Кнопки с подсветкой для сетевых фильтров. Где купить качественные?

[СССР-1]

Накопилось у меня три-четыре сгоревших пилота, на 5-6 розеток, которые перестали работать, а цены на них уже кусаются, как собаки.

Купил на железячном рынке похожие кнопки, (они там по 150- 200 р) подходящие внешне, думал, что влет заменю, и вуаля новые "пилоты" ....но когда попытался поменять, оказалось, что это жесткое китайское дерьмо.
Плоские выводы их оказалось невозможно залудить, даже зачищая ножом до латуни. Греешь, Греешь, уже пластик корпуса кнопки, к который они вплавлены, течёт, а лужения нет, как нет.
Про внутреннюю конструкцию "поворотных" контактов, подпираемых двумя стальными пружинками, под кнопкой с подсветкой, я и не говорю. То и дело теряется контакт, при разборке, сборке, за счет дрянной поворачиваемости

Может есть из качественной меди что то в этом типоразмере, чтобы подходило по габаритам в ту же "дыру"?

Какого призводителя можно сейчас купить, чтобы с лужением не было таких проблем. Кислотой, правла, не пробовал, нету, но флюс пробовал и жидкий, и канифоль. Фиг...

[СССР-1]

Вот это г.

[К. Иночкин]

Они не для пайки, а под клеммы. Просто "нацмыкиваются".

https://www.zip-2002.ru/product/vrpi-m_1-5-6-3/

[СССР-1]

Спасибо.
А под пайку есть что нибудь?
В пилотах везде пайка.

[fdr1]

Я на али покупал в прошлом году разные разъемы под шнуры питания, 2- и 3-проводные (всего 4 разных типов), вроде все лудятся/паяются без проблем. Я думаю надо там посмотреть, там все-таки отзывы есть, и число заказов видно, и деньги вернут если товар некачественный. А не покупать черт знает что на рынке. Еще поробовать кислотным флюсом намазать, а потом уже лудить.

[Alexmax]

это жесткое китайское дерьмо.
Плоские выводы их оказалось невозможно залудить, даже зачищая ножом до латуни. Греешь, Греешь, уже пластик корпуса кнопки, к который они вплавлены, течёт, а лужения нет, как нет.

Т.е. человек берет кнопки, с выводами под втычные разъемы, которые специально сделаны износостойкими, пытается их залудить, т.е. использовать не по назначению, но дерьмом почему-то оказывается материал, честно выдержавший такое издевательство.

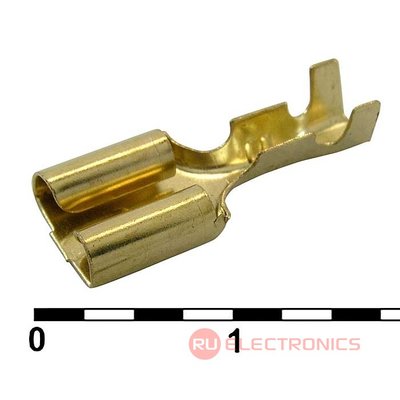

А надо было просто докупить к ним ответную часть контакта, и уже к ней припаять провода.

[СССР-1]

Повторю. Такие же внешне, и по форме "лопаток" стояли и в фильтрах. Я туда заглядывал, прежде, чем на рынок пойти. И никакими клеммами там и не пахнет. Везде пайка.

[Alexmax]

Человек с ником СССР-1 мог бы и советский тумблер внедрить.)))
А подсветку отдельно неонкой или светодиодом.
Такой тумблер переживет всех китайцев.

[СССР-1]

Человек с ником СССР-1 мог и пилот собрать из нормальных материалов, и медных шин, а не из хлипкой латунной помойки, которая внутри держится на литых спичечках из штампованного пластика.
Задача просто стояла иная, привести в аутентичное состояние, заменив кнопку, на такую же, ничего не колхозя, чего никак не ущучит человек с ником Alexman.

[Shuare]

А под пайку есть что нибудь?
В пилотах везде пайка.

Пайка - ради экономии. Контакты по определению - под наконечники. И портятся они чаще всего именно из-за перегрева при пайке - пластик плывет

[СССР-1]

Возможно, но там еще паяют кондер фильтрующий в параллель.

[К. Иночкин]

Пайка - ради экономии.

Тык китайщина по другому не умеет. Это не фильтр, а удлинитель с предохранителем и выключателем. "Конденсатор" скорее всего варистор. А реальный конденсатор в параллель там никакой рояли играть не будет, типа мертвому припарка.

[Andrey Smirnov]

...Поэтому наши "пилоты" и не получили распространения: полноценная защита на самом деле никому не нужна...
(у меня однажды такой "фильтр" спас от повреждения дорогущую "плазму": было отключение электричества, запитал дом от бензогенератора - а он ушел в качание из-за "отрицательного сопротивления" нагрузки... Выгорело три светодиодных лампочки и тот самый варистор в фильтре, телевизор не пострадал... )

[Oleg456]

Плоские выводы их оказалось невозможно залудить, даже зачищая ножом до латуни. Греешь, Греешь, уже пластик корпуса кнопки, к который они вплавлены, течёт, а лужения нет, как нет.

Купите вот такой флюс с ним паяется любая железяка, а у этих кнопок выводы даже зачищать не придется(проверено), только промойте после пайки.

[Serjio]

А под пайку есть что нибудь?

В отечественных пилотах стояли вот такие всегда. Паяются замечательно. Контакты покрыты серебром.

[old_hippie]

После пайки, переключатель нужно разобрать и отогнуть вверх боковые Г-образные контакты, где-то на миллиметр.
Да даже и без пайки...

[Shuare]

А под пайку есть что нибудь?

В отечественных пилотах стояли вот такие всегда. Паяются замечательно. Контакты покрыты серебром.

Это тоже скорее всего Китай, правда качественный. Но это не означает, что они рассчитаны под пайку (посмотрите на крепление контактов - отгибом!). Когда-то были у меня каталоги YE финские. Ну вот не помню, чтобы про пайку там писали. Везде - ножевые контакты

[Serjio]

Это тоже скорее всего Китай

Тайвань.

Но это не означает, что они рассчитаны под пайку

Эти контакты можно ... и даже нужно паять. И вот тут в даташите это написано: http://www.lightcountry.com/download/rocker/R5.pdf

[Shuare]

Эти контакты можно ... и даже нужно паять....

Мда. Что написано пером... Но как сочетается:
Housing: Nylon 66 (Температура плавления 268,8°C)
и
Solder ability of terminal: Max 350℃,3s ?

[ДедФеном]

Т.е. человек берет кнопки, с выводами под втычные разъемы, которые специально сделаны износостойкими, пытается их залудить, т.е. использовать не по назначению, но дерьмом почему-то оказывается материал, честно выдержавший такое издевательство.
А надо было просто докупить к ним ответную часть контакта, и уже к ней припаять провода.

Не пишите ерунды , причём тут изностойкость ?! Это типичное говно , паяеться только кислотой , как и большинство их дешёвой продукции.

[Alexmax]

Не пишите ерунды

Вот именно, не пишите ерунды.))
Продолжайте лучше бороться с домофонами, и не лезтье в то, в чем не разбираетесь.

[ДедФеном]

Alexmax, вы "главный специалист по кнопкам для удлинителей" ?

[ALS]

Вообще нет смысла менять кнопки в "пилотах", ибо на практике они работают всего лишь разветвителями питания и мало кто пользуется отключением всех пяти-шести потребителей разом.
Просто замыкается напрямую, а старая кнопка остается, как заглушка в дырке.

[VASILI]

Такое лужу всегда таким флюсом...паяльник нужен помощнее, чтобы быстро прогреть. Иначе деформации пластика не избежать. На баночке написано - флюс для пайки SMD. После пайки отмывать не нужно.
SMD кстати тоже паяет отлично.
Но я все таки советую прислушаться к советам выше и купить ответные клемы. И почитать на корпусе, какой ток они рассчитаны. Не превышать, недоходя до написанного процентов 30. Например 5А - 4,5А...

[СССР-1]

Вот последнее замечание в точку, тоже причина .. Я попытался паять маломощным китаезой на, якобы, 40 китайских вт., паяльник с коническим жалом, который сам то незалужен, по той же причине - сделан из дерьма. Олово кое как плавит, но наконечник сделан из какой то такой дряни, сто он и сам не лудится. Яксун какой то, чтоли. Другого в доме не было.

[old_hippie]

Олово кое как плавит, но наконечник сделан из какой то такой дряни, сто он и сам не лудится.

Даже на мокрой губке?...
Старым жалам я продлеваю агонию, опуская прямо в крышечку с налитой паяльной кислотой - и в губку.
Когда они обгорают до полного непотребства...

[СССР-1]

Кислоты и губки у меня не было, а этот дерьмопаяльник, который был в наличии, вот:

[old_hippie]

Кислоты и губки у меня не было, а этот дерьмопаяльник, который был в наличии, вот:

Если жало не медное, а новомодное, губка обязательна...

Не сочтите за рекламу, просто личный опыт.
Перед пайкой - держим под струёй воды, пока не напитается и станет мягкой, потом - отжимаем.

[СССР-1]

Не медное. Черти из чего.

Губка у меня есть такая, где то.. Но никогда ей не пользовался, как-то получалось и без нее, нормальными паяльниками.

Спасибо.

[2vlad]

Не медное.

А заменить не медное подходящего диаметра, не? Вдруг греть и паять начнёт "дерьмопаяльник"?

[ДедФеном]

Кислоты и губки у меня не было, а этот дерьмопаяльник, который был в наличии, вот:

Это сразу в ведро , он и с медным жалом просто перегорит сам собой через неделю ,надо купить нормальный - паяльник , отечественный , с медным жалом.

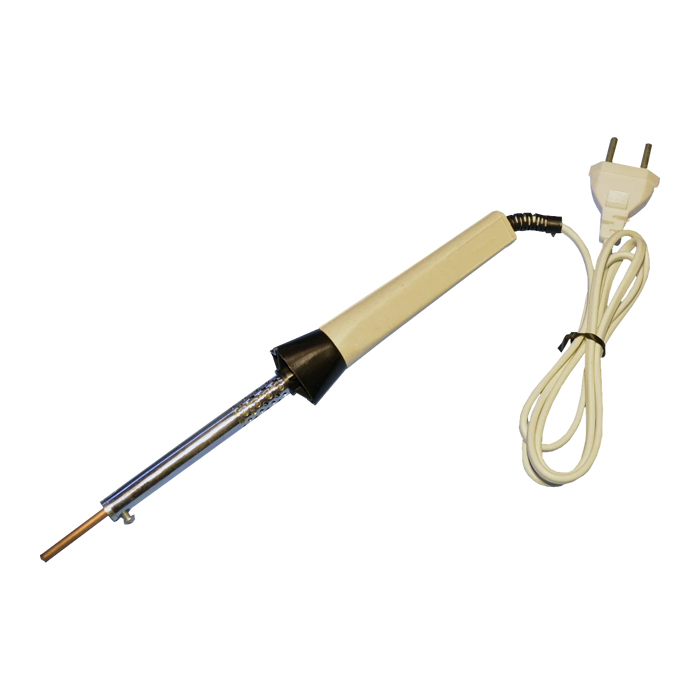

Вот паяльник здорового человека:

[СССР-1]

Кислоты и губки у меня не было, а этот дерьмопаяльник, который был в наличии, вот:

Это сразу в ведро , он и с медным жалом просто перегорит сам собой через неделю ,надо купить нормальный паяльник , отечественный , с медным жалом.

Сразу на оба поста отвечу.

Медный на 65-150 вт советский нужно для подобного иметь.
Делал это не дома, а тут и такого не было, взял с собой мешок с инструментами, припоем и это новое недоразумение (купил давно, но никогла им не пользовался) , который первый раз и попробовал .

А угондошив им тогда две кнопки, припер с собой сегодня оттуда же Лаки 702.
Хотя с этими кнопками я вообще не хочу больше дела иметь. Подожду другие.

[2vlad]

... через неделю...

Ну пару проводков-то припаять - можно успеть за это время... Даже если не спешить.

[old_hippie]

припер с собой оттуда же Лаки 702.

У мну в паяльную станцию губка входит... Без неё - никуда...
Если ставишь температуру больше 350 - жало быстро превращается в савешник... А современные плюмбум фри - это мастдай...

[old_hippie]

Вот паяльник здорового человека:

...диод в разрыв и тумблер - обязательны. Если предусматривается более-менее продолжительная работа, а не ткнуть пару раз в проблемное место.

[ДедФеном]

Старым жалам я продлеваю агонию, опуская прямо в крышечку с налитой паяльной кислотой - и в губку.
Когда они обгорают до полного непотребства...

Это же смертоубийство , газовая камера , такое только в противогазе можно делать , даже от капли кислоты жутчайший дым , а тут жало целиком в кислоту !

[old_hippie]

Старым жалам я продлеваю агонию, опуская прямо в крышечку с налитой паяльной кислотой - и в губку.
Когда они обгорают до полного непотребства...

Это же смертоубийство , газовая камера , такое только в противогазе можно делать , даже от капли кислоты жутчайший дым , а тут жало целиком в кислоту !

Я так подозреваю, что сейчас в наборы льют не соляную кислоту, и даже не хлористый цинк, а просто ортофосфорную.
Особых пиротехнических эффектов не наблюдается, по крайней мере =)

[ДедФеном]

...диод в разрыв и тумблер - обязательны. Если предусматривается более-менее продолжительная работа, а не ткнуть пару раз в проблемное место.

Не надо.... Если жало не чистить никакие диоды не спасут , у меня нет никаких диодов и всё отлично.Просто все привыкли к новомодным железным какашкам вместо жал , и очень удивляются когда жало обгорает.

Я как-то пробовал паяльником в таблетку аспирина ткнуть , так задыхался и кашлял потом пол дня.

[old_hippie]

...диод в разрыв и тумблер - обязательны. Если предусматривается более-менее продолжительная работа, а не ткнуть пару раз в проблемное место.

Не надо.... Если жало не чистить никакие диоды не спасут , у меня нет никаких диодов и всё отлично.Просто все привыкли к новомодным железным какашкам вместо жал , и очень удивляются когда жало обгорает.

Зависит.
Если чего-то монтируешь - да, так оно и есть. Паяльник работает равномерно, отдавая мощность в производственный процесс.\
А вот ежели ремонт или отладка... Когда что-то припаял-отпаял, а потом долго думаешь-измеряешь-соображаешь... Вот тут он и перегревается.
Со станцией, понятное дело, проблем меньше. Но смысл - тот же: меняешь температуру по ходу пьесы.

[old_hippie]

Я как-то пробовал паяльником в таблетку аспирина ткнуть , так задыхался и кашлял потом пол дня.

Отличное средство от простуды и насморка, проверено! Ещё с 80-х =)

А сталюга и прочие нихромы-константаны залуживаются на ура.

[ДедФеном]

Ну перегреться и хрен с ним ,ничего в этом страшного нет , это лишь несколько уменьшает срок службы жала.

[Сантехник]

Нормально паяется и 25Ват Нужно только каплю посадить на флюс или кислоту, а не греть. Отработано на перепаковке литиевых аккумуляторов.
И кто там топит за втычные контакты? 90% неисправностей это их отгорание. Совсем не просто так там пайка, видимо налюбились с рекламациями.
Были такие кнопки с контактами под винт. Лучше не покупать, а дербанить с аппаратуры 20 летней давности. Качество элементов на порядки лучше.
Я до сих пор тащусь от сетевого выключателя 8086 компа. там даже транс импульсника был намотан медной шиной. Этот сетевой выключатель (как произведение искусства) специально снял и поставил в самопальный усилитель.

[old_hippie]

Я до сих пор тащусь от сетевого выключателя 8086 компа.

Это который красным клювиком, прямо на БП прикручивался? Да, вещь.

[Сантехник]

old_hippie, Он! и щёлкает прям как музыка и контакты с плюхами здоровыми.

[Serjio]

И кто там топит за втычные контакты?

Да как обычно всё те же дилетанты, которые фильтры никогда не разбирали.

90% неисправностей это их отгорание.

Это точно! ...особенно если учесть что китайцы делают клеммы железные с каким то жёлтым напылением.

Совсем не просто так там пайка...

А там пайка была всегда и хорошие фильтры делают не разборные, чтобы дикие электрики туда не лазили...

[Shuare]

...
Я до сих пор тащусь от сетевого выключателя 8086 компа. ...

Кстати, на старых компах (не-АТХ, где клавиши на морде была) из блока питания шел провод с ножевыми наконечниками на выключатель

[old_hippie]

Кстати, на старых компах (не-АТХ, где клавиши на морде была) из блока питания шел провод с ножевыми наконечниками на выключатель

Это уже второе поколение было блоков АТ.
А первое - как раз с выключателями прямо на блоках питания.
Олдовых, двухполюсных.

[Shuare]

Это уже второе поколение было блоков АТ.
А первое - как раз с выключателями прямо на блоках питания.
Олдовых, двухполюсных.

Ну я же специально акцентировал - на морде.

[old_hippie]

Это уже второе поколение было блоков АТ.
А первое - как раз с выключателями прямо на блоках питания.
Олдовых, двухполюсных.

Ну я же специально акцентировал - на морде.

Дык, я и не спорю. Я уточнил.
Первое поколение - блоки АТ, выключатель на самом блоке.
Второе поколение - блоки АТ, торчит четырёхпроводный кабель на внешний выключатель.
А потом пошли АТХ, где запуск и остановка БП делались через материнку.
