Акустический агрегат от тв "Горизонт-723"

[Ирина]

Добрый вечер.
Нужны данные по динамикам в усилителе.
Мелкого прочитать смогла - 2гд36, а что по широкополосникам, выдававшим аж 16Вт? Стояли 3ГД-38Е?
Как вам вообще этот усилитель?

[Айдар 68]

два дина 3ГД-38 и один 2ГД-36, соединённый с 3ГД через ёмкость 1 мкФ. Такой ААС комплектовался цветной ТВ Горизонт-723.

[twoporylyj]

Там не 16 ватт, а 6.

[Ирина]

Максимальная мощность усилителя акустической системы 16 Вт.

Вот я тоже думаю - откуда?

[Shuare]

Максимальная мощность усилителя акустической системы 16 Вт.

Вот я тоже думаю - откуда?

Дык усилителя, а не всего агрегата! Всегда считалось, что должен быть запас электрической мощности чтоб на пиках - не затыкался

[old_hippie]

Максимальная мощность усилителя акустической системы 16 Вт.

Вот я тоже думаю - откуда?

P=U*U/R
P*R=U*U
16*8=U*U
U=12 (с запасом)

Похоже?...

[Dehkonboy]

Похоже?...

5 на 2 не делится? (С) Лиса Алиса

[alexsan]

Мощность агрегата 6ватт там два щп и один 2гд36,первые были на германии потом в выходные поставили кт-805 были в металле и пластике,а там ошибка .

[Tofiq62]

В начале выпуска Горизонт 723 в акустическом агрегате стоял нч динамик 6ГД6 и вч динамик 3ГД31.В усилителе выходные транзисторы были КТ805 в железном корпусе которые были установлены на достаточно большом радиаторе.Так что 16 вт он мог выдавать.Сам не раз ремонтировал.Иногда чтобы не возиться с усилителем агрегата я разъем от динамика подключал в телевизор.Странно то что имея такой усилитель в телевизоре всегда ставили звуковую лампу6П14П.

[old_hippie]

Похоже?...

5 на 2 не делится? (С) Лиса Алиса

"Ты знал, знал!!!"

[alexsan]

Tofiq62, это в 107 агрегате.

[twoporylyj]

Странно то что имея такой усилитель в телевизоре всегда ставили звуковую лампу6П14П.

Чтобы наушники работали.

[alexsan]

Так можно было и без агрегата ,на лампе свой усилитель и работал на 3гд38 еще и 2гд36.

[Tofiq62]

Нет Алексан именно в агрегате Горизонт 723 стояли 6ГД6 это потом уже начали ставить 3ГД38.

[twoporylyj]

В 723 лампа оставлена только для того, чтобы при выключенном внешнем блоке продолжали работать наушники, воткнутые непосредственно в телевизор.
В 107, где вообще всё нестандартно и по-другому, этой лампы нет, а на наушники работает отдельный усилитель на транзисторах 2Т5 и 2Т6.
http://archive.radio.ru/web/1977/09/035/
И двумя страницами ранее там сказано, что выходная мощность внешнего блока - 6 ватт.

[Asmodey]

Как вам вообще этот усилитель?

Не очень. Предыдущие модели были куда интереснее, с НЧ динамиком на резиновом подвесе в корпусе с фазоинвертором.

[Serjio]

выдававшим аж 16Вт?

Ошибки нет...всё верно максимальная мощность 16 ватт, номинальная 10 ватт.

Как вам вообще этот усилитель?

Схема обоих вариантов усилителей:
1) более ранний (1976 год):



2) поздний (1979 год):



Более качественный поздний вариант.

[Вит]

У меня поздний с 3гд-38. Ножки с колёсиками. Использую как тумбочку под аппаратуру. Раньше хотел профилактику сделать и модуль запилить. Но чего-то жалко стало вещь портить. По звуку весьма посредственно. Неожиданно посредственно.

[Asmodey]

Слишком глубокий и узкий открытый ящик. Какой там мог быть звук, когда акустическое оформление было рассчитано на компрессионную динамическую головку + фазоинвертор, а в него вставили динамики рассчитанные на работу в открытых ящиках. Да, заднюю стенку убрали, но в итоге получился глубокий туннель.

[Alexaund]

С 6ГД-6 немного иначе.

[Вит]

Alexaund, в таком варианте однозначно лучше...

[FAI4]

В выходных транзисторах не хватает эмиттерных резисторов (0,5 Ом примерно)
Без них - малотермостабильно)

16 Вт - указано как "максимальная".
"неискаженная" - не более 10 Вт будет ...

[Burlak]

Был ещё вариант с НЧ 6ГД-6 и ВЧ 2Гд-36, фазоинвертор. Иногда обзывался: Агрегат электроакустический АЭ-1 Горизонт.

Все фото из сети.

[twoporylyj]

Считалось же, что его отдельно не продавали. И потому на нём цену не проставляли. А тут - проставили. И название присвоили.

[A.T.]

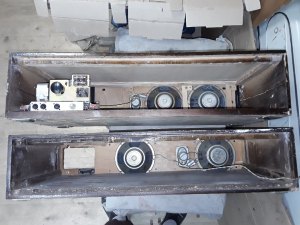

Число вариантов этой колонки продолжает удивлять. Конструктивно было ещё 2 варианта без перегородки внутри. Как оно держит такой вес сам не пойму, но держат же.


Из нижней усилитель пропал до меня.

[twoporylyj]

Смотря какой вес.
723 - 68 кг
107 - 46 кг

[Burlak]

Число вариантов этой колонки продолжает удивлять.

Был вариант с движковыми регуляторами и выключателем питания на задней стенке.

Были варианты с переключателем сетевого напряжения ПНС-1 и разъемом РБ-Д:

и без них со специфическим сетевым разъёмом:

Все фото из сети.

[Asmodey]

Как оно держит такой вес сам не пойму, но держат же

Отвыкли мы от нормальных материалов. Там же фанера была, а не стружка.

На нашем (от 107_го) тумблера выключения на задней стенке не было. Один из регуляторов тембра был с совмещенным выключателем.

[Вит]

Перегородки у меня точно нет. А вес держит, да. У меня сейчас на нём килограмм 70 нагружено. А до этого ещё больше лежало в течении многих лет. Когда из завалов вытащил никаких следов деформации и усталости материалов. Чего греха таить, я на него пару раз привставал даже, не в полный вес конечно (я 105 кг), но нормально так опирался.
Всё же бродит внутри идея переделать его в 2.1 ...

[Alexaund]

Из нижней усилитель пропал до меня.

Были варианты без усилителя. Из телика на АС.

[twoporylyj]

Это не «варианты», а предыдущие модели. Там усилок - «тянитолкай» на двух 6П14П, мощность меньше, размеры тоже, вот и поместился внутрь телевизора. И нет переключателя входов и разъёмов для других источников. У А.Т. корпус не от такой акустики, а от той, где усилитель изначально был.
Насчёт перегородки - она не особо нужна. Там ножки у телевизора по бокам, на середину ничего не жмёт. Вот переднюю панель лучше не снимать, под весом по диагонали боковые стенки поедут, а если перегородка есть - поедет и она.

[Burlak]

1) более ранний (1976 год)

Это схема от АС от Горизонт-107.
Отличительные особенности АС Горизонт-107:
1. На радиаторе 2 транзистора КТ805Б и П213Б
2. Выпрямитель на 4-х диодах КД202Г
3. Динамики 6ГД-6 и 3ГД-31
4. Фазоинвертор - круглая труба, задняя стенка без отверстий
5. Катушка фильтра ВЧ головки под радиатором
6. Выключатель сети совмещен с ручкой ВЧ.
7. Индикатор сети - лампочка над рег. ВЧ.
Фото из сети.

[Serjio]

Это схема от АС от Горизонт-107.

Я в курсе.
С момента появления этой "тумбочки" с 1974 года было 6-8 вариантов оформления и соответственно схем.
Похоже завод искал лучший звук, но так его и не нашёл. Интересно было бы увидеть вариант 80-х годов...вроде как в 81 году их ещё выпускали.
Даже интересная книжка была:

[Burlak]

Фото на сайте с описанием Горизонт-723:
http://www.rw6ase.narod.ru/index1/tw/tw ... t723_8.jpg
На конденсаторе видено 03.81 и выходные транзисторы в пластике.

[twoporylyj]

Ладно, дроссель кроссовера. Но для чего в позднем варианте стабилизатор исключили? Не особо нужен был?

[Tofiq62]

Бурлак спасибо за фотографии усилителя от тумбы Горизонта.

[Asmodey]

Вот переднюю панель лучше не снимать, под весом по диагонали боковые стенки поедут, а если перегородка есть - поедет и она.

Снять ее невозможно, она вклеена. К ней пластиковая решетка баракшами крепится.

Отличительные особенности АС Горизонт-107:

Особенность - телефонная розетка. Зачем, если динамические головки не отключались? Надо будет схему посмотреть.

Посмотрел. Розетка не для наушников, а для дополнительного громкоговорителя. "Ушная" розетка была на самом ТВ.

[Burlak]

Бурлак спасибо за фотографии усилителя от тумбы Горизонта.

Фото не мои, из сети.
В дополнение к варианту с 6ГД-6 и 2ГД-36 с прямоугольным фазоинвертором на пластиковой основе,
выключатель питания совмещен с регулятором ВЧ, регуляторы - крутилки.
Перфорация передней стенки - отверстия.
На радиаторе 2 выходных транзистора.
Задняя стенка АС глухая.

[Serjio]

На конденсаторе видено 03.81...

А точно... похоже последняя версия. Схему бы глянуть...от 79 года тоже отличается.

[old_hippie]

Но для чего в позднем варианте стабилизатор исключили? Не особо нужен был?

Видимо, решили, что УМ пульсации по питанию сам хорошо давит, через свою ООС, а предвариловку застабилизировали просто на стабилитронах.

[Mbemb]

Когда в нашем 107 сгорел усилитель в колонке, помню батя мастеров вызывал, приходили, никто не сделал. Несколько лет колонка простояла нерабочая. Потом я оброс знаниями, научился ремонтировать и занялся ею. Сгоревшие 805 были тогда страшным дефицитом, "достать" мне удалось через одного студента, который как раз практику проходил на заводе и натырил там 803. Мне продал по 3 рубля. Усилитель я сделал. Но потом мне куда то понадобились КТ803 и срочно. Не долго думая разобрал колонку и вынул их оттуда. А как раз по радиотехнике проходили составные транзисторы и я задумал провести экскримент. Перед этим уже я проходил практику на заводе и стырил там пару десятков П214. И задумал на них сделать оконечник. Сделал. Колонка заиграла точно так же как на 803, а может даже и лучше, германий же всё-таки )). Больше усилитель не ломался.

[old_hippie]

пару десятков П214. И задумал на них сделать оконечник. Сделал. Колонка заиграла точно так же как на 803, а может даже и лучше, германий же всё-таки

Махнуть нпн на пнп - это не вдруг. Сильно.

[Mbemb]

Ну так именно это и было интересно, заменить NPN на PNP. Сложностей то никаких, Дарлингтон-Шиклаи, верти как хочешь.

[old_hippie]

Ну так именно это и было интересно, заменить NPN на PNP. Сложностей то никаких, Дарлингтон-Шиклаи, верти как хочешь.

Есть сложность. Шиклаи с вольт-добавкой плохо дружит, склонна к возбуждению. При замене нпн на пнп - Дарлингтон и Шиклаи меняются местами, а вольт-добавка с усилителем напряжения остаются на своих прежних местах.

[Asmodey]

Шиклаи с вольт-добавкой плохо дружит, склонна к возбуждению.

Акустика от 107_го и так была склонна к возбуждению, без всяких шиклаев. Было так что работает, работает и вдруг начинала рокотать на очень низкой частоте. Только выключение-включение ее в адекватное состояние приводило.

[twoporylyj]

Начинаю что-то понимать. Подобные усилители уходят в возбуд при возрастании внутреннего сопротивления источника питания. А это может произойти в т.ч., если «рехнулся» стабилизатор. Потому и исключили.
