УВИПы

[Ирина]

Достался блок питания с трансом у которого проводки обрезаны. На корпусе "УВИП" ручкой написано 2.
Схему найти не удалось.
Поделитесь плиз.
Кстати, в чём отличие от "УВИП-1"?

[Serjio]

А какие там проводки? Там же только от трансформатора провода и выход со стабилизатора.

в чём отличие от "УВИП-1"?

Это обычный 5 вольтовый блок для питания АОНов. Кстате весьма посредственного качества.
УВИП-1 у меня есть если что...
Схем на них не видел, но там всё классическое как в даташите.

[ДедФеном]

Обычно АОНы питались от БП , в которых даже платы часто не было , только КРЕНка , мостик и конденсатор навесным монтажом их всякие кооперативы подвальные делали , я таких очень много разбирал , корпуса могут быть самые разные , от БП советских калькуляторов от этого самого УВИПа , какие удавалось найти , а внутри что попало.
Так что изначальный УВИП вполне мог быть и нормальным , а то что в 90е лепили из говна и палок может к нему и не иметь отношения кроме заимствованного корпуса.

[Shuare]

Ирина, Вы бы фото приложили. А то УВИПы были и промышленные, стоечные (для ЕС ЭВМ), и (позже) - блочки бытовые сетевые с вилкой. Расшифровка изначально, если не путаю - Унифицированный Вторичный Источник Питания

[twoporylyj]

У меня этот УВИП-1 был в комплекте клона Спектрума, к нему пришлось вентилятор приделать, иначе страшно за него было.

[santim]

УВИПы в ЕС ЭВМ тоже были. Фото бы.

[twoporylyj]

Мне кажется, Спектрумовские УВИПы к УВИПам для ЕС ЭВМ не имеют никакого отношения, и производители у них разные, просто у проектировщика была небольшая нотка мании величия.

[Ирина]

Всем спасибо.
Выкину. Корпус все равно внешне не айс.

[Serjio]

Там корпуса от рождения тоже не шедевр. В своё время эти блоки рублей за 50 можно было купить новый. А оптом от 10 штук по 30 рублей покупали.

[twoporylyj]

Ну зачем сразу «выкину»? Греться он где-то при 800 мА начинает. Если около 200 снимать, нормально работает. Примерно поэтому разработчики АОНов перешли на 8051 - чтобы блоки питания резко охладились.

[Serjio]

Греться он где-то при 800 мА начинает

У него (УВИП-1) максимальный ток 0.5 ампера, а номинальный 300мА.

разработчики АОНов перешли на 8051 - чтобы блоки питания резко охладились.

Эти блоки предназначены только для питания АОНов на 8051. Они под новые платы и разрабатывались...с начала 2000 годов появились. Изготовитель ДЗРЭ (Дербентский завод «Радиоэлемент»).

[twoporylyj]

УВИП-1 шёл с клоном Спектрума "Мастер", который жрёт миллиампер 800.

[Serjio]

УВИП-1 шёл с клоном Спектрума "Мастер",

Там другой блок с металлической пластинкой на корпусе и думаю изготовитель блока тоже другой. Да и внутренности тоже не имеют ничего общего.

[Ирина]

с начала 2000 годов появились.

Мой был выпущен в апреле 1992 года.

[twoporylyj]

Именно с металлическим шильдиком «источник питания», ну и обогреватель же это был при такой нагрузке.

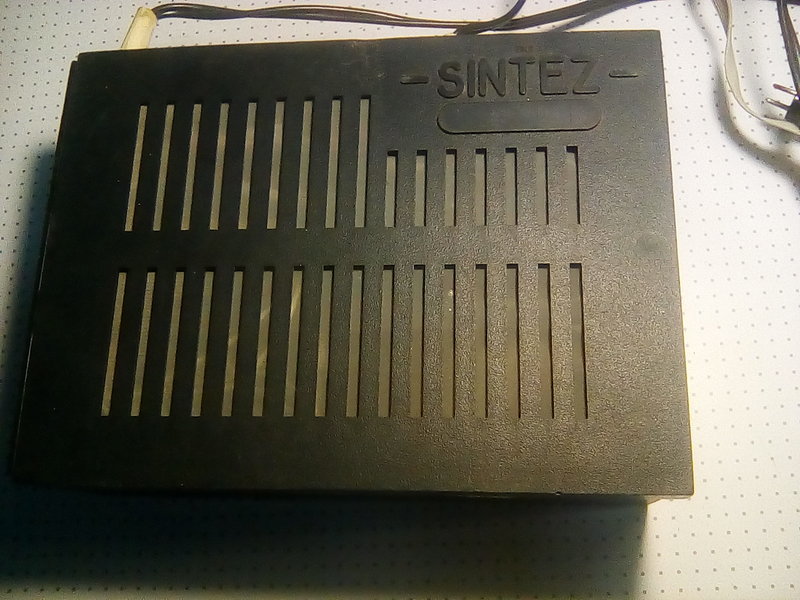

[Борисович]

думаю изготовитель блока тоже другой

Если тут такие крутые спецы по БП от Спектрумов.
Может определите кто такие БП делал или даже производил.

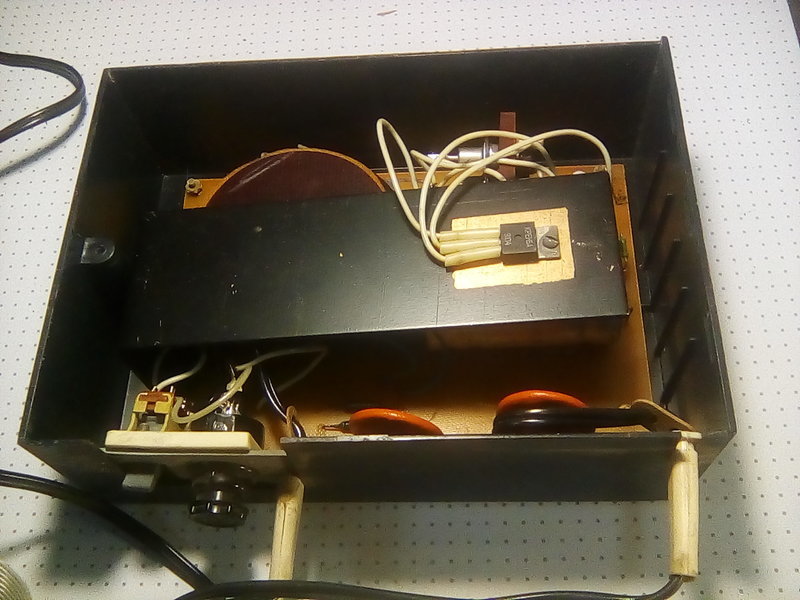

Серьёзно сделан : тороидальный трансформатор,большой радиатор. И почему то латунный.Две больших круглых штуковины на плате.Не вникал ,что это такое.
Но кроме названия на корпусе,нигде больше ничего не написано

[Serjio]

Мой был выпущен в апреле 1992 года.

В сети попадались блоки 1994 года выпуска, но там есть металлический шильдик. Изначально они были на 6 вольт 0.4 ампера. Предназначались для питания приёмников.

Может определите кто такие БП делал

Это от одноимённого компьютера Sintez. 5 вольт 1 ампер. Судя по децималу изготавливал его завод Сигнал (Кишинёв).

[Борисович]

Судя по децималу изготавливал его завод Сигнал (Кишинёв).

И как всё просто,для тех кто в теме.
Serjio,
А откуда Вы этот децимал узнали ?

кроме названия на корпусе,нигде больше ничего не написано

[Serjio]

А откуда Вы этот децимал узнали ?

У меня схема есть заводская на этот Sintez. Как то лет наверное 7 назад пришлось в нём память восстанавливать. Пристали какие то студенты...дяденька помоги восстановить.
Принесли кучку всего в пакете...
Сначала я послал их...вместе с этой кучкой...но, они пообещали: "Волю первую твою. Я исполню, как мою"...

[twoporylyj]

Были ещё джойстики Sintez, не знаю, в комплекте шли, или отдельно продавались.

[Serjio]

в комплекте шли, или отдельно продавались

Были версии и с джойстиками и без них. С двумя джойстиками стоил приличных денег - 1090 руб.
Кстате самая навороченная версия имела на плате 49 микросхем!

[twoporylyj]

Так для клона Спектрума 48 на рассыпухе от 40 до 50 корпусов как раз в самый раз.
