Вопрос по лампе 6П14П

[springback]

В верхней части лампы, над анодом у ламп без доп. буквы и К есть U- образная скобочка, закрывающая вид на катод с одной стороны. У ламп В, ЕВ и ЕР там две отдельные трапециевидные пластинки. Так вот, обнаружил, что у ламп даже одного года выпуска эта скобочка ориентирована по разному, т. е. может быть повернута на 180°. Стоят две лампы рядом в одинаково расположенных панельках, у одной катод виден, у второй нет. Что бы это такое могло быть и какова роль этих скобочек (пластинок)?

[novosibiretc]

springback, Если предметно рассмотрите арматуру лампы, то заметите, что эти пластинки или скобка соединены со стойками управляющей сетки лампы. Понятно, что не ради пижонства и излишества ставят этот элемент. Остаётся только додумать: что же можно улучшить в работе управляющей сетки? Выбор невелик:
1. Повысить линейность управления, экранируя рассеяние поля, либо...
2. ... поднять немного крутизну.
3. Дополнительный элемент охлаждения управляющей сетки.
А есть 6П14П вообще без этих "железок". Думайте, дерзайте!

[Asmodey]

ИМХО, "скобка" - элемент увеличивающий жесткость конструкции. Или грузик для гашения механических резонансов. А может и то и другое вместе. Чтобы меньше микрофонило.

[springback]

springback
А есть 6П14П вообще без этих "железок". Думайте, дерзайте!

Интересно. У меня эти лампы начиная с 1960-го и заканчивая 1992-м. У всех железки есть. А у каких годов нет?

[ДедФеном]

А есть 6П14П вообще без этих "железок". Думайте, дерзайте!

Да лампы старых выпусков (50х годов так точно) без скобочки.Что интересно у 6П15П скобочки нет , это позволяет отличать лампы.

[Pedro]

ИМХО, "скобка" - элемент увеличивающий жесткость конструкции. Или грузик для гашения механических резонансов.

Как заметил автор, у вибростойких вариантов В, ЕВ "скобки" отсутствуют, вместо них отдельно стоящие "лопаты", как у EL84.
Надо ещё обсудить 6Р4П.

[novosibiretc]

У меня эти лампы начиная с 1960-го и заканчивая 1992-м. У всех железки есть. А у каких годов нет?

Да прилично их попадается. Вот, за 5 минут нашёл в чемоданчике. Две 56 года, одна 60-го года, одна 63 года, правда, "обезумевшая", без "ваку-ума" :

Фоткать тяжеловасто, ну не фотограф, я .

[Pedro]

ЕВ 1982 г.

[springback]

Спасибо! Вот вроде бы один завод делал их, Саратовский. Откуда такой разнобой в конструктиве?

[springback]

ЕВ 1982 г.

Посмотрел фото повнимательнее, там, похоже, нет логотипа? Экспортная?

[Pedro]

Да, ЗИП гиростабилизатора для стран ОВД
0

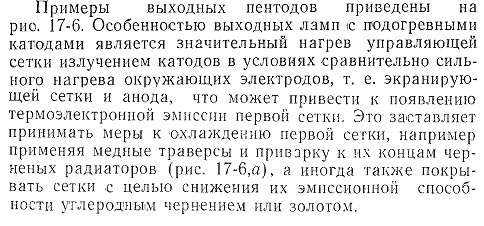

Если посмотреть на 6Р4П, у саратовских радиатор есть, а у винницких нет.

[Asmodey]

Вот загадка и разъяснилась. Я же было дело решил, что эта непонятная деталька вмонтирована в лампу для компенсации теплового расширения деталей сетки. Оказалось все намного проще.
