Отпаять VD4, подать на КТ8 видеосигнал через 47 мкФ 25В, и подбирать делитель между гнездом "тюльпан" и конденсатором. Т.к. при прямом подключении размах выходит выше нужного.XXChaykaXX писал(а): ↑14 авг 2023, 20:54Так же интересно знать, куда в нем можно подкинуть AV сигнал, чтобы выводить на него изображение с приставки/RaspberryPi
Обычно как раз такое бывает из-за конденсаторов. Ну, раз нет реакции, значит ещё как вариант, что сходу пришло в голову, - расшевелить переменники, которые за кадровую развёртку. Сегодня как раз чинил Юность-406В, там аналогичная схема. И после простоя контакт в резисторах был ужасный, это беда СП3-4. Погонял туда-сюда несколько раз, перестал размер скакать сам по себе, и удалось растянуть на весь экран.XXChaykaXX писал(а): ↑14 авг 2023, 20:54Откуда стоит начать поиск проблемы? Электролиты старые. Часть попробовал заменить на новые, но проблемы это не решило
Реакция на них есть, попробую проверить их еще раз, шевелил и чистил растворителем. Завтра заменю оставшиеся электролиты с левой части.
в сапфирах401 стоят конденсаторы к56-6 , вот они потеряли свою ёмкость , менять нужно те что стоят в кадровой развёртке телевизораXXChaykaXX писал(а): ↑14 авг 2023, 20:54После включения по середине экрана широкая полоса, с изображением.
строчный транзистор гт906 трогать нельзя!, он исправен .кажется стоит проверить выходной транзистор, но вопрос где он?(не занимался ремонтом ТВ никогда)
в своём красном 401 я подавал сигнал от самодельного пк spektrum с выхода через конденсатор в базу кт326 транзистора ВУ телевизора , а чтобы неподмешивался в сигнал видео-радиотракт телевизора замыкал на землю перемычкой радиотракт в гнезде сг5 при вставлении в гнездо штекера установленном в телевизор ,,,,,,,,,,,, никадие диоды в видео-детекторе отпаивать ненужно ,,,,,,,,, у меня сделано так вытащил штекер сг5 и автоматически телевизор переходит в приём TV .куда в нем можно подкинуть AV сигнал, чтобы выводить на него изображение с приставки/RaspberryPi
Четко, все заработало. Проблема оказалась в 2х кондерах на 22мкф. Только изображение повернуто немного, с чем может быть связано?

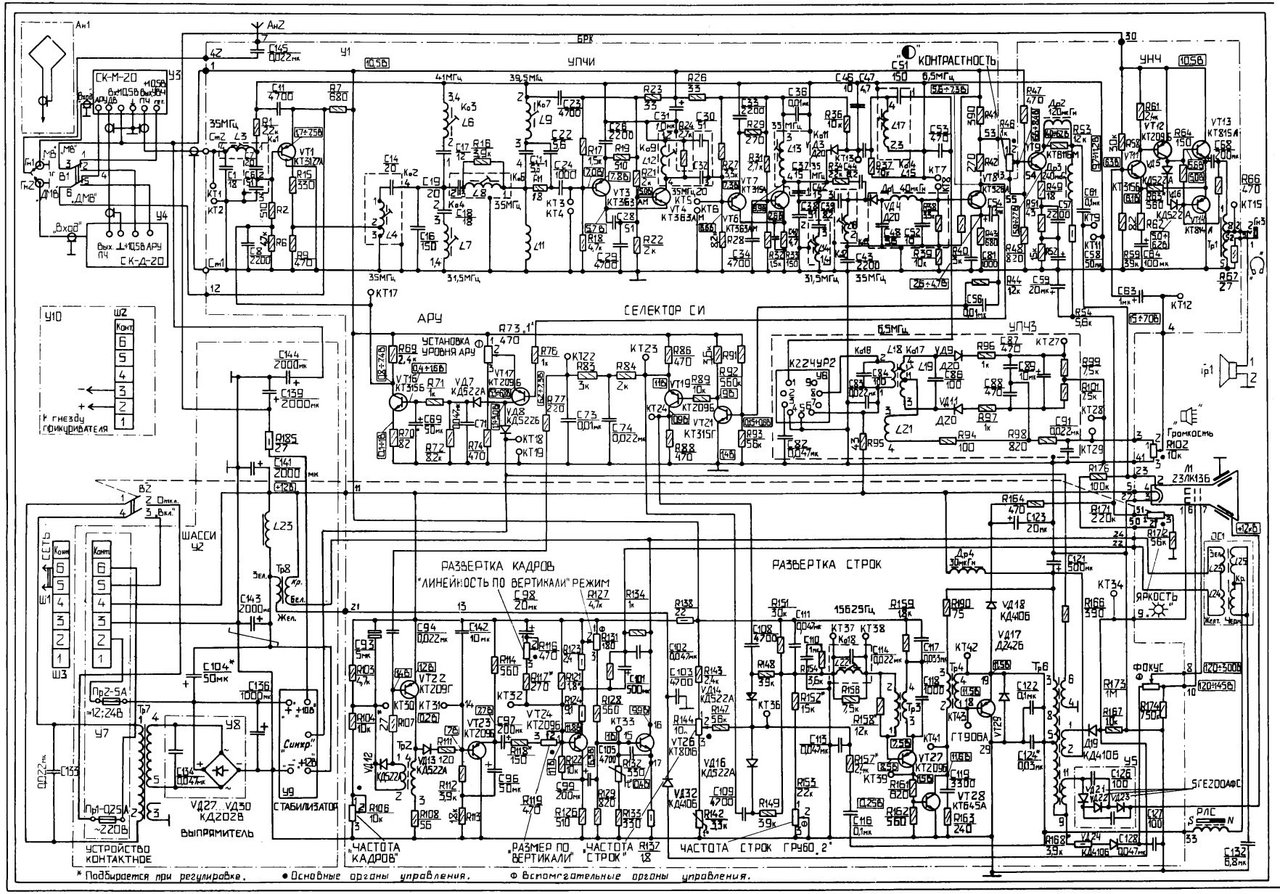

А можно по подробнее? Какой конденсатор нужно установить для этого? И если можно, то показать на схеме куда чего паять
Ура. А всякие G К50-6 и G К50-16 зло.XXChaykaXX писал(а): ↑15 авг 2023, 14:05Четко, все заработало. Проблема оказалась в 2х кондерах на 22мкф.
Отклоняйка повернулась. Надо ослабить винт на хомуте, выставить ОС по ровной картинке, и затянуть обратно. Там же рядом два магнита - это центровка изображения. Раз ОС прокрутилась, магниты тоже могли сдвинуться.XXChaykaXX писал(а): ↑15 авг 2023, 14:05Только изображение повернуто немного, с чем может быть связано?
Конденсаторы в левой и левой-нижней части платы (УПЧЗ и УНЧ).XXChaykaXX писал(а): ↑15 авг 2023, 14:05Так же, из проблем, очень тихий звук из динамика, его почти нет
Без сигнала это допустимо.XXChaykaXX писал(а): ↑15 авг 2023, 14:05и дергается изображение при настройке канала, может снова свернуться в полосу, или линию.
Имеется в виду база VT8 (оно же та самая точка КТ8, которую я ранее упомянул).XXChaykaXX писал(а): ↑15 авг 2023, 14:05А можно по подробнее? Какой конденсатор нужно установить для этого? И если можно, то показать на схеме куда чего паять
A.T. писал(а): ↑14 авг 2023, 21:23Отпаять VD4, подать на КТ8 видеосигнал через 47 мкФ 25В, и подбирать делитель между гнездом "тюльпан" и конденсатором. Т.к. при прямом подключении размах выходит выше нужного.XXChaykaXX писал(а): ↑14 авг 2023, 20:54Так же интересно знать, куда в нем можно подкинуть AV сигнал, чтобы выводить на него изображение с приставки/RaspberryPi
Звук на резистор громкости, отключив его от ЧМ детектора.
Да. Как раз заменил, все работает)

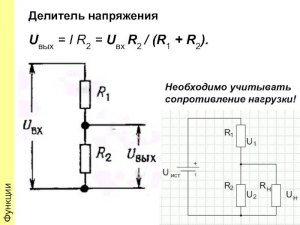

Не совсем понял что еще за делитель?
А если примерно, можете подсказать? У меня получилось сделать по вашему совету, все работает, но настроить изображение не получилось, двоится, так как без делителя. А ТВ блок я демонтировал, все равно там ничего интересного
Это влияет именно на то, что изображение множится по вертикали? Сори, я просто в такую тему никогда не лез
Может быть - например, некорректно работает селектор синхроимпульсов. Плохо, что Вы не можете проверить телевизор на обычном ТВ сигнале, может это и результат замены электролитовXXChaykaXX писал(а): ↑15 авг 2023, 19:28Это влияет именно на то, что изображение множится по вертикали? Сори, я просто в такую тему никогда не лез
Уже проверил, телевизор показывает крайне добротно
Наводки конечно могут быть, но проявились бы как шумы или помехи. А Raspberry "правильный" сигнал выдает? На каком-нибудь другом ТВ проверяли (или осциллографом)? Там не 100гц кадровая? И еще - картинка "стоит" или перемещается по вертикали? И по фото не видно, что картинка множится - такое впечатление, что она разрезана пополамXXChaykaXX писал(а): ↑15 авг 2023, 20:24Уже проверил, телевизор показывает крайне добротно...
Правда подключил я все на обычных двухжильный провод без экрана, может быть какие нибудь наводки, хз. Спаял конструкцию из переменников, ситуация не меняется, только яркость картинки изменяется и ее четкость
К телевизорам не подключал, только к самодельному LCD дисплею, где был AV вход для камеры, там было все нормально. Попробую щас ДВДшник подключить
Вот это - правильно.
А с ДВДшника без костылей напрямую четкое, ровное, HD 4k изображение. Ну и чудеса. Но надо подключать малинку...Даже не знаю откуда копать. С малинки тоже недопровода идут без изоляции, тк припаялся в Jack 3.5, куда засунули AV выход
У Расберри как-то программируется положение синхроимпульсов в видеосигнале?XXChaykaXX писал(а): ↑15 авг 2023, 21:21...
А с ДВДшника без костылей напрямую четкое, ровное, HD 4k изображение. Ну и чудеса. Но надо подключать малинку...Даже не знаю откуда копать.
Это посмотрим потом, устал уже, если что отпишусь здесь, мало ли кому надо. А так, прикручу звук, и соберу аппарат. Погляжу кинцо с ДВД, можно и ТВ приставкой так то обойтись, или консоль подключить, или денди
я то думал вначале что этот сапфир401 будет сохранён ,,,,,,,,,,,, а оно вот оно как получается раздербан ВЧ радио- тракта,,,,,,,,,,,,,,,,,,,,,,,,,,, если комплексный сигнал video берётся с приставки dbv-t2 то у неё импеданс видео стандартный 75 ом нужно согласовать со входом кт326 где входное сопротивление будет выше примерно ~ 300-1000 ом можно посчитать какое примерно,,,,,,,,,,,,,,, у меня вход в сапфир401 делался под ~1ком комплексного video выхода зх-sрeктruм ничего согласовывать непотребовалось делитель стоит в самом компьютере .,,,,,,,,,,,,,,, кабель самодельный витая пара проводов без экрана, штекера сг5 .XXChaykaXX писал(а): ↑15 авг 2023, 18:50настроить изображение не получилось, двоится, так как без делителя. А ТВ блок я демонтировал, все равно там ничего интересного
непонятно о чём идёт речь(Рядом с УНЧ, самопайка резисторов стояла, но погоды они не делали, вроде бы) Может дело конечно в декодере, его я думаю выбросить вообще, если буду встраивать AV.
давно делал ещё 2года был СССР а мне было 20 лет ,,,,,,,,,,,,,,,,, чтоб сказать точьно что и как у меня сделано это нужно разобрать мне свой телевизор и посмотреть , но насколько помню с учётом того что мне ненужно было согласовывать импедансы компьютера и телевизора конденсатор стоит сдвоенный включенный встречно-последовательно к50-16 2х50мкф , а вот как запирал радиотракт уже непомню вроде подпирал транзистор в УПЧ VT6 + питания но это точьно непомню нужно открывать смотреть ,,,,,,,,,,,,,,, качество было картинки от зх-spektrum очень хорошее .XXChaykaXX писал(а): ↑15 авг 2023, 14:05YRI,LV писал(а): ↑15 авг 2023, 08:38
через конденсатор в базу кт326 транзистора ВУ телевизора
А можно по подробнее? Какой конденсатор нужно установить для этого? И если можно, то показать на схеме куда чего паять
Со всем уважением к стоковым вещам, но зачем мне стоковый Сапфир?) Новости смотреть?) Конечно я выкину древний и устаревший ВЧ модуль. Мне как эникею, интереснее туда воткнуть комп и запустить DOOM(выложу чуть позже сюда, если не забуду) Вместо него уже вмонтированы AV входы для подключения любого PAL сигнала.
Без этого вроде работает, но возможно с этим будет чуть лучше картинка, не знаю, как по мне, в конфиге линукса выставить разрешение более аутентичное и правильное
Могут и конденсаторы, но больше похоже ни микротрещины\плохие пайки. Лупу и хорошую подсветку - и ползать по печати. Муторное занятие, но вариантов нет...XXChaykaXX писал(а): ↑17 авг 2023, 01:00Хм, пока настраивал картинку на Raspberry, снова поехала картинка...
ч/б сапфиру401 без разницы хоть SECAM хоть PAL хоть NTSC главное 625/25 амплитудная-негатив, поднесущяя звука 6,5 частотная модуляция
странно этот мини компьютер производится в у разработчиков-англии и копирайтеров-китае , а в этих странах как известно система с самого начала цветности PAL , кстати и в монголии и въетнаме и даже северной корее тоже PAL , почемуто этим артодоксальным-комунистам советский SECAM непонравился побрезговали ..
по умолчанию малинка выдает NTSC картинку, из-за чего на наших телевизорах ее настроить невозможно.
передачу видео сигнала нужно согласовывать нетолько по уровню но и по волновому сопротивлению ,,,,,, если этого неделать то картинка будет в "мыле" с плохой чёткостью . ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,, у меня здесь возникла пара вопросов по этому мини компьютеру 1) как он воспроизводит видео например HD ведь у него нет радиатора на процессоре , 2)какой у него выход звука какое у него качество звука в stereo ? ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,3) рас у вас телевизор разобран посмотрите какие транзисторы стоят VT12 ,VT17 тип транзисторов не по схеме а именно то что на плате стоят .,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,PS большие конденсаторы вполне надёжны .пока настраивал картинку на Raspberry, снова поехала картинка, слетала развертка, потом вернулась обратно, но изображение начало дрожать вбок. Выключил/включил, картинка продержалась ровной пару минут и снова начала дергаться. Возможно всему виной кондер по питанию у трансформатора, который я не полез еще менять и начались уже проблемы по питанию?
Сапфир и 525/30 нормально воспринимает. И даже с древними CGA видюхами может работать через заколхоженный видеовход. Так что да, главное полярность и всё такое.
Без проблем. Также, как современные телефоны. В "малинке" стоит встраиваемый процессор, там тепловая мощность довольно небольшая. Но греются они заметно, охлаждение не помешает. Хоть, его и в комплект не кладут, и даже не требуют ставить как бы.
Стоит покрутить регуляторы частоты строк и кадров. Когда застоявшиеся, очень любят чудить. Вообще, все СП3-4 там проблемное место. Их 7 штук, при этом те, что сбоку скорее всего будут разработанными, а задние редко крутят, и веселья потом доставляют.XXChaykaXX писал(а): ↑17 авг 2023, 01:00Хм, пока настраивал картинку на Raspberry, снова поехала картинка, слетала развертка, потом вернулась обратно, но изображение начало дрожать вбок.
Не помешает сменить вообще все. Так спокойнее будет на годы вперёд.XXChaykaXX писал(а): ↑17 авг 2023, 01:00Возможно всему виной кондер по питанию у трансформатора, который я не полез еще менять и начались уже проблемы по питанию?
Крутил, создавалась иллюзия что все хорошо, потом снова начинались помехи. Я их вообще растворителем прокапал, крутил, они более менее четко работают. Вообще ему пофиг на механическое воздействие. Хотя иногда изображение стабилизируется надолго. Так что я думаю какая нибудь подлая радиодеталь закончила свой жизненный путь в этом мире(надеюсь что кондер, в соседнем киоске их много, в отличии от транзисторов).
Формат старый, и явно разработчикам не был особо здесь интересен. Воткнули по умолчанию "шо у всех"
Процессор там древний и слабый, АРМ6 если не изменяет память. 700 мгц всего. Нечему там греться
Стерео не знаю, я его только в моно-радиолу подключал, и по SSH переключал треки, но звук так себе на самом деле. Малинка создавалась далеко не для этих задач. Есть платы расширения для GPIO, или внешная USB, раз уж на то пошло
Заменил оставшиеся электролиты, пропаял некоторые места(в целом пайка хорошая). Телевизор проработал минут 10 исправно, и снова начались "помехи", это больше на помехи похоже.
Размер по горизонтали можно уменьшить в самом телевизоре. Удалите С124. Если его уже нет или размер все равно будет великоват, то уменьшите С122 до 0.068 мкФ.XXChaykaXX писал(а): ↑15 авг 2023, 14:05Но из минусов, малинка выдает крайне посредственное RCA изображение, да еще и по размеру не подогнать. С боков бы подрезать и хорошо, но увы этот выход практически не имеет настроек.
Спасибо за совет, попробую, но пока воюю с помехами. (дергающейся картинкой)
Помехи выглядят как дёргание по горизонтали? И при убирании громкости в ноль, треск остаётся? Тогда похоже на пробои высокого напряжения. Тоже типовая болячка УПТИ (Сапфиров и Юностей).XXChaykaXX писал(а): ↑18 авг 2023, 15:43Телевизор проработал минут 10 исправно, и снова начались "помехи", это больше на помехи похоже.
Вообще теперь они стали постоянными, даже если его выключить на некоторое время, они появляются еще до прогрева кинескопа, и слышен характерный шум из динамика.
Да, типа как дергается, или рябит. В динамике шум есть, но если выкрутить громкость в ноль, то и шум пропорционально уменьшается. А вот если выкрутить яркость в ноль, то шум все равно будет присутствовать.
Тогда целесообразность дальнейших действий падает до нуля...
Проверю
К слову говоря, как это можно сделать?
Снять присоску со второго анода кинескопа и замкнуть вывод на графитовое покрытие кинескопа. Повторить несколько раз. Для замыкания использовать провод примерно такой же, который идет к кинескопу.
Взять любой провод, один конец соединить с шасси или креплением кинескопа, другим ткнуться под присоску в металл. Ничего снимать не надо, там вся суть в том, чтобы перед любым залезанием руками или инструментом в район присоски, снять весь заряд. А он остаётся и на кинескопе, и на умножителе. Соответственно, правильнее всего их разрядить пока они соединены.
Где-то контакт пропадает.
