С1 55 кривые лучи

[Jarin]

Доброго времени суток!
Приобрел данный прибор с незначительной неисправностью,а именно: не работал 1 канал,дело было в плохом контакте штекеров в предварительном усилителе.

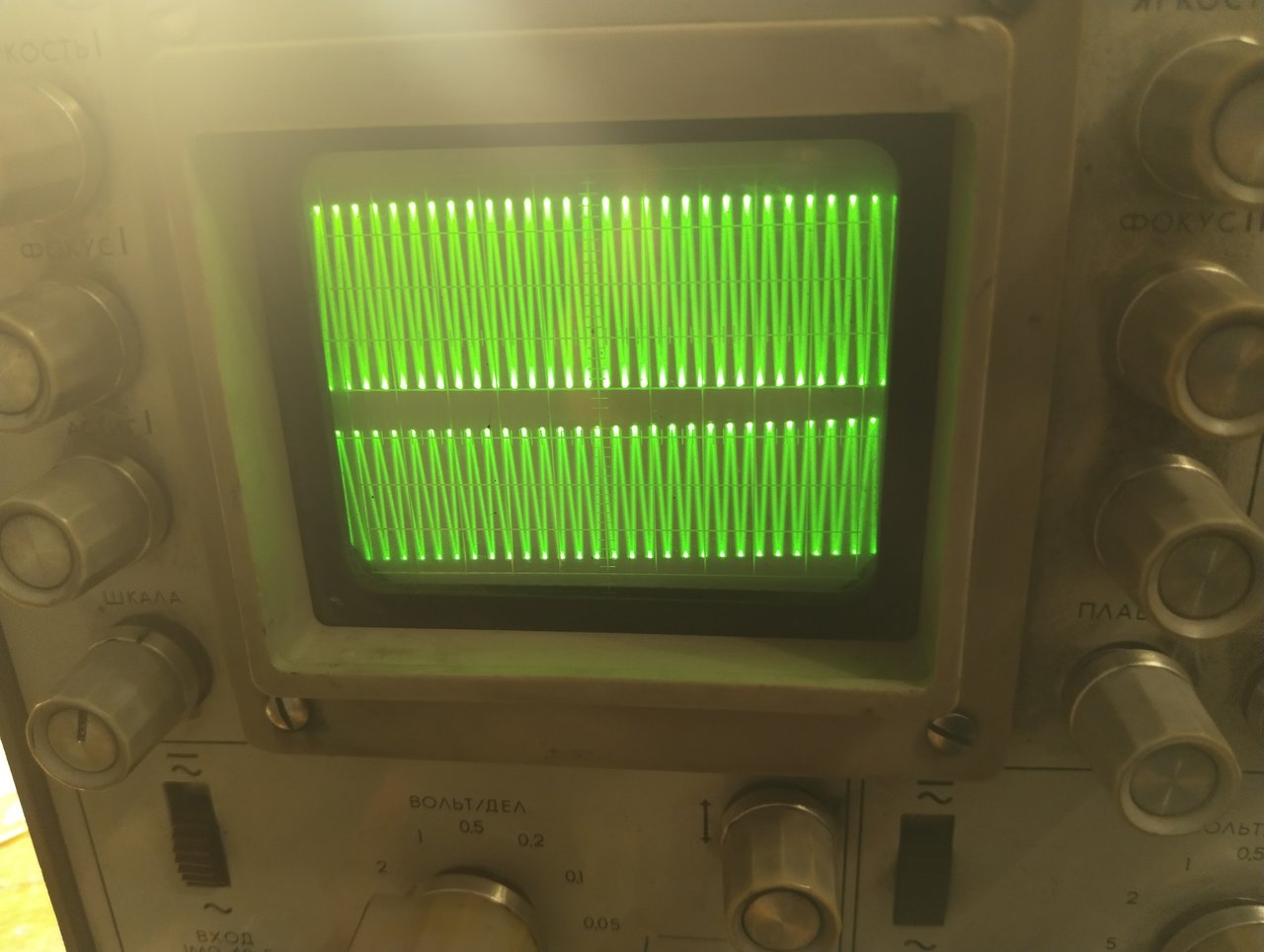

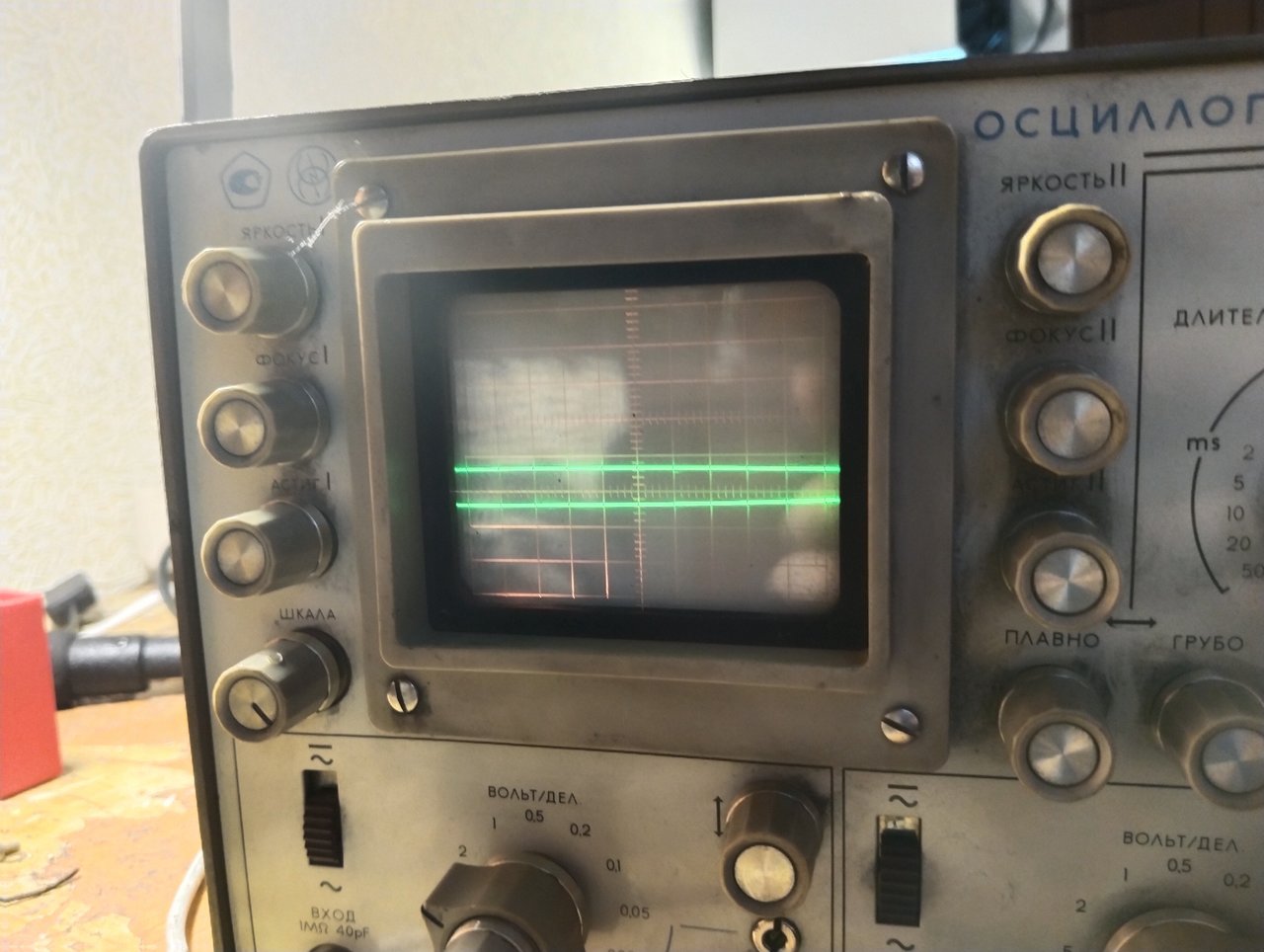

Суть вопроса:не получается выставить R293 лучи ровно,все равно чуть перекошены.
Подскажите пожалуйста советом, напряжение на трубке укладываются в +-20 процентов.

[1478vlad]

Jarin
Верхний луч располагайте приоритетно в верхней половине экрана (вроде канал 1), а нижний - в нижней (вроде канал 2).
В этом случае описанная вами проблема будет минимальна визуально.
Хотя возможны и некоторые другие варианты оптимизации, форумчане подскажут.

[A.T.]

В исправном С1-55 положение лучей не влияет на параллельность осям шкалы. Лучи 1 и 2 можно располагать как захочется. Лёгкая нелинейность допустима лишь у кромки стекла, за пределами шкалы. Так что у автора всё же неисправность.

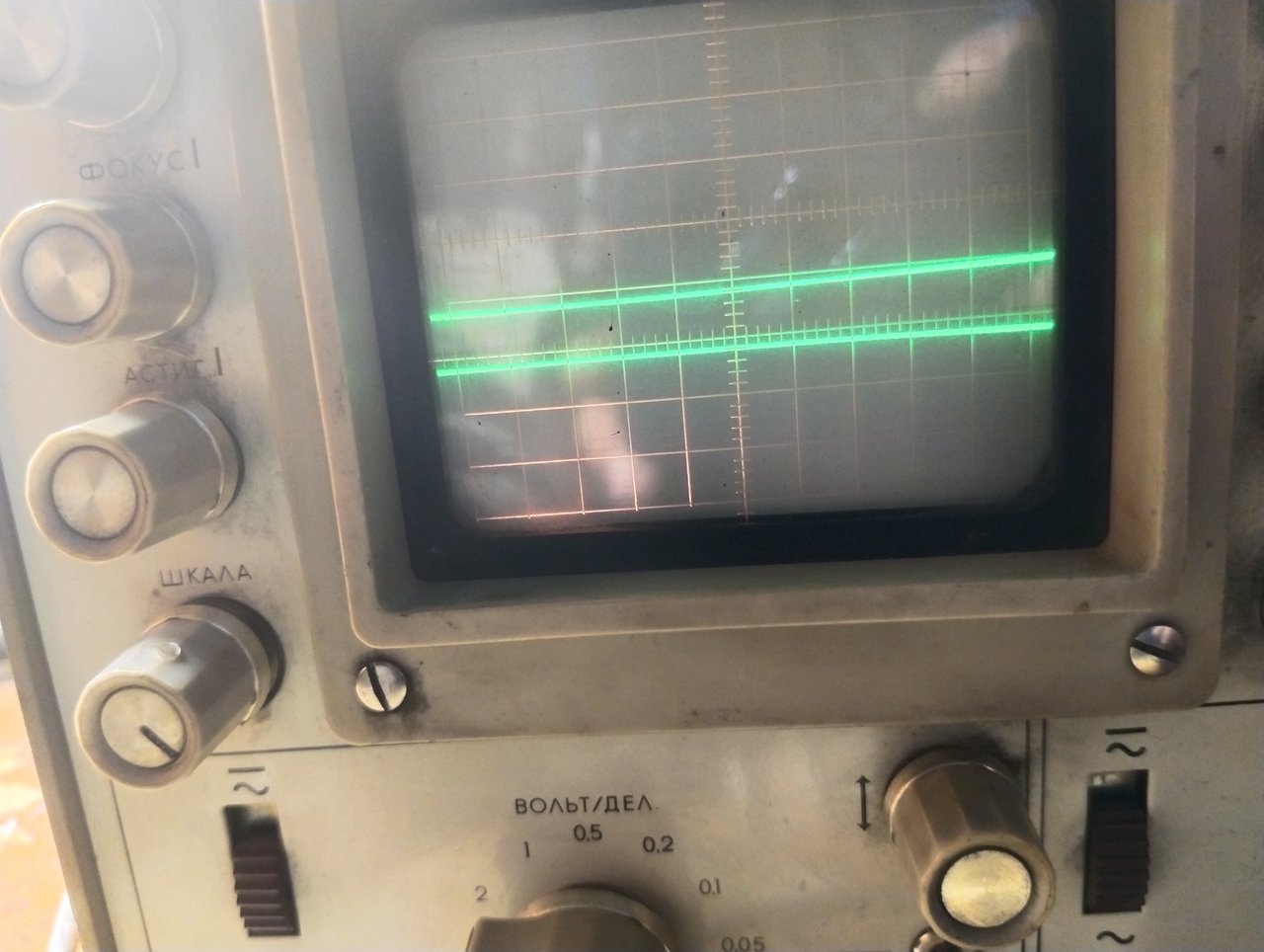

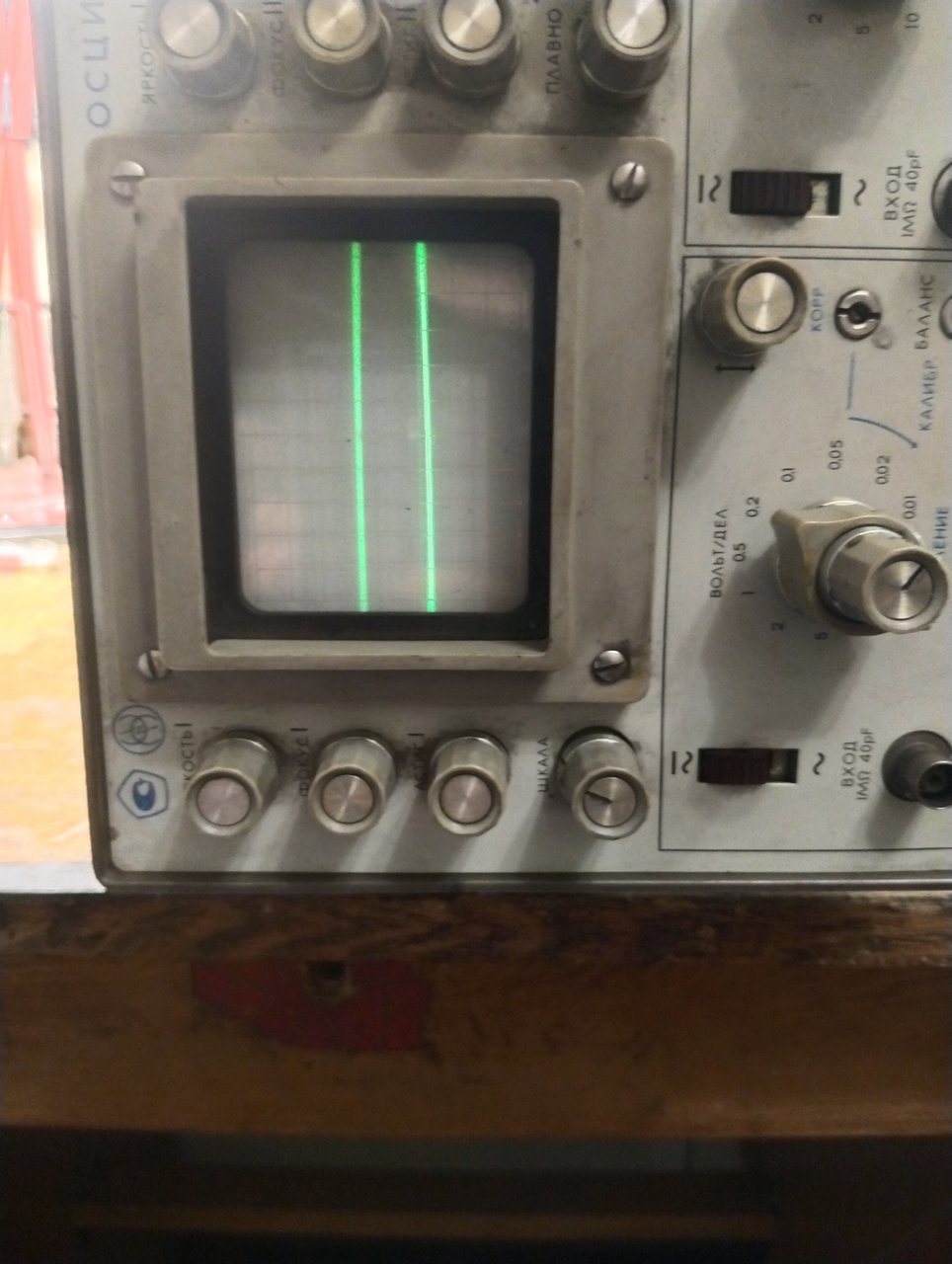

По фото не разглядеть (надо меандр или типа того), вертикальные линии тоже наклонены? Или только горизонтальная часть осциллограммы? Если наклонено всё, то возможно дело в каком-то внешнем магнитном поле. Корпус сабжа стальной, очень легко намагнитить.
