Планка FM на TEA5710 в радиоприемник Балтика 52

[Nako]

Поставил планку на TEA5710 для приема FM в радиоприемник Балтика 52. Работает, но частоты станций расположены не слева направо, как должно быть в любом приемнике, а наоборот, т.е слева на шкале приемника находится 108 МГц, а справа 88МГц. Неудобно при поиске станций.
Можно как-то переделать, чтобы станции располагались как обычно слева 88МГц, а справа 108МГц?
Схема планки на TEA5710:

[Воевода]

Если бы у вас была настройка на станции переменным резистором - до достаточно было бы поменять между собой провода на крайних выводах этого резистора.
А тут настройка, как я понял, идёт штатным КПЕ лампового приёмника.....

[Шульга]

На шкале у Балтики слева более высокие частоты, так что и на УКВ всё правильно получается. 108- 88 МГц. А вы хотите сделать не как обычно.

[Nako]

На шкале у Балтики слева более высокие частоты, так что и на УКВ всё правильно получается. 108- 88 МГц. А вы хотите сделать не как обычно.

Да, не обратил внимания, т.к у меня шасси без шкалы. Ориентировался на современные приемники, где увеличение идет слева направо. Тогда этот вопрос снимается.
Есть другой вопрос, при подключении секции КПЕ приемника к планке FM без отключения схемы самого приемника со временем происходит уход частоты настройки на станцию. Если отключить провод идущий в схему приемника Балтика, то всё работает нормально, но при этом теряется возможность приема на других диапазонах приемника. Как можно решить эту проблему?

[Федот]

Как можно решить эту проблему?

А вам удается что-то поймать на других диапазонах?
Они вам нужны?
Разве там можно что-то слушать?

Аутентичность аппарат после перевода на микруху в любом случае уже потерял, по моему ничего страшного не будет, если АМ отрубить и не заморачиваться.

Ну или тулить переменный резистор к шкиву КПЕ (места достаточно) и организовывать настройку ФМ от него, исключив из вашей схемы не нужный в данном случае преобразователь емкость-напряжение.

Заодно и настройку поменяете на привычную 88-108 слева направо.
Один черт шкалы УКВ на Балтике нет.

[svk]

Если отключить провод идущий в схему приемника Балтика, то всё работает нормально, но при этом теряется возможность приема на других диапазонах приемника. Как можно решить эту проблему?

Только коммутацией, Вы же сами знаете что нужно сделать. Надо разобраться по схеме с переключателем диапазонов, бывают свободные контакты. Может есть возможность использовать.
Схему усложнили за счет использования КПЕ. С варикапами и потенциометром без вмешательства с родную схему, но добавляется кинематики. Зато проще настраивать границы диапазона.

[Федот]

Только коммутацией,

Тип того )))



У Балтики только корпус красивый и верньер замечательный, остальное шлак.
Штатный УНЧ с динамиком ни верхов ни низов не играют, слушать ФМ не приятно.

Ну оно то и понятно, для АМ делалось, с его то ущербной звуковой полосой и качеством вещания.
Посему все под замену )))

Шутка конечно, родное шасси в целости и сохранности отставлено в сторонку, а для экспериментов приобретено за 3 копейки другое, уже кем то нещадно раздербаненое.
Не поднялась рука портить аутентичность родного шасси Балтики, пусть постоит никем,ничем, никак не копанное, хоть и поет по нынешним меркам очень плохо.

[Влад 66]

Есть другой вопрос, при подключении секции КПЕ приемника к планке FM без отключения схемы самого приемника со временем происходит уход частоты настройки на станцию. Если отключить провод идущий в схему приемника Балтика, то всё работает нормально, но при этом теряется возможность приема на других диапазонах приемника. Как можно решить эту проблему?

Если для режима ФМ используете "Зв" то в ПД4 два объединенных контакта надо разорвать, конденсатор С19 соединить с верхним (по схеме) а плату ФМ с нижним контактами. При этом емкость С21 может несколько снизить напр.настройки, скорректировать можно понижением сопротивления R4 на плате ФМ. Схема http://www.oldradio.ru/radios/036-shem-gray.gif

[Федот]

Если

В том-то и дело "если".

А, "если" это просто вброс?


Где фото от автора ? Реального в железе блока ?
С конкретными пояснениями по монтажу приблуды?

Не может человек реально сам подключивший этот блок , задавать такие вопросы, в надежде получить реальный ответ, без осозная факта, что надо сначала как минимум для аудитории изложить схему подключения приблуды )))

[Asmodey]

А почему "планка"? Разве в Балтике барабанный переключатель диапазонов?

[Шульга]

Ну, планку же не обязательно ставить на барабан. Я думаю, Nako просто платку обозвал планкой.

[Воевода]

Да автор просто купил готовую плату-планку , предназначенную для ВЭФ-202
Ну и поставил её в Балтику.

[Nako]

Да автор просто купил готовую плату-планку , предназначенную для ВЭФ-202
Ну и поставил её в Балтику.

Так и есть.

А, "если" это просто вброс?

На это даже не знаю, как ответить. Вбросы какие-то мерещатся.

А вам удается что-то поймать на других диапазонах?
Они вам нужны?
Разве там можно что-то слушать?

Такова прихоть хозяина приемника, делаю не себе.

Влад 66, спасибо большое! Единственный дельный совет.
Планка подключена ко входу Звукосниматель.

[Федот]

Единственный дельный совет.

Победили "уплыв" настройки ?

Скиньте плиз инфу, как именно решили эту проблему, интересно, мож пригодится когда дойдут руки поколупать свою Балтику.

[Nako]

Победили "уплыв" настройки ?

Пока ещё не делал.

Скиньте плиз инфу, как именно решили эту проблему, интересно, мож пригодится когда дойдут руки поколупать свою Балтику.

Хорошо, как сделаю - напишу.

[Nako]

Победили "уплыв" настройки ?

Да. Сделал, как написал Влад 66 и всё заработало нормально. Родные диапазоны приемника работают нормально при переключении на "звукосниматель" начинает работать FM диапазон. Пришлось подобрать резисторы на планке, поставил R4 - 820ом и R2 - 18к.
Выход звука с планки слабее, чем с родных диапазонов приемника и соответственно тише звук.
Как бы увеличить громкость выхода с планки? Понятно, что нужно ставить дополнительное усиление, но не хочется сильно наворачивать приемник, да и питание неоткуда брать. Может какой-то простой буферный каскад с усилением сделать?
Есть нестабилизированное 9 вольт и 5 вольт с выхода стабилизатора на планке.

[torneb]

Как бы увеличить громкость выхода с планки?

уберите резистор R5.Ну и С12 я бы поставил побольше.Я обычно ставлю электролит 4,7- низов побольше будет.
Если хотите прямое увеличение диапазонов - соберите на ХА34 или ТА2003

[Magrib]

Фм не слушаю, тошнит от него для дебилов он. Слушаю кв и св. Заметил когда слушаю наш фм хочется напиться и сдохнуть а когда слушаю св и кв то чувствую себя человеком.

[svk]

Заметил когда слушаю наш фм хочется напиться и сдохнуть а когда слушаю св и кв то чувствую себя человеком.

"Радио России" и "Вести FМ" это тоже касается?

[Nako]

Слушаю кв и св.

Что можно слушать на этих диапазонах?

[Федот]

Что можно слушать на этих диапазонах?

Возможно шум Балтийского моря.

[gesigor]

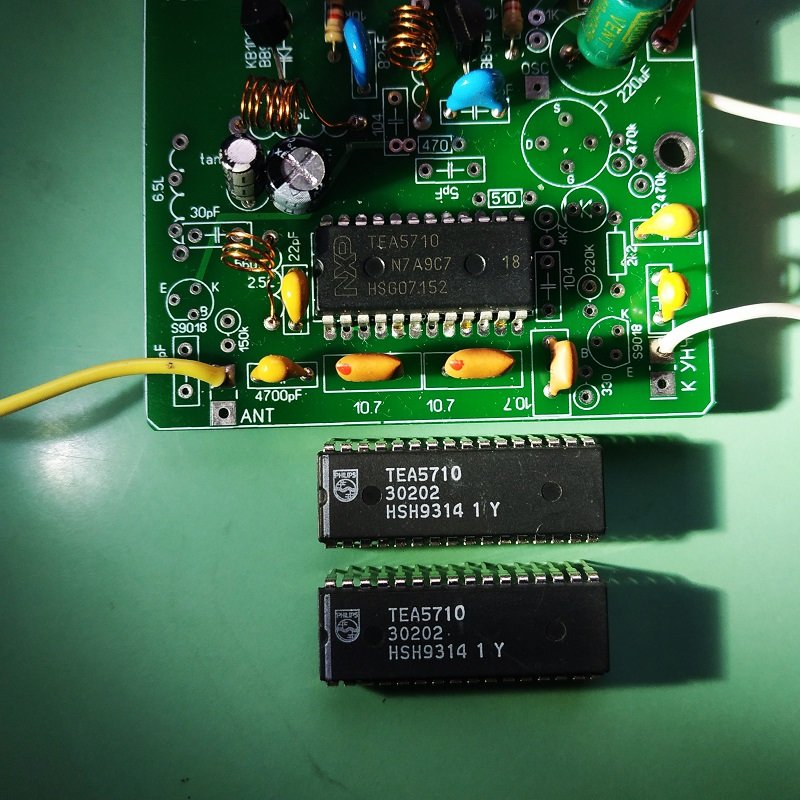

Прошу совета. Кто имел дело с TEA5710. Сделал плату по схеме автора темы. Заказал на Али микросхемы. Две у одного продавца, два от другого. Один прислал микросхемы Б/У, другой вроде как новые, следов пайки не увидел (может конечно слепой). В плате заработала только одна микросхема, которая Б/У. (На плате стоит панелька) А те, которые якобы новые, нет. При чем ток потребления у обеих 0.2 А. Так вот по опыту, могут сразу две микросхемы так быть неисправными? Или может было две версии этих микросхем. Заработала от NXP. "Неисправные" от Philips. Может у них цоколевки разные. По прозвонке 14 вывод сильно отличается (переключатель AM-FM).

[Воевода]

Китайцы присылают постоянно бракованные микросхемы.
Сам периодически заказываю - обычно если лот из 3-х микросхем, то рабочая только одна
Если лот их 5-ти микросхем - то рабочих обычно две.
В последний раз повезло - рабочих было аж 3 штуки из пяти.
--
Так что привыкайте к этому. Таковы сегодняшние реалии.
--
Но вот паянных...б\у.....это удивительно - мне ни разу не присылали.

[svk]

В плате заработала только одна микросхема, которая Б/У. (На плате стоит панелька) А те, которые якобы новые, нет. При чем ток потребления у обеих 0.2 А. Так вот по опыту, могут сразу две микросхемы так быть неисправными? Или может было две версии этих микросхем. Заработала от NXP. "Неисправные" от Philips. Может у них цоколевки разные.

Могут быть неисправными. В свое время общался с Михаилом Н, он писал что много отбраковывал, поэтому сделал отдельную платку с панельками для TEA5710 и фильтров. Цоколевка не может быть иной, а вот маркировка Philips вызывает сомнение.
Я покупал 5 микросхем с маркировкой OXZ одним лотом. Одну плату сделал с панелькой. Все пять оказались рабочими с одинаковым результатом. Сейчас в пути еще две, есть на чем проверить

[Asmodey]

Так вот по опыту, могут сразу две микросхемы так быть неисправными?

Из моего опыта - могут быть сразу сколько угодно неисправными. Даже сотня-другая. Особенно TEA5710 или KT0936, которые в настоящее время уже не производятся. Под КТ0936 у меня был испытательный стенд для входного контроля, а под TEA плата от магнитолы с "кроваткой" под микросхему.

Странно что бушная микросхема не заработала. Обычно их с рабочих плат демонтируют на продажу, но тут по-видимому не тот случай.

[gesigor]

Странно что бушная микросхема не заработала. Обычно их с рабочих плат демонтируют на продажу, но тут по-видимому не тот случай.

Причем бэушная настолько, что с оторванными ногами, китайцы их запаяли.
Еще рассмотрел, маркировка "плохих" микросхем сделана как бы уменьшенная. Грубо говоря у исправной длина названия пусть 10 мм, у плохой 7 мм. (примерно) шрифт тоже меньше.
Где ж их тогда брать... Выходит лотерея. Я пока продавцам написал, гляну реакцию, ели что в отзыве напишу.

[svk]

Где ж их тогда брать

Как приедут, проверю.

[ДедФеном]

Надо покупать не микросхемы а БУ приёмники и магнитолы с ними , любое БУ 10-20 летней давности в со раз лучше того говнища что толкают на алиэкспрессе.

[Asmodey]

На самом деле, если нужно всего несколько тюнеров, можно выпилить их из старенькой не особой ценной магнитолы. Мутить какое-то особое устройство для встраивания в ламповое радио стоит тогда, когда это устройство действительно особенное: имеет все необходимые коммутации для подключения/отключения антенны, средства для отключения от КПЕ на АМ диапазонах, когда это устройство вообще никак не мешает штатной работе приемника. Плюс линеаризация шкалы под определенный КПЕ. А какой смысл делать обычный тюнер, если этих тюнеров до нас уже миллионы штук наклепали? Берем любой подходящий и вкурочиваем, чуть подкорректировав под свои цели.

[gesigor]

Надо покупать не микросхемы а БУ приёмники и магнитолы с ними , любое БУ 10-20 летней давности в со раз лучше того говнища что толкают на алиэкспрессе.

Идея хорошая, но как узнать, где они использовались. У нас на работе куча "мартышек", все просмотрел, ни в одной не было TEA5710.

Провел эксперимент с битыми микросхемами. Отсоединил 14-ю ногу от земли (переключатель АМ/ФМ), потребляемый ток вошел в норму. Не знаю, заработает ли АМ, неохота тракт собирать.

[Федот]

Где ж их тогда брать..

Пришли все новые, одинаковые, в блистере и все 10 шт. рабочие.
Правда покупал года два назад и цена тогда была в три раза меньше.

[Федот]

Идея хорошая, но как узнать, где они использовались.

На практике эта идея не совсем хорошая.

В том-то и засада как узнать в каких приемниках применялась эта микруха. Какой-то централизованной инфы на просторах инета я нарыть не смог.
А сидеть перебирать инфу на конкретные приемники десятками а то сотнями та еще забава, на 90 % схем не найти.
Но это ж только пол дела.
Затем еще ж этот приемник надо в продаже найти по бросовой цене, если цель выколупать из него микруху.
Дороже 200-300 р. уже вроде как и не рационально.

В общем на практике сия затея трудно реализуемая, это если только случайно получится.

[gesigor]

Где ж их тогда брать..

https://aliexpress.ru/item/865187188.ht ... 4620079380

Пришли все новые, одинаковые, в блистере и все 10 шт. рабочие.
Правда покупал года два назад и цена тогда была в три раза меньше.

Интересно, у продавца действительно TEA5710 в корпусе DIP? Я то брал SDIP. И в документации про tea5710p не нашел.

[Федот]

у продавца действительно TEA5710 в корпусе DIP?

Правда

Какие на фото в объявлении такие мне и приехали, со значком филипса.
Еще две остались, но фоткать лень.

Что за буковка "р" в описании я тоже не знаю, думаю просто причуда продавца, там на Али этих мелких косяков в описаниях валом.

[gesigor]

у продавца действительно TEA5710 в корпусе DIP?

Правда

Какие на фото в объявлении такие мне и приехали.
Еще две остались, но фоткать лень.

А шаг выводов 2.54 мм?

[Федот]

А шаг выводов 2.54 мм?

Нет, меньше.

В общем ее 12 ног крайними на глаз сходятся с 9-ти ногой микрухой с 2,54 шагом.

На вскидку с указанными в даташите 1,778 мм вроде сходится, но точно я не вымерял.

[svk]

В общем ее 12 ног крайними сходятся с 9-ти ногой микрухой с 2,54 шагом.

Корпус SDIP24, шаг 1.778, что и указано в даташит.

[gesigor]

А шаг выводов 2.54 мм?

Нет, меньше.

В общем ее 12 ног крайними на глаз сходятся с 9-ти ногой микрухой с 2,54 шагом.

На вскидку с указанными в даташите 1,778 мм вроде сходится, но точно я не вымерял.

Спасибо! Значит китайцы не знают про DIP и SDIP

[Федот]

Значит китайцы не знают про DIP и SDIP

Та там черт ногу сломит с этими наименованиями типов корпусов.
Буковка "S" я так понял не имеет отношения к ногам, а относится к типу пластика.

А так по даташиту эти микрухи двух видов- "обыкновенная" и более мелкая для поверхностного монтажа с буковкой "Т".
На счет буковки "Т" в наименовании я так понял.

В общем производитель один корпус обзывает -SDIP24 , он же SOT234-1.

Второй- SO24, он же SOT137-1

[svk]

Буковка "S" я так понял не имеет отношения к ногам, а относится к типу пластика.

Имеет. Есть два типоразмера корпусов DIP и SDIP, которые различаются размерами корпусов и шагом выводов, при одинаковом их количестве (в данном случае 24). К этому обозначению могут добавляться буквенные, например, Р (пластиковый) или С (керамический) корпуса.
"DIP ( англ. Dual In-Line Package) — корпус с двумя рядами выводов по длинным сторонам микросхемы.
SDIP (Small DIP) — маленький DIP. Микросхема в корпусе DIP, но c маленьким расстоянием между ножками микросхемы."
https://www.ruselectronic.com/tipy-korp ... skhem/#DIP
"SDIP, which stands for “Shrink Dual Inline Package,” is an IC package type that shares similarities with the SPDIP package but features a smaller physical size. SDIP packages possess a rectangular shape with two rows of pins or leads positioned along the longer sides, much like SPDIP packages. However, SDIP packages are specifically designed to be more compact, enabling higher component density and optimal utilization of board space. This reduction in size contributes to increased efficiency and miniaturization in electronic designs".
https://www.fs-pcba.com/ru/dip-pcb/

[Федот]

Имеет.

Про корпус примененный производителем не ведают ни IEC, ни JEDEC, ни EIAJ.

Эксклюзив от производителя, так сказать.

Обозвал он его - SDIP24: plastic shrink dual in-line package; 24 leads (400 mil) SOT234-1.
Яндекс переводит как- двойная встроенная упаковка из термоусадочной пластмассы.

[svk]

Читайте )
SOT234-1[SDIP24] Своего рода псевдонимы, одного и того же корпуса.
https://www.compel.ru/packages/SDIP-24
https://www.compel.ru/item-pdf/0c88e0e3 ... dip-24.pdf

[Федот]

SOT234-1[SDIP24] Своего рода псевдонимы, одного и того же корпуса.

Это корпус который придумал/применил производитель.
Как захотел, так и сделал/обозвал.
В смысле нигде/никем именно такой не "стандартизирован".

Вот мелкий который для поверхностного монтажа уже по "стандартам" IEC, JEDEC.

[Pilot-by]

Я пока продавцам написал, гляну реакцию, ели что в отзыве напишу.

надо не отзывы писать, а открывать спор и обязательно прикладывать видео... на будущее от процесса распаковки, до установки в стенд.

[svk]

Федот, в даташит на ТЕА5710 стоит дата март 1994 г(наверное дата разработки или начала выпуска). В табличке ORDERING INFORMATION (информация для заказа) указан сode SOT234-1 введенный с августа 1996. Выше я привел даташит на сам корпус, но уже не Philips, а фирмы NXP от февраля 2016, получатся и они принимают этот код для своей продукции.
В инструкции по монтажу ТЕА5710 даются рекомендации для корпуса SDIP, Можно предположить, что обозначение SDIP24 несет техническую составляющую, а сode SOT234-1 используется для заказа.
Впрочем, нам какая разница, открываем даташит ТЕА5710, смотрим схемы, распиновку, размеры для для монтажа, главное, чтобы китайцы не подвели с качеством.
Кстати, две ТЕА5710 уже в Калининграде, возможно завтра получу. Будет интересно, рабочие ли

[gesigor]

Я пока продавцам написал, гляну реакцию, ели что в отзыве напишу.

надо не отзывы писать, а открывать спор и обязательно прикладывать видео... на будущее от процесса распаковки, до установки в стенд.

Это то я знаю, только так получилось, купил в январе, а стенд сделал сейчас. Хорошо прогорел на маленькую сумму. Теперь со стендом - ученый.

[svk]

Кстати, две ТЕА5710 уже в Калининграде, возможно завтра получу. Будет интересно, рабочие ли.

С утра пришло сообщение, что посылка вышла из Калининграда. Подготовил плату для проверки. Получил посылку и...такое увидел впервые (а еще хвалился, что всегда получаю рабочие), ТЕА5710 превратилась в сороконожку о 32 ногах.

Сделал фото и скрин чертежа из дадашит, открыл спор. И тут второе удивление. Только заполнил форму спора, нажал на кнопку "открыть", всплывает сообщение-"проверьте спор через 5 мин". Но не прошло и 1 минуты, приходит сообщение спор решен в вашу пользу, окончательное решение: Полный возврат 409,52 руб. И такой же текст пришел на почту. Такое впечатление, что решают в пользу покупателя не ставя в известие продавца. Или считают, что покупатель всегда прав?
Но самое смешное, что на единственной картинке лота изображена именно эта подделка, четко со всеми надписями. Я и не обратил внимания при покупке, лишь посмотрел положительные отзывы, причем с фото нормальной ТЕА5710 с логотипом Филлипс. https://aliexpress.ru/item/100500374257 ... 7008758635

[Владимир116]

Если не ошибаюсь Михаил Н. писал.что ему таким образом присылали 5711.И мне так же прислали 32 ногие.пока не проверял.

[svk]

Если не ошибаюсь Михаил Н. писал.что ему таким образом присылали 5711.И мне так же прислали 32 ногие.пока не проверял.

Спасибо! Да, припоминаю, что-то он мне говорил. Т.е "Вас меня обманули. Вам Мне дали гораздо лучший мех чип"

[gesigor]

Вчера видел эту ссылку, чуть сам у него не заказал.
