Проблемы с Ишим-003

[demetrius2003]

Доброго дня, уважаемые форумчане!
Уже несколько раз сталкиваюсь с разными экземплярами Ишимов-003, но с одинаковой проблемой. На всех диапазонах шум эфира, как и громкость станций плавно затухает от начала диапазона к концу. Причём это проявляется на всех КВ диапазонах и на ДВ/Св (хотя и не так заметно!). Понятно, что это расстроены входные контура и их подстройка реально помогает. Но хотелось бы знать причину! В своё время создавал тему на сикухаме, но кроме объяснений типа "сам дурак" ничего внятного сказано не было. Может у кого есть идеи о причинах происходящего? Может кто подтвердить сможет подобное поведение приёмников. Я уже и в местный радиоклуб ходил. Там Ишимы были. Я их включал - почти у всех 90-х годов выпуска такой косяк!

[demetrius2003]

: свой экземпляр у меня была возможность прошерстить. и там были заменены электролиты. Питание проверено. Пульсации в норме (цифр сейчас не скажу, забыл). Да и внешне всё более менее приглядно.

[Атос]

[oldmao]

Ну то есть то, что спектральная плотность эфирного шума снижается к высоким частотам (то, что забивает приёмник на 2 МГц, на 21 МГц уже не слышно) для Вас новость?

[demetrius2003]

Нет. Это выглядит именно как снижение уровня в пределах каждого диапазона. То, что на вч диапазонах шум меньше, это понятно. Но тут проблема именно с контурами в планках. Забыл сказать, гетеродин то тоже уплывает. Где-то я натыкался на тему о Казахстанах. Там при восстановлении приёмников у людей проблемы с контурами. Но там из-за древности проблема их ещё подкрутить, так как пластик контуров из-за диффузии срастается. Но допустим Казахстан имеет такую проблему. Но тут то экземпляры гораздо свежее - 90-х годов. Никто не сталкивался с проблемами при оживлении Ишимов что-ли?

[demetrius2003]

Атос, вы, как я погляжу, супер специалист. Снизойдите пожалуйста по низов общества.

[Атос]

https://studfile.net/preview/1437891/page:3/

[demetrius2003]

Рукалицо! Вы думаете проблема в том, что я не могу контура сопрячь? Это я ещё со времён Борисова делать умею. Плохо. Не по приборам. Но умею. Извините за каламбур но эту проблему решить то не проблема! Хочу понять причину происходящего! Помогите кто-нить пожалуйста закрыть это белое пятно. Я не могу понять что происходит физически с ферритом и почему! А судя по уплыванию частоты гетеродина там речь о десятках процентов сдвига по частоте у некоторых экземпляров!

[demetrius2003]

Я даже готов выкупить проблемные экземпляры. Пару штук. Чтоб начать исследование с нуля. Ну не могу я успокоиться. Это уже просто спортивный интерес какой-то.

[HyC]

Нет. Это выглядит именно как снижение уровня в пределах каждого диапазона. То, что на вч диапазонах шум меньше, это понятно. Но тут проблема именно с контурами в планках.

Нарушено сопряжение входных и гетеродинных контуров. Почему это происходит массово и одинаково - предмет отдельного исследования. Видимо как-то связано и примененной элементной базой умноженной на возраст аппаратов.

Кстати нельзя исключать что с завода так было настроено (неправильно). Внедрили какую-нть рацуху на заводе по исключению одной операции. Результат по чувствительности в ГОСТ полез и слава богу. Учитывая что КВ диапазоны где это ярко заметно (особенно на самых коротких) не так чтоб при советах были рабочие никого это особо не парило.

Россия 203-1 например регулярно попадается настроенная на КВ1 в зеркало. И с укладкой мимо тазика. Я свою (одну из) чтоб уложить так как в паспорте а не так как с завода половину емкостей в ней попеременял. На остальные плюнул работают и ладно. Мол диапазон в перекрытие лезет а там хоть трава не расти, а то что по мегагерцу слева и справа и шкала сжата так и пофигу, ручка "точно" есть же. Ну плывет мальца так не баре, подстроите. Такое ощущение что эти России вообще все такие. Причем приемник вполне неплохой по чуйке и избирательности, но настроено с завода - выкрасить и выбросить.

[demetrius2003]

Ещё раз погуглил проблему. Два года назад меня на форумах и местные радиолюбители пытались убедить в сумашествии. Типа не бывает такого! Тем более массово! Вот у человека (https://www.radioscanner.ru/forum/topic42145.html) та же проблема. И у него 3МГц диапазон начинавшийся когда-то с 2900 теперь начинается с 3200. У меня было также!!! Было 3000 (примерно), стало больше 3300!!! Соответсвенно уплыло и всё остальное! Интересно также то, что ПЧ контура не расстроились! Или по крайней мере это не так сильно выражено! Нет, однозначно мне это не даст покоя. А более того - нет смысла крутить контура, раз оно поплыло, то и продолжить плыть и будет делать это постоянно.
: все экземпляры, которые мне попадались с таким дефектом был 90-х годов выпуска. Они даже внешне отличаются (передняя панель). Может это тоже имеет значение.

[HyC]

Ещё раз погуглил проблему. Два года назад меня на форумах и местные радиолюбители пытались убедить в сумашествии. Типа не бывает такого! Тем более массово!

Где-то стоят в цепях контуров емкостя которые протухают от времени в одинаковую сторону. Маловероятно, капель там нет, а керамика/слюда все-же к времени попрочнее. Не изучал подробно вопрос и схемотехнику ИШИМ, но скорее всего это ушедшая в утечку БМТ-шка или МБМ-ка где-то в нагрузке гетеродина/смесителя, которая уводит его настройку. Что как следствие ведет потере укладки и сопряжения.

Аналогичная проблема существует на ВЭФах но обратная. Там из за утечки переходной емкости гетеродин начинает терять постепенно каждое второе колебание плавно уходя на нижнее зеркало, из-за чего начинают переть гармоники и качество приема по верхнему краю диапазона ухудшается забиваясь шумами.

[Shuare]

Где-то стоят в цепях контуров емкостя которые протухают от времени в одинаковую сторону.

Я бы скорее про ВЧ феррит подумал. Втюхали бракованную партию (не-состаренную) в конце декабря Гарантийный срок отходила - а потом никого не волнует

[demetrius2003]

Кстати тоже вариант! И ежели гетеродин в норму придёт, то и преселектор трогать не нужно будет. К сожалению, насколько я помню, контура приходилось крутить все, потому как иначе "завал" шумов по всем диапазонам был не то, что бы ошутим на слух. Он доходил до того, что в начале есть станции, а в конце абсолютная тишина! Однозначно нужны пациенты.

[HyC]

Я бы скорее про ВЧ феррит подумал. Втюхали бракованную партию (не-состаренную) в конце декабря Гарантийный срок отходила - а потом никого не волнует

Не. Феррит плывет конечно но 1) не настолько и 2) мне кажется что это больше похоже на городскую легенду. А вот БМТ-шка в нагрузке гетеродина (если она там есть, а я почти уверен что есть) это будет почти наверняка попадание в десяточку. Она начинает течь, чуть меняется режим гетеродина по постоянному току (она-ж не спроста разделительной там стоит) и приехали.

Причем и плывет она всегда массово, и всегда в одну сторону. Тем более что товарищи пишут что укладка тоже уезжает, да на всех диапазонах хором, а значит это точно проблема в гетеродине. Кроме БМТшки или МБМки в нагрузке там массово и в одну сторону уезжать нечему.

Так что менять оную БМТ-шку на слюду/фторопласт/керамику и отляжет навсегда. Подстроить конечно по хорошему после этого всё надо, но может и так качество приема устроит.

[demetrius2003]

Друзья! А нет ли у кого приёмника внешне выглядящего вот так - http://rw6ase.narod.ru/index1/radiopriem/rp_transl/ischim003_1.jpg Это и есть новые варианты. Дизайн старых аппаратов отличался. Просто чтоб включить его и посмотреть на встроенный частотомер в начале 3МГц. Сколько оно покажет?

[Tofiq62]

У меня такой Ишим 003.

[ЮРИК 2010]

Было такое, катушки перематывал, направление менял, F обратной связи подбирал, так ничего и не добился. Можно было выкинуть потроха и вставить LA. MA. BA. TA. KA. TDA да мало ли, но так там еще верньер Мама не горюй. Что смог продать, продал, что не смог, так отдал. Сейчас имею 2 Ишима, просто без цифр, еще на "немчиках", и нет проблем. Сейчас вот думаю как настроить УКВ 88-108. Пока стоит конвертер с двумя кварцами. Теперь до осени, сейчас не до них.

[Shuare]

Не. Феррит плывет конечно но 1) не настолько и 2) мне кажется что это больше похоже на городскую легенду. ...

Ну легенда-не легенда, а вояки феррит не разрешали применять до тех пор, пока не научились его искусственно состаривать (попадались мне контура, где подстройка шла короткозамкнутым витком. Как при этом менялась добротность контура - вообще не представляю)
А в остальном - согласен. Вот только непонятно, почему массово идет расстройка - ведь в "нормальных" условиях эксплуатации бумажные конденсаторы вполне нормально себя ведут. Тем более - напряжения в Ишиме далеко не ламповые

[Атос]

Если со временем изменяются параметры частотно-задающих элементов , то
Изменение частоты входного контура и гетеродина ( в % ) приведет к тому что изменится их разница в абсолютном значении(частота ПЧ)
А поскольку частота этих контуров перестраивается, то изменяется и разница в абсолютном значении(частота ПЧ)
Таким образом расстройка в одной части диапазона будет, больше чем в другой. Надо заново сопрягать контуры.

[oldmao]

Причем и плывет она всегда массово, и всегда в одну сторону.

Блин, где ж Вы были в конце 90-х, когда я с этими ИШИМами возился. Я ж их тупо списывал, когда они в ТУ после ремонта не укладывались. А таких процентов 30 было.

[HyC]

Вот только непонятно, почему массово идет расстройка - ведь в "нормальных" условиях эксплуатации бумажные конденсаторы вполне нормально себя ведут. Тем более - напряжения в Ишиме далеко не ламповые

Ну МБМ-ки еще туда-сюда. А БМТ-шки как армянские сухари, полный караул. Емкость то держит а вот утечка - мое почтение. Там и напряжений ламповых не надо много, чуть сместил рабочую точку у гетеродина - все, настройка поехала.

На 202 ВЭФах это вообще типовуха, но там дефект проявляется иначе. Лазил я в гетеродин осциллографом там.

[Атос]

Серийность "косяка" объясняется только одним - качеством комплектующих.

[Shuare]

...
На 202 ВЭФах это вообще типовуха, но там дефект проявляется иначе. Лазил я в гетеродин осциллографом там.

А вот это интересно, спасибо, буду знать - хотя ни разу не сталкивался

[VASILI]

Друзья! А нет ли у кого приёмника внешне выглядящего вот так - http://rw6ase.narod.ru/index1/radiopriem/rp_transl/ischim003_1.jpg Это и есть новые варианты. Дизайн старых аппаратов отличался. Просто чтоб включить его и посмотреть на встроенный частотомер в начале 3МГц. Сколько оно покажет?

У меня такой есть...не вскрывался. Достался от остатков колхозного радиоузла.
Включал ради посмотреть, на сеть ли реагирует лет пять тому. В каком состоянии теперь, не ведомо. Помнится только, индикатор частотомера "прплыл". Цифры расплылись по контуру.
Попробую включить.

[Wladimir_TS]

Что-бы убедиться косяк это или нет - нужен просто генератор ВЧ и хороший аттенюатор ему на выход. (что-то мне кажется что достаточно глухой нагрузки 50 Ом на выходе генератора и принимать паразитное излучение мимо оного) После достаточно перестраивать приемник и генератор и по уровню сигнала понять косяк это или нет. У генератора есть цепи стабилизации амплитуды - уровень должен быть постоянным.

[Tofiq62]

Сегодня нашёл дома 12 метров провода на конец подключил телескопическую антенну и поднял на несколько метров.Радиоприем у Ишим 003 в разы улучшился это ещё днём.Посмотрим что будет поздно вечером и ночью.

[Атос]

Сегодня нашёл дома 12 метров провода на конец подключил телескопическую антенну

Может не провода а кабеля?
иначе будет работать не телескопическая антенна, а её снижение.

[2vlad]

Атос, да ладно... Уважаемый не указал же на какой из концов провода подключил телескопическую антенну...

[galkin24]

Здравствуйте. Достал я пару дней назад с чердака свой давнишний ИШИМ-003. Включил, повертел, вроде ничего... Летом на 3м провод он показал себя плохо, а тут с большой антенной вроде как и нормально принимает. По сравнению с ИШИМ-просто вообще не шумит при отключенной антенне, Ишим-просто шумит и Радио России принимает без антенны вообще. Ещё такая особенность, у 003 - УП - очень узкая на мое ухо, а у "ПРОСТО" существенно шире. На СП и тем более ШП мерзко посвистывают оба. Купил 003 я давно, более 25 лет назад, контура не вертел вообще никогда.
Это как говорится присказка.
Лет 15 назад я его бездумно начал модернизировать...

Меняем транзисторы V2, V8 на КТ-3102г,е (не помню где прочитал это предложение). Сопротивление резисторов R6, R23 увеличиваем до 33ком. Резисторы R10, R27 закорачиваем перемычками. R11, R28 устанавливаем равными 10ком. Удаляем V14, R44, C28, C29. На этом месте собираем схему (Радио N1/97 стр. 45 Амплитудный детектор с малыми нелинейными искажениями).

Ну и УНЧ поменял на 174УН7.
Взял тут www.cqham.ru/i003.htm, то есть усиление по ВЧ я не снизил и вообще там ничего не менял, а в УПЧ внес изменения.
Так вот собственно вопрос: может вернуть всё назад? может так делать было неправильно?
Я ещё такое заметил: на частотах 7000-7200кГц не слышу ничего совсем, а просто-ишим ловит любителей, понятно что хрен разберешь, ssb нет.
Может ничего не слышу из-за детектора? на 3 МГц все слышно, после 7200 вещалки тоже принимаются. Хотя может просто прохождения не было, это надо уточнить.

[arkie]

Всем привет. Добавлю ещё одну проблему Ишима-003-1. После 35 лет работы стала врать цифровая шкала: при настройке на АМ выше 14 МГц показания становились заниженными, а выше 17 МГц вообще ноль показывал. На ЧМ всё в порядке. Шкалу отключил и проверил отдельным генератором - она работала исправно. Заодно проверил, что начинает она работать при размахе импульсов на входе где-то от 0,4 В.
Пошёл смотреть формирователь в блоке ВЧ АМ. Оказалось, что с выхода 17 идёт странный по форме сигнал, который напоминал верхнюю половинку синусоиды. Размах составлял те же 0,4 В, что говорило о том, что сигнал на пределе чутья ЭЦШ. Проверял на частотах порядка 1 МГц, т.к. выше мой осциллоскоп не тянет. При этом на базу V13 приходит практически синусоида от гетеродина с размахом раза в два больше, чем в т. 17. Проверил режимы V13 - они сильно отличались от тех, что в мануале: на эмиттере типа 0,1, на базе 0,6. Решил отрегулировать напряжения подбором R25. Оказалось, что указанные по схеме напряжения (Б 1,5 и Э 1,0) получаются при 8,2 КОм. С завода стоит 22 КОм. После замены резистора на эмиттере появилась такая же синусоида, что на входе повторителя с размахом раза в 2 больше того, что было до замены. Шкала заработала как нужно.
Видимо, это была опечатка в документации, которую завод воплотил в конструкцию. Когда приёмник был новый, амплитуды хватало для шкалы, по мере старения амплитуда снизилась и её перестало хватать на самых высоких частотах. Так что, у кого шкала неустойчиво работает, обратите внимание на эмиттерный повторитель.

[YRI,LV]

Лет 15 назад я его бездумно начал модернизировать...Меняем транзисторы V2, V8 на КТ-3102г,е (не помню где прочитал это предложение). Сопротивление резисторов R6, R23 увеличиваем до 33ком. Резисторы R10, R27 закорачиваем перемычками. R11, R28 устанавливаем равными 10ком. Удаляем V14, R44, C28, C29. На этом месте собираем схему (Радио N1/97 стр. 45 Амплитудный детектор с малыми нелинейными искажениями). Ну и УНЧ поменял на 174УН7.Взял тут www.cqham.ru/i003.htm, то есть усиление по ВЧ я не снизил и вообще там ничего не менял, а в УПЧ внес изменения.
Так вот собственно вопрос: может вернуть всё назад? может так делать было неправильно?

интересно именно ваше мнение , как было до и стало после.

Я ещё такое заметил: на частотах 7000-7200кГц не слышу ничего совсем, а просто-ишим ловит любителей, понятно что хрен разберешь, ssb нет.
Может ничего не слышу из-за детектора? на 3 МГц все слышно, после 7200 вещалки тоже принимаются. Хотя может просто прохождения не было, это надо уточнить.

в этом участке диапазона АМ станций нет где пометил жёлтым , выделены для радиолюбителей модуляциями cw , ssb на вторичной основе, раньше для советских радиолюбителей в СССР был до 7100 потом с приобретением россией независимости разрешили до 7200 где работает весь западный мир ,ещё военные без спроса влазят на эти частоты .

Всем привет. Добавлю ещё одну проблему Ишима-003-1. После 35 лет работы стала врать цифровая шкала: при настройке на АМ выше 14 МГц показания становились заниженными, а выше 17 МГц вообще ноль показывал.

у моего старого японского приёмника которому уже за 40 цифровая шкала тоже врёт , для такой древней техники это нормально .

[Shuare]

... Проверил режимы V13 - они сильно отличались от тех, что в мануале: на эмиттере типа 0,1, на базе 0,6. Решил отрегулировать напряжения подбором R25. Оказалось, что указанные по схеме напряжения (Б 1,5 и Э 1,0) получаются при 8,2 КОм. С завода стоит 22 КОм....
Видимо, это была опечатка в документации, которую завод воплотил в конструкцию. Когда приёмник был новый, амплитуды хватало для шкалы, по мере старения амплитуда снизилась и её перестало хватать на самых высоких частотах. Так что, у кого шкала неустойчиво работает, обратите внимание на эмиттерный повторитель.

Вот только не считайте себя умнее разработчиков и заводчан! Скорее надо было просто поменять V13. Или проходной конденсатор (там случайно не К10-7 знаменитый стоит?)

[HyC]

Вот только не считайте себя умнее разработчиков и заводчан! Скорее надо было просто поменять V13. Или проходной конденсатор (там случайно не К10-7 знаменитый стоит?)

Скорее всего как раз та самая текущая БМТ-шка. И рабочая точка у каскада уехала.

[Shuare]

Скорее всего как раз та самая текущая БМТ-шка. И рабочая точка у каскада уехала.

Не поленился, залез в схему. С18, К10-7В, 0,047 . Ну а насчет съехавшей рабочей точки - конечно.

[galkin24]

интересно именно ваше мнение , как было до и стало после.

не помню, да и эфир за 15 лет поменялся, русскоязычных станций стало сильно меньше, светодиодных ламп сильно больше.
Вроде бы писалось, что после замены детектора нужно подстраивать последний контур ПЧ- я этого не делал.
Если сравнивать ишим-003 и ишим-просто, то 003 более чувствительный, менее шумный, звук более мерзкий, особенно на УП, после прослушивания башка квадратная.
Сегодня днем вертел оба. На СВ 003 лучше вытягивает станции, шумов меньше, более разборчиво, но и более утомительно. На ДВ сильно меньше шумов, у просто-ишима идет рокот конкретный. Однако 003 153 кГц не поймал, а простой поймал.

Я вот теперь думаю, у 003 или ПЧ вернуть в исходное заводское состояние, или дальше идти и уменьшать усиление в УВЧ. Иногда ( редко) при точной настройке в УП индикатор уходит сильно вправо и начинает раскачиваться, как бы возбуждение начинается и в звуке гул какой то появляется. Наверное усиление УПЧ чрезмерное. Понимаю, что от него выдающихся характеристик не получить, но как то прикипел к нему, покупал в 90е, примерно 4 стипендии отвалил за него и собственно был тогда доволен, но в основном слушал УКВ за 100 км.
В принципе хороший приемник для своих целей: прием УКВ и мощных вещательных станций АМ. Китайцев например в режиме МП ого-го как вещает, качественно. Мы же от него хотим почти всегда другого, противоположного, по отношению к тому, для чего он был создан. Вот вереньер его ругают все на чем свет стоит, а он ведь хорош, для того, чтобы настроить на известную частоту один раз в год.

[arkie]

Не поленился, залез в схему. С18, К10-7В, 0,047 . Ну а насчет съехавшей рабочей точки - конечно.

В точку! С18 оказался дефективным. Заменил его на заведомо годный, а родной R25 вернул на место. Режимы стали такими: Э 2,2, Б 2,9, К 5,9, т.е. не такими как в мануале. Но размах в т. 17 больше вольта, шкала работает как нужно, считаю, что проблема решена.

[YRI,LV]

не помню, да и эфир за 15 лет поменялся, русскоязычных станций стало сильно меньше, светодиодных ламп сильно больше.
Вроде бы писалось, что после замены детектора нужно подстраивать последний контур ПЧ- я этого не делал.
Если сравнивать ишим-003 и ишим-просто, то 003 более чувствительный, менее шумный, звук более мерзкий, особенно на УП, после прослушивания башка квадратная.
Сегодня днем вертел оба. На СВ 003 лучше вытягивает станции, шумов меньше, более разборчиво, но и более утомительно. На ДВ сильно меньше шумов, у просто-ишима идет рокот конкретный. Однако 003 153 кГц не поймал, а простой поймал.

Я вот теперь думаю, у 003 или ПЧ вернуть в исходное заводское состояние, или дальше идти и уменьшать усиление в УВЧ. Иногда ( редко) при точной настройке в УП индикатор уходит сильно вправо и начинает раскачиваться, как бы возбуждение начинается и в звуке гул какой то появляется. Наверное усиление УПЧ чрезмерное. Понимаю, что от него выдающихся характеристик не получить, но как то прикипел к нему, покупал в 90е, примерно 4 стипендии отвалил за него и собственно был тогда доволен, но в основном слушал УКВ за 100 км.
В принципе хороший приемник для своих целей: прием УКВ и мощных вещательных станций АМ. Китайцев например в режиме МП ого-го как вещает, качественно. Мы же от него хотим почти всегда другого, противоположного, по отношению к тому, для чего он был создан. Вот вереньер его ругают все на чем свет стоит, а он ведь хорош, для того, чтобы настроить на известную частоту один раз в год.

у меня нет ишим-003 и никогда небыло , конкретно дать совет по этому радио вам несмогу , общее для всех супергетеродинов если слишком шумный приём то это или прохождение диапазон шумит или приёмный тракт , конечно можно попробовать сделать отключаемый УВЧ и снизить усиление УПЧ тем самым снизив уровень шума радиотракта , это имеет смысл делать если приём ведётся на наружную антенну то тогда стоит даже АТТ поставить на входе приёмника уменьшив уровни по входу от антенны, к примеру в моём FRG-7700 на передней панели есть плавный регулятор усиления УПЧ очень помогает избавиться от шумов в паузах полная тишина но только когда нетребуется максимальная чувствительность радиотракта при использовании наружной антенны , если достают импульсные помехи от ламп то имеет смысл встроить nois blanker NB подавитель вырезает помехи от тиристорных регуляторов грозовые прочие разные искровые , от диапазонных входных фильтров зависит от того как они настроены , кстати в УПЧ тоже имеет смысл хороший пъезофильтр поставить или несколько с разной полосой пропускания и потом их коммутировать , видите сколько усовершенствований доработок можно ввести в ваш РП как говорят совершенству нет предела.

[Shuare]

...видите сколько усовершенствований доработок можно ввести в ваш РП как говорят совершенству нет предела.

Вот только в условиях большого города - часто не помогает ничего. У меня доработанный Р-309, аттенюатор по входу, симметричная экранированная рамочная антенна, - и ничего не помогает. Все забито помехами

[galkin24]

Решил поковырять свой ИШИМ-003, ибо страсть какой мерзкий звук у него.
Кроме того, УП - очень узкая, настроить точно по индикатору - нужно постараться.
Решил вернуть блок ПЧ-АМ в исходное состояние, то есть поставить назад КТ312В.
Ну и разобраться с детектором, сейчас стоит на транзисторе кт3102Д по схеме "детектор с малыми искажениями". Может опять диод поставить?
Сейчас у меня такой вопрос:
по заводской схеме ишим-003 сигнал с контура пч идет через конденсатор 0,05 мкф, потом последовательно через резистор 1 кОм на вход пьезокерамического фильтра, этот же вход фильтра шунтируется резистором 2 кОм на массу. ( так на каждом из двух фильтров)
В моей же плате сделано так ( ПО ЗАВОДУ, даже схему эту нашел, вероятно это 003-1):
конденсатор отсутствует вовсе( перемычка дорожкой), затем последовательно резистор 2 кОм, и шунтирующий резистор отсутствует.
Радиоприемник 92 года выпуска.
Может сделать по старому варианту? или это лишено смысла?

[galkin24]

Для начала поставил кт312в назад, хранились в коробочке 15 лет. ( V2 и V8, что интересно, все остальные кт312в в радиоприемнике в "белом" типа луженом корпусе, эти два - в "золотистом" - может это что то значит?).
Естественно номиналы резисторов вернул к заводским. Поставил резисторы по 10кОм, шунтирующие входы пьезокерамических фильтров. Их вообще не было. Поставил конденсаторы перед фильтрами, их тоже не было, 0,05 мкф не нашел, поставил 0,1.
Включил - ну усиление упало, индикатор отклоняется слабее. Без антенны совсем не шумит ( и с кт3102 не шумел), в отличие от просто-Ишима ( тот сильно шумный, и подлец ловит Радио России 999кГц без антенны вообще). На диапазоне 150 - 200 кГц - ничего нет, даже шума. Если включить без входного фильтра по питанию - треск есть. И вообще, есть много участков, на которых нет даже эфирных шумов. Радиостанции в диапазоне 3-3,2 МГц принимаются с большими искажениями, иногда пропадают совсем.
Решил вернуть заводской детектор, Д9в не нашел, попался Д9Д. Конденсаторы до и после детектора по 470 пФ тоже потерялись, поставил по 1000. Теперь почти все по заводу.
Включаю - стало лучше ( как с завода )
на 150-200 кГц вернулись эфирные шумы и помехи, на 153 кГц едва различимо бормочут румыны. Любители на 100м тоже стали нормально приниматься.
Короче, вроде нормально работает, и кажется чувствительнее просто-Ишима, звук стал получше. Но все равно, работа Ишима и Ишима-003 мне не нравится, собирают все помехи со всей округи. Стоит включить Океан-214( без наружной антенны) - и ишимы хочется отправить на чердак.
Чуда не произошло, создалось впечатление, что я с ними наигрался.

[galkin24]

Ковырял ещё свой ИШИМ.
Напомню, все вернул сначала к заводскому состоянию, кроме унч.
Первым делом заменил диоды кольцевого смесителя на BAS70-04 ( два диода в одном корпусе, соединены анод-катод, весьма удобно, потребовалось две штуки на весь смеситель.) Не поленился, поехал на дачу к "большому суррогату антенны". Что заметил, как бы стало меньше интерференционных мерзких свистов , но не уверен, что тут заслуга диодов, может просто прохождение было хорошим.
Далее, по совету Беленецкого изменил подключение кольцевого смесителя к транзистору v5, отключил нижнюю точку кольцегвого смесителя от истока (удалив конденсатор) и подключил её на массу. Сигнал гетеродина убрал со средней точки катушки L1 и подал на края катушки через два резистора по 470 Ом. Обещано было: транзистор больше не работает как паразитный смеситель, чувствительность снизится примерно вдвое. Еду на дачу. Про чувствительность - точно как было обещано. Индикатор - не колышится, только на 999 1035 и 1413 отклоняется до середины. Настраиваться приходится на слух -это жутко не нравится.
( Потом решил установить по совету из той же статьи кп327 вместо кп303Е, сделал и понял, что с заводской АРУ это работать не будет, злой сам на себя пошел спать в 4 ночи/утра, утром все распаял и собрал первый каскад УВЧ по заводу.)
Если чувствительность упала в УВЧ, решил поднять в УПЧ. Ставить опять кт3102 не решился, поставил 2n3904. По чувствительности примерно выравнилось до заводского состояния, хотя может и все равно осталась меньше.
По работе? Пока не понял, прохождение каждый день разное. Бесящих свистов в режиме СП не стало. Мощные станции отклоняют индикатор до границы синий-красный. Многие маломощные не отклоняют совсем, в то время как на океане отклоняется на 1-2 деления. Точно лучше, чем полностью заводской УВЧ и кт3102 в УПЧ - это было вообще дрянь! Индикатор улезал почти до отказа вправо, рев, свист переходящий в пержец, башка крадратная после 15 минут прогулки по эфиру.

Что так и не нравится: жесткий звук, утомляющий, это не прошло. Океан с тем же к174ун7+2гд-40 просто радует ухо, ИШИМ-просто тоже мягок по звуку, но свистит просто пипец!!! Про верньер 003-не говорю, он хорош, но я его ненавижу. Да, вот ещё что: вывод платы УПЧ-АМ, как я понял "выход звука" запаян не напрямую к кросс-плате, а через танталовый конденсатор типа к53, не может он окрашивать звук? Или все таки дело в пьезокерамических фильтрах? Ну вот не мой звук и все.

Зачем мне этот ИШИМ? Не знаю, дорог как память, купил лет 25 назад за три стипендии новым, дед увидел, услышал любителей на 3МГц - сказал хороший приемник. Но использовал я его в основном для приема укв с конвертером на ПС1, музычку слушал с областного центра за 100 км. Океан с его протухшими конденсаторами-капельками тогда совсем не радовал.

[fdr1]

Про верньер 003-не говорю, он хорош, но я его ненавижу.

Это непонятно, но звучит круто.

Зачем мне этот ИШИМ? Не знаю, дорог как память

Это знакомо. Периодически приходит в голову мысль: и на черта мне эти старые приемники? Возишься, возишься, а через 10 лет вещания вообще не будет ни на каких волнах. Ну, думаю, тогда буду дома сам себе на приемник вещать через генератор сигналов.

[Henadzy]

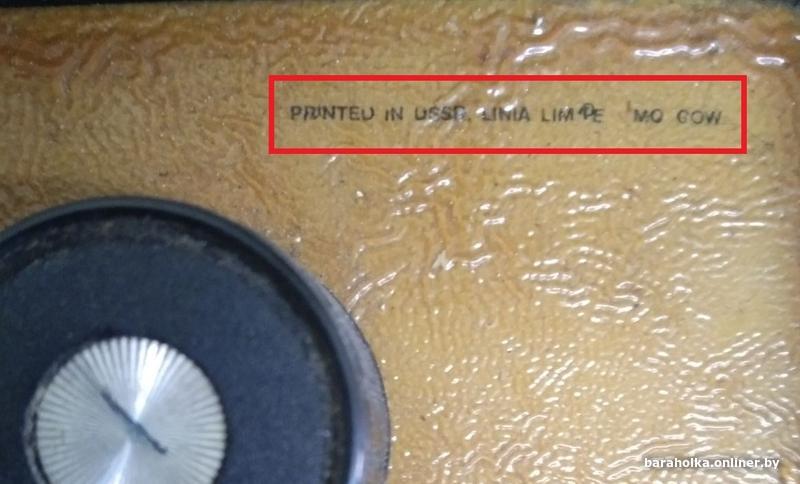

Добрый день всем! Я думаю, ТС не обидится, если дам взглянуть форумчанам на одно "чудо", которое вылезло сегодня на нашем аукционе. Я таких не видел, были три штуки Ишима-003 в обыкновенном исполнении, два светлых и один черный. Один светлый и сейчас стоит дома, иногда включаю... А это-что? Колхоз или действительно выпускались?

[Vygandas]

На экспорт могли в принципе делать, а Филипс тут как прикол, для африканских стран

[fdr1]

Что-то подозрительно. "Polar System" -- Полярная система? Что это вообще означает?
"Electronic Artwork Design" -- Artwork переводится как произведение искусства, шедевр.
Т.е. эта надпись по замыслу автора переводится как "Шедевр электронного дизайна" или "Шедевральный дизайн электроники". Судя по этой надписи это колхоз. Похоже, какой-то приколист с чувством юмора делал.

[Федот]

А это-что? Колхоз или действительно выпускались?

Естественно колхоз.

Как вы себе представляете что б завод такое выпустил?
Филипсное.

[Федот]

Что-то подозрительно. "Polar System" -- Полярная система? Что это вообще означает?

Мож кто-то хотел намекнуть про систему стереовещания в СССР с полярной модуляцией?
Но забыл, что ИШИМ моноприемник.

И еще надпись не поленился прилепить Hi-Fi (High Fidelity) — «высокая точность».
Как может моноприемник воспроизвести сигналы стереорадиостанций с высокой точностью?

Завод такой дури точно б не написал.

[demetrius2003]

В копилку. На выходных восстанавливал работоспособность (не внешний вид) приемника Океан-214. Прям вот похожая история. На КВ в начале (ВЧ участок) громкость станций нормальная и снижается к концу шкалы (НЧ участок). На каких-то диапазонах сильнее, на каких-то меньше. Гетеродин в диапазоны не вгонял. Просто докрутил по максимальной громкости входные контура и контура УВЧ. Может совпадение, конечно. Но приёмник тоже постперестроечный, "новый".

[Tofiq62]

От своего Ишима 003 я ждал многого в том смысле что будет уверенный радиоприём,но увы чуда не было.Коллеги на форуме рекомендовали хорошую антенну поставить чтобы был хороший приём радиостанций.Хотя обыкновенные радиоприёмники 1 и 2 классов на телескопическую антенну ловят лучше Ишима.
