Ну и в чем проблема:http://archive.espec.ws/section16/file19607.html
Немаловажно знать тип блока питания. И что-то мне подсказывает, что он был импульсный. Вероятно то, что в АЦП вольтметра использована К572ПВ5, которую категорически не рекомендуется питать от сети через трансформатор со сколь-нибудь значительной межобмоточной емкостью. В некоторых портативных приборах с ПВ5 даже было так, что сам прибор питался от съемного линейного источника (который устанавливался вместо батареи), а внутри прибора присутствовал импульсный преобразователь, от которого уже осуществлялось питание микросхемы АЦП. И все ради того, чтобы минимизировать паразитные емкости между АЦП и сетью.
Ну не знаю, что вы нашли - по моей ссылке ТО со схемой БП
И БП там самый обычный, линейный. Наверное, в трансформаторе первичка и вторичка на отдельных катушках каркаса намотаны.
Очень похоже (стр 88 ТО)... Существует еще куча способов уменьшить взаимную емкость обмоток
На самом деле, еще круче:Asmodey писал(а):БП там самый обычный, линейный. Наверное, в трансформаторе первичка и вторичка на отдельных катушках каркаса намотаны.
А в чем проблема? Обычный сердечник. если не путаю - Мстатор на таких делает трансы, чуть ли не от 10вт габаритной мощности. Каркасы - да, нестандарт. А в общем - можно и на броневом сердечнике намотать, только изоляцию между обмотками надо несколько мм толщиной и чтобы обмотки близко к железу не подходили
Не с теми, гораздо уже (или хуже:) ) Почитайте диапазоны измерений в ИЭ
Ну да, всего-то в 10 раз
И еще - В7-47 есть в Реестре, а ММЦ - нет. Не удивлюсь, если ММЦ вообще позиционируется как радиолюбительский Оно весмьма похоже но тем не менее разные приборы. Например В7-41 заявляется что гарантированно переживает падение с высоты не то метр не то полтора (я ронял со стола специально) и не боится влаги, с ним можно работать в дождь, он внутри весь запарафинен, его можно вообще в ведро с водой опустить, воду потом вытряхнуть, подсушить и работать будет.
так что точно измерить он может только синусоиду, а ММЦ-01 это не китай, а крепкий совдеп, для бытовки
Так это как раз и есть то о чем я говорил. Измеряет средневыпрямленное как положено, а проградуирован в среднеквадратичных как положено. То есть вы видите True RMS показания. Это как раз работает на любом сигнале. Он собсно иначе и не может работать потому-что детектор там аналоговый, с интегратором.
Это Вы как-бы передергиваете. Если детектор - средневыпрямленный, True RMS никогда не получите. Только цифры будут на синусе совпадать. True RMS детектор на порядок сложнее, и тестеры с ним стоят гораздо дороже
А на тех китайских что на амазоне продают, если написано True RMS, это правда или нет? У меня вот такой.

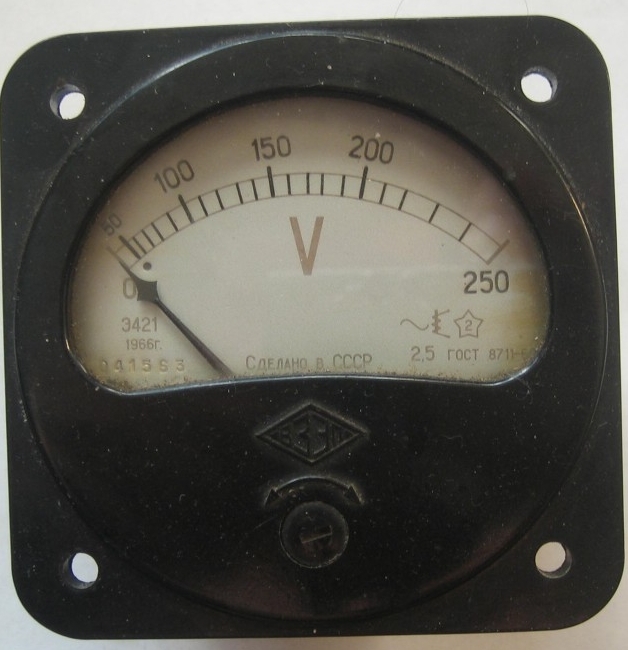

Купите электромагнитный вольтметр ( не магнитоэлектрический ) , ему по абсолютно по барабану какая форма напряжения потому что в нём нет выпрямителя.fdr1 писал(а): ↑31 янв 2023, 00:51А на тех китайских что на амазоне продают, если написано True RMS, это правда или нет? У меня вот такой.
https://www.amazon.com/KAIWEETS-HT118A- ... B08BL288LW
Это самый лучший вариант если нет возможности купить мультиметр. ДедФеном плохого не посоветует.
Ну если только из цены исходить - сложно сказать (на Али - 1500р), т.е. или верить, что написано - или схему искать. У меня на работе например тоже RMS, официально закупленные несколько лет назад что-то вроде 20 тыс.р., и их официально поверяют - соответственно они в Реестре есть (кстати - воспринимаю "True RMS" - как "в натуре, зуб даю, среднеквадратичный"
- раньше как-то просто писали RMS, т.к. он или есть, или просто средневыпрямленный детектор ) Ключевое - проградуирован как среднеквадратичный.
Что такое переключатель фазировки?
плюс-минус на каком контакте
Вообще-то это полярность называется
Когда единицу зажигал звук подавал ? Там у него внутрё импульсный преобразователь который формирует пачку питающих напряжений (в том числе и опорник, из-за которого при неисправном преобразователе прибор постоянно в перегрузе и рисует единицу или орет, когда из-за перекоса питания оралка с тормоза слетает). В преобразователе армяне. Они гарантированно сухари. Меняйте. Вообще все электролиты меняйте. Там их штук шесть всего. Только аккуратно, дорожки не пооборвите, плата невероятно нежная. Лучше паяльную станцию и не греть жало выше 260 градусов.
Вот именно, это подходит для синусоидального сигнала и совсем не годится для измерения напряжения другой формы, потому что это совершенно разные детектора для измерения средневыпрямленного и среднеквадратичного напряжений.
"6000 отсчетов к измерению переменных напряжений ни какого отношения не имеют, это просто разрешение АЦП, или какое максимальное число отображается на индикаторе в выбранном диапазоне(при чём не важно, это диапазон напряжений, или это Омы, КИЛОмы или Мкф), для К572ПВ5 имеющего всего 2000 отчетов, максимальное число на индикаторе это 1999, а для АЦП с имеющего 6000 отсчетов, максимальное число на индикаторе это 5999, только и всего. Сейчас на аликспресе можно дёшево купить мультметр с 10000-ми отчетов, показываюшего максимальное число на индикаторе 9999 например Aneng 621A в, средняя цена 1500 рублей.
Конденсатор большой емкости (от 1000 мкФ) к проводам от БП непосредственно в месте подключения их к вольтметру.
У китайцев наверное эти отсчеты могут означать что угодно. Хотя это называется шириной и разрядностью шкалы.
Наверное - это круто.
Мне не очень понятен ваш вопрос. Типа зачем радиолюбителю в хозяйстве нормальный измерительный прибор а не брехунок за 300 рублей (они у меня тоже есть и я пользуюсь ими там где это уместно). Могу и напряжение в розетке померить конечно. Он позволяет.
ТАКОЙ в хозяйстве, явно с перебором.
А таковую измериловку клиенты приносят? Или как?
У этих мультиметров, APPA107 и APPA109, одинаковое количество отчетов 20000 поэтому и шкалы у них абсолютно одинаковые, максимально показываемое число 19999, то есть АЦП у них 4.5 разрядный в отличии АЦП К572ПВ5 которая 3.5 разрядная стоящий в В7-47 и имеет 2000 отчетов и может показать на индикаторе только 1999. А отличие APPA109 от APPA107 состоит в том, что первый может записать в регистратор 40000 показаний, а второй только 6000 показаний, то есть это просто запись в память, как пользоваться регистратором, (эта функция называется DATA LOG) страницы 22 и 23 инструкции. Эта функция к отчетам не имеет ни какого отношения. APPA107 и APPA109 относятся к профессиональным приборам, но цены у них просто конские, зо то что включены в госреестр. Для дома если нужен по точней лучше это, ZT219, цена на алике 2500 рублей
те же 20000 отчетов и 4.5 разрядный АЦП. Не хочу расстраивать, но возможно межобмоточная емкость трансформатора сделала свое черное дело. Сам не сталкивался, но попадалась в интернетах инфа, что злосчастная емкость не только показания искажает, но может стать причиной выхода из строя микросхемы АЦП. Недаром такой хитрый трансформатор в родном БП, а у китайской поделки первичка-вторичка одна на другой лежат.
