Непонятна маркировка конденсаторов

[vik7]

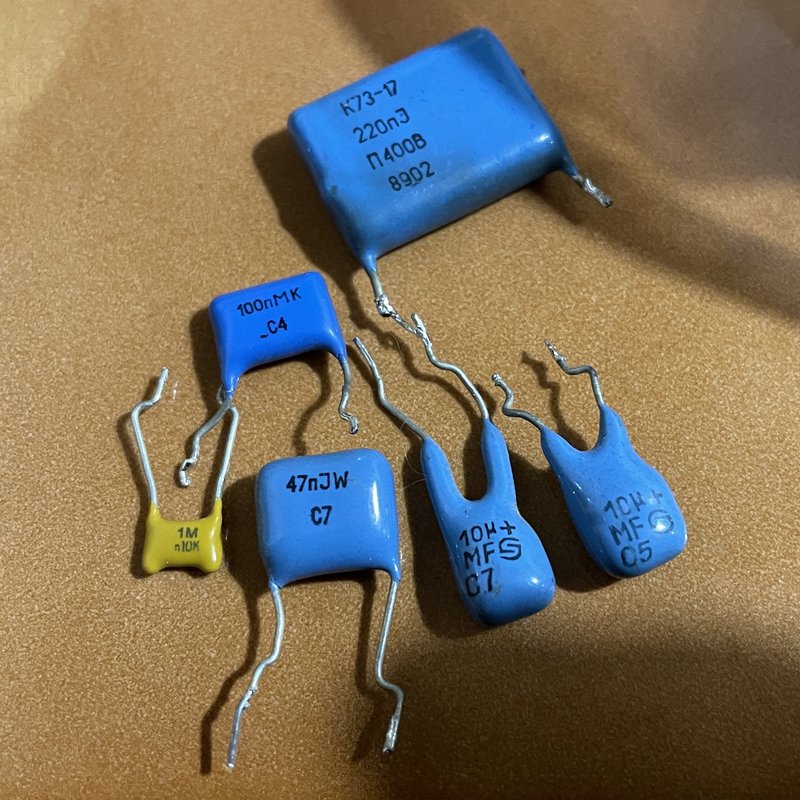

Помогите разобраться
К73-17 или К73-9 то же кто его знает.

Ёмкость понятно а что дальше ?
KD1_2_3_4_5_6_7 , MD что обозначают ?
В известные мне цифро-буквенные обозначения не как не вписывается.
Предположить что D это 0,5% очень маловероятно. Вроде бы у данных типов самые точные 5%
Ну и если К это 63 в. то же как то не подходит. По внешнему виду ну не как не меньше 250 -ти. в.
Если М это 20% то что тогда D ? Оно не каких напряжений не обозначает.

[bluezmoon]

Вчера тоже сим вопросом озадачился,кроме синих еще и желтые.

[vik7]

Радует что не один я такой

[fdr1]

А вот тут не пробовали искать?
https://zhevak.wordpress.com/коды-напря ... енсаторов/
Хотя там речь только про импортные вроде.

[vik7]

fdr1, Что то там есть, требует внимательного изучения.

[fdr1]

fdr1, Что то там есть, требует внимательного изучения.

Да, там статья на 20 страниц. Кстати надо ее сохранить, т.к. это из таких самодельных веб-сайтов, что появляются и исчезают внезапно.

[vik7]

..,кроме синих еще и желтые.

Жёлтые К73-9 будут. К73-17 только синие и зелёные.

[fdr1]

Вот тут еще посмотрите, там как раз про отечественные, может и есть что полезное.
https://aspektcenter.ru/tablitsa-kondensator-i-analogi/

[Shuare]

К - 10%
М - 20%
D - 2019год , цифра - месяц
вариант D - 10 вольт как-т не катит, так что напряжение скорее по размеру корпуса

[vik7]

fdr1, По последней ссылке известные , стандартные обозначения.
В моём случае они не как не подходят.
По предыдущей ссылке подобные вопросы без ответов.

[vik7]

D - 2019год , цифра - месяц

А эти данные откуда ?
Оно вроде похоже. Только точно знаю что мои конденсаторы значительно старше. 90-е года.

[bluezmoon]

Мне вчера плата из отечественного цветного телевизора попалась начала 90-х,там вот такие непонятные обозначения.

[bluezmoon]

На электролитах тоже

[vik7]

А я раздобыл эти и многие другие с завода который поставлял конденсаторы на телевизионные заводы. И ещё часть уже поставленных с Днепропетровского радиозавода.

[bluezmoon]

Они импортные?

[ДедФеном]

Когда попадаются такие плёночные окукленные , я их все принимаю по умолчанию за 63в и не заморачиваюсь.

[Sergej-K]

Бывает и такое.

[Shuare]

А эти данные откуда ?
Оно вроде похоже. Только точно знаю что мои конденсаторы значительно старше. 90-е года.

А фиг его знает. Пытаюсь собирать информацию отовсюду, часто не сохраняя источник. По процентам - вроде стандарт есть, а вот остальное... особенно если 90-е гг, тогда могли маркировку с потолка лепить, а все паспортные данные указывали на коробке. Так что напряжение - лучше всего именно по размеру корпуса брать, из справочника, но только если точно известно, что это именно отечественные. К73-9 и К73-17 имеют, если не путаю, разные типоразмеры корпусов, так что отличить можно

[vik7]

bluezmoon, Ну у Вас всё проще.
По порядку как на картинке.
0,22 мкф. 5% 400 в.
0,1 мкф. 20% 63 в.
Жёлтый пропускаю
0,047 мкф. 5% 250 в.
Капельки то же пока пропущу.

Вторая картинка
0,022 мкф. 10% 400 в.
0,47 мкф. 20% 63 в.
0,1 мкф. 10% 400 в.

[Sulphur]

А я частично (не знаю напряжения, отклонения от номинала) не пропущу. Жёлтый - 100 пФ, капельки - 10 мкФ.

[fdr1]

Когда попадаются такие плёночные окукленные , я их все принимаю по умолчанию за 63в и не заморачиваюсь.

Вот и я тоже, если на корпусе не написано черным по белому напряжение, то принимаю за низковольтные. Только что ставил в приемник конденсаторы, снятые с какой-то бэушной платы, на них куча символов, в т.ч. так и написано: 430 V~, 230V=.

[vladnik]

Ну у Вас всё проще.

Капельки то же пока пропущу.

Тантал, советский. Там напряжение всё маленькое, не больше 16, редко 25 вольт.
А обычно, 6,3, а то и 3,6 бывает.

[vladnik]

Жёлтый пропускаю

Жёлтый - КМ-ка современная. Не более 100В обычно(63 бывает)
Вот тут тоже таблица есть кодовой маркировки напряжения(типа) -
https://svet202.ru/teoriya/kondensator-100.html
Ниже по тексту.

[vladnik]

Для тантала такая таблица есть -
буква e G J A C D E V H (T для танталовых)
напряжение 2,5 В 4 В 6,3 В 10 В 16 В 20 В 25 В 35 В 50 В
Тогда с7 - это 16В, 2007 год наверное.
Хотя, с 90-х годов маркировка на разных заводах могла быть своя.
Кто во что горазд.

[AUgust]

bluezmoon писал(а): ↑..,кроме синих еще и желтые.

Жёлтые К73-9 будут. К73-17 только синие и зелёные

К73-17 ещё были чёрные и тёмнокрасные, и корпуса двух типов, Тип1 и тип2, в Радио, помойму начала 90х, была инфо.

[Serjio]

Помогите разобраться
К73-17 или К73-9 то же кто его знает.

Не-е... не угадали. Это К73-5.
После маркировки ёмкости всегда идёт (по ГОСТу) допуск.
На этих конденсаторах нет маркировки напряжения потому, что они выпускались только на 250 вольт и с допуском 10 и 20 %.

К - 10%
М - 20%
D - 2019год , цифра - месяц

Правильно сначала...а дальше ошибка. Новгородский завод закрыли в 2011 году. Эти конденсаторы 1990-92 года примерно...лень искать точную маркировку даты.

Тантал, советский.

Не-е... не угадали. Это импортные конденсаторы. На них и логотип изготовителя написан.

[vladnik]

Не-е... не угадали. Это импортные конденсаторы. На них и логотип изготовителя написан.

Ну если экс-СНГ страны считать зарубежьем - то да.
А так да, вы правы, может и не тантал, а тантал ниобий, а скорее это даже - К53-19 - https://eandc.ru/pdf/kondensator/k53-19 ... e546330768
А завод "Неон" бывший.

[Serjio]

А завод "Неон" бывший.

Завод "Неон" находится в Мордовии. И он никогда конденсаторы не выпускал.

Эти конденсаторы 1990-92 года примерно...лень искать точную маркировку даты.

Посмотрел... 1993 год... месяца с апреля по декабрь. Даже видно как падало качество изготовления...по маркировке...

[vik7]

Serjio, Спасибо!

Это К73-5.

К73-5 встречались в аппаратуре только такого вида, оранжевые.
Теперь всё понято по конструкции мои точно такие как на картинке только цвет другой.

Новгородский завод закрыли в 2011 году. Эти конденсаторы 1990-92 года примерно...

Именно с этого завода. Год может чуть позже 92-го. Точно не помню.
Осталось одно но...
При одинаковой ёмкости и одинаковых остальных обозначениях габариты разные.

[Serjio]

К73-5 встречались в аппаратуре только такого вида, оранжевые.

У меня таких же полно красного цвета. Это просто более ранние...на вашем фото образца 1986 года выпуска. Тогда их ещё лаком не заливали...были просто матовые...

При одинаковой ёмкости и одинаковых остальных обозначениях габариты разные.

Габариты в даташите указывались разные...точного размера (ширпотреб он и есть ширпотреб) не было и от года выпуска это тоже зависело.

[bluezmoon]

Мои желтые вот где живут



1992г.Мкрсх бусурманские,может и конденсаторы тоже?

[Serjio]

Мои желтые...
...бусурманские,может и конденсаторы тоже?

Нет отечественные К10-17б. Изготовитель ООО "Кулон".

[bluezmoon]

отечественные К10-17б. Изготовитель ООО "Кулон".

Нашел по наименованию в чипедипе.Только там уже витебского Монолита они.
