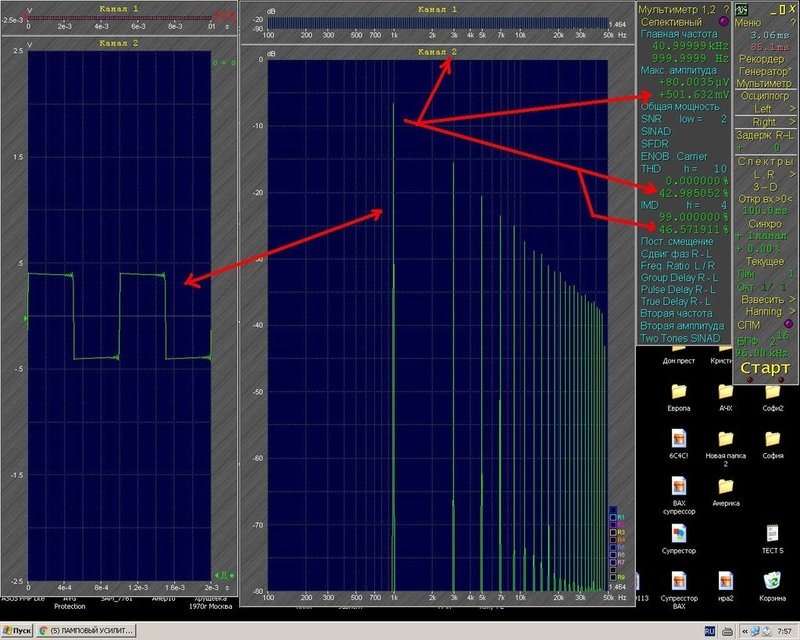

Предусилитель "TLM4317_PreAmp" с Кг < 0.001% во всей полосе частот
(получена за счет небольших изменений схемы усилителя для наушников
viewtopic.php?f=5&t=108563)
Изменения:
1. Поскольку предусилитель работает она относительно высокоомную нагрузку (от 300 Ом), снижен ток выходного каскада
Снижение тока выходного каскад снизило нагрев выходных LM317/337 (на них выделяется тепловая мощность не более 0,6 Вт)
2. С целью исключения проникания фона на вход первого каскада, полностью исключена схема смещения входного каскада.
С учетом Кус = 5.3, шумы составляют -80дБ
Если уменьшить Кус до единицы, то шумы предусилителя составят -94дБ
Поэтому не стоит задавать лишнее усиление предусилителю.
Сейчас Кус выбран из условия, что далее будет идти пассивный темброблок
Если темброблок не нужен, то достаточно Кус = 2..3 (увеличивая пропорционально номинал R4)
При этом шумы составят -86...-90дБ
Входное сопротивление составляет 100кОм (определяется номиналом R2).
Если так много не нужно, то целесообразно R2 снизить до 47кОм.
Поскольку вся схема построена на ГСТ (в качестве нагрузки каскадов),
то схема может иметь широкий диапазон питающих напряжений (в пределах +/-8...20(22) вольт)
Напряжение питания "снизу" ограничена необходимой максимальной амплитудой выходного напряжения,
а напряжение питания "сверху" ограничено допустимым входным напряжением для LM317/LM337 (до 40 вольт)
За счет исключения схемы смещения входного каскада, как относительный недостаток - напряжение на средней точке составляет -5,5 вольт.
С этим можно вполне смириться с учетом того, что при этом неискаженная амплитуда выходного сигнала составляет:
- 6 вольт при питании +/-15 вольт
- 9 вольт при питании +/-20 вольт.
что вполне достаточно (тк типовое входное напряжение оконечника составляет 0,7...1,0 вольт).
Кроме того выходной электролит имеет комфортное постоянное поляризующее напряжение.
Для получения более высокой амплитуды выходного напряжения (добавка на +5 вольт), необходимо организовать смещение напряжения на входе первого каскада (примерно +7,5 вольт).
Смещение реализуется дополнительным делителем напряжения (15кОм + 15кОм*) от положительного источника питания к которому подключается нижний вывод R2.
(реализацию смещения можно посмотреть на схеме усилителя для наушников TLM4317 - по ссылке вверху)
