Настройка ВЭЛС 51ТЦ-492 по настроечной таблице

[zoligal]

Добрый день, всем добрым людям!
Несколько дней назад, создавал тему с субмодулем цветности СМЦ-2П. С ним разобрались, но вопросы остались.
Главный вопрос был с pal и он решён.

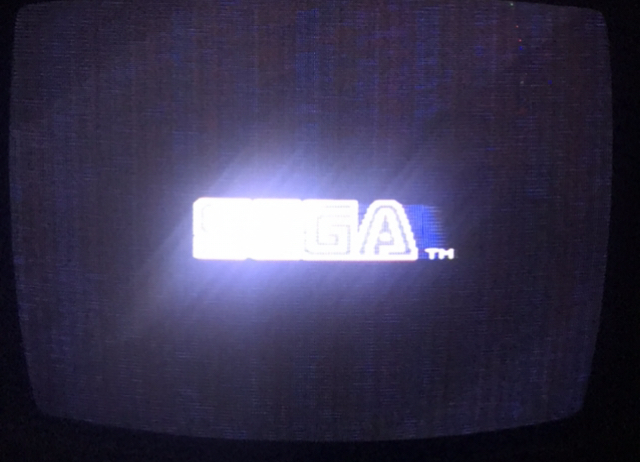

Я уже почти совсем опустил руки в надежде разобраться с “тянучками” (см.фото) на экране с приставки SEGA и видимо ввёл себя в заблуждение по собственной невнимательности.

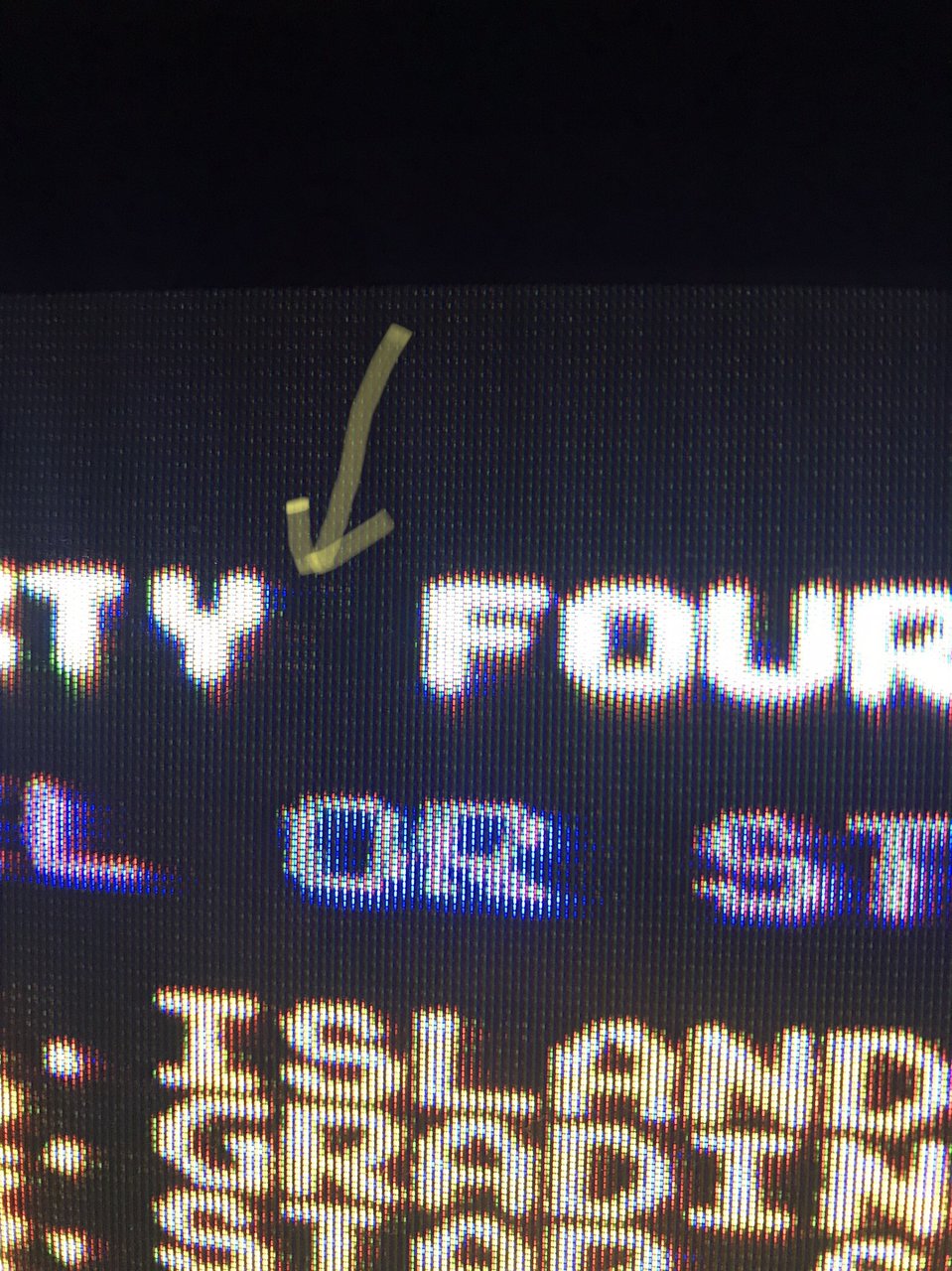

Оказалось, что от приставки Dendy тоже, (см. второе фото) есть «тянучки», но они менее заметны, вероятно по причине разности сигнала и других технических разновидностей приставок.

Теперь главный вопрос! Как правильно настроить данный телевизор по настроечной таблице, чтобы исключить эти «тени»?

[Ящер]

Приставку через тюльпаны или антенный вход подключаете??
Тянучки свойственны секаму. Либо на видеоусилителях выходных напруга ниже нормы
Возможно также неточное сведение лучей

[zoligal]

Приставку через тюльпаны или антенный вход подключаете??
Тянучки свойственны секаму. Либо на видеоусилителях выходных напруга ниже нормы
Возможно также неточное сведение лучей

А что по антенне, что по композиту - все одно

[old_hippie]

Для начала просто петлёй размагничивания пройдитесь. Сведение действительно не в нулях. Но для телеков того времени - в общем, сносно.

[A.T.]

Тут больше похоже на "след" от видеосигнала. А уж где он размазывается можно гадать вечность. Тут надо набор разных кабелей, гнёзд, модулей НЧ входа, СМРК и т.д.

Либо кинескопу уже плохо. На регулировку яркости тянучки реагируют?

[zoligal]

Тут больше похоже на "след" от видеосигнала. А уж где он размазывается можно гадать вечность. Тут надо набор разных кабелей, гнёзд, модулей НЧ входа, СМРК и т.д.

Либо кинескопу уже плохо. На регулировку яркости тянучки реагируют?

Яркость туда-сюда и тянучки остаются. Только если совсем темно сделать, то не видно, но тогда и вообще ничего не видно.

[old_hippie]

Тут больше похоже на "след" от видеосигнала.

Посмотрите на букву L. Гооризонтальная линия чётко развалилась - зелёный посередине, синий выше, красный ниже.

То же с вертикалью - зелёный, правее красный, ещё правее - синий.

Тянучка по полосе пропускания - а телек вообще-то умеет, широко? Там по яркостному 6,5 МГц максимум, а по цветностному - ещё меньше...

640х480х16 - около 5 мегагерц полосы требуют...

[Растаман]

В идеале, генератор видеосигналов конечно нужен. Хоть на время взять попользоваться. По точечному полю удобно настраивать сведение, а грубо, - по сетке. Чистоту цвета посмотреть. Там же и модуль цветности проверить.
