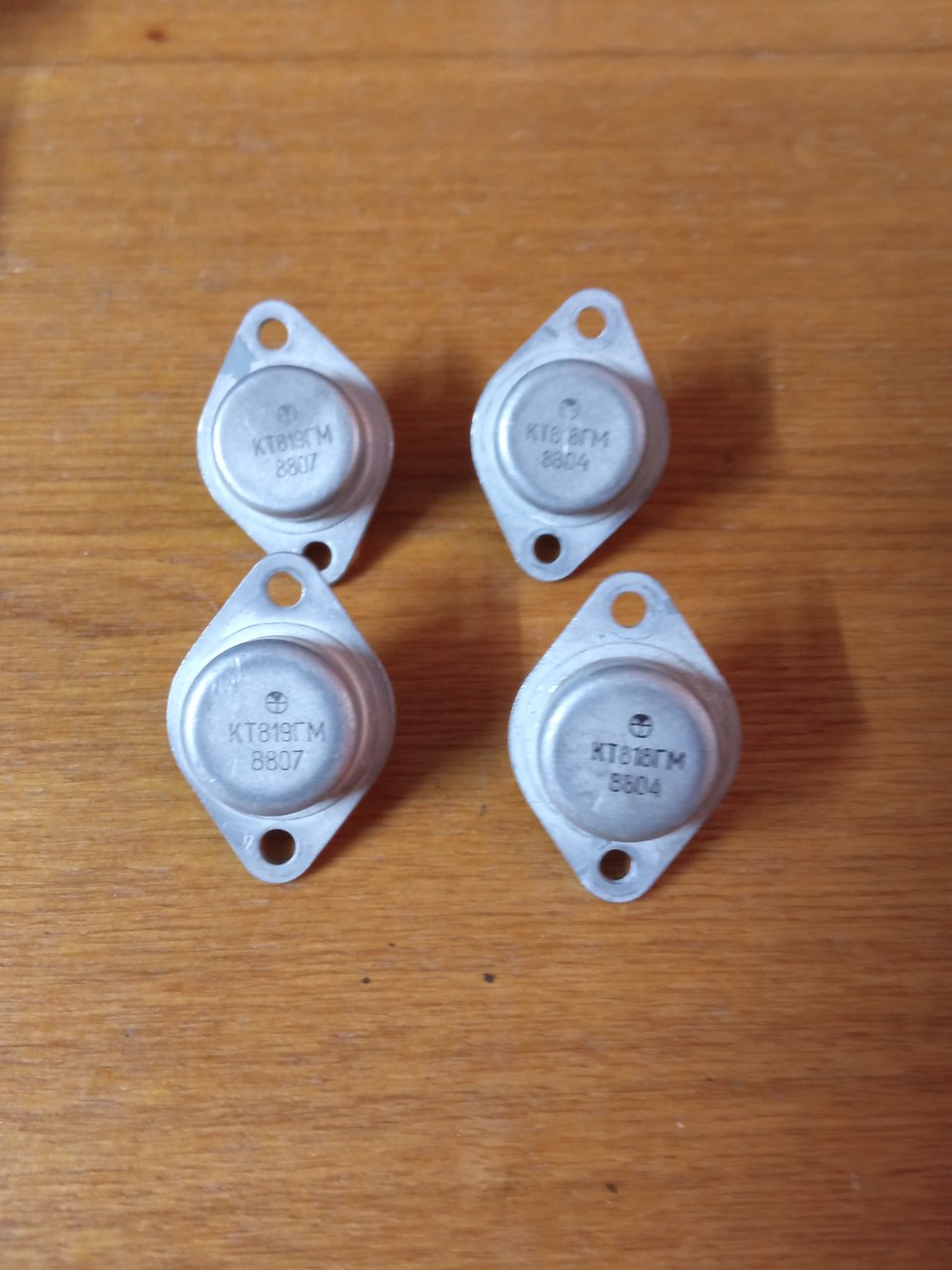

Транзистор кт818гм помогите определить подлинность

[fikssn]

Не думаю что усилитель работал с этим транзистором. Видимо чей то не завершенный ремонт. Начали,но не закончили.

Если у этих транзисторов, выходных и этого год выпуска совпадает, то усилитель работал именно с этим транзистором. А для проверки нагрузите минусовое плечо стабилизатора где стоит этот транзистор отрезком спирали от электроплитки сопротивлением 6-7 Ом, ток в цепи при напряжении 37 вольт будет от 5 до 6 Ампер и погоняйте его полчаса час, если ваш транзистор это выдержит, значит нормальный.

Усилитель год выпуска судя по деталям 1988. Видны попытки ремонта(не заводские пайки, отвал дорожек, флюс и.т.д). Кто и когда делал ремонт я не знаю. С выходными вроде все понятно, подозрения он не вызывают. В БП стояли кт819гм и кт818гм который я уже вкладывал. кт819гм из БП тоже вызывает вопросы, у меня сложилось впечатление, что он выкрашен серебрянкой и по верху нанесена маркировка. Так же у транзисторов 86-88г изоляторы больше чем у 90-..годов.

[3462]

Если нужен результат, а не гадания что там на самом деле и кто и это сделал и до сих пор не наказан, то думаю что самое надежное - проверить параметры самому.
Потому что гарантией годности, может быть только индивидуальная проверка каждого силового транзистора. Прибор или самодельный стенд, транзистор на радиатор и начать снимать характеристики.
Если раньше могли подсунуть бяку, то со временем бяка лучше не станет.

Впрочем, как-то проверял на напряжение КТ819 в металле. Пара КТ819А конца 80-х спокойно выдержала 70В. Больше и не надо было. Были установлены в блок питания, где работают до сих пор. А вот чип-диповские 2N3055 по 150р горели только так. Конструктивная особенность упрощения конструкции, влияющая на ОБР....
Никому нельзя верить...

[fikssn]

Потер я этот кт819гм ацетоном и стал он у меня кт841а 89 10. По стенду после всего увиденного согласен на 100%.

[novosibiretc]

Да уж, а мне как-то до конца не верилось . Вот Вам и Брянск. Кто там у нас из Брянского "Кремния"? Пусь сам расскажет!

[fikssn]

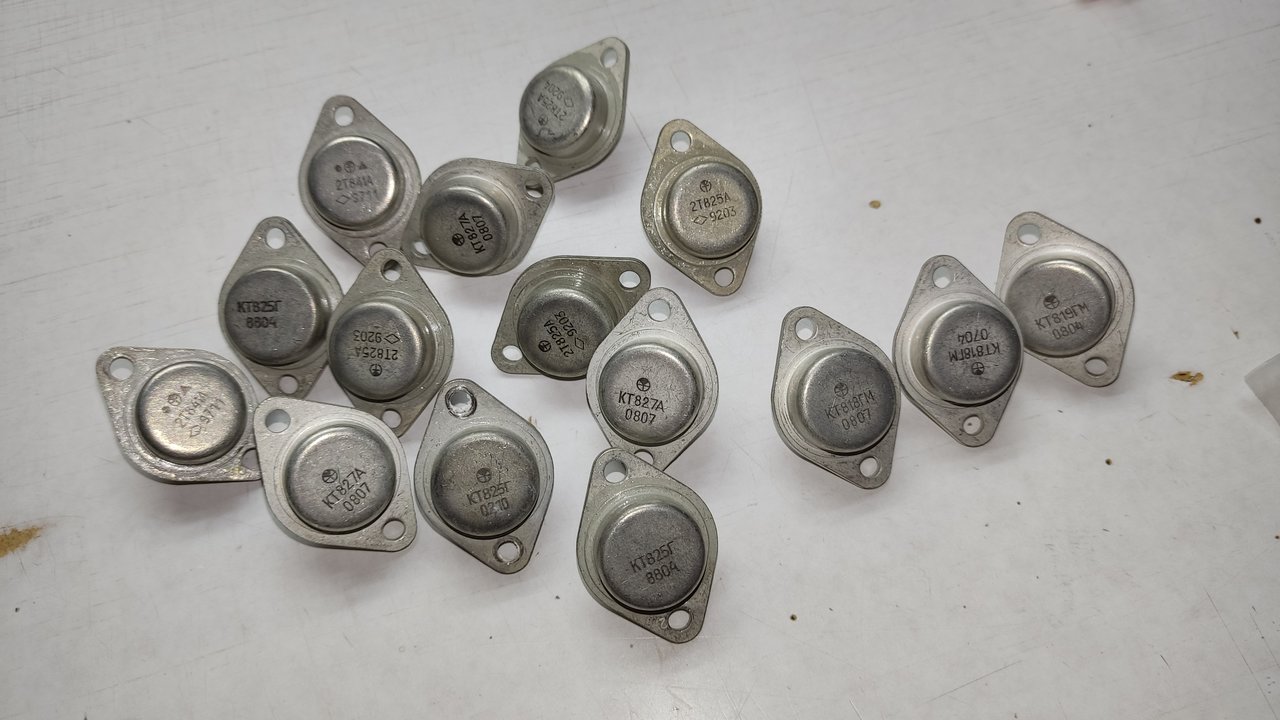

Посмотрел свои старые запасы кт818-819, нашел один 18 86 года и штук пять 19 90х -годов. 19 все разные если смотреть со стороны фланца и все с маленькими изоляторами. Потер все ацетонм , с 19 смывается маркировка, а с 18 нет,но это ни о чем не говорит, только о качестве краски я думаю.

[old_hippie]

Потер все ацетонм , с 19 смывается маркировка, а с 18 нет,но это ни о чем не говорит, только о качестве краски я думаю.

Есть разница - маркировка прямо по металлу, или маркировка по крашеному серебрянкой корпусу. Второй случай - перемаркировка. Вопрос, кем, когда и почему. Есть и "легальные" случаи.

[Oleg456]

Потер я этот кт819гм ацетоном и стал он у меня кт841а 89 10. По стенду после всего увиденного согласен на 100%.

У нас в Воронеже перетертые КТ818 и КТ819 именно так и выглядели, надпись сверху по серебрянке, но самое смешное в этом же магазине Радион, транзистор 2Т841 стоил 230 руб. а перетёртый в 819ГМ, всего 86 руб.

[Wladimir_TS]

Быть может он из бракованного 841го делался ? Да и вообще ценообразование в магазинах радиодеталей было весьма странным.

[Shuare]

Когда-то (лет 20 назад) покупали у Брянска КТ8101/02. В какой-то момент не оказалось у них с буквой А, предложили официально отобрать из партии с Б и перемаркировать. Не рискнули...

[ctulxu]

надо конечно посмотреть на фланцы транзисторов снизу,и при этом разных годов выпуска-предполагаю,не должно быть больших отверстий под изолятор вокруг вывода,напряжение небольшое.а там отверстия как у кт838,846-у них напряжения рабочие в разы больше чем у 818-819.

[Tofiq62]

А какой был смысл в таких махинациях.Если допустим покупатель был профан то все равно специалист определил что транзистор перетертый.

[Shuare]

А какой был смысл в таких махинациях.

Я думаю - расчет был на оптовых покупателей. Когда транзистор доходил до места монтажа, продавца давно след простыл

[ctulxu]

А какой был смысл в таких махинациях.Если допустим покупатель был профан то все равно специалист определил что транзистор перетертый.

транзисторы определенных типов более востребованы относительно других,вот делали невостребованный товар-очень ходовым. в общем хз что превращалось в нормальный продукт и продавалось. специалист определит или нет,дело случая,а вот покупатель денежку отдал и пошел,и не каждый будет обратно нести товар(далеко до места где покупал,времени жаль из-за 3х копеек потраченных,доказательства тоже нужны,в общем тут вариантов море).

[Сантехник]

Давайте вернёмся в начало. А к чему все танцы с бубном??? Ну оскомину набило. Нет уже 20-30 лет мало мальски приличных 818/819 и нефиг их искать. ставим импорт только не 10А, а 20А с большей рабочей напругой повторяемостью и коэффициентом усиления. и фсё. Ну зачем над собой так издеваться?

[Vygandas]

Нет уже 20-30 лет мало мальски приличных 818/819

Совершенно верно !

[Борисович]

Вброс сделаю.
Транзистор 2N3055.
Куплен лет 10 назад.Перемаркёр по алюминиевой краске.



И какой же тип там окажется?
Делайте предложения.А может и ставки

[Shuare]

Нет уже 20-30 лет мало мальски приличных 818/819 и нефиг их искать.

Все бы так, но есть аппаратура, куда можно поставить только их, иначе - замучаетесь согласовывать замену. Не забывайте, что домашний ремонт - это проценты от того объема всяких промышленных (ну или обзовите их правильнее) ремонтов

[IS]

Нет уже 20-30 лет мало мальски приличных 818/819

Совершенно верно !

Есть еще некоторые запасы пороха в пороховницах.
И, скорее всего, не у меня одного.

[old_hippie]

но есть аппаратура, куда можно поставить только их, иначе - замучаетесь согласовывать замену.

А вот тут - перемаркировка в помощь! =)))

[FAI4]

Поговорил сейчас со специалистами с Кремний.
Посоветовали следующее (для жаждущих получить "оригинал" в малых количествах):

На сайте Кремния, страница с параметрами изделий
https://group-kremny.ru/catalog/diskret ... rovodniki/

указан адрес электронной почты:
bc@kremny-m.ru

Туда можно направлять заказы хоть на 1 шт любого изделия любой цены (хоть 60 копеек).

Все пришлют, но соответственно нужно будет оплатить почтовые расходы.
(сказали, что доставка до Москвы обходится примерно в 500 рублей)

Изделия будут оригинальные, с гражданской приемкой.

Можно заказать и спецприемкой, но там ценник дороже как минимум на порядок.

Как то так...

[Сантехник]

FAI4, Позитивная новость, такое прям в шапку сайта нужно.
Хотя всего лишь розничная торговля от производителя. Но очень похвально что есть розница , есть от 1 шт, и есть пересыл. Для производителя это всё ещё редкость. С другой стороны практически любая шарага в наше время может заявить что мы прям всё сами и мы одно целое "группа компаний". Видимо все накладные сидят в почтовых расходах. Знакомо.

(для жаждущих получить "оригинал" в малых количествах):

В давние времена это малое количество было от 100 тыс шт.

[Сантехник]

IS, да у Вас ещё и 2Т819, как они вообще сохранились ??? это сколько нужно было коробок приватизировать то! Я плюшкин, но у Вас Коэффициент хапучести явно выше чем у меня.

[IS]

Коэффициент хапучести

Я бы сформулировал иначе - спасение.
Завод развалили, все прахом пошло.. Теперь там куча торговых центров.

[novosibiretc]

IS, да у Вас ещё и 2Т819, как они вообще сохранились ??? это сколько нужно было коробок приватизировать то! Я плюшкин, но у Вас Коэффициент хапучести явно выше чем у меня.

Я бы за 88-й год тоже шибко не радовался; "меченый" уже наворотил делов! Народ не работал, а политику горлопанил, бегал, водку и продукты шукал. Коопердативы крали госсобственность вовсю. Чем угодно занимались, только не трудом праведным. Да, ещё о "миллионах" мечтали...

[Сантехник]

novosibiretc, А если месяц "12" был на маркировке так вааще труба! смотри в оба глаза и перепроверяй 10 раз.
На известном нам с Вами заводе, мой товарищ мог любой кристалл посадить на любую подложку и разварить в каком угодно корпусе, только смысла это большого не имело, да и затратно слишком.

[GruVital]

Тоже есть маленький запас

[FAI4]

Все Кремний хаят, а как использовать - так кремниевские транзисторы ставят ...

[Виктор ФФФ]

На самом деле разные кристаллы у разных производителей одних и тех же транзисторов не так уж и часты, хотя и встречаются. В данном случае трудно что то сказать. Нужно еще похожий искать. К сожалению большинство моих ссылок на мощные транзисторы радикал похерил. А оригиналы разбросаны по архивам и в одну кучу сложно собрать. Буду иметь ввиду. Сейчас понемногу восстанавливаю.
Тут еще один интересный нюанс - корпус. Я как-то раньше на него внимания не обращал. Корпус в топике стальной с запрессованным медным диском. Поискал среди своих, но такой и не нашел в советских транзисторах, только в иностранных. Не все конечно посмотрел, только те, что близко лежали.

Вот наши - сплошное основание -

Железный сплав.
Далее фасонная медяшка и на ней сам кристалл.



А здесь добавлен круглый диск. Возможно медный.



Иностранные -
В "железное" основание впрессован медный диск.





У левого верхнего транзистора основание полностью медное.

Что касается 3055, то там полный капец - я их с косой десяток разбирал - все разные внутри.)))

[АлексейГрей]

Поговорил сейчас со специалистами с Кремний.
Посоветовали следующее (для жаждущих получить "оригинал" в малых количествах):

На сайте Кремния, страница с параметрами изделий
https://group-kremny.ru/catalog/diskret ... rovodniki/

указан адрес электронной почты:
bc@kremny-m.ru

Туда можно направлять заказы хоть на 1 шт любого изделия любой цены (хоть 60 копеек).

Все пришлют, но соответственно нужно будет оплатить почтовые расходы.
(сказали, что доставка до Москвы обходится примерно в 500 рублей)

Изделия будут оригинальные, с гражданской приемкой.

Можно заказать и спецприемкой, но там ценник дороже как минимум на порядок.

Как то так...

Рано радуетесь!
Они не могут продать частникам детали содержащие драгметаллы!
А по сути все транзисторы содержат драгметалл!
ВСЁ!
Идите в .... в чипдип!

[Shuare]

Рано радуетесь!
Они не могут продать частникам детали содержащие драгметаллы!

Обоснуйте, со ссылками на документы. Иначе - блаблабла

[FAI4]

Рано радуетесь!
Они не могут продать частникам детали содержащие драгметаллы!
А по сути все транзисторы содержат драгметалл!
ВСЁ!
Идите в .... в чипдип!

- вы писали на указанный адрес электронной почты?

Какой получили ответ?

[АлексейГрей]

Обоснуйте, со ссылками на документы. Иначе - блаблабла

Опомнись, дядя!
Что обосновать?
Я написал на эту почту и мне ответили, что по закону детали с содержанием драгметаллов продать могут только зарегистрированному предприятию, но не физлицам! Всё!
Какие еще документы?
Напиши сам и подожди ответ!

[FAI4]

Я написал на эту почту и мне ответили, что по закону детали с содержанием драгметаллов продать могут только зарегистрированному предприятию, но не физлицам! Всё!
Какие еще документы?
Напиши сам и подожди ответ!

- не соответствует действительности.
Причина отказа скорее не связана с "физлицом" и драгметаллами, а видимо с особенностями заказа.

Перешлите Ваш ответ (который получили) снова на bc@kremny-m.ru
Сейчас уточнят причину отказа...

[novosibiretc]

АлексейГрей, А кто знает, где есть драги а где их нет? Написали, что нет, да и продали.

[АлексейГрей]

Вот ответ который мне прислали. Я посмотрел по справочнику, все транзисторы, которые я хотел взять, содержат золото.

Здравствуйте, Физ. лицам не можем грузить ИЭТ содержащие драг.
металлы. Предприятия должны быть зарегестрированны в программе ГИИС
ДМДК. Можете прислать наименования ИЭТ, я проверю содержание драг.
металов.

[FAI4]

Вот ответ который мне прислали. Я посмотрел по справочнику, все транзисторы, которые я хотел взять, содержат золото.

Здравствуйте, Физ. лицам не можем грузить ИЭТ содержащие драг.
металлы. Предприятия должны быть зарегестрированны в программе ГИИС
ДМДК. Можете прислать наименования ИЭТ, я проверю содержание драг.
металов.

Пишите конкретную заявку на адрес: bc@kremny-m.ru

- Наименование изделий
- Количество штук
- адрес доставки

Тогда будет предметный разговор...

[Vygandas]

Изделия будут оригинальные, с гражданской приемкой.

Из транзисторов что видно в таблицах только две модели ...

[FAI4]

Вам поговорить или купить?

[Vygandas]

Лично мне такое г... дарма ненужно, я запасы советских транзисторов в пластике 2 года назад в кружок умелых рук подарил, пускай дети учатся паять

[novosibiretc]

мне такое г... дарма ненужно... запасы советских транзисторов в пластике 2 года назад в кружок умелых рук подарил, пускай дети учатся паять

Как же Вам не совестно, г... - детям?!

[Vygandas]

novosibiretc, пускай познакомятся пока еще все в металлолом не сдали

[FAI4]

Лично мне такое г... дарма ненужно, я запасы советских транзисторов в пластике 2 года назад в кружок умелых рук подарил, пускай дети учатся паять

- и Вам конфетку от Дедушки Мороза!

Вы (видимо) стали "великим" электронщиком

[Vygandas]

Вы (видимо) стали "великим" электронщиком

Притом давно, чего и Вам желаю

[novosibiretc]

Ближе к теме. А есть ли сейчас в этих "железяках" драгметаллы? Меня терзают смутные сомнения...

Содержание драгметаллов КТ818ГМ
Золото: 0
Серебро: 0.0407522
Платина: 0
Паладий: 0
Тантал: 0
МПГ: 0
Цена продажи на лом
Цена: ≈ 2.19858 руб./шт.

С другого места ещё прикольнее:

Транзистор КТ818ГМ
В таблице представлены точные данные по содержанию драгоценных металлов в граммах на единицу изделия транзистора КТ818ГМ:

Серебро
0,0121160 гр.

Сведения о содержании драгоценных металлов в элементной базе радиоэлектроники, бытовой техники, оборудования, транспорта и прочей готовой продукции взяты из открытых источников: специализированной технической документации (справочников, паспортов, формуляров, руководств по эксплуатации разработчиков и изготовителей), а так же справочников относящихся к категории руководящих нормативных документов для постановки изделий, содержащих драгоценные металлы, на учет, контроля за их движением и списанием.

Характеристики изделия
Тип корпуса
КТ-9
ГОСТ, СТО, ТУ, год исполнения
aA0.336.188 ТУ 2007
Источники информации
АО «ЦКБ Дейтон»
Справочник содержания драгоценных металлов В.П. Антонова. Часть 1, книга 11 – Электронные компоненты. Тиристоры, транзисторы

[Vygandas]

Ближе к теме. А есть ли сейчас в этих "железяках" драгметаллы? Меня терзают смутные сомнения...

Все зависит от используемых технологий. Пробовали перейти на алюминий и олово для гражданки, но вряд ли чем хорошим закончилось, ужасное количество брака. Вероятней все закончилось - если будет надо то все купим за границей

[Slava74G]

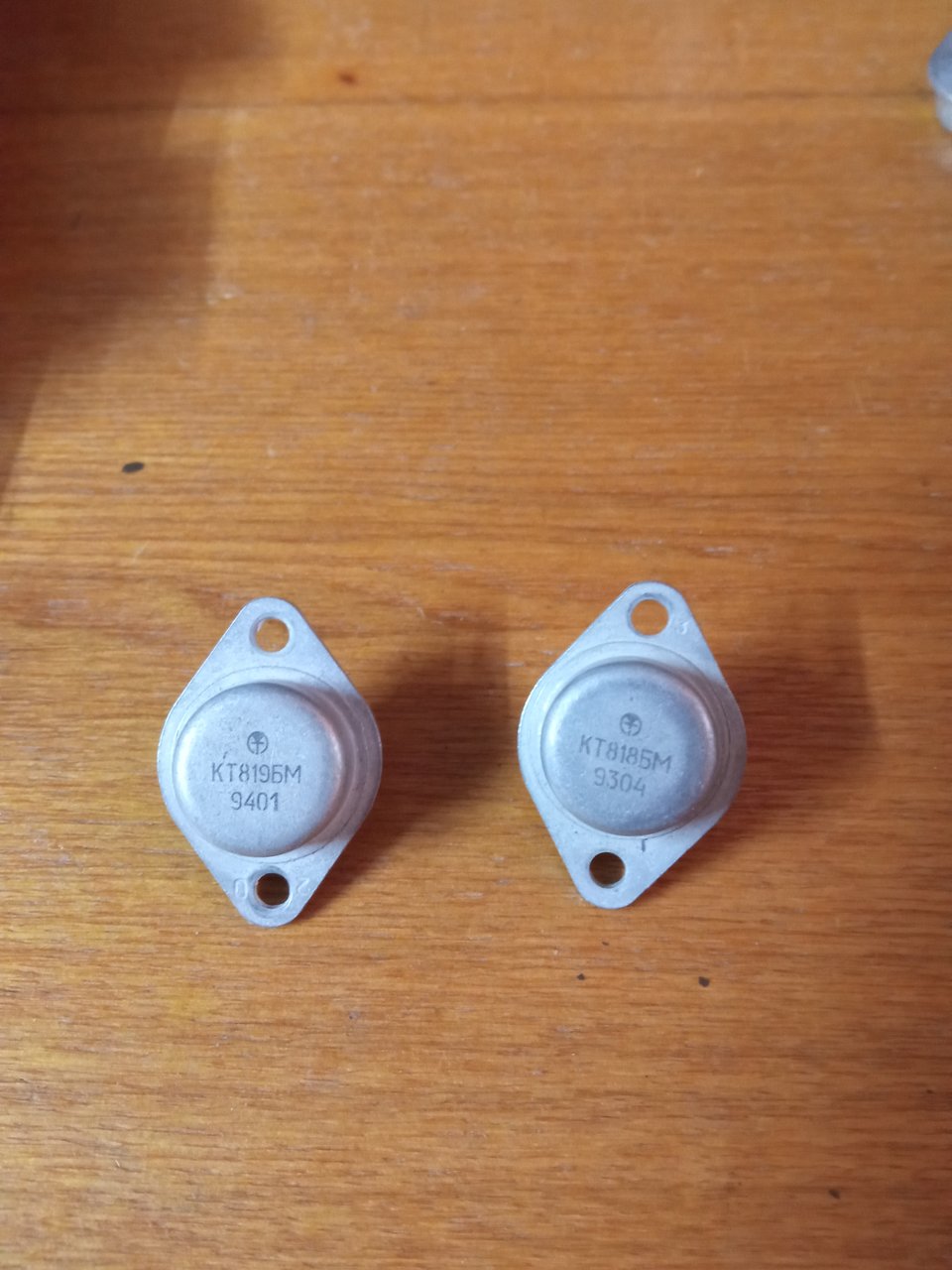

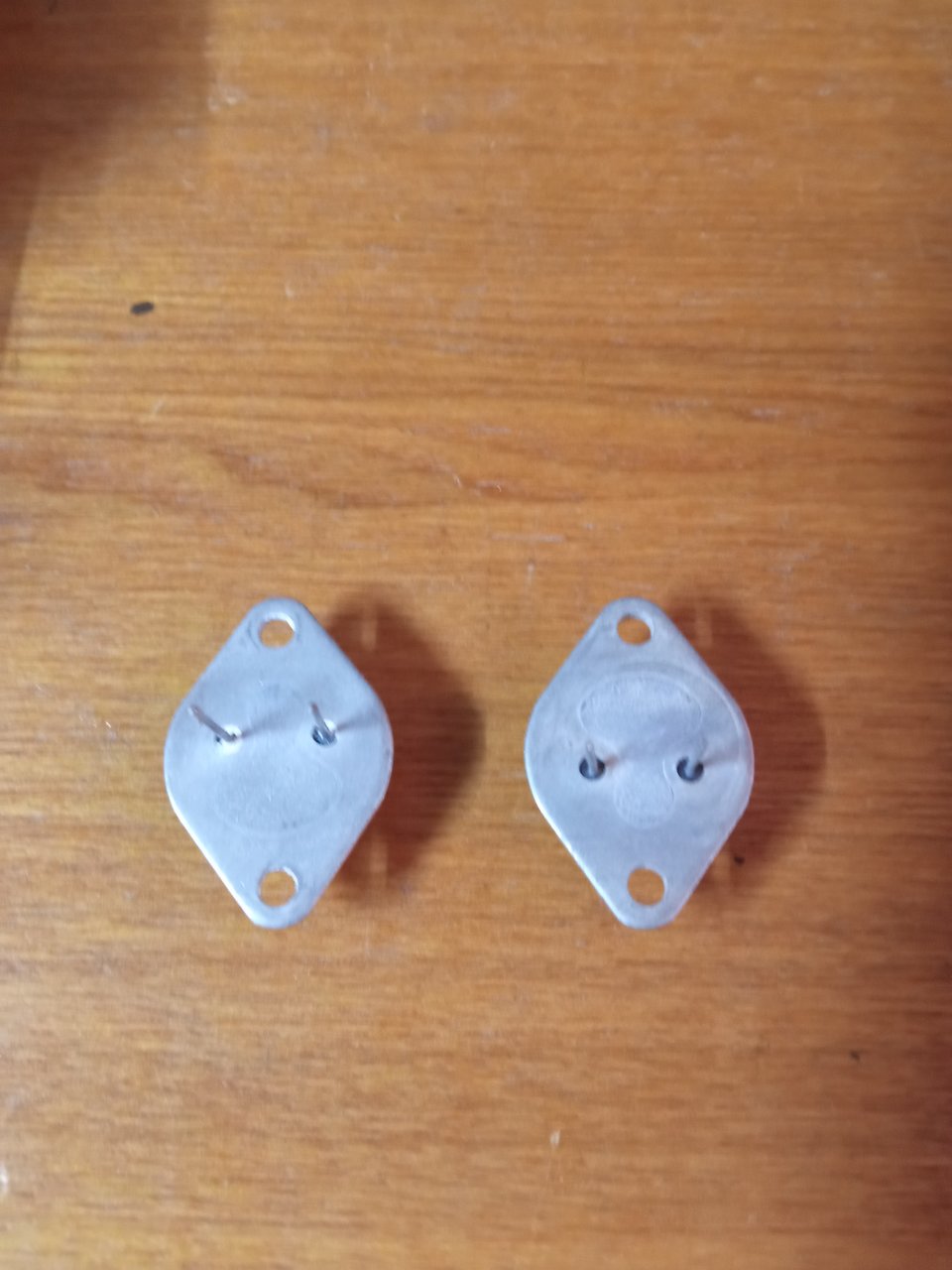

Вот то же для сравнения, 1,2 фото от усилителя амфитон а1-02, фото 3,4 от Олимпа а400(туда наверно не поставят что нибудь сомнительного)

[ctulxu]

так.интересная штуковина получается-сделаны были большие отверстия в основании,несмотря на то что есть отверстия под выводы базы и эмиттера в разы меньшего диаметра у аналогичных транзисторов.ранее высказывал предположение-диаметр отверстий зависит от рабочих напряжений транзистора(чтобы не могло пробить с коллектора на базу или эмиттер),какие будут предположения по этому моменту?если откинуть в сторону,то что транзисторы перемаркированы,зачем тогда производитель делает изоляторы вокруг выводов разных диаметров,на однитипных транзисторах(похожих по параметрам)? на транзисторах серий кт805,803,809,903,908 и подобных в соответствующем корпусе не наблюдается такого "разброса".

[Садко]

Имхо проблема высосана из пальца.
Кристаллы делали на о дном заводе а корпусировали возможно в разных местах с разной оснасткой, отсюда разница в корпусах.

Дырки под выводы делались не "зачем", а тем чем было...

[serzh1960]

Садко, вы полагаете, что на предприятии не могли просверлить отверстия, согласно ТУ или ГОСТу ?

[Садко]

Садко, вы полагаете, что на предприятии не могли просверлить отверстия, согласно ТУ или ГОСТу ?

Какая была остнастка той и делали отверстия.
