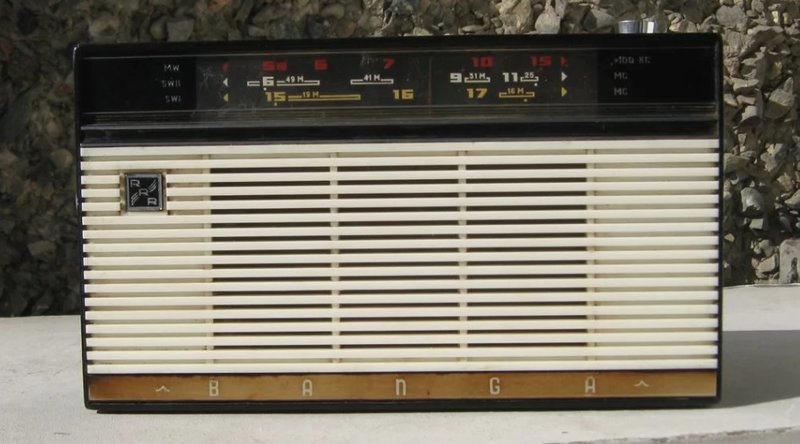

Портативный транзисторный радиоприёмник "Банга"

[svk]

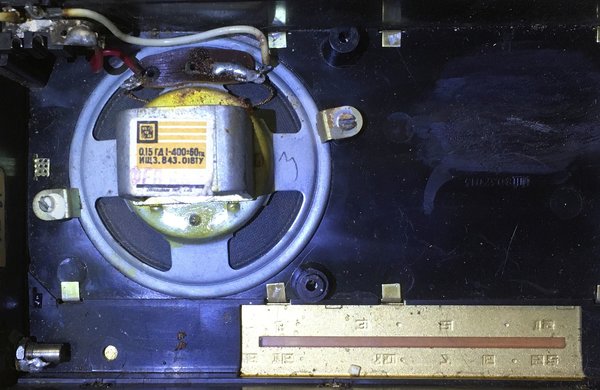

Такой же динамик, на фото в музее, на транзисторе виден год, явно не 1964.
Купленный и отправленный вчера из Абакана "Банга" уже в Домодедово, думаю дня через три получу. Посмотрим что там. На вопрос, не копаный, продавец написал, без вмешательств.

[bluezmoon]

явно не 1964

Да.Там по-моему 65 или 66.
Корзина похожа на 0,15ГД-1,как в первой Селге

Посмотрим что там

Уже всем интересно

[svk]

bluezmoon, кстати, в справочнике Белова динамик на схеме обозначен, как 0,25 ГД-9.

[bluezmoon]

как 0,25 ГД-9

Это уже поздний вариант.В журнале за 1967-й указан 0,25 ГД-1РРЗ,как в Селге выше,только уже 0,25ГД,не 0,15ГД.
Но там не скругленные края у магнитной системы.

[bluezmoon]

Кстати,сейчас достаточно оживленно и на 19м,и на 16м.Китай,пара станций дублируется,может Корея ещё?
Одна станция типа литературно-музыкальная.
Крутилка точной настройки здорово помогает.

[svk]

У Белова 0.25ГД-9, трансформаторы Ш5х6. В Радио 0.25 ГД-1 РРЗ, трансформаторы Ш5х4.

[svk]

Кстати,сейчас достаточно оживленно и на 19м,и на 16м.Китай,пара станций дублируется,может Корея ещё?
Одна станция типа литературно-музыкальная.
Крутилка точной настройки здорово помогает.

Чуйка хорошая, в отличии от Спидолы добавлен каскад УВЧ. А у Спидолы чувствительность хорошая.

[svk]

"В приемнике применен громкоговоритель - 0,25ГД-9Т".https://retrotexnika.ru/radiotexnika/pr ... banga.html

[bluezmoon]

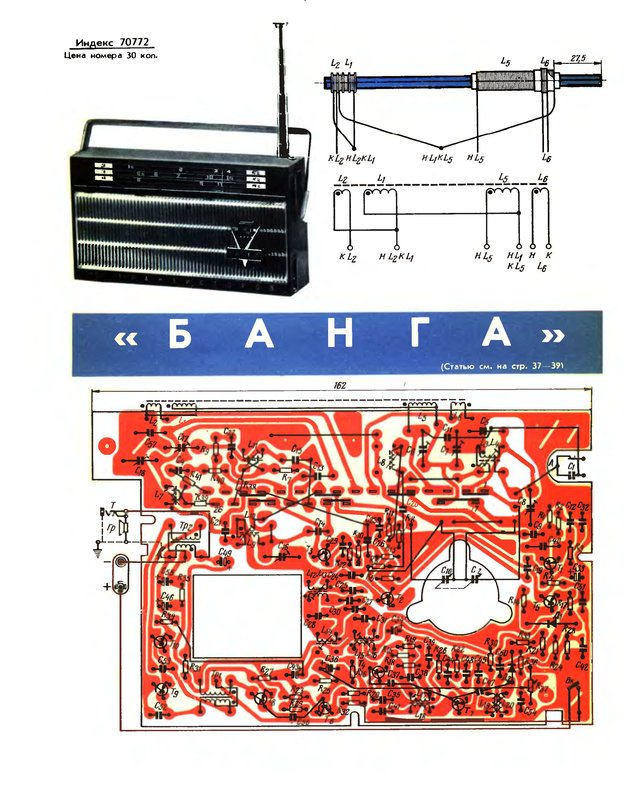

Кстати,в Музее не полностью инфа из журнала приведена.Там на третьей странице обложки еще печатка есть



Как видим,она тоже с прямоугольным отверстием под магнитную систему.
Возникает подозрение,что динамик с закруглением МС шёл только в экспортном варианте.
И любопытна сама картинка приемника.А не юбилейная ли там эмблемка?к 50-летию?Был-не был?

[bluezmoon]

0,25ГД-9Т

Будем предположить,что индекс "Т" это и есть про скругления МС.

[svk]

Будем предположить,что индекс "Т" это и есть про скругления МС.

По ссылке фото экспортного варианта. Ко мне едет экспортный, если приедет не кирпич, то сравним

[svk]

2vlad купил же экспортный с таким динамиком)))
https://rt21.getbb.ru/viewtopic.php?f=3 ... а#p2403709

[bluezmoon]

сравним

Ух,ты!БЭлий.
А у меня была надежда-мыслишка про слоновокостное исполнение,но,когда отвалились остатки эмблемки,то мыслишка эта рассеялась

[bluezmoon]

2vlad купил же экспортный с таким динамиком

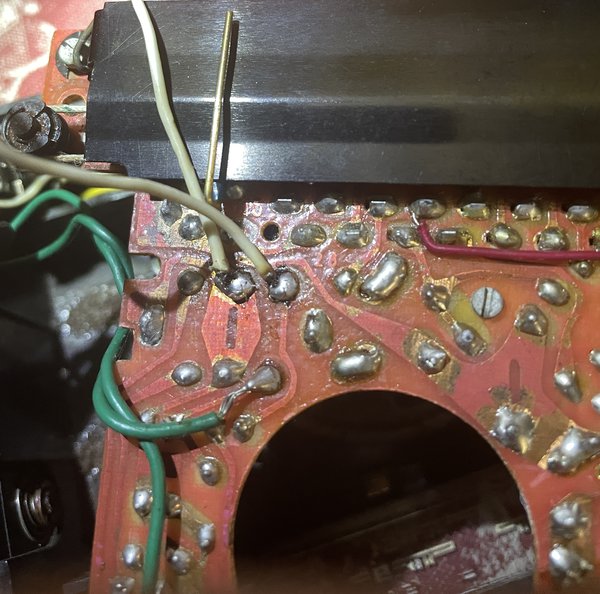

Да,я чуть выше и предположил,что круглое отверстие в плате=скруглениеМС=экспортный вариант=0,25ГД-9Т.

[Oleg456]

Банга, это упрощённый вариант приёмника Меридиан, всего 3-и диапазона, вместо 4-х у Меридиана, вместо пьезокерамического фильтра ПФ1П-2, применен фильтр сосредоточенной селекции на 3-х контурах, из-за этого у Банги хуже избирательность по соседнему каналу, (при расстройке на 10 Кгц) подавление мешающего сигнала всего 26 ДЦб, а у Меридиана не менее 46 ДЦб, примененная схема АРУ у Меридиана более совершенна и позволяет при изменение уровня сигнала на входе на 40 ДЦб, на выходе меняется, не более чем на 6 ДЦб, а Банги при изменение на входе на 26 ДЦб, на выходе меняется на 6 ДЦб. Схема Меридиана

[svk]

Банга, это упрощённый вариант приёмника Меридиан

Сегодня это уже не имеет никакого значения, Банга ценится за другое. Что касается Меридиана, он у меня был новенький из магазина в 1968 г. Хороший приемник, но сегодня все его достоинства далеко не актуальны, как и многих других приемников.

[Oleg456]

Сегодня приёмники АМ диапазона, конечно не актуальны, но любители, которые коллекционируют не только корпуса от них, а пытаются добиться какой-то работы этих приёмников и пытаясь что то улучшить в них, например той же Банги, могут взять за основу тот же Меридиан. Схемы этих приёмников одинаковы, за исключением ФСС и АРУ, да и транзисторы ГТ309 имеют лучшие параметры, чем П420-423.

[bluezmoon]

Да,Меридианов и первых,и последующих до сих пор не мало попадается.Но вот нет в них этакого рижского изящества и утончённости первой половины 60-х.Довольно-таки топорненько исполненные аппараты.Хотя, в не помню каком году,сам покупил М-210 в магазе.До сих пор есть.

[bluezmoon]

...пытаясь что то улучшить в них...

К сожалению,это уже будет не коллекционный аппарат,а самоделка на базе серийного прибора.

[svk]

могут взять за основу тот же Меридиан.

Могут брать не за основу, а просто купить Меридиан, которых полно и оставить редкую Бангу в покое и оригинальном рабочем состоянии, как было предусмотрено производителем. Неужели нет темы про Меридиан, чтобы не офтопить единственную тему по Банге? Откройте по Меридиану, я поддержу фотографиями.

[NB]

Банга изначально сделана для экспорта. Отсюда и буква Т - 0,25ГД-9Т - тропическое исполнение. Похоже, других динамиков тропического исполнения тогда не было, а соответствующие требования к экспортному приемнику были. Такая буковка встречается даже в документации автомобильного АВ-68 с западным УКВ. Уже потом разработали Бангу с ДВ и "русской" шкалой. Вот у нее вырез в плате под динамик 0,25ГД-1 прямоугольный и в инструкции по эксплуатации она называется Банга-2.

[bluezmoon]

Однако уже вырисовывается интрига.Выходит та эмблема с разворота обложки журнала относится к Банга-2,это по информации из Музея.Тогда эта Банга-2 настоящий раритет получается?

[NB]

А кто видел Бангу с такой эмблемой? Я ее видел только на картинках в книжках, да на фотографии, с которой и были сделаны те картинки в некоторых справочниках. Это или опытные, или даже дизайнерские экземпляры. В массовом производстве шел уже освоенный корпус.

[Лев]

А кто видел Бангу с такой эмблемой? Я ее видел только на картинках в книжках, да на фотографии, с которой и были сделаны те картинки в некоторых справочниках. Это или опытные, или даже дизайнерские экземпляры. В массовом производстве шел уже освоенный корпус.

http://rw6ase.narod.ru/00/rp_p/banga2.html

[Лев]

Да,Меридианов и первых,и последующих до сих пор не мало попадается.Но вот нет в них этакого рижского изящества и утончённости первой половины 60-х.Довольно-таки топорненько исполненные аппараты.Хотя, в не помню каком году,сам покупил М-210 в магазе.До сих пор есть.

На счет изящества.

[svk]

Уже потом разработали Бангу с ДВ и "русской" шкалой. Вот у нее вырез в плате под динамик 0,25ГД-1 прямоугольный и в инструкции по эксплуатации она называется Банга-2

Схема "Банга-2" с динамиком 0.25ГД-9.

[svk]

Лев, Вы уже "невыездной" вариант показали, а как у вашего экспортного внутри?

[Лев]

Лев, Вы уже "невыездной" вариант показали, а как у вашего экспортного внутри?

Ее еще нужно найти,после последней выставки,где то в коробках,завтра поищу.

[NB]

Еще раз для ясности. Банга - приемник с диапазонами MW, SW1, SW2. Задуман для экспорта. Банга-2 - приемник с диапазонами ДВ, СВ, КВ.


В конструкторской документации на передней панели изображена эмблема. Но указаны возможные варианты исполнения.

[bluezmoon]

Эх,какой слог!"...поступила в экспедицию...",так уже не говорят и не пишут.

[svk]

Эх,какой слог!"...поступила в экспедицию...",так уже не говорят и не пишут.

Сегодня написали бы, поступила в логистику...)))

[svk]

Сегодня нашел два обзора Банги. Один более-менее от спеца, второй же показал как ловит с помехами (сплошной треск) в Москве.

[Лев]

Еще раз для ясности. Банга - приемник с диапазонами MW, SW1, SW2. Задуман для экспорта. Банга-2 - приемник с диапазонами ДВ, СВ, КВ.


В конструкторской документации на передней панели изображена эмблема. Но указаны возможные варианты исполнения.

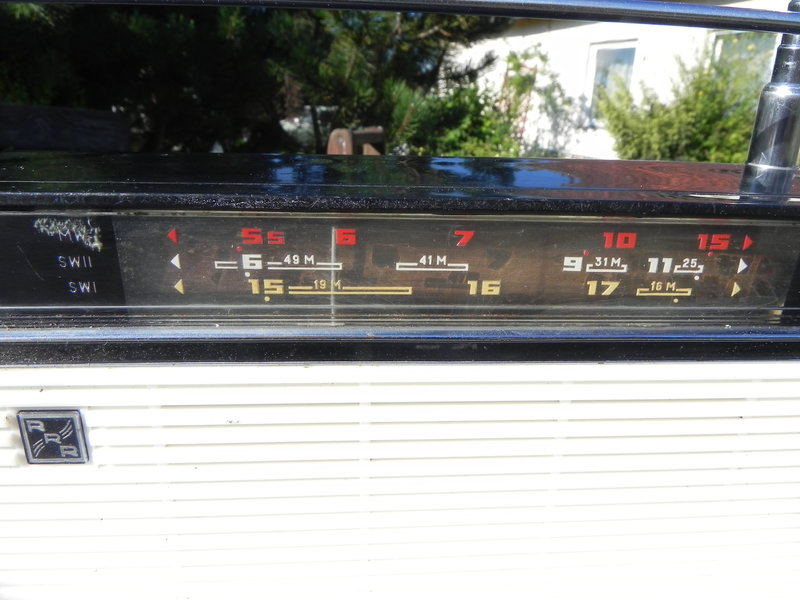

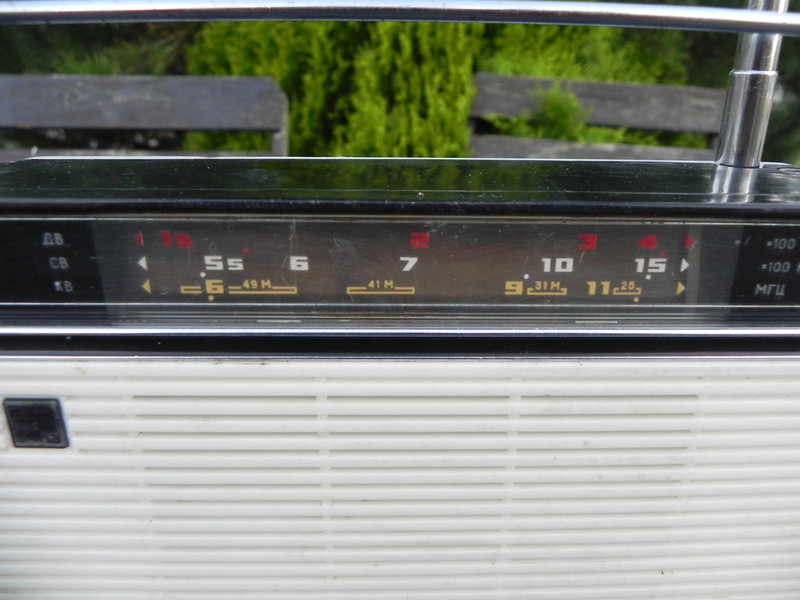

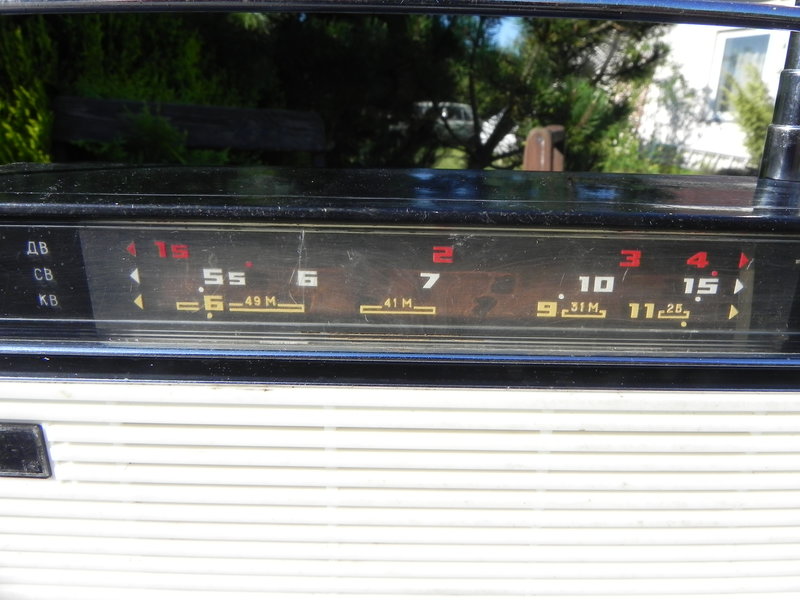

"Банга" выпускалась как для внутреннего рынка,так и на экспорт,да с разными диапазонами волн.В теме я их показал,они у меня есть."Банга - 2" не встречал,картинки видел,у нас в музее информация по ним есть.

[bluezmoon]

Похоже даже не приглядываясь к имеющимся диапазонам,отличить экспортный вариант от предназначенного для внутреннего рынка можно по рукояти-ручке переноски?

[Лев]

Ручка переноски другая у "Банги -2",но в таком исполнении корпуса ее еще никто не показал.

[svk]

Похоже даже не приглядываясь к имеющимся диапазонам,отличить экспортный вариант от предназначенного для внутреннего рынка можно по рукояти-ручке переноски?

Лев же показал и тот, и другой, одинаковые. Просто были варианты корпуса и, похоже, "красивый" вариант не прижился. Встречается только на картинках из прессы.

[bluezmoon]

А для внутреннего рынка платы из текстолита были?

[Лев]

А для внутреннего рынка платы из текстолита были?

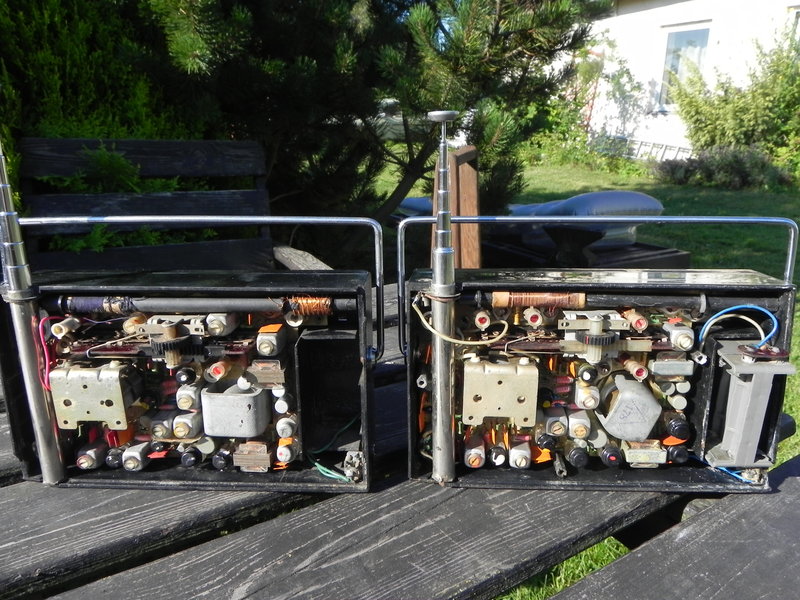

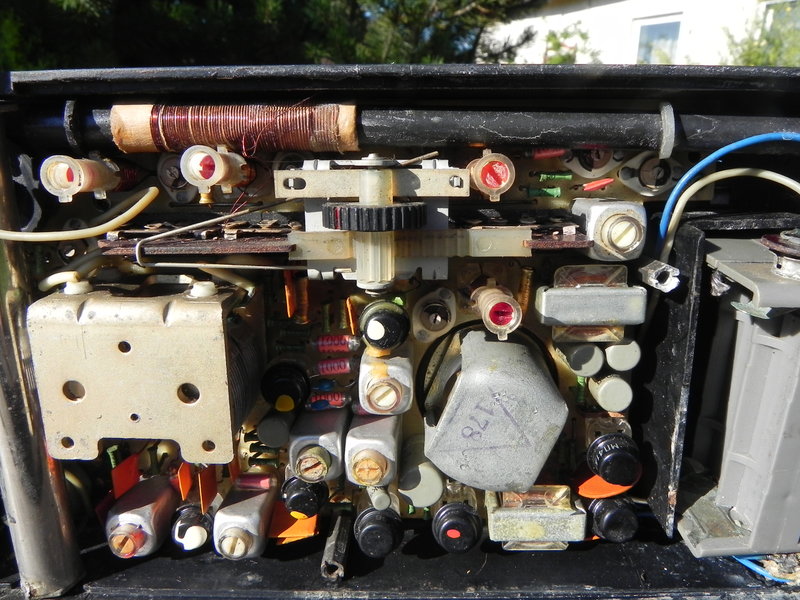

По деталям оба моих приемника 66 г.Платы стеклотекстолитовые,динамики разные.

[svk]

Лев, спасибо! Выходит, несмотря на то, что приемники выпускались параллельно, динамики ставили разные.

[Лев]

Лев, спасибо! Выходит, несмотря на то, что приемники выпускались параллельно, динамики ставили разные.

Выходит так,и еще трансформаторы отличаются,может только оформлением?

[svk]

Выходит так,и еще трансформаторы отличаются,может только оформлением?

Если верить описаниям в справочнике Белова и Радио, с динамиками 0,25ГД-1РРЗ толщина набора Ш5 4 мм, у экспортного- 6 мм. Остался вопрос какие транзисторы в ВЧ экспортного, П416 или П423?

[bluezmoon]

П416 или П423?

Да,любопытно.У Льва виден П42? какой-то.У меня все пять транзисторов П416.

[svk]

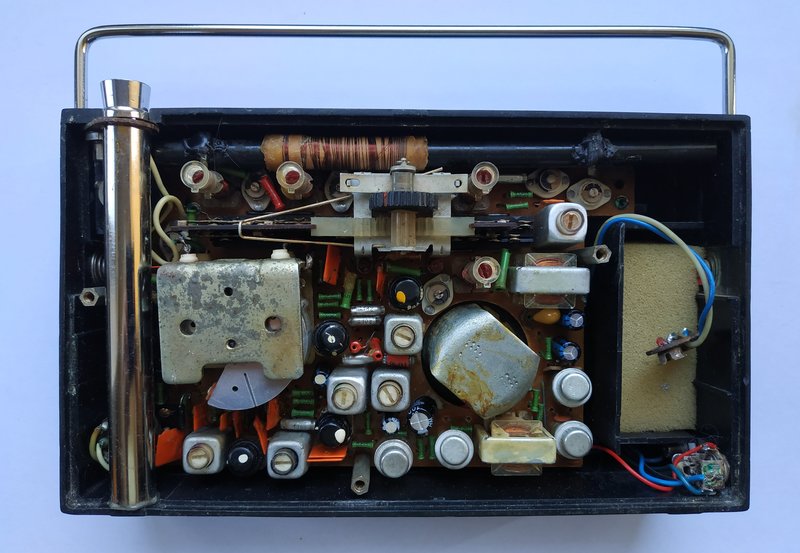

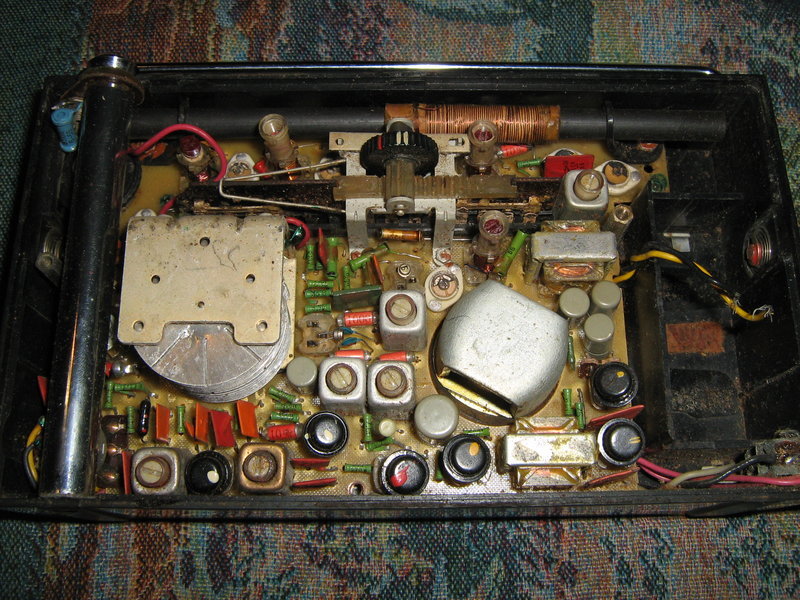

"Банга" прибыл "вечерней лошадью"). Какие впечатления? Внешне особо придраться не к чему, разве что слоновой кости хватило лишь на КБО, да родную антенную пипку скомуниздили, поставив неизвестно от чего. Но с внутрянкой продавец солгавши, сказав "без вмешательства", а я поверив, не попросил фото без крышки. Хотя не уверен, отказался бы от покупки посмотрев, или нет. Что сказать, на лицо китайские электролиты, замена транзисторов, благо на отечественные. Что-то наворочено с креплением МА, но, тем не менее, приемник довольно сносно работает. Возможно я тоже такое бы "сотворил", впрочем, как и с многими своими приемниками.
Ладно, теперь к идентификации, о чем мы рьяно обсуждали в теме. По всем признакам приемник 1966 г и относится, безусловно, к экспортным. Что касается транзисторов. Из 10 шт, пять, с большой степенью вероятности, родные 1966 г. Скорее всего, некоторые переставлены местами. Т1-П423, Т2-П422, Т3-П423, Т4-П416А 1971 г (должен стоять П41), Т5-П423, Т6-П422, Т7-Т10 -МП41А 1970 г. Оба П422 имеют индекс "Т" после даты выпуска.
Переходим к наглядной агитации)








В шесть часов местного послушал 16-19 м, станций много, не уступает Tecsun PL-310. Но настроится сплошное мучение, особенно на 25-31 м. Прикинул плотность шкалы, не менее 100 кГц на 1 мм. А сетка частот на КВ- 5 кГц. Стоит остановится на верньере. Допускаю нуждается в профилактике. Грубая настройка очень тугая, в то же время точная настройка легкая, но нмв её замедление мало спасает. Можно было точную принять за основную настройку, скорость вполне приличная, а точную добавить подстроечником. Ладно, размечтался, все-равно приемник не слушать, а на полку)))
Ролик на КВ 25-31 м. Почти 6 мин ушло на прохождение 2 см шкалы, потом 2 мин пауз вырезал.



На СВ настройка получше, но опять же пользовался по всей шкале только ручкой точной настройки.

[bluezmoon]

svk, замечательный приемник!
Про настройку согласен,я выше заметил,что тонкая настройка это гут.Насчет туго хода у моего тоже был такой.Оказалось закис ролик.Разработал со спиртом.

[svk]

Оказалось закис ролик.

Выберу время посмотрю. Надо еще стрелку заменить, там что-то типа проволоки, на фоне черного подшкальника не выделяется.
Что касается шкалы, то 100 кГц/мм совсем не гуд, даже с ручкой "плавной" настройки. На "Спидоле" шкала 7 кГц/мм, на "NordMende Galaxy Mesa 7000"- 5 кГц/мм.

[bluezmoon]

У меня золотая,родная-нет,не знаю

[svk]

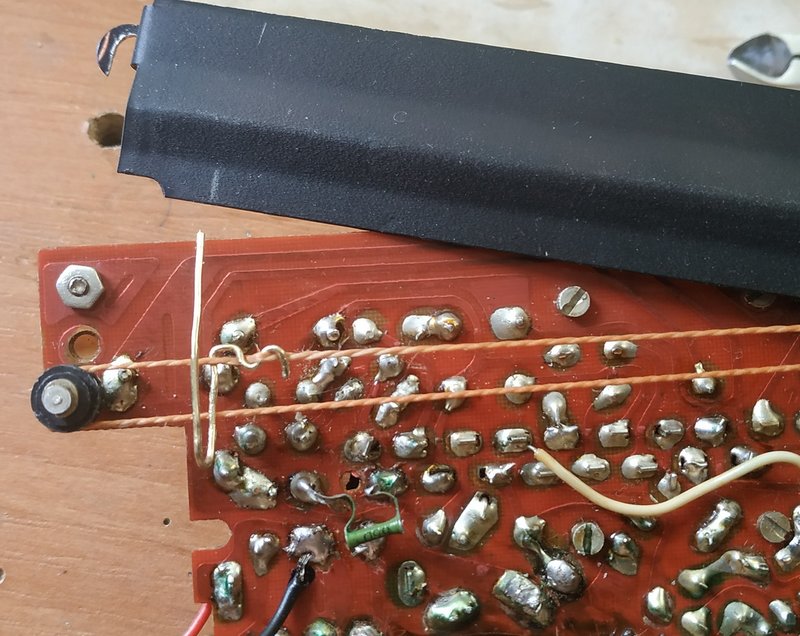

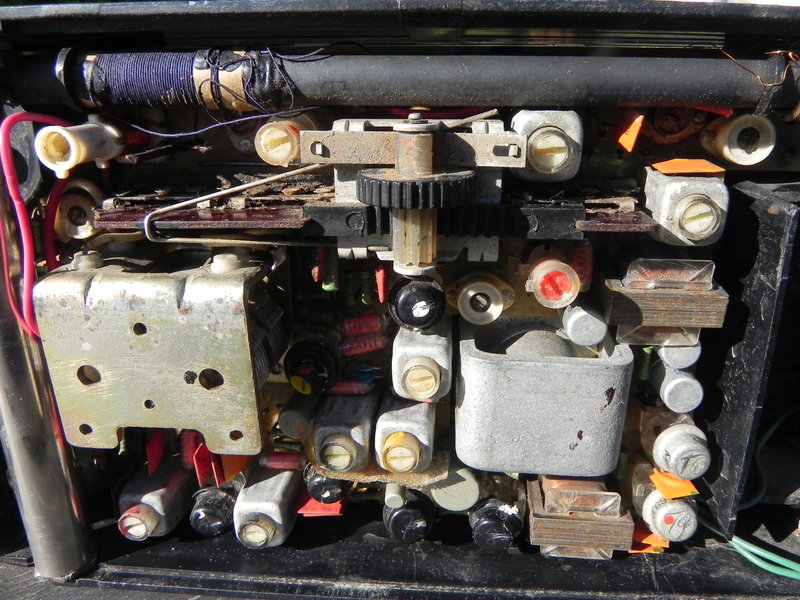

Можно сказать, более-менее привел в порядок. КВ не стал трогать, на СВ с помощью генератора выставил границы диапазона, иначе верх был урезан, а низ растянут так, что венгры со своими 540 Кгц ушли на 600. Больше провозился с механикой. В "оригинале" стрелка была сделана из обмоточного провода, причем выведена с верхней кромки подшкальника. Подшкальник с внутренней стороны был обмазан какой-то смазкой, наверное так пытались облегчить ход верньера). Соответственно в масле был и сам канатик, пришлось заменить. Обильно был залит смазкой фрикционный редуктор, причем там где она нарушает его работу, потребовалось разобрать, промыть и смазать. Обратил внимание на плохой контакт латунного хомутика с нижним звеном ТА, поэтому ненадежная передача сигнала с антенны. От старости этот дефект уже не лечится, продублировал проводом с пайкой на нижнее звено.

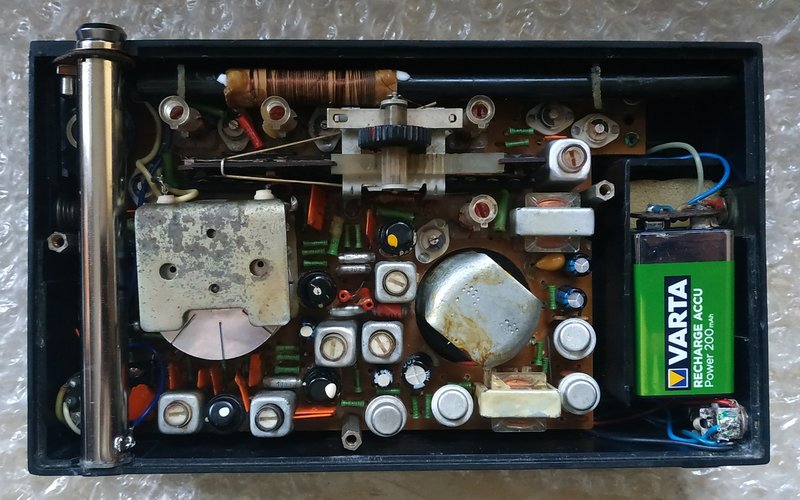

Для питания использовал аккумулятор формата кроны. Обратил внимание, что ЭДС заряженного аккумулятора доходит до 9.25 В



Что из себя представляет оригинальная стрелка остается только догадываться, в моем представлении примерно так)

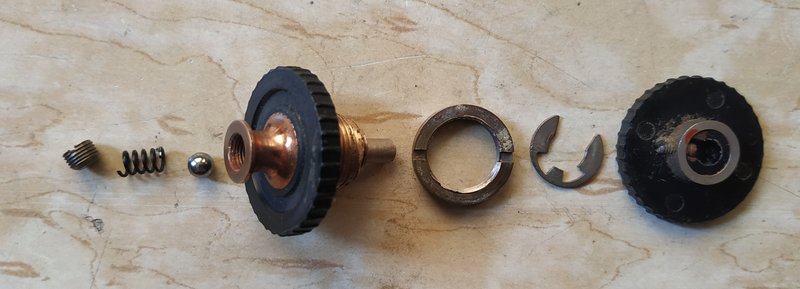

Редуктор, в последовательности сборки, может кому-нибудь, когда-нибудь пригодиться..



Конечно, не устоял проверить на СВ. Диапазон сегодня поздно проснулся, почти к 21 местного. Может только у меня так, тем не менее.

[bluezmoon]

проверить на СВ

Сергей,в районе 1.33 был фрагмент из Затерянного Мира.Т.е. в регионе приемник телепередачи ловит на СВ?

[svk]

bluezmoon, Алексей, это Радио России на 999 кГц, программа "Литературный сериал" и, правильно, Артур Конан Дойл "Затерянный мир", по 25 мин каждый выпуск. На их сайте есть программа, там и Уэллс, и Тургенев.

[NB]

На ютубе понравилось сравнение размеров
