Хочу построить усилитель. Нужны советы.

[Борисович]

VASILI, Samodelkin, Andrey Smirnov,
Господа критики.
А свои показать?
Критику то просто наводить.
В смысле самопальные конструкции
в самопальных корпусах.

[Andrey Smirnov]

Самопальных корпусов - нетути... А в готовых штук пять собрал (за последние годы, те, что раньше, уж и забываться стали...), но хвастать особо нечем, схемы типовые...

...А это - слабенький комп в таком же корпусе:

[VASILI]

VASILI, Samodelkin, Andrey Smirnov,
Господа критики.
А свои показать?
Критику то просто наводить.
В смысле самопальные конструкции
в самопальных корпусах.

Причем тут критики? Совсем не критиковал. Спросили мнения - высказал.
О чем написал - мое личноое имхо...
Нвсчет самопальных корпусов - кое что есть, не доделанное правда. Но смысл задуманного можно увидеть.
Покажу как нибудь

[Andrey Smirnov]

Даже недоделанные посмотреть было бы интересно - может быть, что-то интересное для себя удастся углядеть...
(Корпусов, на подобие тех, что в моем сообщении выше, у меня ещё несколько штук осталось - так что ещё аналогичные агрегаты могут появиться - хоть стойку собирай... )

[Борисович]

Andrey Smirnov,
Нормально так сделано.
Без уколхоженности.

хвастать особо нечем,схемы типовые....

Так схемы ,они в 21 веке , почти все - типовые.
Исключая - АУДИОФИЛИСТИЧЕСКИЕ.Так те -не считаются.

Даже недоделанные посмотреть было бы интересно

VASILI, присоединяюсь

[Andrey Smirnov]

Andrey Smirnov,
Нормально так сделано.
Без уколхоженности...

...Это Вы внутри не видели...

(планировался полный усилитель, но предвариловку приличную так и не собрал - пустое место для неё... Модули мощности - на TDA1514, типовые, питание - транс от Веги и батарея конденсаторов от советского кассового аппарата... Радиатор чуть маловат - греется довольно хорошо...)

[VASILI]

VASILI, присоединяюсь

Просто это же надо сфоткать, перекинуть с смартфона на к омп. Отредактировать (обычно уменьшаю в размере, чтобы легше грузилось на сайт).
Впрочем - на сайте " Вторая жизнь старого рпдио" есть довол ьно солиидное количество фотографий моих Посмотрите посты под ником VASILI, Микрик и AUDION. Почему так много ников? Василич, не вполне адекватный модератор (опять же - модератор, как человека лично не знаком) изгонял меня оттудова, как любителя с ним подискутировать.
Василич этого не терпит...

[VASILI]

Это Вы внутри не видели...

Не - ее, я такой монтаж не выношу. Монтаж длжен быть красивым.

[Andrey Smirnov]

Это я и имел в виду - красота не ставилась целью. Целью было достаточно качественное питание и, соответственно, реализация параметров, заложенных в данных модулях... Стабилизатор питания для предвариловки вообще от готовой платы отпилен... Для моих экспериментов с акустикой на 25ГДН этот усилитель достаточен...

[Борисович]

Впрочем - на сайте " Вторая жизнь старого рпдио" есть довол ьно солиидное количество фотографий моих

VASILI,
Тама - "это другое".
Вы тут покажите.

.Это Вы внутри не видели ...

Да уж.
Внутри похоже на аццкий самопал.
Картоночка особенно доставляет

[Andrey Smirnov]

Так ведь 3D принтера у меня нет... А изоляция конденсаторам нужна. Ну, изоляцию я насобачился из термоусаживаемых бутылок делать - а крепёж всё равно нужен...

[VASILI]

Вы тут покажите

Да и тут выкладывал...например усилители в корпусе от компьютерного блока питания. Так себе конечно устройство, "игрушка", но стоящая.

[Борисович]

выкладывал...например усилители в корпусе от компьютерного блока питания.

А этот усилитель у Вас круто сделан.
Только переднюю панель не показали.
В особенности экран для трансформатора сильно круто сделан.
Из типа двойки. В этом - чем толще,тем лучше.

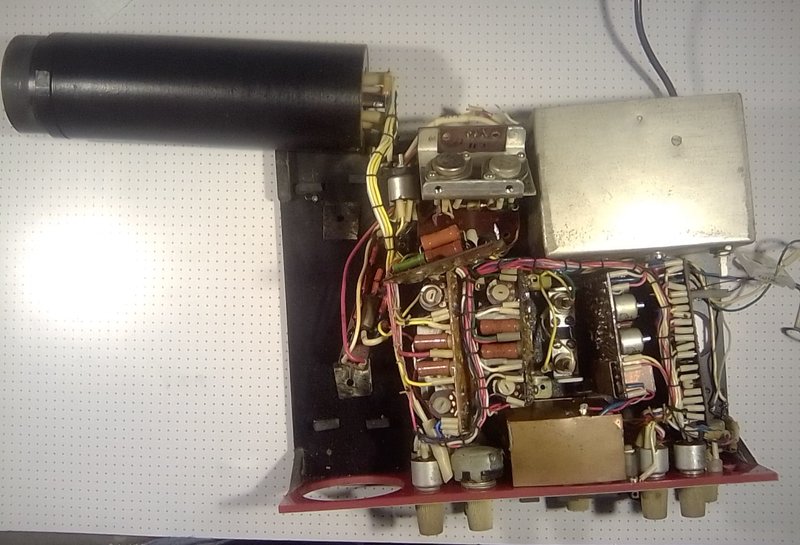

Вот к примеру тут экран для ЭЛТ - из водогазопроводной трубы 2'.
И вообще никаких наводок

[alexsan]

Так кроме индикаторов все сам делал,а индикаторы от какого-то промышленного прибора ГДР,размер 100мм на 80мм ,еще панель не доделал будет дюраль.

[VASILI]

В особенности экран для трансформатора сильно круто сделан.
Из типа двойки. В этом - чем толще,тем лучше.

Не...там не сильно толстое. На работе разрезал "корыто" матрицы старого LCD телевизора. Оно, на удивление местами оказалось совершенно ровным и без дырок. Вооружился болгаркой и вперед. Отрезал ровные куски и привез домой. А во времена пандемии, когда испытывал "дискомфорт" в наличии комплектующих, делал из чего было. Там примерно 1,2мм толщины. Телевизоры самых первых выпусков, теперь такие толстые не делают. Счас вообще один пластик. В руки брать страшно, того и гляди треснет.
Изгибал, делая надрез болгаркой с внутренней стороны изгиба. Старался делать аккуратно. Но, как всегда, передняя панель не доделанная. Вернее, без надписей. Она кстати тоже из теплоотвода светодиодной подсветки матрицы сделана.
На принтере правда попробовал одну прогу для оформления передних панелей.Вернее - для их рисования. Нарисовал, распечатал на принтере и наклеил. Сейчас выглядит вот так.,. Есть еще...правда счас в нерабочем состоянии в стадии ремонта. Дал дочери на время послушать, пока я Фишеру сделаю профилактику, а она его подпалила. Усилитель на TDA2030. В сети есть подробные фото аппарата. Но так как доступа к сайту у меня нет, очень трудно искать. Найду, перекину сюда.
Есть еще ламповый однотакт. Тоже почти (опять почти) готовый, не сделал верхний кожух. Счас разобран. Меняю ТВЗ на более 2продвинутые". Но так, как занялся кумирами, работа приостановилась. Короче, задемок куча, а времени в обрез. Пандемиию еще одну или
Ведь самоя большая производительность у меня была во времена ковида. Нечем было занятся.

[Борисович]

Кстати индикаторы стрелочные для усилителей и сейчас встречаются. Новые.
Это 90х70

А это 155х53

И мелкие тоже

[АлексейГрей]

Кстати индикаторы стрелочные для усилителей и сейчас встречаются.

https://aliexpress.ru/item/100500267585 ... 1662452997
https://aliexpress.ru/item/100500473337 ... 0275387846

[Fedgen]

С того времени как я увидел Маяк-001 мне эти индикаторы запали в душу,потом на дискаре в сатурне 202,самые классные индикаторы СССР

[Fedgen]

Интересно откуда у меня растут руки?

Судя по фоткам у тебя вообще лапки.

Спасибо!
Чуток строительство задерживается, следующая штуковина будет очень необычная во многих отношениях.

[ДедФеном]

А что эти индикаторы дают усилителю ?

[VASILI]

Помогают "слушать:" глазами.

[ДедФеном]

Для глухих что ли ?

[Борисович]

Для глухих что ли ?

Для них..Для них....
ДедФеном,
А лампы в усилителе , для кого наружу выставляют?

[Атос]

А лампы в усилителе , для кого наружу выставляют?

Для желающих ощутить ТЕПЛОТУ лампового звука

[VASILI]

Зрительные впечатления важны. Дерганье стрелочек на фоне раскрашенной шкалы, подсвеченной цветными лампочками, равно как и свечение накала лампы. Особенно когда баллон лампы экзотической формы. Форма баллона часто основной критерий выбора лампы для усилителя. Не важно, что электрические параметры кривые, внешне лампа смотрится.
Аналоговые источники звука - магнитная лента и винил из той же категории. Получение зрительного эффекта для усиления восприятия.
В сети есть видео, когда даже музыку не включают. Просто пришли, посмотрели на лампы, красивый конверт пластинки, ощутили запах конверта и обратно на полку. Зачем включать? Пластинка ведь изнашивается. А так посмотрел, потрогал и доволен.

[Борисович]

Форма баллона часто основной критерий

Это точно

[Fedgen]

А что эти индикаторы дают усилителю ?

Опять вы промахнулись и последние посты о глухих.
Индикатор -это вольтметр,0дБ= 8 вольт частоты 1кГц на выходе УНЧ без нагрузки.
На ламповом преде 0дБ=25 вольт на выходе,там ещё есть пиковый индикатор.
Ржу я с вас не могу.

[VASILI]

Для "обнаружения" перегрузки или клиппирования достаточно обычного светодиода с небольшой"памятью" свечения. Да и

8 вольт частоты 1кГц на выходе УНЧ без нагрузки.

равно восьми Вт мощности на нагрузке 8 Ом. Довольно солидная громкость. В обычной комнате редко применяемая. (Хотя у каждого свои критерии).
А стрелочный индикатор - элемент декора, не более.
Для звука усилителю он ничего не дает.
По моему об этом был вопрос.
Кстати - красивые индикаторы самому нравятся. Я не противник их установки.
Хотя уродовать корпус У101 ради них не следовало бы. Смотрится неестественно. Срабатывает память вида настоящего заводского аппарата.
Опять же - лично мое имхо, никому не навязываюсь.

[persey.a]

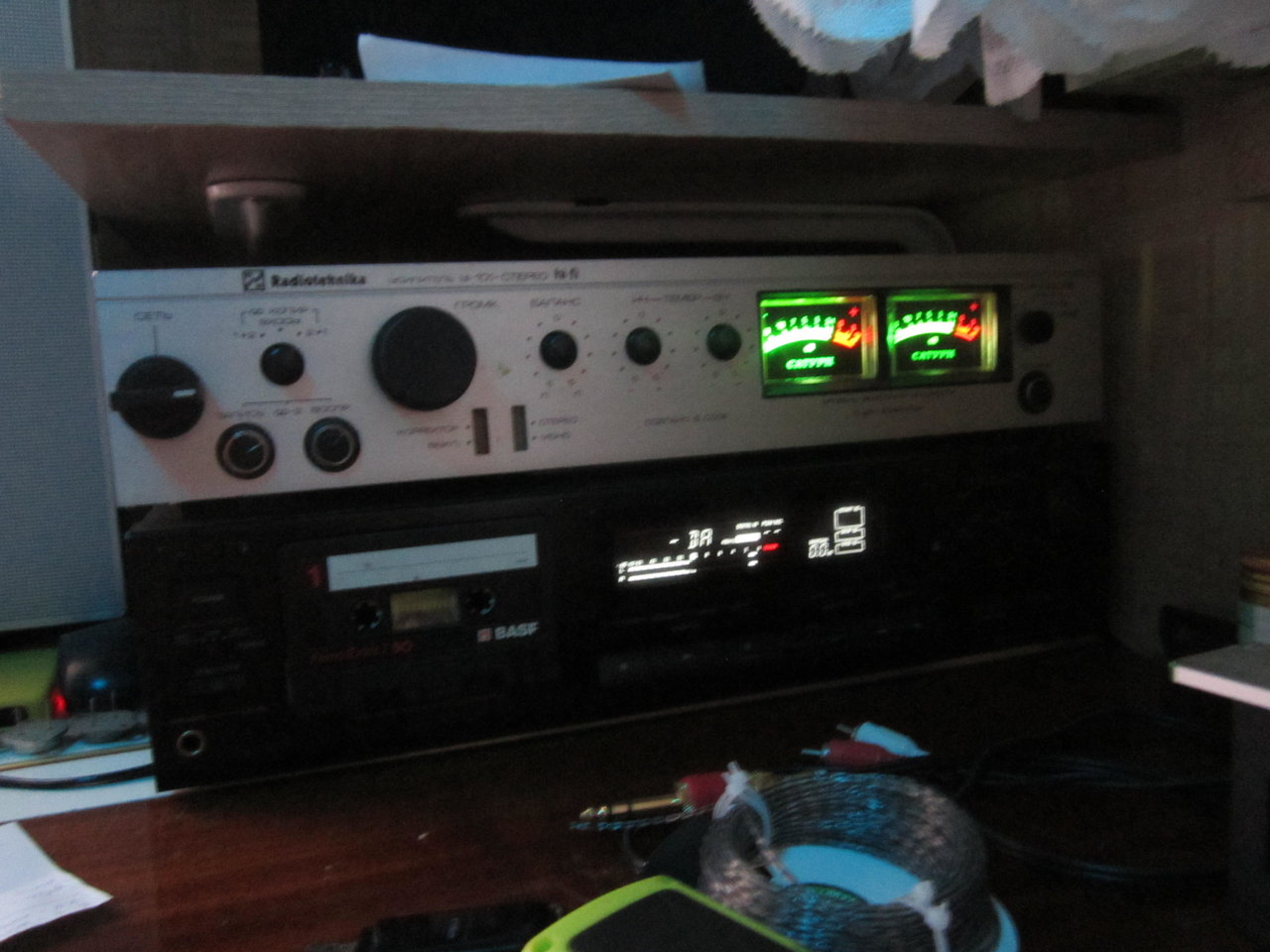

Здравствуйте, напомню про свои изделия в свете темы. Усилитель строился 1982-83г., дека строилась 1989-95г. Была первая дека горизонталка в корпусе под усилитель строилась 1984-86г., к сожалению не сохранилась. В изделия неоднократно вносились различные изменения. Индикаторы в усилителе переключаются аттенюатором, х0,01 0дБ - 1Вт, х0,1 0дБ - 10Вт, х1 0дБ - 50Вт. В настоящее время надписи на усилителе обновлены. Фото старое, надписи подтерты временем. В Романтике220 тоже заменил штатные индикаторы на с подсветкой. Получилось лучше заводских. Изделия находятся в ежедневной или почти ежедневной эксплуатации. С Уважением.

[VASILI]

Это не критика! Просто мое видение - в усилителе индикаторы очень органично вписались. И по размеру, и шкала...В магнитофоне светодиодные линейки тоже очень органично. А вот в Романтике просятся индикаторы побольше. Окно большое "зияет" черным пустым пространством.
Впрочем очень хорошо сделано. Всегда по хорошему завидовал тем, у кого доступ до заводского оборудования и комплектухи.

[alti]

Мой самопал...

[Борисович]

alti,
Шкалы весьма оригинального начертания.

[persey.a]

Это не критика! Просто мое видение - в усилителе индикаторы очень органично вписались. И по размеру, и шкала...В магнитофоне светодиодные линейки тоже очень органично. А вот в Романтике просятся индикаторы побольше. Окно большое "зияет" черным пустым пространством.Впрочем очень хорошо сделано. Всегда по хорошему завидовал тем, у кого доступ до заводского оборудования и комплектухи.

Здравствуйте, в Романтике индикаторы изначально были М4761 аналогичные моему усилителю, Радиотехнике020 и многой-многой советской аппаратуре, поэтому в Романтике окошки пришлось совсем немного подработать под индикаторы с подсветкой от Юпитера203, они почти одинаковые с М476. Романтика220 выпускалась в 2 вариантах индикаторов с большими и как указано выше. У меня есть в наличии большие индикаторы именно от Романтики, хотел сделать такие, но с подсветкой больше нравятся. Был доступ в то время, пока все не развалил механизатор. С Уважением.

[persey.a]

Мой самопал...

Здравствуйте надписи чем делали? Мое личное мнение от приборных корпусов индикаторов нужно избавляться, портят вид лицевой панели.Снаружи оргстекло заподлицо с панелью, механизм со шкалами внутри корпуса. Либо встроить большие индикаторы от Романтики, если не нравится шкала, я переделывал, очень аккуратно расклеивал индикатор и вкладывал шкалу какую нужно. С Уважением.

[VASILI]

А как достигли такой "растяжки" в начале шкалы? 1Вт аж посредине шкалы? Схему можно?

[alti]

А как достигли такой "растяжки" в начале шкалы? 1Вт аж посредине шкалы? Схему можно?

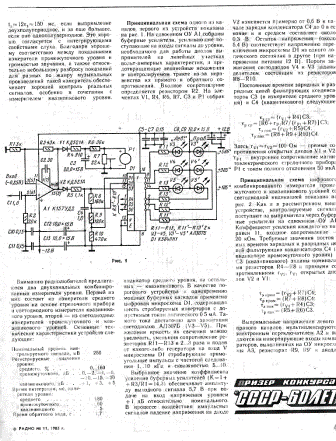

Схема используется вот такая:

Реальная «растяжка», на самом деле, поскромней будет. Хотя, также довольно таки неплохая.
Шкала,- самодельная. И делалась, так сказать, по мотивам. На данный момент настроена таким образом, что стрелка уже начинает отклоняться при минимальном уровне громкости, на котором можно что-то слушать. А заканчивается, практически, на максимальном комфортном уровне громкости. Хотя, резерв по мощности ещё есть.

[-serg-]

Собирал подобный драйвер индикаторов уровня, но с однополярным питанием.

Шесть диодов последовательно, ощутимо расширяют диапазон.

Индикаторы по надобности делаю сам.

Коробочка от дискеты и моторчики измерительных головок М4762.

[Борисович]

Индикаторы по надобности делаю сам.

Самопальный индикатор - это очень круто.
А сдвоеный - это очень сильно круто

[FAI4]

А как достигли такой "растяжки" в начале шкалы? 1Вт аж посредине шкалы? Схему можно?

достигается за счет добавления цепочки диодов в 157ДА1

[persey.a]

Здравствуйте, мои индикаторы, не мог пройти мимо. В 1984г. в продаже сдвоенных как слева вверху не было, поэтому для первой деки сам сделал сдвоенные вертикалки на базе М4387 с подсветкой, слева внизу. Для чего один индикатор был аккуратно вскрыт, пленка шкалы перевернута, стрелка регулятором перемещена вниз. Индикаторы вертикально склеены вместе. Пиковые располагались слева и справа в линию сверху сдвоенного стрелочного. Надписи правда левого были зеркальные, но не видно если не приглядываться, я же не завод, делал как позволяли возможности. Хотя рассматривал вариант изготовления на базе цветного шаблона из слайдовой пленки, чего-чего этой ГДР пленки было в магазинах навалом, очень качественные слайды получались, но очень трудоемко, поэтому сделал как проще. Полярность от усилителя индикаторов на левый подавалась обратная. В 1984г. советских сдвоенных я не видел, только на японских магах, что собственно и сподвигло на подобное решение. Получилось весьма необычно для того времени. А для усилителя шкала конечно в Вт. Я хотел сделать в свой усилитель другие шкалы в Вт, с аттенюатором было бы совсем информативно, но... С Уважением.

[Борисович]

Надписи правда левого были зеркальные,

пленка шкалы перевернута, стрелка регулятором перемещена вниз.

Кстати перевёрнутые индикаторы тогда тоже встречались.
Из такого когда то давно ,давно сделал зачем то милли-микро-тестер.

Сохранился.Но что бы пользовался,не припоминаю.
А так - всё по серьёзному.Даже прозвонка с очень сильно мелкой лампочкой. Прямо на шкале стоит,в правой части

[FAI4]

Борисович, ты не перестаешь удивлять!!!
Это супер!
Реально достойная уважения конструкция!

Самое главное - все сам (своими руками)...

[persey.a]

Здравствуйте, я делал проще на базе китайского стрелочного микротестера, перетряс внутряжку...работал, пока не перешел на цифру. С Уважением.

[Andrey Smirnov]

Самодельными измерительными приборами занимались люди старшего поколения, у меня два моих "наставника" делали приборы, у одного - целая минилаборатория была, с генераторами, милливольтметром, измерителями ёмкости и индуктивности... Сейчас такой работой можно заняться для собственного удовольствия, метрологической ценности в самопальных приборах нет. Ту же ёмкость или индуктивность с точностью около процента я могу звуковой картой ноутбука измерить... (очень удобно, кстати. Для своих АС именно так катушки и мотал...)

[persey.a]

Здравствуйте, Фото не мое. Свой переделанный тестер куда-то делся за ненадобностью. Вы правы давно было, сейчас не актуально. С Уважением.

[Samodelkin]

А мой самопальный генератор и блок питания погибли на пожаре, на работе...
Блок питания сделал заново, такой-же, а ГЕНу не стал делать, там много
было слесарки, поленился.

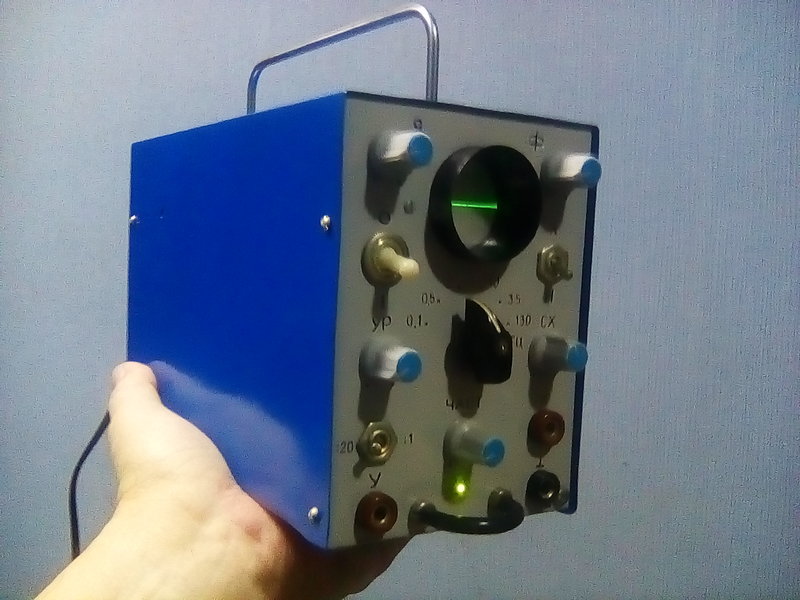

Осцилл на базе своей схемы на основе КР544 -засунул в ЛО-70, наигрался и
подарил брату.

[alti]

Самодельными измерительными приборами занимались люди старшего поколения, у меня два моих "наставника" делали приборы, у одного - целая минилаборатория была, с генераторами, милливольтметром, измерителями ёмкости и индуктивности... Сейчас такой работой можно заняться для собственного удовольствия, метрологической ценности в самопальных приборах нет. Ту же ёмкость или индуктивность с точностью около процента я могу звуковой картой ноутбука измерить... (очень удобно, кстати. Для своих АС именно так катушки и мотал...)

Не сказал-бы, что совсем нет. Особенно, когда заводской прибор стоит каких-то сумасшедших денег ... и нужен не часто. Ну, и про размер этих приборов не забываем!
Из того, что я собирал,- это свип-генератор на китайской плате и микроконтроллере. Умеет качать от 20Гц до 50 МГц. Так что, вполне подойдёт и для ПЧ ЧМ и для магнитофонов. Точность же обеспечивает микросхема AD9850...

Второй прибор,- измеритель LC, способный измерять ёмкость мелких конденсаторов ( от 1 пФ до 1мкФ) и любые катушки.
Чем-то менее специфическим измерить такие мелкие конденсаторы и катушки достаточно затруднительно.

Ну, и всеми любимый трёхщуповой транзистор тестер Маркуса. Последний вполне можно считать заводским...

[Andrey Smirnov]

Так я писал - для измерения ёмкости и индуктивности проще программный измеритель использовать, там практически ничего не нужно, кроме звуковой карты: вся "обвязка" - два разъёма, три проводка и один резистор...

[Борисович]

метрологической ценности в самопальных приборах нет.

Ну это Вы Радиокота сильно много читаете наверное. Есть тама 2-3 мега-упёртых фаната метрологии. Пугают этой самой метрологией там молодёжь.
А для самопальных самоделок особая метрология и не нужна.Они бывает вообще для конкретного применения делаются.

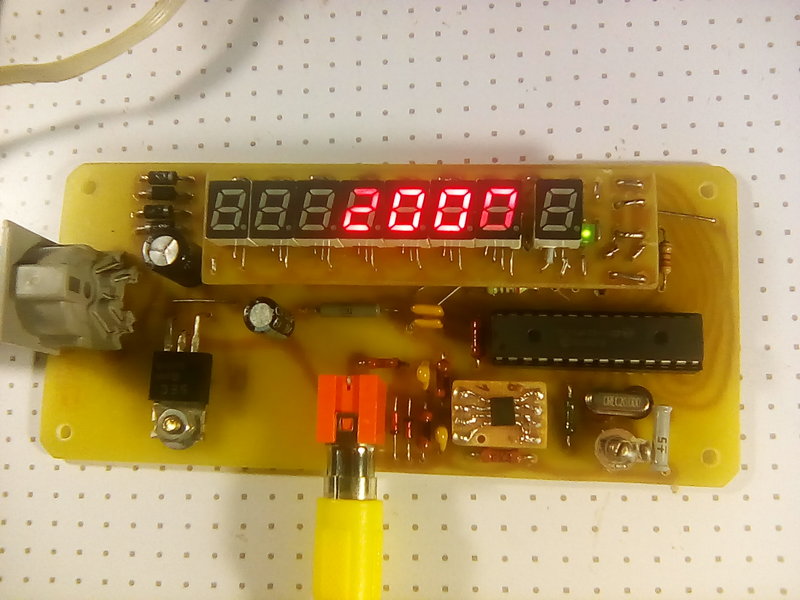

Вот подумал,что для часов вроде бы частомер нужен.И вота замастырил частотомер.Сильно мелкого размера


И удобно,и для наладки метрологии хватает.
И вообще , самопальные приборы - это занятно

[Andrey Smirnov]

Вот чего-чего, а метрологические темы на Коте не посещаю почти никогда... Там сплошная терминология, неученому делать нечего.
...Кстати, по теме: затеял таки начать сборку усилителя для своих 50АС-107 (не валяться же им без дела...), перечитав всё, что про них пишут, делаю вывод, что отдельный усилитель там обязателен для НЧ-секции, СЧ и ВЧ, в принципе, имеют полноценные фильтры... Вот и думаю, как лучше: сделать по три канала на каждую АС, с активными фильтрами - или по два, ограничившись активным фильтром только для деления НЧ и СЧ-ВЧ? Опыт по биампингу-триампингу у кого-нибудь есть?
