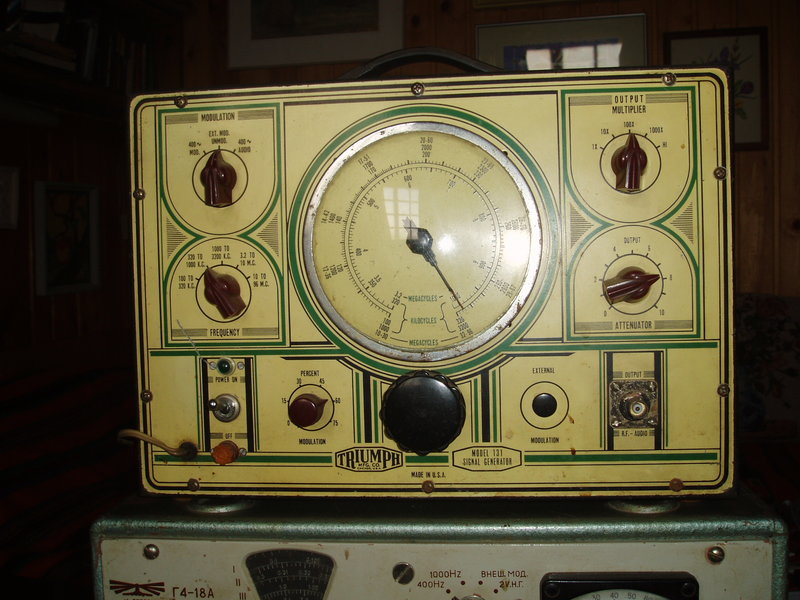

Сигнал-генератор TRIUMPH 131

[Петр Васильевич]

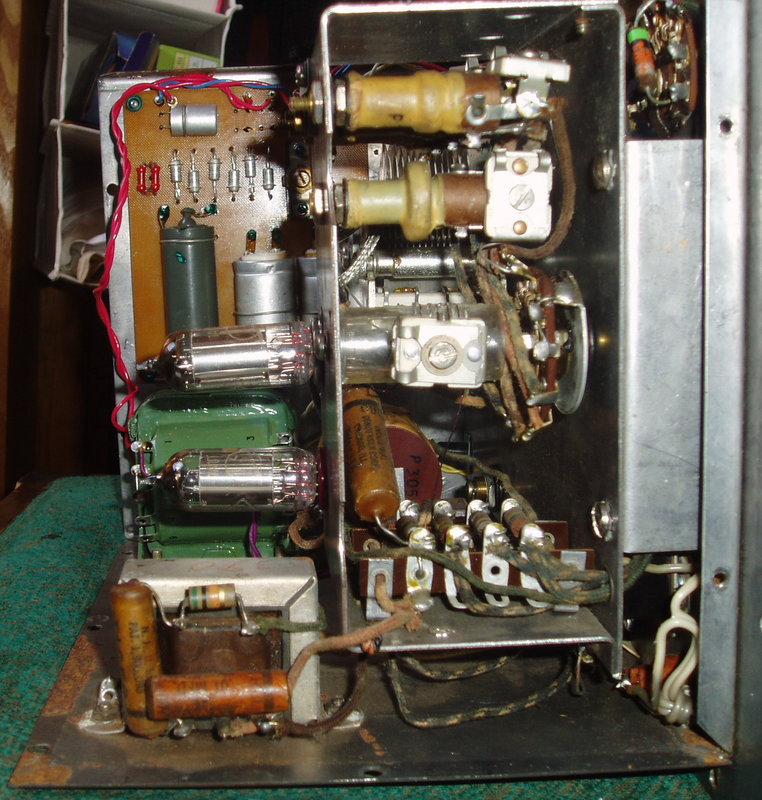

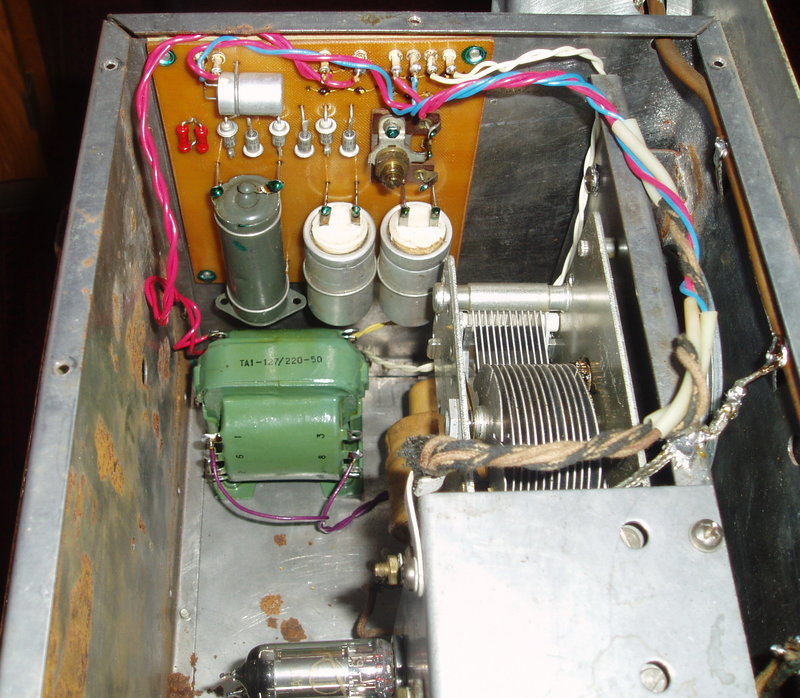

В конце 1960-х годов выменял у приятеля вот такой генератор. Как он попал к приятелю история умалчивает. Генератор собран на двух лампах 1R5. Питание батарейное. На тот момент ни ламп, ни батарей в генераторе уже не было. Покопавшись в справочниках, выяснил, что прямым аналогом 1R5 является наша лампа 1А1П. Сначала хотел сохранить питание от батарей, но в те годы батареи были достаточно дефицитны и дороги, да и не было необходимости в автономном использовании. Поэтому пошёл другим путём, встроил внутрь самодельный сетевой блок питания. Для удобства пользования установил выходной ВЧ разъём, предохранитель и индикаторную лампочку по питанию. Конечно, аутентичность несколько пострадала, но тогда это меня не волновало. В интернете никакой информации о приборе не нашёл.

[Alexandr]

Петр Васильевич, всегда знал, что Вы молодец, и Вы лишний раз это подтвердили. Спасибо за фото, информацию, и Ваши золотые руки!

[Wladimir_TS]

А что за странный элемент на плате БП ?

[3462]

Интересный экземпляр! Поиск по model 131 signal generator хотя бы выдает те же картинки.
Дальше не пускает сертификат браузера или еще чего...

[Петр Васильевич]

А что за странный элемент на плате БП ?

Это проволочный реостат для регулировки напряжения накала ламп.

[Wladimir_TS]

А что за тип ?

[Петр Васильевич]

А что за тип ?

Увы, не знаю. С тех пор прошло уже полвека. Достался случайно с какой-то "разборки". Возможно импортный. Ставил его исходя из величины сопротивления и рассеиваемой мощности.

[Wladimir_TS]

Просто я вот тоже такой опознать не могу. Будет возможность сфотографировать покрупнее - можнно на оффтоп ру спросить тамошних старожилов.

[Петр Васильевич]

Будет возможность сфотографировать покрупнее - можнно на оффтоп ру спросить тамошних старожилов.

Возможность появится только летом, так как генератор находится на даче.

Вот нашёл фото этого реостата в другом ракурсе:
