Осциллограф,маленький,на лампах

Сообщение

Wladimir_TS · #401

Зима скоро однако....

persey.a · #402

Здравствуйте, на память сохранился-хорошо, в практическом плане толку мало. Свой С1-94 лежал неск лет без дела, т.к. перешел на более продвинутый импорт. Продал в хорошие руки. Неделю назад видел как драгметчики курочили С1-65... и не первый раз вижу, осциллографы, генераторы, вольтметры вполне пригодные - в хлам ради сотен мг драгмета. К тому, что кому нужно пока еще можно выкупить у варваров хороший осциллограф, через год-два лавочка закроется и для них окончательно. С Уважением.

twoporylyj · #403

Ну, уже минут через пять после включения вот так в руке подержать не получится, как на фото. Вентилятор напрашивается, он, будучи правильно подобранным, неплохо температурный режим облегчит.

Алексей Иосифович · #404

.... молодец " Борисович " ! а я как то всё медленно делаю, постоянно кто-то отвлекает со своими сломанными аппаратами.

novosibiretc · #405

Алексей Иосифович писал(а): ↑
01 окт 2022, 13:26
.... молодец " Борисович " ! а я как то всё медленно делаю, постоянно кто-то отвлекает со своими сломанными аппаратами.

Вооще-то, прошёл почти гот! Кажется, цвет перьев не соответствует бтицце! Так что, помогайте людям и... это правильно.

Борисович · #406

novosibiretc,

novosibiretc · #407

Успакойтеся, папа карла! Точите буратину как умеете.

2vlad · #408

novosibiretc, да не получится буратина... Часы будут деревянные!

Борисович · #409

2vlad · #410

Борисович, Вас-то - могут спасти, а вот до меня - точно не доедут...

Blackbird · #411

насчет пром устройства на 3ло1и - когда ребенком лежал в больнице видел девайс в физиокабинете . Лежачий небольших габаритов с кучей ручек и вот с осциллографическим индикатором . Труба там стояла вертикально - по габаритам только 3ло1и влазила . В общем чего то этот девайс формировал и к пациентам на элеткроды подводил . Запомнил надпись на ручке "ритм синкопа" - странно синкопа это вроде из джаза . Чего они там подводили ?:)

Wladimir_TS · #412

Возможно стояла 5ЛО38

Пока единственное пром применение 3ЛО1И видел в ламповом частотном компараторе работавшем по принципу фигур им. тов. Лиссажу. Исполнение - мохнатые 50ые - еще с "украшетельствами" .

Blackbird · #413

Wladimir_TS писал(а): ↑
05 окт 2022, 17:37
Возможно стояла 5ЛО38

Она там не поместилась бы в принципе аппарат низенький совсем был

Blackbird · #414

вот а я нагуглил его

Аппарат "сним-1"

Wladimir_TS · #415

http://ladoved.narod.ru/medtehnika_PDF/127.SNIM-1.pdf

Действительно 3ЛО1И

Борисович · #416

Продолжение.
Покрасил тубус в чёрный цвет.

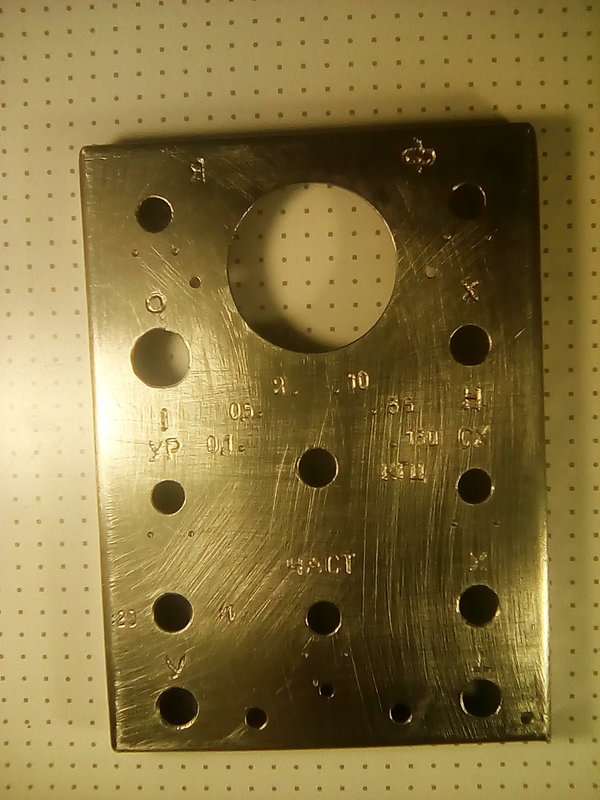

Сделал гравировку букв и цифр на стальной панели.

Получилось приемлимо.
Буквы и цифры читаются нормально.
Теперь покраска панели и закрашивание этих букв и цифр.
Давно хотел сделать гравировку по железке. Сделал. Как бы, с процессом ознакомился

Борисович · #417

Продолжение.
Покрасил переднюю панель.

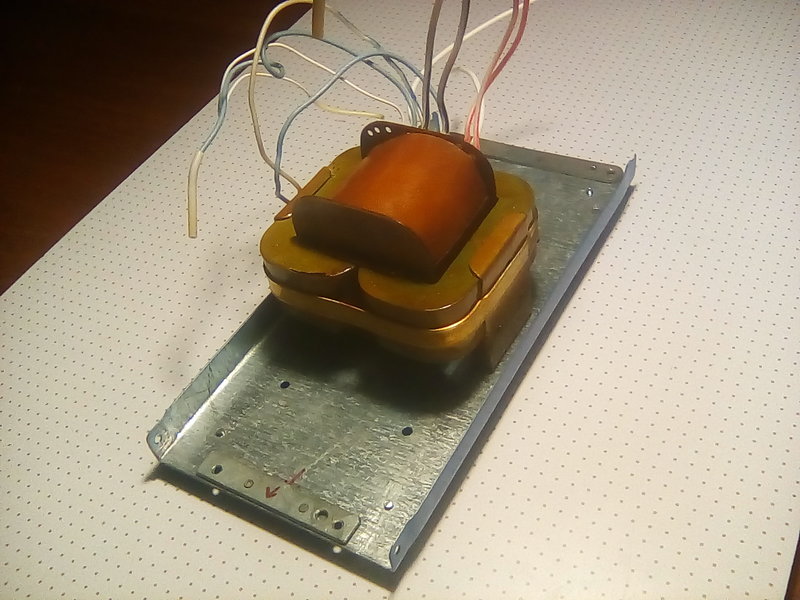

Установил трансформатор.

Установил экран.Вывел провода.
Включил.Нормально.Не гудит

Борисович · #418

Продолжение.
Закрасил выгравированые надписи штемпельной краской.Для сушки надо недели две.

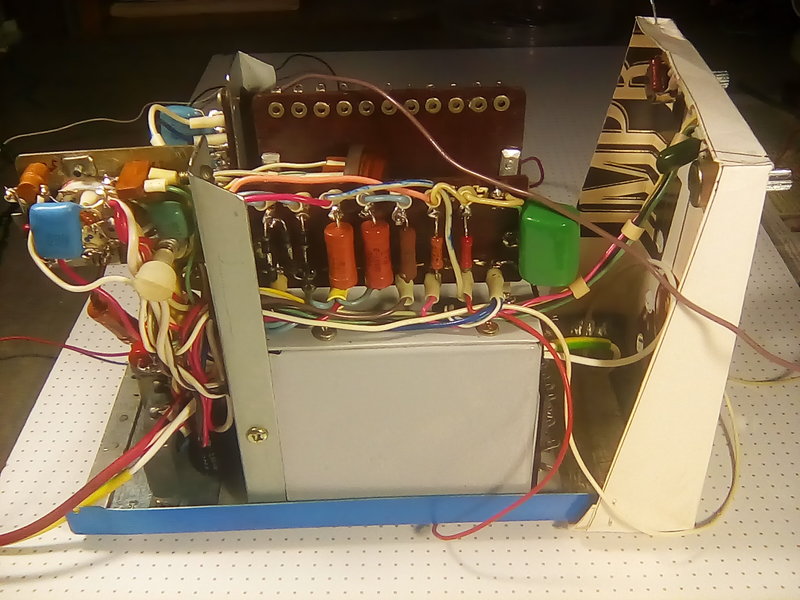

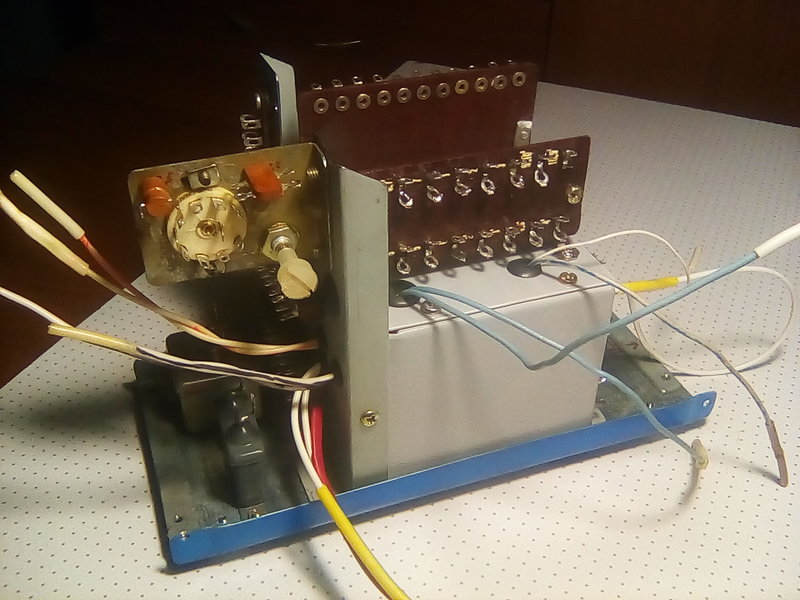

Начал монтаж.
Презабавная это дело - объёмный монтаж.Он тута со всех сторон.
Но автору этого осциллографа,50 лет назад,было ещё сложнее его делать.У меня конденсаторы современные,более малогабаритные.
Пока сделал то,что слева.

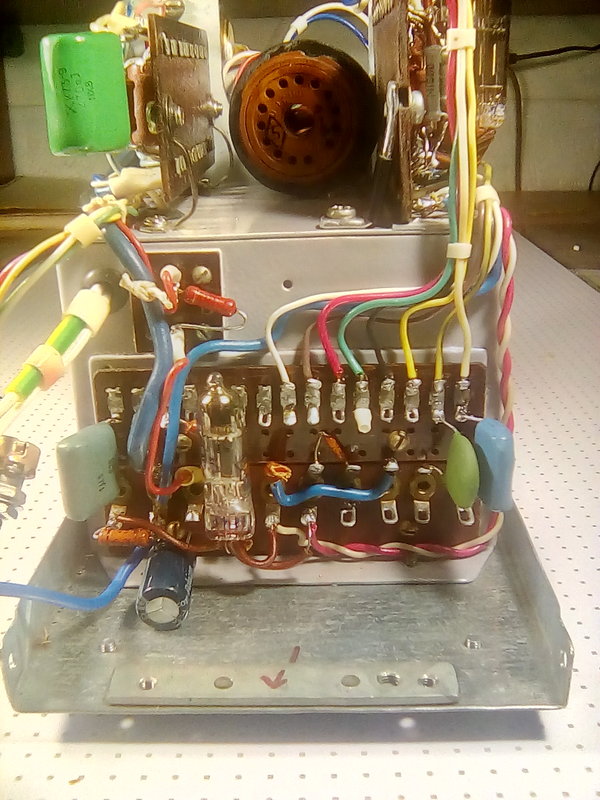

И то,что сзади.

Осталось то,что справа и то,что впереди.

Делайте ставки.С какого раза это всё сооружение заработает

Solaris · #419

С первого взгляда показалось, что сзади ТХ4Б.

Борисович · #420

Сзади - 6С6Б

Wladimir_TS · #421

Минус, конечно, что если что доработать, то вытащить вывод элемента из отверстия лепестка монтажного, если он там "закручен" нереально. Перекинуть провода тоже непросто, зато красоооота и загляденье такой монтаж. Сразу виден труд в это дело вложенный.

twoporylyj · #422

Это у 6С6Б ведь температура баллона 200 °C? Мощность самая обычная, объём маленький, вот и жарит. А рядом ПВХ.

Борисович · #423

Продолжение.

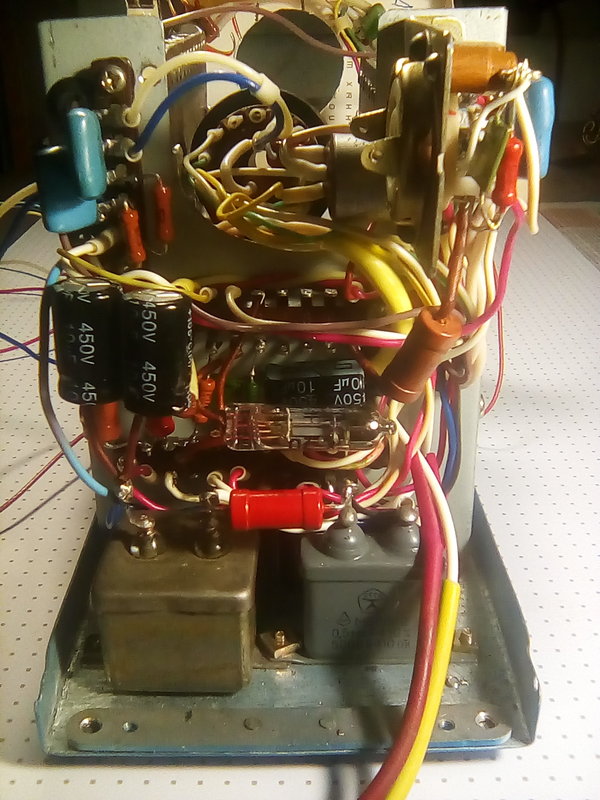

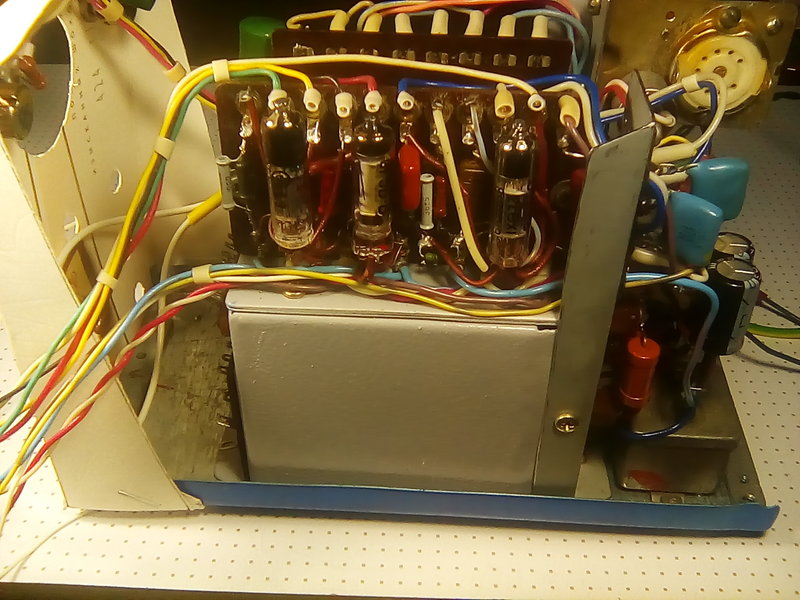

Сделал монтаж того,что справа.

Лампы : 6Н16Б , СГ5Б , 6Н16Б

ДедФеном · #424

Хорошие "железки"

twoporylyj · #425

Чем гравировали, миниатюрной фрезой или травлением?

Борисович · #426

twoporylyj писал(а): ↑
29 окт 2022, 13:41
Чем гравировали

Пост #381

twoporylyj · #427

Вещь!

alti · #428

Знакомый моторчик.

Изначально 3х фазный. Довольно мощный и высокооборотистый. Такие ставили в системы охлаждения аппаратных шкафов станков...

Сцилли · #429

На 2-х фазном подключении на одну фазу 2мкф, на другую 1 мкф. Стояли в шкафах Н-22, которые с перфоленты прогу считывали. Ставили на вытяжку в туалет многоэтажки. На полную мощность включить вентилятор - с горшка сдует!

Борисович · #430

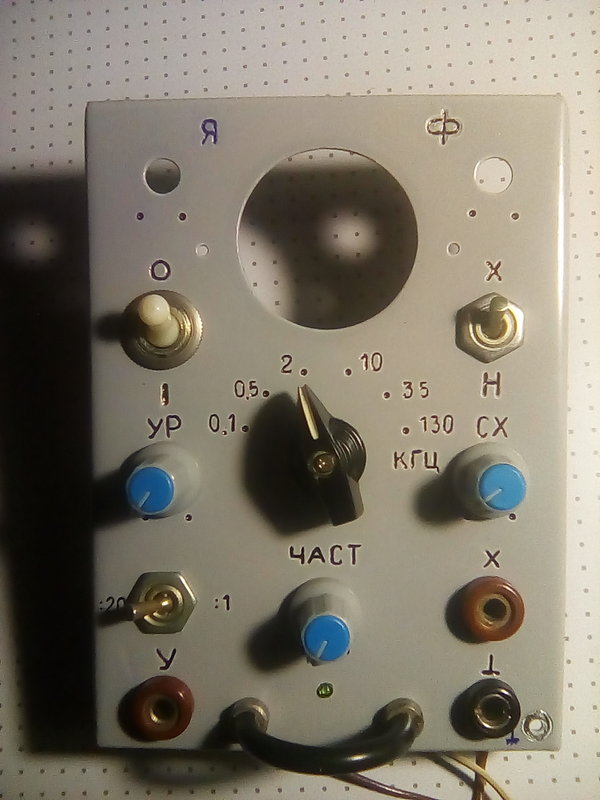

Продолжение.
Заливка знаков высохла.

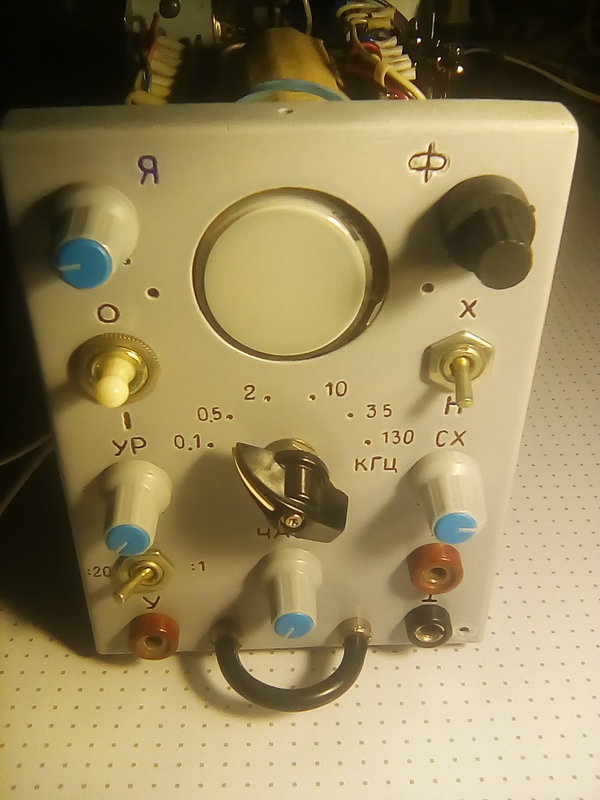

Установил часть элементов управления.

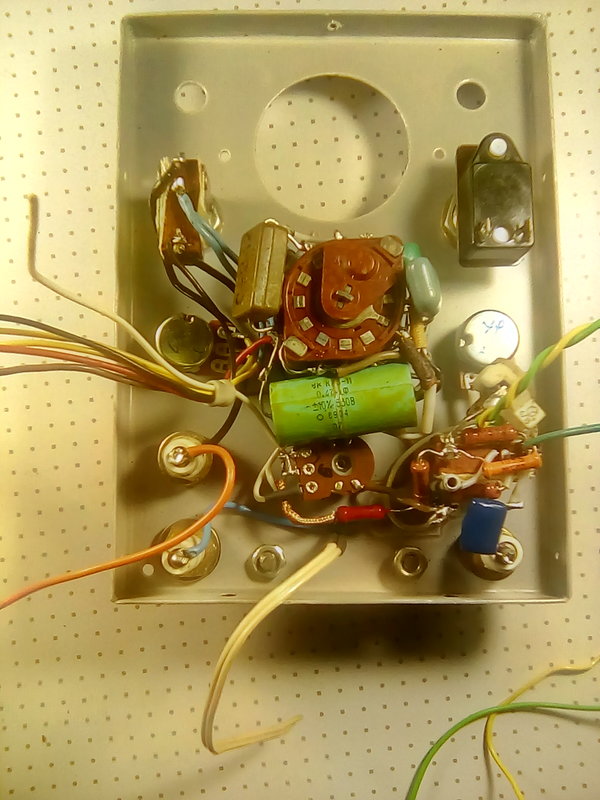

Сделал большую часть монтажа на передней панели.

Примерил.Помещается.

Пока примерно как то так

Shuare · #431

Меня терзают смутные сомнения (с) - насчет наводок от транса на трубку. Но буду только рад, если окажусь неправ

Борисович · #432

Продолжение.

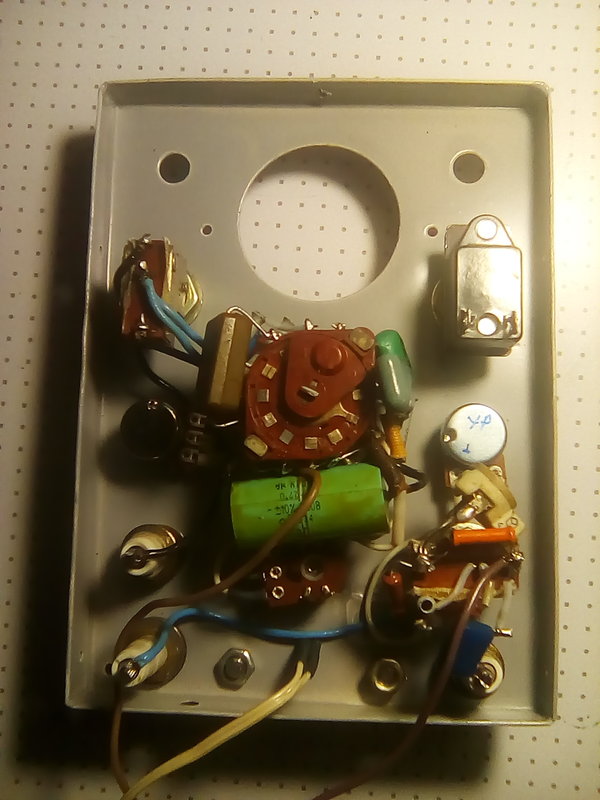

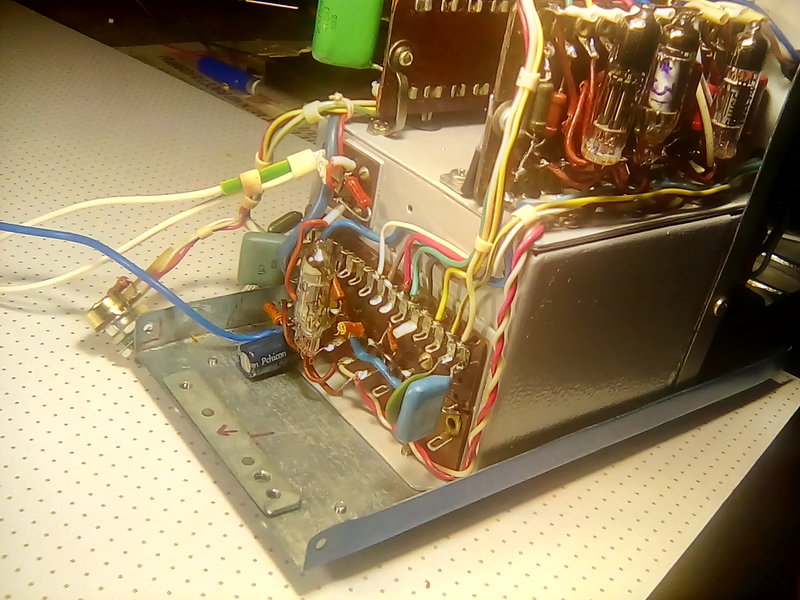

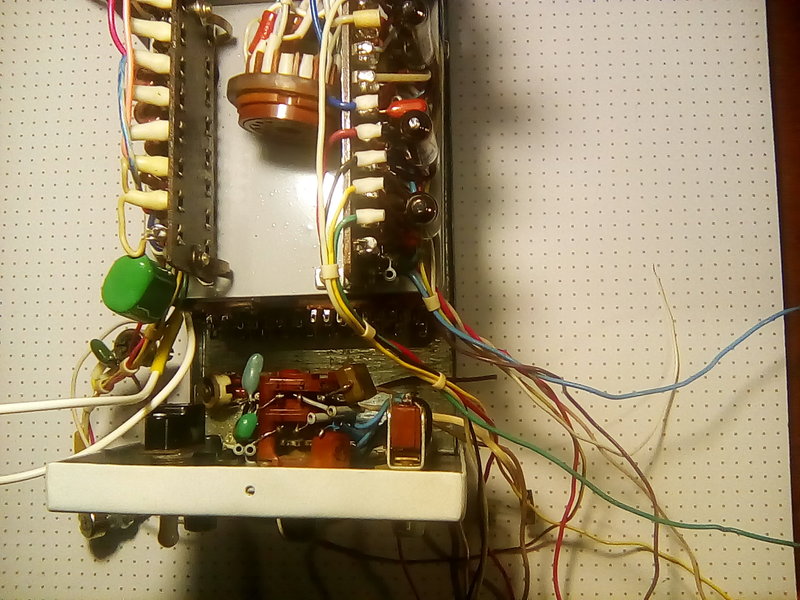

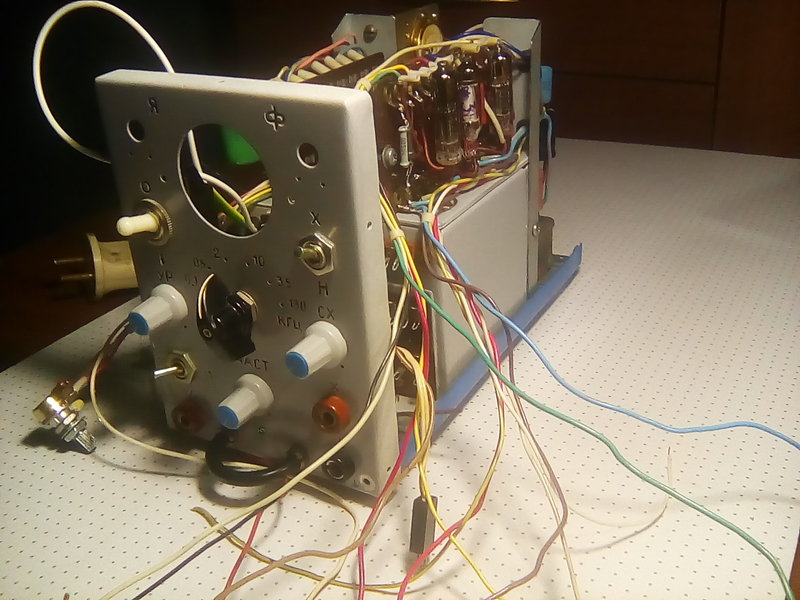

Сделал монтаж в передней части.

И полностью монтаж на передней панели.

Примерил.Помещается.

Да уж. Объёмный монтаж - это сильно забавно. Объёмный - это вам не просто навесной

Борисович · #433

Продолжение.

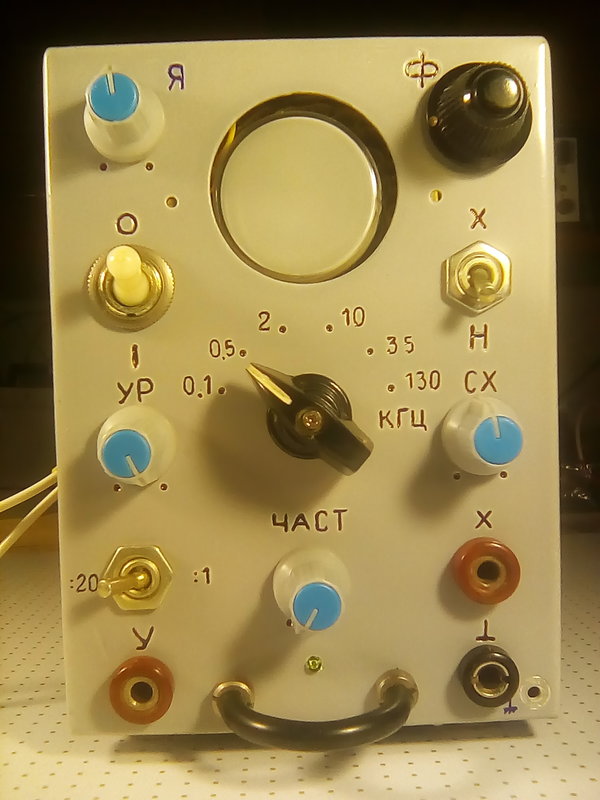

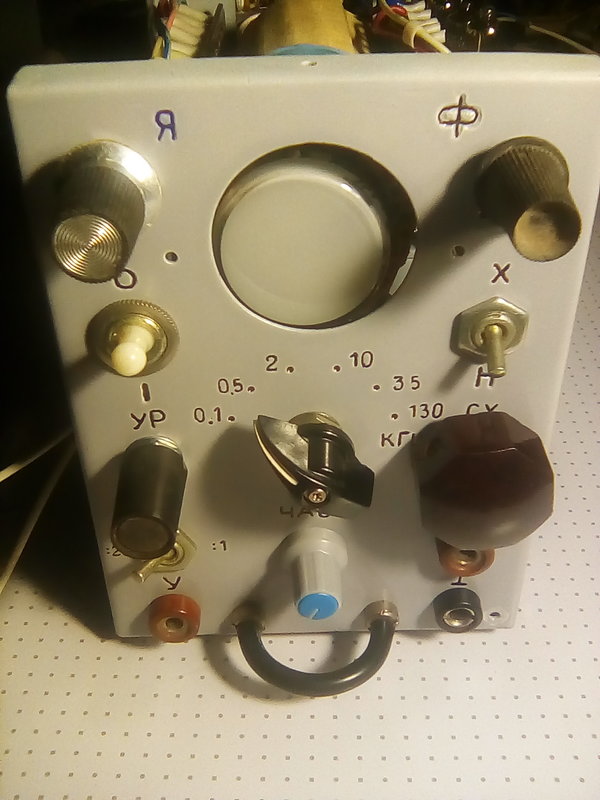

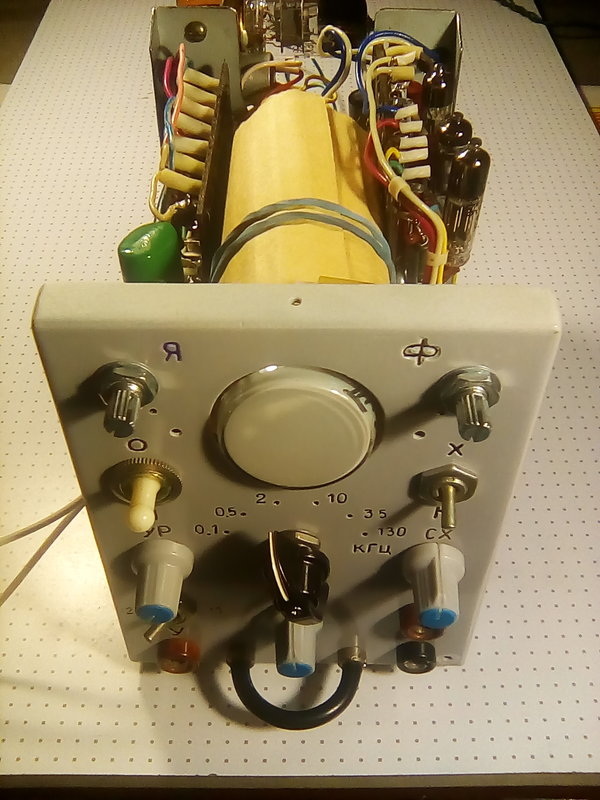

Сделал монтаж полностью.
Подготовка к первому включению.

ПЕРВОЕ ВКЛЮЧЕНИЕ.

Дым не пошёл.Луч появился.
Развёртка заработала.
Потребление 35 VA.

Дальше наладка

kuzmin · #434

Ручки на резисторах однозначно поменять, никак не смотрятся.

ДедФеном · #435

А мне нравится.

Борисович · #436

Ручки мне нравятся. Гайки закрывают, в том числе.
kuzmin,
Ежели Вы такой крутой дизайнер ручек, то показали бы альтернативные ручки, те которые круто смотрятся

Shuare · #437

Я бы конечно тоже черные ручки поставил, но "на вкус и цвет..." или "я так это вижу..."

Борисович · #438

Shuare писал(а): ↑
08 ноя 2022, 10:15
тоже черные ручки поставил,

Я может быть тоже.Но самые мелкие " приборные" ручки под ось 6 мм,которые мне встречались,они вот такие. 19 мм.

Как то оно тут сильно несуразно.

Так что,господа критики,покажите приборные ручки на ось 6 мм меньшего размера. С бытовухи не показывать.
На пока критика смотрится как то так

Shuare · #439

Я не Б-Я, и я не против. Но вот например Чип-Дип - там ручек разных аж 10 страниц. А из древних - на задних стенках советских ТВ часто ставились полиэтиленовые (в том числе и черные), одевались внатяг, без винтиков

kuzmin · #440

Пока не могу показать, полный банановый ящик с ручками из за переезда найти не могу.
Поэтому редко на продажный сайт захожу.
Ежели есть ручки с диаметром менее шести мм, но могут закрыть гайки, увеличить диаметр или сточить наружный диаметр у имеющихся, которую Вы показали.
Выход найти можно.

Mika · #441

Полный китайский всем известный сайт всяких ручек, и все на 6 мм

Борисович · #442

kuzmin писал(а): ↑
08 ноя 2022, 17:17
Выход найти можно.

А куда выход то искать?
Может получиться: " Есть только вход, и то не тот".
Забавно тут снова становится.
Чисто для критиков.

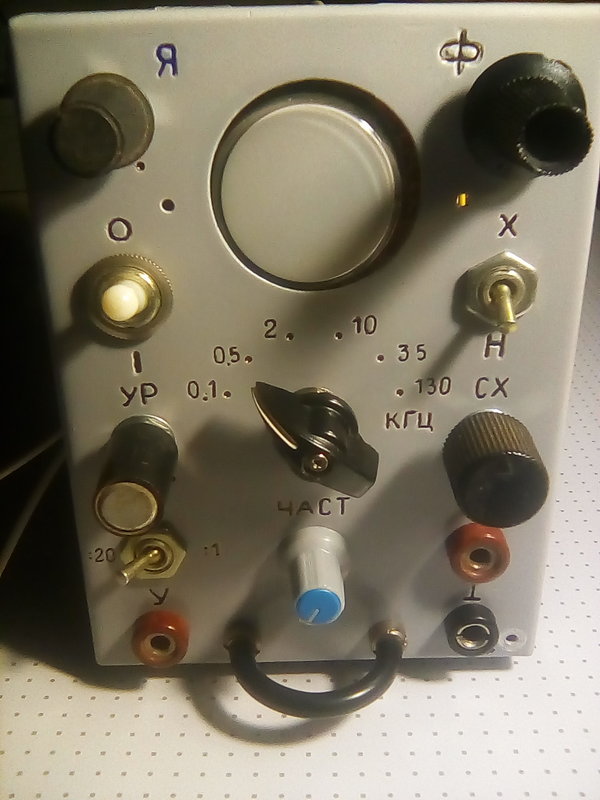

Это ручки которые примерял,но МНЕ почему то не понравилось.

А которая здесь справа вверху - нормально.Но такая только одна.

А те что поставил , специально в Митине покупал,лет 10 назад.Там разные были.А вот именно они МНЕ понравились.

Mika писал(а): ↑
08 ноя 2022, 17:43
китайский ...... сайт всяких ручек,

Mika, и давненько же Вас тута не было.Думал уж не случилось ли чего.
А может тама,на сайте то том и инструменты встречается.
Ну например типа таких

И спецом,для Мики: ещё картинка из гаража Борисовича

kuzmin · #443

Слева ручка блестящая рекордовская, с неё снимается оребрение и устанавливается на вновь выточенную по своему дизайну, делал неоднократно.
На меньший диаметр крепится на клей с вырезанием сегмента.
Придумал, как на гладких ручках делать оребрение, даже на конусных, не отличимое от заводских, на пластмассовых получается изумительно.

Борисович · #444

kuzmin писал(а): ↑
08 ноя 2022, 18:38
снимается оребрение и устанавливается на вновь выточенную по своему дизайну,

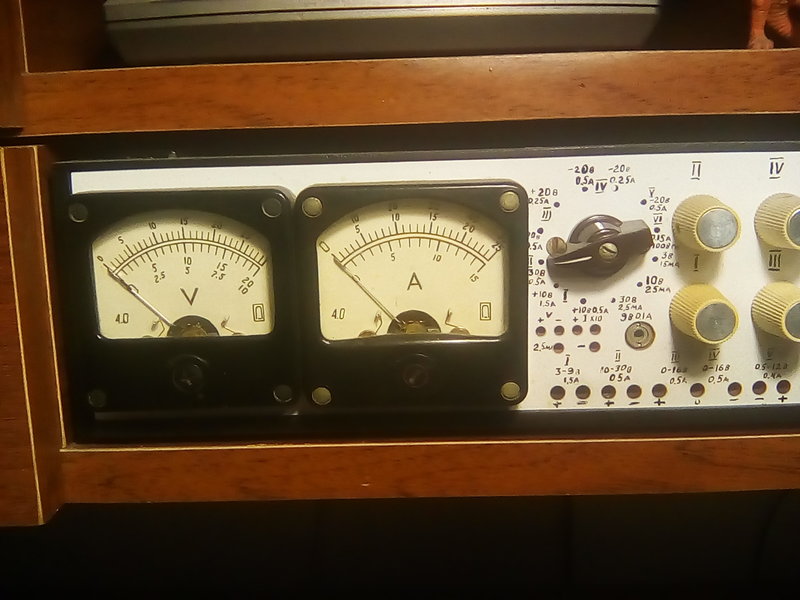

Ну это дело понятное.Вот тута все ручки так сделаны.

Здесь тоже.

Что то тогда,лет 35-40 назад,с мелкими ручками был напряг,а вот со станками - не было.Вот и сделал,из крышек от зубной пасты.

kuzmin писал(а): ↑
08 ноя 2022, 18:38
Придумал, как на гладких ручках делать оребрение, даже на конусных, не отличимое от заводских, на пластмассовых получается изумительно.

А вот это занятно.
Накатку на алюминиевых ручках делал.
А вот на пластмассе нет.
Поделитесь технологией.И если можно,с картинками

kuzmin · #445

Приспособы также не знаю, где лежат, могу на пальцах объяснить.

Борисович · #446

kuzmin писал(а): ↑
08 ноя 2022, 19:06
могу на пальцах объяснить.

Ну хотя бы так

Mika · #447

Борисович писал(а): ↑
08 ноя 2022, 18:24

И спецом,для Мики: ещё картинка из гаража Борисовича

Как вы этим говном то работаете?

Борисович · #448

Mika, Mika, забавный Вы и категоричный.
А на картинке - это вообще что?

Mika · #449

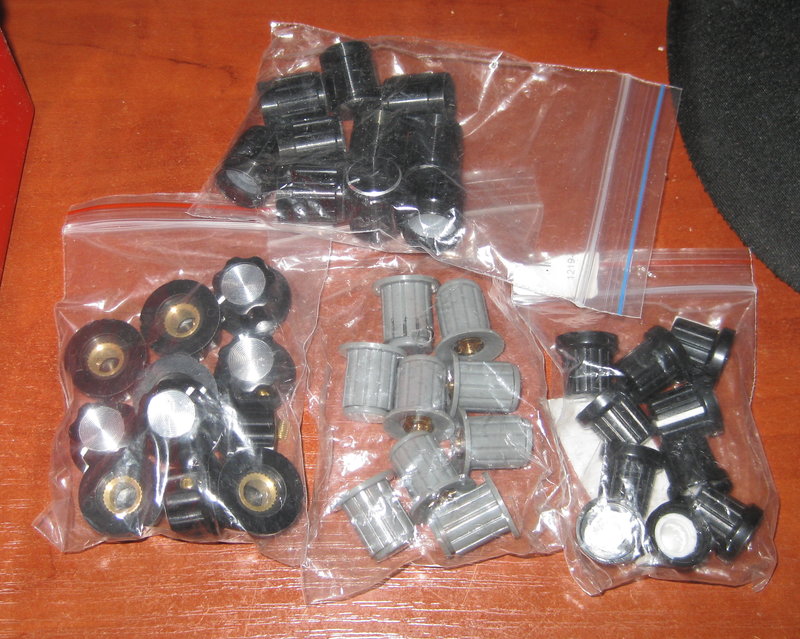

Вот эти ручки сопоставимы размерами с примененными ТС, но выглядят гораздо круче. Все куплены на али.

Борисович · #450

Mika,
А что,крутые ручки.
А почему,тех которые серые - девять?
