Опознайте детали и комплектующие

[novosibiretc]

Отвлекли малёхо. Вот, сфотал.

[domen]

ничего подобного в ЗИП-е не имела.

А почему они должны находиться в ЗИПе ? Их там нет. Это хозяева моей Латвии, после распаковки в 1959-м и снятия фиксаторов, заботливо положили снятые детальки в кармашек для ЗИПа, остальные могли спокойно их выбросить, за ненадобностью.

[novosibiretc]

domen, Что, на фото не видно, что напротив дырок в ЭПУ ничего нет?

[domen]

Отвлекли малёхо. Вот, сфотал.

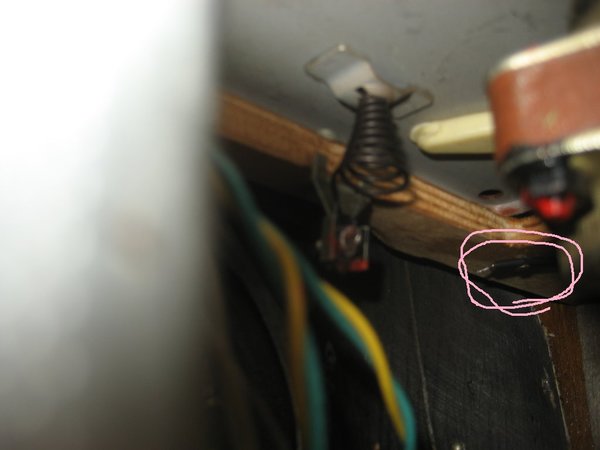

Вижу пружины, но они с другой стороны, посмотрите есть напротив угловых отверстий стола пеньки для фиксации, сдвиньте стол.

[novosibiretc]

domen, Я же Вам написал, что напротив угловых отверстий в ЭПУ ничего нет.

[rekord-61]

четыре детальки из пружинистой стали. По паспорту их там быть не должно

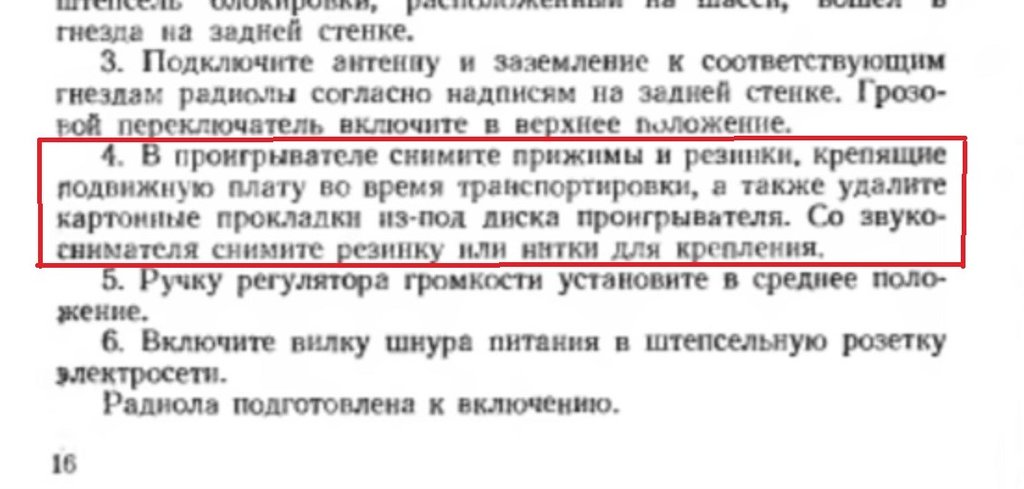

Однако, должно "во время транспортировки..", в инструкции так и обзываются "прижимы"

[domen]

очевидно это крепление "пеньков" для фиксации стола? Напротив выше видно отверстие в столе.

[novosibiretc]

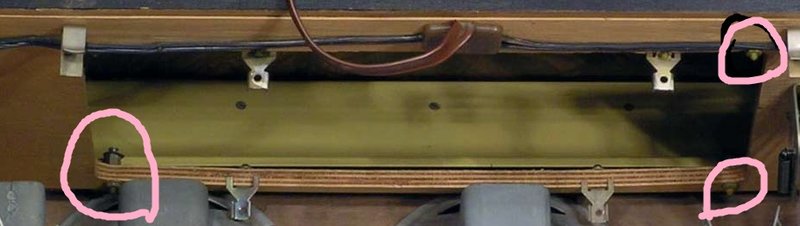

domen, Вот родная доска от моей Сакты 62-го года. Передок выломан, поелику неродной динамик вкорячивал. Никаких фиксаторов нет и не было. Только четыре дырочки для крепления пружин подвеса.

[novosibiretc]

domen, Это торчит конец УКВ шлейфа. Вы что, меня за дебила держите??

[domen]

Значит к 1962-му упростили. И спокойно, только спокойно, фото темное, не разобрать.

[domen]

Вот фото из музея, там и гайки и один пенек видно

[novosibiretc]

domen, Нет такого фото Сакты в Музее. Это откуда фото? И вывод щлейфа УКВ у неё не сверху, а снизу.

[domen]

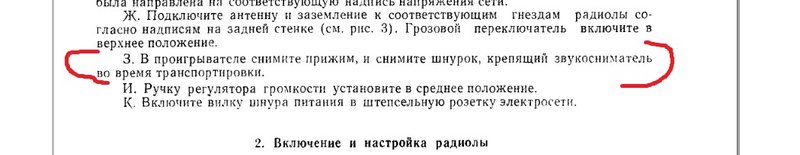

У меня Латвия, о чем я и написал изначально, а в Сакте подготовка к работе другая, там все проще:

[novosibiretc]

domen, Я привязал разговор к Сакте, поскольку увидел одно и то же ЭПУ. Один завод, одно ЭПУ, а условия транспортировки разные? Вот отсюда и непонятки. Осталось только узнать, какой такой "прижим" снять и как он выглядит?

Значит к 1962-му упростили.

В Инструкции на "Сакту" 60-го года, вообще никаких упоминаний о "прижимах" нет. Не катит!
ЗЫ
Что с интернетом? Вываливается постоянно в ошибку 503 или "крутит" до "отсутствует ответ...". У всех так, или только у меня, у "вредного"?

[kuzmin]

Всё дело в том, что фиксаторы снимали во время транспортировки и выбрасывали, а надо снимать после распаковки в домашних условиях, тогда фиксаторы будут целы.

[Vygandas]

Посмотрите, у Вас на радиоле забытых по незнанию нет?

У меня то такой радиолы давно и нету, нечего смотреть
Была родная поменяна на талон на телевизёр еще в советское время.
А встречал у людей, которые удивлялась чего то так пластинка часто "прыгает"

[Петр Васильевич]

Я привязал разговор к Сакте, поскольку увидел одно и то же ЭПУ. Один завод, одно ЭПУ

Насчёт одного завода не совсем верно. Латвия - ВЭФ, а Сакта - РРЗ.

[novosibiretc]

Латвия - ВЭФ, а Сакта - РРЗ.

Замечание по делу.

[Vygandas]

Но ЭПУ то делал тот самый РэмЗ
https://www.radiopagajiba.lv/RRR/REMR_EF/ep1.htm

[novosibiretc]

Vygandas, ЭПУ одно, но вот как-то не сложилось на "Сакте" с фиксаторами.

[Vygandas]

novosibiretc, если мне память не подводит могли на фиксаторы для транспортировки забить для ремонтных ЭПУ , которые менялись у клиента и поставлялись в своей таре

[novosibiretc]

могли на фиксаторы для транспортировки забить для ремонтных ЭПУ

Могли, могли. Но дырки в "столе" под стойки фиксаторов сами не зарастут. А их нет и не было.

[Mihail-1]

От чего регулятор с ручкой?

[domen]

Беларусь-62 ? Тонкомпенсированный рег. громк.

[Mylenef]

Товарищи, как дразнится такой тип разъёмов, что во множестве применялся в советских аппаратах?

[Anryz4]

https://barnspb.ru/wp-content/uploads/2 ... -15.24.jpg

[Vygandas]

Нашел такое чудо у знакомого в барахле. Никогда такова чуда не видал и не знал !
Галетный переключатель 21П1Н но из двух галет по 12 контактов. 21 положение достигается четным/нечетным замыканием по галетам тонким подвижным контактом
Интересно где такое применялось, на моем резисторы от 1,5 до 22 кОм , полное сопротивление 154 кОм

[БесТолковый]

Ну, ступенчатый регулятор громкости может быть.
Только жестковат он для регуля.
Сто лет назад делали похожие.

[kuzmin]

Тонкий средний контакт- это плохо, сотрётся скоро и не будет контакта, пусть будет лучше толще, но уже.
Для мягкого переключения ослаблял фигурную пружину, но очень аккуратно, ибо назад вернуть проблема.
Выбирал золотую середину, чтобы были: чёткая фиксация и мягкое переключение.

[Shuare]

Нашел такое чудо у знакомого в барахле. Никогда такова чуда не видал и не знал !...

В измериловке встречал. Один вообще был уникальный - этакий барабан диаметром ~200мм, 2 пластины, между которыми зажаты куча катушек\дросселей (?), и в центре - такой галетник на 2 направления. Разобрал именно из-за катушек

[alexsan]

В измериловке

Сделать
ступенчатый регулятор громкости

[Самый !]

Крутить как регуль громкости это - весьма чревато: не представляю, какие выбросы будут на выходе УМ при прохождении бегающим контактом точки меж замыканиями ног с делителя.

[Vygandas]

и в центре - такой галетник на 2 направления

Тут ничего общего, галеты две но направление одно !

[Shuare]

и в центре - такой галетник на 2 направления

Тут ничего общего, галеты две но направление одно !

Для тех, кто в танке - повторяю: в центре - такой галетник на 2 направления и 21 положение (т.е. 4 галеты)

[old_hippie]

В измериловке встречал.

В измерительном мосту такому самое место, факт.

[Vygandas]

Shuare, и какой это то прибор был ?

[Shuare]

Shuare, и какой это то прибор был ?

Ну учитывая, что прошло лет 30, вспомнить невозможно . Это был какой-то ламповый аппарат, полуразобранный. Шильдик наверняка на морде был, но мне интересны были только катушки

[Самый !]

В закромах сто лет (с прошлого века) лежит незаконченная поделка.
По памяти, генератор пачек синалов для настройки магнитофона.
Скорее всего из журнала "Радио" илм "В П.Р.Л."
Сам следов оной схемы в сети не нашёл.
Есть у кого сведения?
...
Спасибо!

[gesigor]

Прошу помочь опознать эту деталь.

Название не гуглится. Зазор имеется. Нутром чую что дроссель. Но может быть и какой твз для высокоомной нагрузки. Может кто знает его характеристики?

[БесТолковый]

Так две же обмотки.
ИМХО, обычный транс 220>30в с внутризаводской маркировкой.
Подключаем к розетке и проверяем.
Для начала лучше через лампочку, если страшно.

[gesigor]

Так две же обмотки.
ИМХО, обычный транс 220>30в с внутризаводской маркировкой.
Подключаем к розетке и проверяем.
Для начала лучше через лампочку, если страшно.

У обычного нет зазора.

[игорь963]

Зазор клеем заполнен или прокладка, по фото так просто склеенный сердечник

[gesigor]

Зазор клеем заполнен или прокладка, по фото так просто склеенный сердечник

Прокладка.

[Mihail-1]

На мешке вот такое чудо встретил. Может кому в коллекцию сгодиться
https://meshok.net/item/317194807_%D0%9 ... right_list

[old_hippie]

Зазор клеем заполнен или прокладка, по фото так просто склеенный сердечник

Прокладка.

ТВК?...

В общем, любой однотактный трансформатор, на самом деле.
Мало ли где такое чудо использовалось...

[ДедФеном]

gesigor, погуглил "Ш1ПКР1" , находится что-то военное высокочастотное , этот транс видимо тоже оттуда.

[gesigor]

Ш1ПКР1

Да, видимо с одного завода. Попадалась мне в инете Ш1ПКР1. Но сам трансформатор - нет.

[Pedro]

Найти документацию на радиолучевой прибор охраны Конус-3м, посмотреть.

[gesigor]

Найти документацию на радиолучевой прибор охраны Конус-3м, посмотреть.

Спасибо! Видимо да, это от него. Но завода уже давно нет. Документация вряд ли доступна.

[gesigor]

Зазор клеем заполнен или прокладка, по фото так просто склеенный сердечник

Вы оказались правы. Самый первый, который я разобрал был именно с прокладками и был незалачен. Вероятно кто-то ставил над ним эксперименты. Я провод с катушки использовал как обмоточный. А сейчас начал разбирать, он оказался весть пропитал лаком и без прокладок. Значит обычный трансформатор.
