Опознайте детали и комплектующие

Сообщение

Pedro · #201

https://radiomurlo.narod.ru/PICS/pic_ZW ... Gr_17b.jpg

Похож?
https://m.avito.ru/nizhniy_novgorod/byt ... 2070470997

Shuare · #202

(Руки бы оторвать автору видео), но вроде все-таки 4 вывода у первички (как у ТВЗ1-8), а вот вторая ссылка от Pedro - да, похоже - СТ-232

galkin24 · #203

На колонках 15кз-2 у трансформатора тоже 4 вывода на вторичке.
https://rw6ase.narod.ru/index1/akust_us ... 15kz2.html Но стяжка магнитопровода несколько отличается. СТ-232 ( по ссылке от Pedro даже стяжкой идентичен, с двумя отверстиями в верхней части.
ТВЗ-1-8м же имеет только один отвод на вторичке и имеются щечки на каркасе, как на ТВЗ-1-9.
Если всё ещё есть сомнения , то включить первичку по принципу автотрансформатора ( не в 220)и если напряжение на меньшей части первички окажется в 4 раза меньше, то это он и есть.

domen · #204

Вспомнил!!!

Была колонка, были динамики!
Понадобились мне 4ГД-8е, для восстановления акустики Электрона-103. Прикупил я полуразобраную колонку с 4-мя такими головками ( как на фото Pedro), на них муха не присаживалась ни разу.
Итог.... комплектный Электрон в коллекции, колонку разломал, а транец случайно дожил до наших дней.

Вот что коллективный разум-то творит! Отшибленную память людЯм возвращает.
Спасибо тебе, коллективный рассудок!

galkin24 · #205

Такой вот трансформатор, в сеть не включал, коэффициент трансформации не измерял.
Размером чуть больше ТВЗ. Первичка тонкая, на глаз 0,15 мм, вторичка ок. 0.8мм.

novosibiretc · #206

galkin24 писал(а): ↑
02 фев 2024, 14:43
Такой вот трансформатор, в сеть не включал, коэффициент трансформации не измерял.

...трансформатор не мой, рука не моя, и ваащще, я... сплю! Приснитесь мне, господа, с "умнами выклатками"!

galkin24 · #207

трансформатор мой, рука моя... прошу опознать (трансформатор)

persey.a · #208

galkin24 писал(а): ↑
02 фев 2024, 14:53
трансформатор мой, рука моя... прошу опознать (трансформатор)

Здравствуйте, это шутка такая? Тр-р в коллекцию?, чтобы точно знать от чего. А что мешает включить, если боитесь в сеть, через другой тр-р с известным напряжением и определить к-т трансформации и ток х.х. по которому можно определить можно ли включать в сеть. Судя по ошметкам от провода тр-р все-таки сетевой. С Уважением.

ila232 · #209

galkin24, есть такая штука, как осветитель ОТП.
Вероятно, это от него, был некоторое время у меня. Параметры трансформатора: вход 220 с ответвлением на 127, выход 6 вольт.
Вот я писал о нем viewtopic.php?f=19&t=108146&p=2298180&h ... F#p2298180

Не исключено, что у Вас что-то другое, но выглядит весьма похоже

galkin24 · #210

Спасибо! У этого первичка без отвода, вероятно, более поздний вариант. Это точно он, поскольку "хранится" в школьном кабинете физики. Первый раз задумался о его предназначении 24 года назад.

Vygandas · #211

ila232 писал(а): ↑
03 фев 2024, 07:21
что-то другое

Гиперболоид ыньжынера Гарика

domen · #212

Продолжаем восстанавливать ПЗУ головного мозга.
Напомните, пожалуйста, от чего сии детальки?

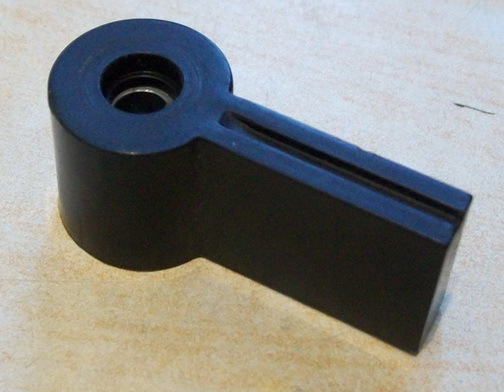

Ручка переключения, длина 50 мм. Полистирол с металлической вставкой.

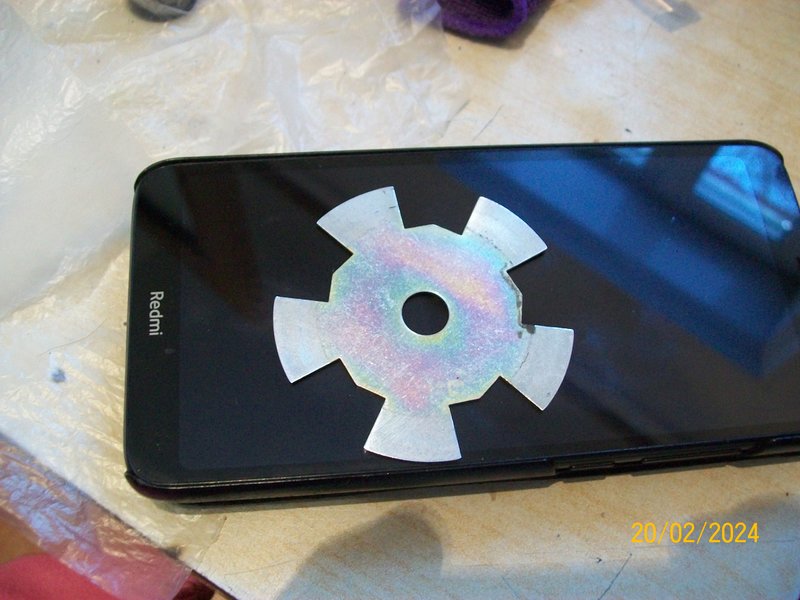

И пластина, судя по всему, для формирования импульсов при отражении света от концов этой крыльчатки.
История та же, вот очень знакомое, помню их отлично, но не могу вспомнить от чего. Так бывает.

Объясню почему у меня такой интерес к этим деталькам. Просто они оказались в коробочке с "важными", возможно "нужными" в последствии деталями. Но не исключено, что они случайно попали в эту емкость, по недоразумению.

Vygandas · #213

domen, ручка однозначно переключения режимов магнитофона или проигрывателя пластинок и не обязательно отечественного. Много кто такое любил
А крыльчатка от датчика расхода ленты катушечного магнитофона на механике Вилли Штудер

domen · #214

Нет, память не вернулась, наоборот, после упоминания Штудера совсем плохо стало.

Vygandas · #215

domen, совсем плохой, совсем !

domen · #216

Да да! Рядом лежит черная шаёбочка и защелка, точно как на фото.
Вспомнил!!! Так бы и сказали, что это от Олимпа, а то Штудер Штудер.

Давно это было...

Помню..... шел дождь....на часах двенадцать пробило.... я меняю ролики на Олимпе, тут бац! ..... пришла посылка из "Шанса", из славного города Киров ....

Спасибо, с одним разобрались, выбитые ячейки памяти восстановлены.

Mihail-1 · #217

Что за динамик и, если можно, где использовался???

novosibiretc · #218

1ГДМ-1.5, "Москвич-В".
https://www.rw6ase.narod.ru/index1/radi ... ch_w32.jpg
https://www.rw6ase.narod.ru/index1/radi ... ch_w35.jpg

Mihail-1 · #219

novosibiretc, Спасибо!!!

Крым · #220

ila232 писал(а): ↑
03 фев 2024, 07:21
Параметры трансформатора: вход 220 с ответвлением на 127, выход 6 вольт

Уважаемые, мне чисто теоретически интересно вот что. Есть у меня, к примеру, фильмоскоп, в нём трансформатор с указанными выше напряжениями. Но не могу понять, почему делали именно так - низкий вольтаж и высокий апмераж? То есть, если мощность лампочки, например 48 вт, это при 6 вольтах 8 ампер. Но почему именно так делали эти лампочки? Почему не делали 12 в и 4 ампера, как вариант, ведь мощность в итоге та же? Ведь и вторичную обмотку можно проводом поменьше наматывать... Конечно, я имею в виду стационарные аппараты.

novosibiretc · #221

Крым, Безопасность вторичной цепи. Там и дети могут поковыряться пальчиком в патроне для лампочки.

БесТолковый · #222

Может быть потому, что напряжение накала радиоламп 6,3 В.
Ну, и чтобы два раза не вставать, всё под одну гребёнку.

Крым · #223

БесТолковый писал(а): ↑
24 мар 2024, 11:19
напряжение накала радиоламп 6,3 В

Ну... речь не про ламповое радиво, с этим ясно, а про фильмоскоп как пример.

novosibiretc, ну 12 вольт вроде же не страшно! Или...?
Ну ладно, хоть и с трудом, но соглашусь, что 12 в - это много! А почему тогда в разных проекционных штуках так же - низкие вольты и высокие амперы? Там то детям точно нечего делать...

БесТолковый · #224

Крым писал(а): ↑
24 мар 2024, 11:22
Ну... речь не про ламповое радиво, с этим ясно, а про фильмоскоп как пример.

Ну, так я о чём?
Военное производство, радиолампы на 6,3 в.
Фильмоскопы, как побочная гражданская продукция.
Да ещё и покрыт был молотковой эмалью, насколько я помню.
Это уж точно вояки.
Зачем ещё выдумывать другие напряжения?

novosibiretc · #225

А может в первых фильмоскопах использовали автомобильные лампочки? От 6-ти вольтовой бортсети и накал 6.3 вольта "родился". Исторически так и осталось.

vzm2 · #226

А может потому, что чем ниже напряжение тем компактнее спираль и свет от неё проще сфокусировать?

Shuare · #227

vzm2 писал(а): ↑
24 мар 2024, 18:02
А может потому, что чем ниже напряжение тем компактнее спираль и свет от неё проще сфокусировать?

Ну вот хоть одна разумная мысль

. Во всех проекционных системах (что диаскопы, что проф. кинопроекторы) источник света стремятся сделать как можно ближе к точечному - для обеспечения равномерной засветки и фокусировки

Леонидович · #228

Крым писал(а): ↑
24 мар 2024, 11:01
......Но не могу понять, почему делали именно так - низкий вольтаж и высокий апмераж?

Да, компактную спираль намного проще получить в низковольтных лампах (это особенно работает для маломощных ламп - менее 100 Вт). Компактная спираль в лампе 20 Вт на 220 В - из области фантастики.

Ещё очень важная причина - срок службы низковольтной лампы намного выше за счёт более толстой и короткой нити накала и, соответственно, меньшей площади испарения вольфрама.
Очень это прочувствовал, купивши диапроектор "Свет" с лампой на 220 вольт - замучился менять. После приобретения такого же, но с трансформатором и низковольтной лампой проблема исчезла.

Ну и безопасность, что особенно важно в детских проекторах.

old_hippie · #229

Леонидович писал(а): ↑
26 мар 2024, 13:59
Ещё очень важная причина - срок службы низковольтной лампы намного выше за счёт более толстой и короткой нити накала и, соответственно, меньшей площади испарения вольфрама.

Именно так.
Сравните спотовые лампы на 12 вольт и на 220. При одинаковой мощности, света от низковольтной лампы больше, и спектр у неё более белый.

Vygandas · #230

У нас на форуме называют ПМЦ галетниками, но ничего не находится. Но что то знакомое ...
Что это может быть ?

old_hippie · #231

Vygandas писал(а): ↑
26 мар 2024, 23:41
Что это может быть ?

"Соната", кажись...

novosibiretc · #232

old_hippie писал(а): ↑
26 мар 2024, 23:47
"Соната", кажись...

А зачем в Сонате 12 позиций? Да и направлений для Сонаты маловато. Больше подходит к приборному переключателю.

old_hippie · #233

novosibiretc писал(а): ↑
27 мар 2024, 00:38

old_hippie писал(а): ↑
26 мар 2024, 23:47
"Соната", кажись...
А зачем в Сонате 12 позиций? Да и направлений для Сонаты маловато. Больше подходит к приборному переключателю.

Я ж говорю, "кажись".
https://www.rw6ase.narod.ru/index1/radi ... nata12.jpg

По воспоминаниям - очень похоже.
Там ограничитель стоял, который уменьшал количество позиций до нужного количества.

Петр Васильевич · #234

Это не серийный, возможно опытный образец. Об этом говорит и маркировка "от руки". Серийные образцы подобных переключателей имели закрытую конструкцию.

Mihail-1 · #235

novosibiretc писал(а): ↑
16 мар 2024, 22:16
1ГДМ-1.5, "Москвич-В".
https://www.rw6ase.narod.ru/index1/radi ... ch_w32.jpg
https://www.rw6ase.narod.ru/index1/radi ... ch_w35.jpg

Достал из заначки шасси Москвич-В, что-то чуть другой динамик в нем

Vygandas · #236

Петр Васильевич писал(а): ↑
27 мар 2024, 19:17
Серийные образцы подобных переключателей имели закрытую конструкцию.

Если не трудно что Вы имели в виду под термином "закрытую" может меня на мысль наведет от куда он

Самый ! · #237

Vygandas, на фото плохо видно корпус- он прозрачный.
А имелось наверно ввиду типа так

Vygandas · #238

Самый !, что такое П2Г я прекрасно знаю, и при чем тут прозрачность корпуса совершенно не ясно

novosibiretc · #239

Mihail-1 писал(а): ↑
27 мар 2024, 21:43
Достал из заначки шасси Москвич-В, что-то чуть другой динамик в нем

Варианты были. Вы спросили про конкретный динамик, а не про то, какие динамики применялись в "Москвичах - В".

domen · #240

Утро доброе!

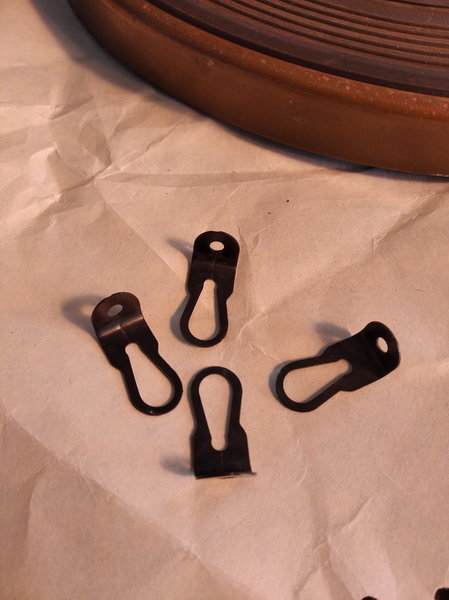

На задней стенке Латвии, в кармашке для запасных предохранителей и иголок, лежали завернутые в бумажку вот эти четыре детальки из пружинистой стали. По паспорту их там быть не должно, вот и стало интересно, от чего это может быть и почему туда положены?
Для масштаба сверху виден край диска ЭПУ. Оба отверстия, круглое и фигурное, соединены прорезью.

Где-то я их уже видел......

Самый ! · #241

Vygandas писал(а): ↑
27 мар 2024, 23:32
при чем тут прозрачность корпуса совершенно не ясно

если смотреть без хорошего увеличения при плохом зрении, как у меня, то все металлическая конструкция видится как "открытая", типа

.................
domen, похожи на транспортировочные фиксаторы панели ЭПУ или задней картонной крышки.

Vygandas · #242

domen писал(а): ↑
28 мар 2024, 08:11
Где-то я их уже видел......

Сколько помню это фиксаторы ЭПУ механики для транспортировки

domen · #243

Vygandas писал(а): ↑
28 мар 2024, 09:02

Сколько помню это фиксаторы ЭПУ механики для транспортировки

Самый !, Vygandas, спасибо! Конечно же они! Попробовал- фиксируются

novosibiretc · #244

domen писал(а): ↑
28 мар 2024, 09:54
Попробовал- фиксируются

Не могли бы Вы фото сделать? Сколько Сакот прошло через руки, ничего подобного не встречал. И та, с которой в "обнимку" рос с 1962-го года, тоже ничего подобного в ЗИП-е не имела. А проигрыватель точно такой.

Vygandas · #245

novosibiretc писал(а): ↑
28 мар 2024, 09:59
А проигрыватель точно такой.

А может и на месте, по не знанию не сняты. И такое попадалось

novosibiretc · #246

Vygandas писал(а): ↑
28 мар 2024, 10:51
А может и на месте, по не знанию не сняты.

Посмотрите, у Вас на радиоле забытых по незнанию нет?

domen · #247

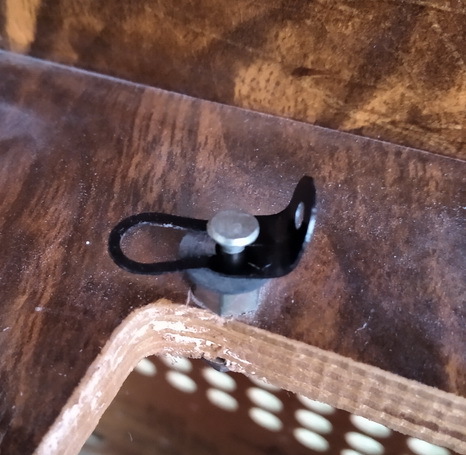

Нажимаем на стол ЭПУ, сжимая пружины. На штырьки, которые просунутся через отверстия стола, сначала одеваем резиновые прокладки (они тоже были завернуты вместе с фиксаторами) и защелкиваем фиксаторы.
Фиксация стола бережная, между двух резиновых шайбочек (нижние всегда остаются на штырьках)
Стол у меня сейчас снят, я просто демонстрирую как они фиксируются.

novosibiretc · #248

domen,

? Что это? Такого крепления ЭПУ тогда и быть не могло. Там конусные пружины крепились к металлической арматуре.

domen · #249

Тогда как вы объясните наличие на все таких ЭПУшках отверстий по углам? Пружины снизу, защелки сверху
Возможно позже ставились не на все, но у меня очень ранняя, 1959-года.

domen · #250

Кстати стол-донор 1962 года, который подарил cucumber, отличается от моего многими элементами и размерами. Стол другой по просечкам, отличие по креплению и пластиковыми элементами и даже диаметр вала диска другой. Но отверстия по углам есть у обоих.
