Опознайте детали и комплектующие

[Vygandas]

Что-то в интернете никак про это ничего не найду

И не найдете , такое есть только в очень старых справочниках, которые мало очень кому интересны.

[Pedro]

https://www.google.com/search?q=decade+counter+ac-4

[Mihail-1]

Pedro, большое спасибо!!!

[3462]

А про такую декаду кто-то что знает?

КДС = Курбильная Декада Сопротивления.
По сути однодекадный магазин сопротивлений.
Класса точности 0,1. Выпускали в модификациях х100 Ом, х1кОм, х10 кОм.
В конце 50-х заменен на более технологичный Р34.
Иногда однодекадный удобнее...

Описан в: Шкурин, Справочник по электроизмерительным и радиоизмерительным приборам. Строго 1950, 1955 и 1956 годов.

Кстати, младший братишка http://retro-detal.ru/catalog/prb/product/7689

[Mihail-1]

3462, Спасибо!!!

Вместе с проигрывателем лежала коробочка вот с таким содержимым. Тема совсем не моя. Проконсультируйте, что это (понимаю, что головки или части от них) и представляет ли это какую-то ценность.Своя головка в проигрывателе стоит.

[Vygandas]

Своя головка в проигрывателе стоит

Две головки польские серии UNITRA MF-10x . На белой вставке должно быть написано. Чем выше последняя цифра тем луче. Пластик с проводами это держатели от советских головок тип ГЗМ-х05MД . Например ГЗМ-105MД применялась в проигрывателе Radiotehnika ЭП-101-стерео
Насчет ценности сюда - http://rt21.getbb.ru/

[Mihail-1]

Благодарю!!!
Продолжу...надпись КВ-3-1 вытравлена
Кондер переменной емкости имеет надпись КПП 2х5/285 2х4/25

[Pedro]

Если написано КВ3-1, то точно не от самолёта. УКВ 3-1 от Сокол-308

[Mihail-1]

Pedro, Вы волшебник!!!
Спасибо...

[Mihail-1]

Следующая непонятка

очень похоже на пульт управления, типа, антенной на сельсинах, но не вижу где тут сельсины.

[Pedro]

Это и есть контактные сельсины.
Пожалуй это дифференциальный сельсин типа ДИД, НЭД, у него две трёхфазные обмотки

[Mihail-1]

А может кто-то в бритвах силен? Хозяин утверждает, что с ВОВ привезенная

[Alexandr]

Mihail-1, Вы знаете, это очень похоже на правду. Скорее всего вещь очень редкая. Стиль и материалы того времени. Только с ножами не все понятно. Больше похоже на машинку для стрижки.

[Mihail-1]

О машинке для стрижки я и не подумал.Спасибо. Надо копать дальше

[Pedro]

Написано Trockenrasierer
http://www.kulturelle-projekte.de/node/158
https://www.ebay.de/itm/115570521668?mk ... 5338722076

[domen]

Помогите опознать детальки. Размер совсем немногим меньше кт209-х... кт501-х... На задней стенке нет скругления. Ножки позолочены, надпись Г35А 5*71

[Pedro]

это транзистор КТ358А, опытные партии

[domen]

Сведения точные? Проводимость и корпус совпадают, но могла возникнуть путаница, ведь были еще и кт357а, прямой проводимости, а на это никаких намеков нет, кроме "Г".
Детали пришли ко мне от офицера связиста в отставке, значит их пользовали в армии.

[Pedro]

Г это намек на Воронежский завод. ТУ на КТ358 утвердили в 72 году, до этого опытные. К Т358 это по сути КТ312 в пластмассе. ВЗПП получил епонскую линию упаковки в пластмассу, на нем и попробовали.

[Hauenstein]

Что за деталь? Понятно, что это какой-то фотоэлемент, но такое впервые вижу. Что это?



Китайским тестером в тёмном состоянии определяется как резистор > 100кОм

[old_hippie]

Китайским тестером в тёмном состоянии определяется как резистор > 10кОм

В обе стороны симметрично?...

Вообще, светодиоды обладают фотоэффектом, а деталь эта очень похожа на АЛ102 в варианте без линзы.

[Hauenstein]

old_hippie,
Нет. Оно не светится и гораздо меньше АЛ102. Кристалл другой. АЛ102 у меня есть. Их я хорошо знаю.
Обе ноги изолированы от корпуса.

В обе стороны симметрично?...

Да

[old_hippie]

Нет. Оно не светится и гораздо меньше АЛ102. Кристалл другой. АЛ102 у меня есть. Их я хорошо знаю.
Обе ноги изолированы от корпуса.

Ну, по фото кристалла не видно. По линейке - как раз похоже на первые выпуски 102-х (хотя, у них 4 мм по цилиндру, а не по фланцу. То да.).
И у них один вывод на корпусе, помнится. Хотя тут присутствует ключ, что наводит на мысль о полярности...

Сопротивление звонится симметрично? Есть же ещё вариант, что оно банально горелое...

Если у Вас есть сканер, отсканируйте деталь линзой вниз. Чтобы не было засветов, прикройте стекло картонкой, через которую пропустите выводы детали... Станет понятней, что у неё унутре.

[Hauenstein]

old_hippie, Деталь не одна. Звонится симметрично. Все одинаково. Более 100 кОм в темном состоянии.



Сопротивление в темном состоянии доходит у некоторых экземпляров до 1 МОм
PS. Более 100кОм - моя ошибка.

[old_hippie]

Деталь не одна. Звонится симметрично. Все одинаково.

Что это фоторезистор, сомнений (почти) нет.

А вот кто производитель...

По типу корпуса искать надо.
Небось, кто из демократов. ГДР или Болгария...

[Hauenstein]

old_hippie, Так то да, но хотелось бы точности. Что да как и параметры. Вдруг применить куда захочется

[Vygandas]

Что за деталь? Понятно, что это какой-то фотоэлемент, но такое впервые вижу. Что это?

Советский фоторезистор СФ2-16 . Корпус как у транзистора ГТ109 , даже с ключом !

https://eandc.ru/pdf/opto/sf2-16.pdf

Пробовал ставить вместо СФ2-1 в Электронику-004 на автостоп, тоже так себе , быстро дохнут ...

[old_hippie]

Советский фоторезистор СФ2-16 . Корпус как у транзистора ГТ109 , даже с ключом !

"Темновое сопротивление не менее 3,3 МОм"... Значит, уже деградировали...

[Vygandas]

"Темновое сопротивление не менее 3,3 МОм"... Значит, уже деградировали...

Вечером померьте в полной темноте , а так малейшая засветка и все , даже не заметишь
И выводы тестера руками не держать !

[Hauenstein]

Vygandas, Спасибо. Скорее всего, это оно.
old_hippie, ну уж сколько лет прошло, хотя странно, все равно.

[Hauenstein]

"Темновое сопротивление не менее 3,3 МОм"... Значит, уже деградировали...

Вечером померьте в полной темноте , а так малейшая засветка и все , даже не заметишь

попробую

[Борисович]

Оно не светится и гораздо меньше АЛ102.

У меня подобное где то было.
Может не найду.
Тоже идентифицировал, на глаз, как фоторезистор .
Но опыты никакие не ставил

[old_hippie]

Вечером померьте в полной темноте , а так малейшая засветка и все , даже не заметишь
И выводы тестера руками не держать !

Прикрутить провода от тестера (прицепить те же крокодилы) - и в непрозрачную ёмкость. И, кстати, инфракрасное излучение - считается? =) Так-то, по даташиту, у него максимум чувствительности в районе зелёного света...

[Виктор ФФФ]

Что за диод?



Диаметр наибольший - 8 мм
Диаметр выводов 1,3 мм.

[ASSistant]

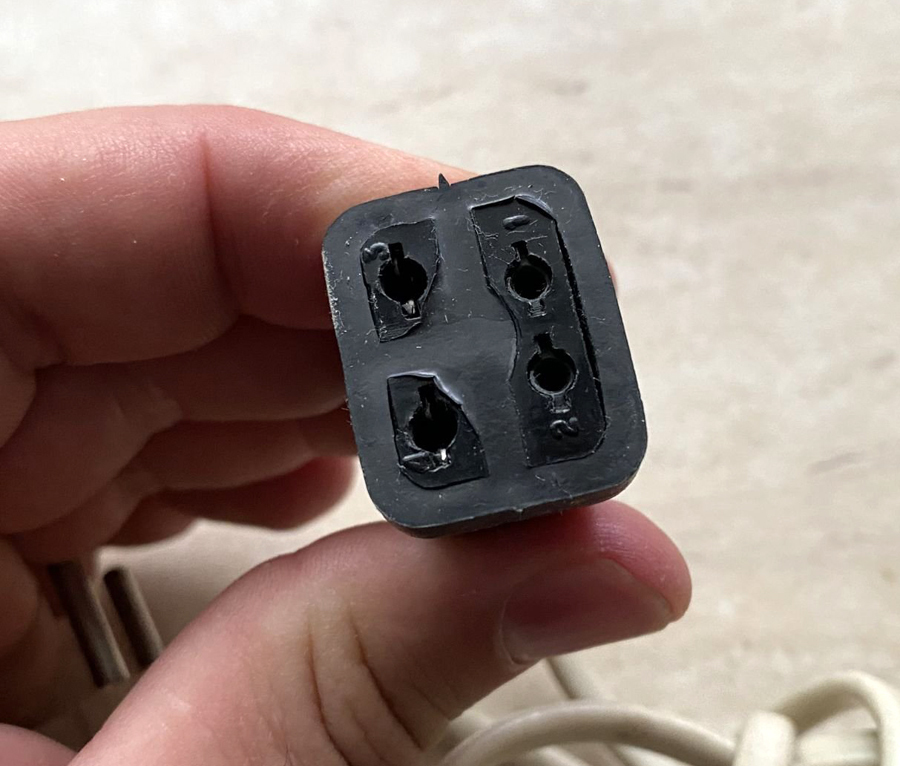

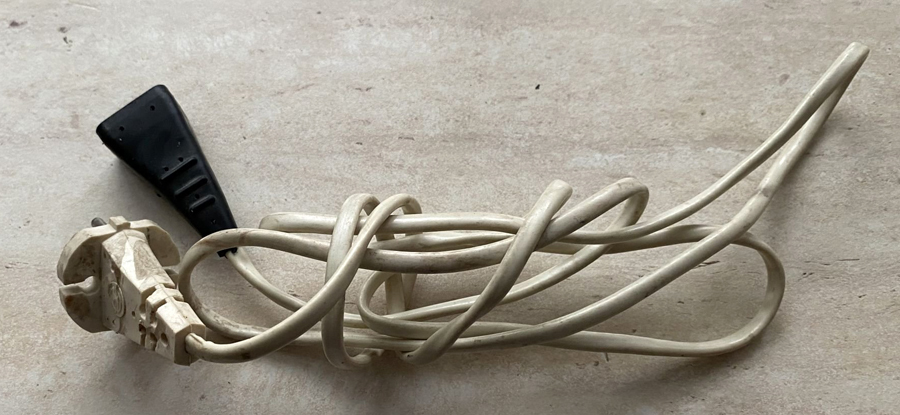

Подскажите, пожалуйста, от чего кабель питания, разъём?

[Shuare]

Подскажите, пожалуйста, от чего кабель питания, разъём?

По расположению контактов - похоже на ТВ Юность-406, но вот залитых ни разу не встречал. Возможно, поздняя версия
Для проверки - у Юности между 1-2 - 8мм, 3-4 - 12мм

[dimfly]

ASSistant, Фотон 31ТБ-407/Д
http://rw6ase.narod.ru/index1/tw/tw_chb ... tb407.html

[ASSistant]

Фотон 31ТБ-407/Д
http://rw6ase.narod.ru/index1/tw/tw_chb ... tb407.html

Спасибо!
Только для этого изделия подходит или применялся где-то ещё?

[Deni]

Хм.. а в чем смысл четырехпроводной колодки, да еще без возможности "переполюсовки"?

[dimfly]

Deni, подключение в прикуриватель авто.

[Deni]

dimfly, понятно. По ссылке на сайт В. Харченко в описании этого нету. Видимо не сохранилось для истории полного описания и фото полного комплекта...

[Vygandas]

[quote=ASSistant post_id=2319898 time=1673358510 user_id=8698]
[quote=Deni post_id=2319903 time=1673359369 user_id=11228]
Видимо не сохранилось для истории полного описания и фото полного комплекта...

https://st.violity.com/auction/big/auct ... 267644.jpg

[Mihail-1]

Что за трансформатор? Надписей никаких...

[Pedro]

Из коробки под названием ПТ-56М. Толстая питание тиратрона, 400 Гц

[Mihail-1]

Из коробки под названием ПТ-56М. Толстая питание тиратрона, 400 Гц

Вы правы, в этом зале тренажёр вертолетный стоял.

[Mihail-1]

От чего регулятор?
Как я понял на задней колодке две группы по три клеммы это как раз и есть переменные резисторы.Померял между крайними - в одном 33кОм во второром 18кОм (хотя за батарейку в стрелочном тестере не очень уверен, всю зиму в гараже )

[Vygandas]

От чего регулятор?

Быстрей от Бриг/Барк 001
Тембр с 6 выводами, громкость с 8 выводами

[Mihail-1]

Раз у моего 6 выводов - значит тембр, а почему номиналы разные???

[Vygandas]

Раз у моего 6 выводов - значит тембр, а почему номиналы разные???

Может тогда от кого-то Корвета, например УП-028, там номиналы внятно не написаны

[Shtreder]

У меня не совсем обычное опознание на этот раз

Здесь мы можем видеть обычную ручку и клювики, как от например осциллографа СИ-1, но белая точка есть не только сверху но и снизу. Это значит что краска не в углублении а в сквозном отверстии. Зачем нужно столько краски что под нее пришлось делать сквозную дырку, если это конечно не СПД... или все же СПД

Кто знает, дозиметра нет померить
