Сокол-308 тихий звук

Сообщение

Alexander_Z · #51

Это не потраченное время, а обмен полезным опытом. Поэтому, спасибо за интересную тему.

vatsur · #52

Chernyi_kloun писал(а): ↑
19 сен 2021, 20:49
Долго думал что написать о причине тихого звука...В общем лучше горькая правда-определив что неисправны выходные транзисторы Т8 и Т9 (они действительно пробиты) при замене неправильно впаял на плату. Снизу на транзистор одевается пластиковое кольцо, в итоге не видно какие контакты куда запаяны. Перечитав Ваши советы решил еще раз все проверить и в итоге выяснил что совершил глупейшую ошибку(((. Поэтому прошу сильно долго меня не ругать, за время потраченное на меня прошу простить. За помощь - огромное спасибо всем форумчанам!!!!

Тю, делов то. Я до сих пор со второго раза правильно впаиваю

2vlad · #53

Chernyi_kloun, да всё нормально! Вы хоть честно написали о своей ошибке... Ничего страшного: просто в будущем будете более внимательны!

Chernyi_kloun · #54

Спасибо! Я постараюсь))))

OttoStirlitz · #55

Chernyi_kloun писал(а): ↑
19 сен 2021, 20:49
Долго думал что написать о причине тихого звука...В общем лучше горькая правда-определив что неисправны выходные транзисторы Т8 и Т9 (они действительно пробиты) при замене неправильно впаял на плату. Снизу на транзистор одевается пластиковое кольцо, в итоге не видно какие контакты куда запаяны. Перечитав Ваши советы решил еще раз все проверить и в итоге выяснил что совершил глупейшую ошибку(((. Поэтому прошу сильно долго меня не ругать, за время потраченное на меня прошу простить. За помощь - огромное спасибо всем форумчанам!!!!

Ничего страшного, человеческий фактор. Ничего же не испортилось от этих действий, тогда всё в порядке

Solaris · #56

Коллекторы с эмиттерами включили наоборот? Я как-то ошибочно подал на усилитель переменку вместо постоянки. Ничего не испортилось, но всё-таки во избежание чего-либо фатального при подозрении на ошибки в монтаже, переполюсовку, короткие замыкания и т. д. желательно немедленно выключать. Иногда полезно замерять потребляемый ток и проверять, нет ли деталей с повышенным нагревом.

Tofiq62 · #57

Сейчас радио работает нормально?

Chernyi_kloun · #58

Да, сейчас все в порядке. Прием отличный! И УКВ и СВ и даже КВ в городе днем поймал.

rekord-61 · #59

Chernyi_kloun писал(а): ↑
21 сен 2021, 21:39
Да, сейчас все в порядке.

Для "картины маслом" не хватает фоток вашего соколика и какого он года?

Chernyi_kloun · #60

Судя по деталям он 78 года.

Chernyi_kloun · #61

rekord-61 · #62

Chernyi_kloun писал(а): ↑
22 сен 2021, 16:14
Судя по деталям он 78 года.

По номеру тоже - вот номер моего доходяги примерно конца 78г (детали 10.78г)

хотя по номеру трудно определить, но, видите, что они не так далеко друг от друга при общей нумерации всей продукции.
Интересно, что первые пару лет номер клеили в б\о и на плату на бумажке, потом выплавляли внутри б\о (как у вас), а примерно после 82 года (?? - когда прм выпускали уже по ТУ), выплавляли снаружи внизу на корпусе - вот для наглядности

Я еще очень слабо ориентируюсь в истории выпуска 308го, но вот ваш вроде как экспортный, а передняя верхняя накладная планка как не родная - на русском надпись??? А задник какой, по идее должОн быть мпи-шный???

Chernyi_kloun · #63

Вот такой

rekord-61 · #64

Chernyi_kloun писал(а): ↑
23 сен 2021, 09:03
Вот такой

Почти вариант экспортного, за искл верхней накладки вот этой - озадачивает

Видел такую с знаком качества только на олимпийском варианте - у вас либо заменили от олимпийского, либо вариант комплекта для сборки - в любом случае накладка не частая.
Полюбопытствовал в доноре как она крепится - оказ просто, потер резинкой - чисто люминь однако

Chernyi_kloun · #65

Продолжим тему. Снова Сокол-308, на этот раз 85 года. Нет приема. Ни УКВ ни СВ или КВ. УНЧ работает. При подаче стороннего сигнала на вход громко и чисто.
Параметры транзисторов УПЧ-ЧМ-АМ(база, коллектор, эмиттер, В):
Т2-2,1-7,2-1,9
Т3-2,2-5,3-1,9
Т4-2,4-7,3-0,9
По справочнику нарисовал как идет сигнал (красный-ЧМ, синий-АМ).Поправьте, если ошибся. Вопросы: как проверить УПЧ-ЧМ-АМ? Может есть схема пробника? Мои догадки-проблема где-то в первых каскадах, т.е. после Т4 все исправно.

Chernyi_kloun · #66

Вот схема

Chernyi_kloun · #67

Chernyi_kloun · #68

Схема не от этого приемника, мой уже с изменениями и упрощениями, но качественную схему не нашел. Так что у кого есть скан в хорошем разрешении буду благодарен за ссылку.

rekord-61 · #69

Chernyi_kloun писал(а): ↑
27 сен 2021, 18:30
качественную схему не нашел

Прошу извинить, что не проверил открытие - на 1 странице сбросил вам парочку с напругами, у меня смотрятся нормально, сброшу еще раз без сжатия - откройте в новом окне и скачайте

rekord-61 · #70

Chernyi_kloun писал(а): ↑
27 сен 2021, 18:22
Ни УКВ ни СВ или КВ. УНЧ работает.

Звук добавьте, пощелкайте клавишами - в дине щелчки есть? В первую очередь см с57 10 мкф перед регулятором входа унч R35, потом питание на радиотрактЫ...

Chernyi_kloun · #71

Вот такая схема нашлась. Это точно от моего, потому что указан резистор на ПК-2 "УКВ" между 22 и 23 контактом.

Chernyi_kloun · #72

Спасибо за Ваши схемы-пригодятся обязательно.

Chernyi_kloun · #73

Подавал сторонний сигнал на +С57 - поет, и громкость регулируется. Кнопки тоже пощелкал, эффекта нет. интересный эффект-если прикоснуться пальцами к R37 - появляется на очень маленькой громкости в динамике приемника станция Радио России Петербург.

Chernyi_kloun · #74

На контакте 2 блока УКВ напряжение 3,9 В при напряжении источника питания 7,4 В.

rekord-61 · #75

Chernyi_kloun писал(а): ↑
27 сен 2021, 20:19
На контакте 2 блока УКВ напряжение 3,9 В

Почти норм - там около 4,3

rekord-61 · #76

Chernyi_kloun писал(а): ↑
27 сен 2021, 20:17
Кнопки тоже пощелкал, эффекта нет.

А должен быть, если с57 исправен...

Chernyi_kloun · #77

Сейчас еще раз проверил- при нажимании кнопок диапазонов в динамике никаких щелчков нету. Шипит ровно, но очень тихо и на регулятор громкости не реагирует.

rekord-61 · #78

Chernyi_kloun писал(а): ↑
27 сен 2021, 20:44
Шипит ровно, но очень тихо и на регулятор громкости не реагирует.

Смотрите еще после регулятора с59 переходной то же, приложите параллельно к с57 и с59 другой электролит...

Chernyi_kloun · #79

rekord-61 писал(а): ↑
27 сен 2021, 20:50

Chernyi_kloun писал(а): ↑
27 сен 2021, 20:44
Шипит ровно, но очень тихо и на регулятор громкости не реагирует.
Смотрите еще после регулятора с59 переходной то же, приложите параллельно к с57 и с59 другой электролит...

Т.е. вы думаете что это причина не в УПЧ?

rekord-61 · #80

Chernyi_kloun писал(а): ↑
27 сен 2021, 20:56
что это причина не в УПЧ?

У меня мысли не на чем основываться - читайте мой девиз (почти шутка).
Ну, дык, вы же пишите, что громкость шипения не регулируется, или я неправильно понял???
Глянул на своем - при отжатых всех клавишах громкость шипа регулируется от нуля и до громко..

Chernyi_kloun · #81

После замены электролитов С57, С59, С62, С63, С64, С69 приемник немного ожил. Появилась одна станция на УКВ, но очень тихо. Ищем дальше.

rekord-61 · #82

Chernyi_kloun писал(а): ↑
28 сен 2021, 10:35
После замены электролитов

с65 с66 с58 в унч и с33 с34 д6 ??

rekord-61 писал(а): ↑
27 сен 2021, 21:34
при отжатых всех клавишах громкость шипа регулируется от нуля и до громко..

А у вас как (не сказали)???

Chernyi_kloun · #83

С34 не был установлен, С65 отсутствует в схеме. При отжатых клавишах громкость регулируется. Только не шипит, а хрипит я бы назвал)

Michail · #84

Может и не в тему, сталкивался с подобным соколом, при включении шел треск и фон небольшой с динамика., голову ломал долго, так как транзисторы ГТ 402 404 были исправные., оказалось что провод питания припаян к выходу НЧ, получался соответственно гул блока питания напрямую., были радиоконструкторы подобные, и много некондиции, продавалась в Юном технике. Проверьте по схеме внимательно все

Robert · #85

Хочу присоединиться. Сейчас тоже колупаю 308. В начале "похрустывал" думал в унч проблема, оказалось вышел из строя конденсатор С-55. УНЧ запустил. АМ тоже заработал, но как то не очень чуйка на СВ, на КВ полная тишина. На УКВ тоже ничего не идет. 465 проходит с самого начала. А 10.7 издали от щупа пищит, но очень слабо. Подскажите дилетанту. Кстати посмотрел специально-на плате стоит 0,047 с массы на массу и по схеме во всех 3х вариантах этот конденсатор есть. Раньше бы посмеялся, а теперь думаю он для чего то да нужен.

Solaris · #86

Можно исправный и настроенный аппарат временно попробовать без него и обратить внимание на то, что меняется. Только аккуратно: многие малогабаритные детали легко повредить механически.

Robert · #87

Спасибо за то что выговорился. Приемник почти готов. Оказалось все "все Карл" контура были скручены. Теперь попробую перетянуть в ФМ. Всем успехов! За темой буду поглядывать.

Chernyi_kloun · #88

Причина найдена и устранена. Приемник заработал. Спасибо 2vlad за помощь. Эмиттер транзистора Т4 был одет в ПВХ трубку и в этой трубке сгнил(. Сам транзистор исправен.
Теперь другая проблема - КПЕ в УКВ блоке имел следы вскрытия. Кто-то до меня пытался или чистить или чинить. Короче надо его отрегулировать или заменить.

Solaris · #89

Хорошо, если между пластинами не вводили смазку!

А то пределы перестройки ёмкости нарушаются. И полезно обратить внимание на механическую изоляцию КПЕ от динамика, если она плохая, как, например, в "ВЭФ-214", при работе на встроенный динамик на громкости на УКВ возможен возбуд.

glebsvet · #90

Robert писал(а): ↑
30 сен 2021, 15:42
Теперь попробую перетянуть в ФМ.

У вас получилось это сделать? Я попробовал поменять номиналы конденсаторов на FM по известной схеме и станции появились, но верх диапазона ограничен 100 Mгц и как его растянуть до 108 у меня идей нет. У вас получилось вытянуть весь диапазон?

2vlad · #91

glebsvet писал(а): ↑
19 фев 2022, 12:10
Я попробовал поменять номиналы конденсаторов на FM по известной схеме

А перемычки правильно перепаяли в Вашем "С-308"?

glebsvet · #92

2vlad, убрал перемычку и поставил переменный конденсатор С3 2/7 пФ, вместо перемычки поставил конденсатор С3 на 30 пФ, поставил перемычку рядом с С1. Ну и поменял номиналы конденсаторов на материнской плате и на плате блока УКВ. Что я мог не доделать? Кажется всё, что требовалось. Где-то промелькнуло, что еще нужно отматывать кажется виток от гетеродинной катушки. Этого я не пробовал.

2vlad · #93

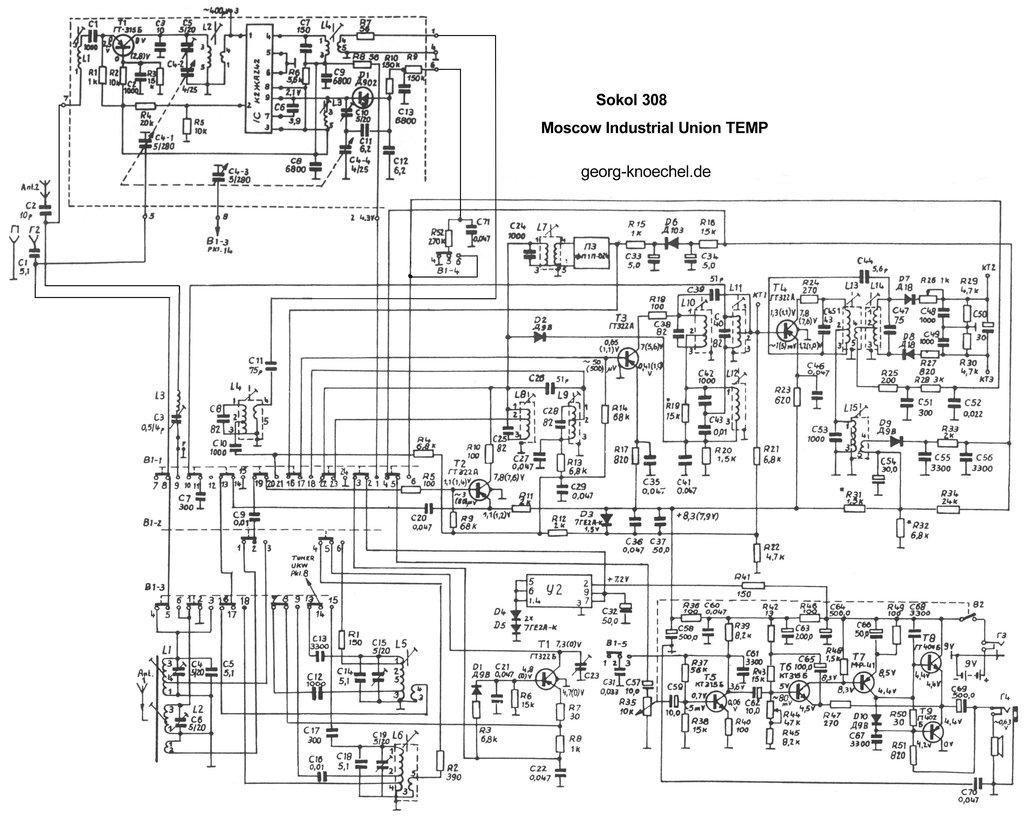

glebsvet, а вот это Вы видели? Табличка и кусочек схемы:

Всё так и сделали? Или как-то по-другому?

glebsvet · #94

2vlad, именно по этой схеме.
Странно. На скане с немецкого сайта какой-то гибрид. Входные цепи как на FM, но С2 не 30 пФ, а 10, С26, С39 не 39 (УКВ) и не 27 (FM), а 51. Другое дело, что там реализовано на ГТ322, а у меня КТ3126

2vlad · #95

glebsvet, а что у Вас там на КТ3126 "реализовано"? Оно к УКВ отношение имеет?
У меня совсем старая схема, там ещё VT1 ГТ313Б... Хотя такая замена возможна: 313 на 3126...

glebsvet · #96

2vlad,

2vlad писал(а): ↑
21 фев 2022, 22:30
glebsvet, а что у Вас там на КТ3126 "реализовано"?

Всё, кроме блока УКВ

2vlad · #97

glebsvet, если Вы имеете ввиду УПЧ и гетеродин, то какая разница? Ну заменили транзисторы на "более лучшие"...

glebsvet · #98

Так всё же получилось у кого-нибудь переделать с УКВ на FM без конвертеров?

2vlad · #99

glebsvet, если Вы меня спрашиваете, то я точно не знаю, поищите в форуме...
Похоже, что табличка Вам не помогла. Гетеродин-то хоть удалось заставить генерить как положено для верхнего УКВ? Проверяли?

glebsvet · #100

2vlad, как можно проверить?
посмотрел как - попробую. Но приборов особо нет.
