Часы на стрелочных приборах - реально круто.
Минус - сами милли или микроампеметры нужны качественные.На левых не получится,в смысле показывать будут не точно.В особенности на часах заметно будет.
Так что учитывая опыт,со стрелочными приборами.
Затею эту отставил.
Если много циферблатов хочется,то лучше вот так.

Из механизмов от часов

[Борисович]

Продолжение.
Основание с деталями.
Крышка тут хитрее и из двух частей.
Первая часть.

[Борисович]

А если ещё про стрелки.
В Радиокоте человек сделал термо- барометр.
Но у него стрелки поворачиваются сервомеханизмами от игрушек.В смысле,от моторов.
Всё по серьёзному - прибор следящего уравновешивания

[Борисович]

Продолжение.
Вторая часть крышки.

Крышка сделана полностью

[Борисович]

Продолжение.
Сделал проводный монтаж.Включил.Работают.
Покрасил.Высушил.Закрыл.Нормально.


Потребление 11,5 VA.
Шестые часы сделаны.

Картинка общего интерьера.
Уж какая получилась

[Борисович]

Продолжение.
Основание часов на германии будет из детали от неизвестного импортного аппарата.

А это примерный тест на лишние звуки при работе трансформатора в корпусе.

Примерная компоновка

[Hauenstein]

Борисович, Похоже, что это остатки матрицы какой-то. Но, Борисович!!! Ты просто монстр (в хорошем смысле слова). Я в восторге, без шуток.
PS. Вот только ремонтопригодность при таком способе монтажа (этажеркой) стремится к нулю. Для экономии места, конечно подходит отлично. Но ремонтировать - это адский ад.

[Wladimir_TS]

По моему у Борисовича отлична ремонтопригодность, все платы на одной плоскости, после снятия кожуха - к любой есть доступ. Этажерки у него, как понимаю не спаяны стойками и имеют индивидуальные подключения к жгуту.

[Hauenstein]

Этажерки у него, как понимаю не спаяны

Если так, то конечно. Смутило, что они друг на друге стоят, а монтажа пока нет.

[Борисович]

не спаяны стойками и имеют индивидуальные подключения к жгуту.

Да , ожидается примерно так.
Вот тут.

И тут.

Примерно так и сделано.При необходимости плата или индикатор отворачивается и легко поворачивается на жгуте проводов.
Ну здесь плат больше.Но и жгуты чуть длиннее будут.
В 79 году сделал первые часы.На КТ-315 в основном и ИН-14. И насмотревшись на конструкцию промышленного частотомера сделал платы на разъёмах.
В результате: ремонт ни разу не понадобился,общие габариты много больше,разводка плат сложнее.
Больше конструкции на разъёмах почти никогда не делал

[Борисович]

Похоже, что это остатки матрицы какой-то.

Вы что в виду то имеете.
Это индивидуально разведеные и собранные платы.



Моноплату сделать для таких часов.Ну типа такой.

Это перебор.Слишком уж деталей много,для одной платы

[Hauenstein]

Борисович, Я про железку. Это основа бывшей ЖК матрицы от телевизора

[Борисович]

Это основа бывшей ЖК матрицы от телевизора

А это наверное так и есть

[Борисович]

Продолжение.
Прикинул такую компоновку.
И такую.

Остановился на первоначальной
Разметил.Отрезал.Загнул.

Закрепил трансформатор.Убедился,что это всё не резонирует

[Wladimir_TS]

Прикинул такую компоновку.

Частенько у вас, однако, LCD технику выкидывают. Сколько матриц утилизировали ?-)

[Борисович]

Частенько у вас, однако, LCD технику выкидывают.

У меня сосед телемастер,уже лет как 30.
Сам ни одной не утилизировал.
А стёкла для часов из дохлых матриц тут показывал.И даже, как это стекло из матрицы вырезать

[Vygandas]

Видел на барахолке прикольный индикатор от частотаметра, на накальных лампочках. Начало 60-х

[Борисович]

Весьма занятный индикатор.Наверное на лампочках 6в20ма. Восьмисегментный.
Сейчас уже позабытое построение цифр и частично букв. На ЭЛИ ещё такие встречаются.

Как позабыто и девятисегментное, из начала 70-х. Который левый. Редкий ИВ-3

[Vygandas]

Наверное на лампочках 6в20ма.

Что то подобное на CМН миниатюрные лампочки но с цоколем в виде трубочки с резьбой на конце которая вкручивается в алюминиевое основание

[Борисович]

подобное на CМН миниатюрные лампочки

А может цоколь типа такого.Поворотный.

Но лампочек под него,на показ, нет ни одной.
А лампочку с резьбовым цоколем меньше, чем Е10 ,встречал один раз.Импортную 60-х годов

[Vygandas]

Но лампочек под него,на показ, нет ни одной.
А лампочку с резьбовым цоколем меньше, чем Е10 ,встречал один раз.Импортную 60-х годов

Лампочки миниатюрные с цоколем типа CМН хорошо знаю, в армии достаточно наменялся.
В частотомере вполне возможно какой то спец заказ ... из цоколя выходит толстый или тонкий провод просто, должно быть видно

[Борисович]

В частотомере вполне возможно какой то спец заказ ... из цоколя выходит толстый или тонкий провод просто, должно быть видно

Рассмотрел внимательно.
Да возможно и нестандартные лампочки

[Борисович]

Продолжение.
Разметил часть отверстий.Для этой разметки пришлось использовать в том числе весьма архаичные измерительные инструменты.Просверлил.Поставил стойки.Здесь будут из винтов с полной резьбой и гаек.
Пока получилось как то так

[mikuni]

Красота, Борисович. Произведения искусства.

[Борисович]

Продолжение.
Устанавливаем остальные платы.
Вроде бы нормально.
Всё это сооружение будет на ножках.

А теперь делаем точные измерения и рисуем картинку крышки.Называется - делаем ЭСКИЗ.
Не по ЕСКД, но с ТОЧНЫМИ размерами.
ЕСКД - отстой. КонстррукторА -догматики.

Получилось как то так

[Борисович]

Продолжение.
Точная разметка и иные манипуляции,что и в предыдущих часах.

Получилось нормально.

Часы получаются не маленькие,но в пределах задуманного.


Wladimir_TS, про фен - шуй как то тут писали,для этих часов. Про ВС , КСО и иные детали из 60-х.Вот на них ,точно получилось бы размером с чемодан.
А так, уложилось в 2 с половиной кирпича

[Wladimir_TS]

Таки окошечки надобно сделать, для любования нутренностями, а так выглядит как-то жудковато.

[Vygandas]

Таки окошечки надобно сделать, для любования нутренностями, а так выглядит как-то жудковато.

Совершенно согласен. Нету тогда толку такую вещь делать. Луче всего наверно прозрачный колпак из пластика тех же матриц

[Борисович]

Луче всего наверно прозрачный колпак из пластика тех же матриц

Таки окошечки надобно сделать, для любования нутренностями

Что то вы как то не так думаете.
Как бы, не волокёте в коробочках то.
Вид внутренностей интересен одному человеку из 100.
А для остальных это будет типа такого.
Так что, это с прозрачной крышкой,а тем более окошками будет жутко и непонятно

[Vygandas]

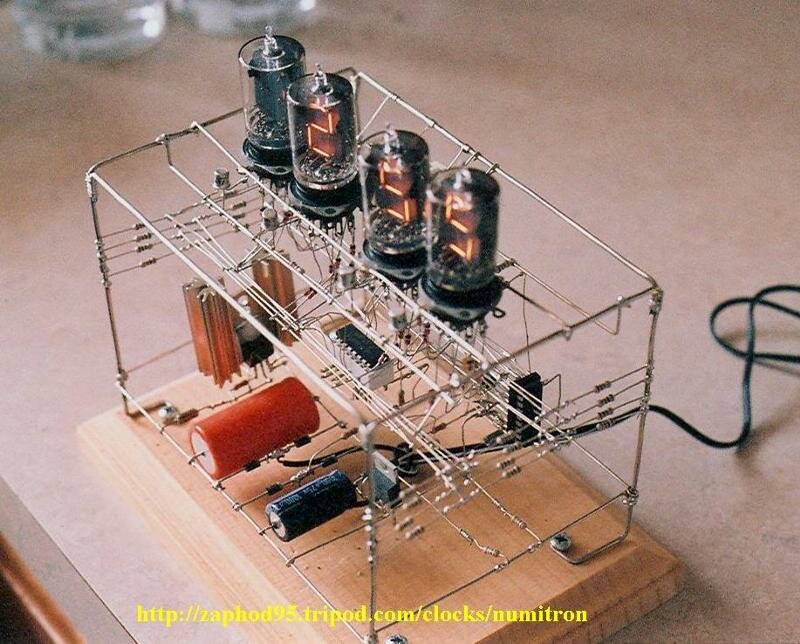

Тогда уж луче такие http://www.smbaker.com/wordpress/wp-con ... k-rev2.jpg
От сюда https://www.smbaker.com/propeller-power ... ixie-clock
Я как то думал набрать цифровых плат на П14 , но подумав успокоился ...

[Борисович]

Несерьёзно это всё как то.
Годится для одно- двух кратного показа в Интернете.Дальше - непонятно для окружающих.
И в одну кучу не стоит валить такое.
И такое.


Первое делал художник.
И возможно для выставки.
Для пользования нецелесообразны.
Нет защиты от детей,животных и пыли.

А второе- обычный монтаж.Который крышкой закрывается.

Из промышленного производства,открытый монтаж встречал ,ну если только в таком.


Так что ,все эти открытые и прозрачные конструкции,( ну кроме тех,что художниками сделаны и где художественная ценность имеется) - это всё чистое Интернет- пижонство.
Типа сделал и надо всем ,всем ,всем показать.И сразу то что внутри,тоже

[Tronix]

Не, тут соглашусь с предыдущими ораторами - для германиевых часов надо крышку как максимум из оргстекла, как минимум - ваще не надо. И платы бутербродом то же не надо ставить, надо что бы все их было максимально видно )

[Vygandas]

Как будто в поговорке - Искать, бороться, найти и перепрятать

[Борисович]

Не.Господа ораторы.Вы пишите,что хотите.И любые идеи описывайте.
Но. У каждого в голове тараканы свои.Индивидуальные.
У меня,применительно к часам, - это : все часы в стиле минимализм и чёрного цвета,все часы висят на стенке.
Вот как то так

[Vygandas]

У всех свои тараканы

Большой привет от наших тараканов Вашим тараканам !

[Борисович]

Большой привет от наших тараканов Вашим тараканам !

И это очень верно.
Вашим тараканами от наших - так же !

[Mika]

Получилось нормально.

Как будто шкаф управления вентиляцией, только вместо кнопок почему-то поставили индикаторы.

[Борисович]

Mika, Mika,
И где же Вы такой шкаф в два кирпича размером видали то.
ШКАФ - он поболе Вас ,ростом то будет.
Ещё бы ,гардероб, написали.
А если из промоборудования.
То это больше похоже на щиток индикации,чего либо.
Где вместо лампочек,почему то индикаторы приделали.
Так что угадывайте шире, шире ассоциации то берите

[Рекорд]

[Борисович]

Не круто.
Круто будет вот так.

Тута одна харя. А не много

[Wladimir_TS]

Это не круто, это пошло, хотя жаже их этого можно сделать нечто оригинальное, но смысл... Тцт вся фишка часов в их электронике, мож "германиум, дискретиум".... а так это выглядит, простите за мой нерусский, аки "гроб без колесиков".

[Борисович]

Wladimir_TS,
Да Вы ещё и философ.

Про часы на германии уже большАя часть Интернета знает.
Теперь даже знает как они будут выглядеть.

О тут какая палемика то, развернулась то.
Почти как у аудиофилов про звук.
Или здесь же,про конденсаторы.

Тута все желающие, картинки с платами часов видели, детально показанные.А также картинки макетов и макетов макетов.

А вот тем,кто это всё всё может непосредственно видеть, как то и параллельно,на германии часы или на керосине.

Различают их обычно только по цвету.Типа " И как же много часов и все разноцветные".

И наврядли,что у кого то тут, их ближайшее окружение относится к их увлечениям по другому.Особенно к коллекционированию чего либо крупногабаритного или слесарным и столярным работам прямо дома.У меня хотя бы без особых возражений,при условии соблюдения экологии в квартире.

Так что,смотрите картинки.
Возможно скоро будут эксклюзивные картинки.Только для тех,кто в Интернете. Смонтированных часов на германии , БЕЗ КРЫШКИ

[Mika]

Про часы на германии уже большАя часть Интернета знает.

поржал. Не льстите себе, максимум несколько десятков человек - ваша большая часть интернета.

[Борисович]

поржал.

Ржите дальше


Mika, Mika,
Самодельные часы вообще интересны мало кому.
В известной мне части Интернета , ну сотне человек,может двум.
Мне другое льстит.
Что здесь,в этой конкретной,малой части Интернета,Вы Mika, мой самый ГЛАВНЫЙ ФАНАТ

[Mika]

Так холить и лелеять его нужно, а то и ему вы не интересны станете.

[Борисович]

Mika, фанат,он легко проходит через тяготы и лишения,в отличии от других,просто мимо проходящих

[Mika]

От любви до ненависти один шаг.

[FRGEORG]

Даже курьёзный парафраз неточен и искажён.Про иллюзии...Тема часов из Чонкина не нова совсем...совсем...Смеёмся.Импульсы считать не собираемся...Mika, С уважением. Какая любовь....Вторичное подражание счёту вторичного...времени...Было бы что интересное.Например обратный счёт в аналоговом исчислении.. и аналоговом индицировании....А так...Примитив...Всем творчества желаю и самобытности. Без обид.Новизна нужна даже на ретрокомпонентах...

[Борисович]

Ну, презанятный поток сознания.

Тема часов из Чонкина

А вот про это,если можно,по подробнее

[Рекорд]

Интересно, на реле можно часы сообразить, в том смысле, что без ламп и транзисторов в счетной части?
