oldmao · #1701

Облачность можно рассчитать исходя из освещённости (фоторезистор) и времени суток. Датчики дождя тоже есть (в автомобилях дворники автоматом включают). Вот со снегом - не в курсе, как.
А современные самоделки погодных станций облачность и осадки тупо по интернету забирают с погодных сайтов.

YSW · #1702

Wladimir_TS, совершенно верно-соскребалась.

Tronix · #1703

Немного пришлось терраморфировать плату для впихуевывания батарейного отсека, а так же запаял на плату мой любимый RTC PCF8563:

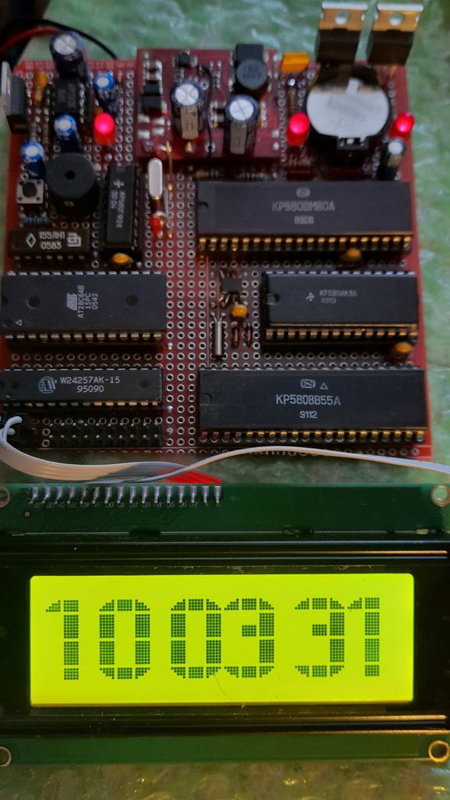

Ну и замастырил наконец какие-никакие, но часики:

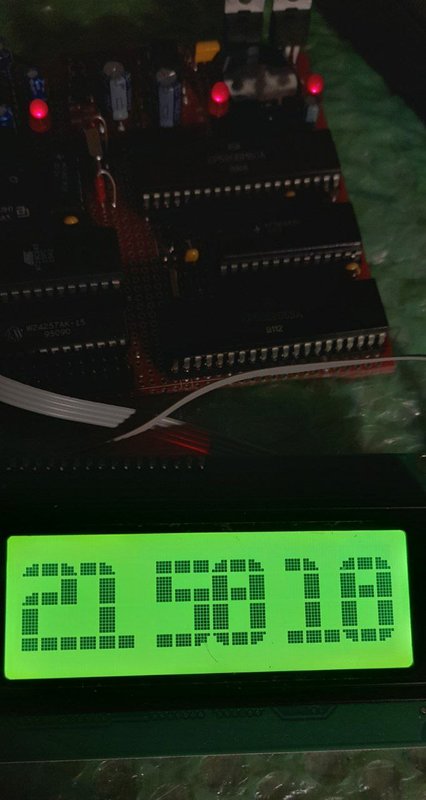

А тут немного другой шрифт:

Двоеточия мигают, но на фотографии не попали -)
Понятно, что никаких особых иллюзий по поводу этого китайского символьного дисплея я не питал - смотрится оно все "так себе", мягко говоря.
Но наверное пока оставляю как есть, до попадания в мои лапки что-нибудь более интересного в плане отображения информации.

vitsserg · #1704

Tronix, отличная работа!

twoporylyj · #1705

Я бы для установки батарейного отсека перестановок на макетке не делал, а приподнял бы отсек на нескольких жёстких проводниках, как скульптура бы смотрелось.

У вас оно по распределению адресного пространства напоминает МС2717, или как получилось, так получилось?

Tronix · #1706

twoporylyj писал(а): ↑
23 фев 2023, 22:29
У вас оно по распределению адресного пространства напоминает МС2717, или как получилось, так получилось?

Что такое MC2117 не ведаю, получилось как проще всего - /CE на ПЗУ просто сигнал A15, а /CE на RAM - инвертированный A15. Таким образом 0000-7FFF = ROM; 8000-FFFF = RAM.

Меж тем добавил и сюда температуру на датчике DS18B20. В этот раз чет тяжко далось с этой блин ВВ55, но далось. Все-таки на микроконтроллере (и не важно что ему сорок лет в обед) ногодрыг с четкими таймингами гораздо проще, чем на процессоре.
Но в любом случае победил, просто на этот раз пришлось задействовать логический анализатор и много много раз перепрошиваться.

Наверное пока так и оставляю, чет наигрался похоже с ВМ80 и его ассемблером, аж мозг раком встал. Все-таки наплодили они сущностей, DCR-DCX, CMP-CPI и тд - без открытой на втором мониторе мурзилки постоянно синтаксис путаю. Как же все-таки прекрасен x86 ассемблер, в который раз убеждаюсь )))
Всем добра.

Vygandas · #1707

Tronix писал(а): ↑
25 фев 2023, 22:12
Что такое MC2117

Наверно имеется в виду http://www.leningrad.su/museum/show_calc.php?n=617

twoporylyj · #1708

Он самый, интересно, как там адресное пространство распределено, и можно ли куда-нибудь приделать RTC.

Борисович · #1709

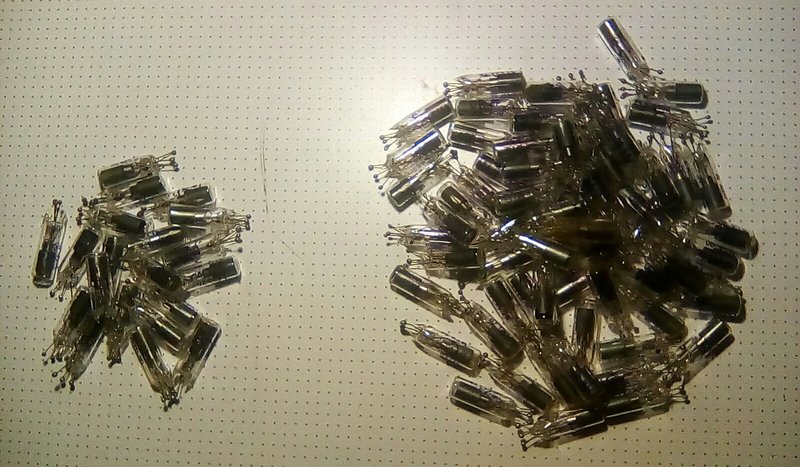

Нашлись ещё пара десятков МТХ-90.

Вот теперь их на часы уже хватает.
Со временем наверное сделаю

vladnik · #1710

Борисович писал(а): ↑
27 фев 2023, 19:27
Нашлись ещё пара десятков МТХ-90.Изображение
Вот теперь их на часы уже хватает.
Со временем наверное сделаю

Да... часикостроение набирает обороты..
Впрочем, идея уже была реализована однажды -
https://radiokot.ru/forum/viewtopic.php ... 5#p2712385
200 штук в статике.

vladnik · #1711

Кстати, на тиратронах можно делать много полезных устройств. Мультивибраторы, триггеры, ячейки памяти.
Ну и другое, на что фантазии хватит.

oldmao · #1712

Триггеры на тиратронах нормально работают, делал в 80-е сенсорный выключатель питания к ламповому ч/б телевизору, схема в Радио была. Три МТХ-90, один на входе, на двух триггер.
Так что сделать часы целиком на тиратронах (с синхронизацией от сети 50 Гц) вполне реально.

Wladimir_TS · #1713

Ну как сказать - мне добиться устойчивой работы счетного триггера на МТХ90 не удавалось - сегодня работает, завтра уже нет. Правда лампы были не новые. Про сенсор вообще молчу. Стабильно не работал не на МТХ90 не на КУ103В (схема из ВРЛ) ни на КП103. Видимо у меня кожа такой системы.

Стабильно работающий триггер получался на ТХ5 с "дежурным" разрядом.

Кварцованные часы можно если в задающем использовать вакуумную лампы, а далее линейка делителей на счетных декатронах а тиратронами с горячим катодом передавать импульс от декатрона к декатрону.

oldmao · #1714

МТХ-90 чувствителен к напряжению питания. Пока не застабилизировал, тоже то работало, то нет. Но потом работало надёжно, лет пять без проблем точно.

Wladimir_TS · #1715

Неее - не стабилизировал - выпрямленная сеть и всё.

Борисович · #1716

Часы на тиратронах в Радиокоте уже сделали.Года два назад. Здесь уже показывал видео.

Но не МТХ-90.
На МТХ-90 пара человек там опыты ставила.В смысле сделать на них счётчик.
Но неудачные.Стабильной работы добиться не удалось.
Из триодных тиратронов - счётчики промышленного изготовления встречались на ТХ-18А.На МТХ-90 - не встречались.
Счётные тиратроны в древних книгах проходят отдельной позицией.Какое то в них есть отличие,от других.Сейчас уже забытое.
Так что,что бы сделать такие часы нужно сначала найти ШТУК СТО экзотических тиратронов

oldmao · #1717

Ещё про одну засаду с МТХ-90 вспомнил - порог срабатывания от освещения зависит. Причём от солнечного света зависит сильно, а от лампы накаливания кажется нет. Давно было, я школьником экспериментировал. Мне досталось штук 20 их при разборке системы фронтального опроса в кабинете физики. Была такая хрень: на каждой парте в коробке пять тиратронов с сенсорами, учитель вывешивает плакаты с вопросом и пятью вариантами ответа. Нужно выбрать правильный ответ сенсором. На столе учителя пульт, галетником выбирается правильный вариант и тиратроны показывают, кто ответил правильно. Этот агрегат с рождения не удалось заставить нормально работать (неудивительно: тиратрон на малейшую наводку/утечку/статику реагирует), поэтому и демонтировали года через три.

Wladimir_TS · #1718

oldmao писал(а): ↑
28 фев 2023, 13:09
разборке системы фронтального опроса в кабинете физики

Аналогично - а я все вспоминал, откуда в школьные годы МТХ-90 добыл - а это система опроса школьная. Интересно - у вас она работала ? У нас в школе не работала никогда. Там еще вроде как ящик целый с БП стоял в подсобке...зеленый в нем-же вся коммутация.

oldmao · #1719

oldmao писал(а): ↑
28 фев 2023, 13:09
Этот агрегат с рождения не удалось заставить нормально работать (неудивительно: тиратрон на малейшую наводку/утечку/статику реагирует), поэтому и демонтировали года через три.

Wladimir_TS · #1720

Видимо сообщения писались параллельно. В том и плюс ТХ3-4-5 - у них есть отдельный анод, между которым и катодом горит дежурный разряд - что видимо стабилизирует ситуацию с напряжением зажигания/гашения.

FRGEORG · #1721

про *видимо*... смешно

Борисович · #1722

Продолжение.

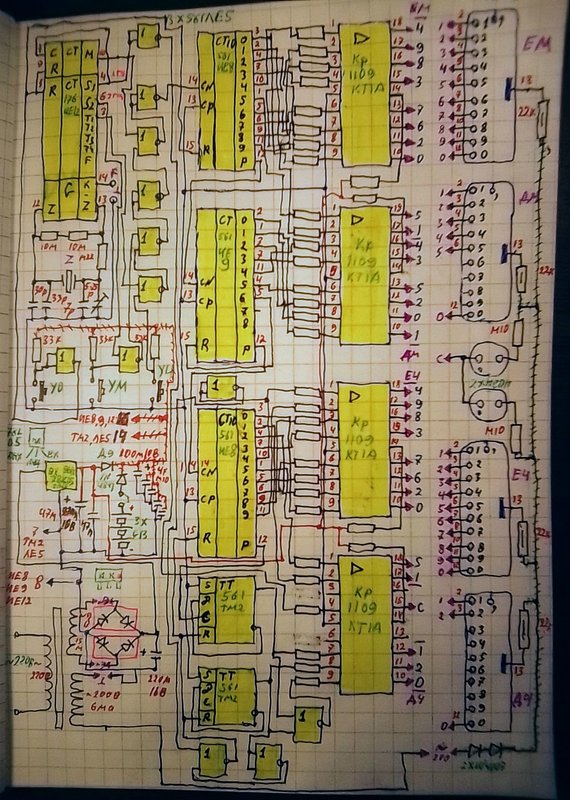

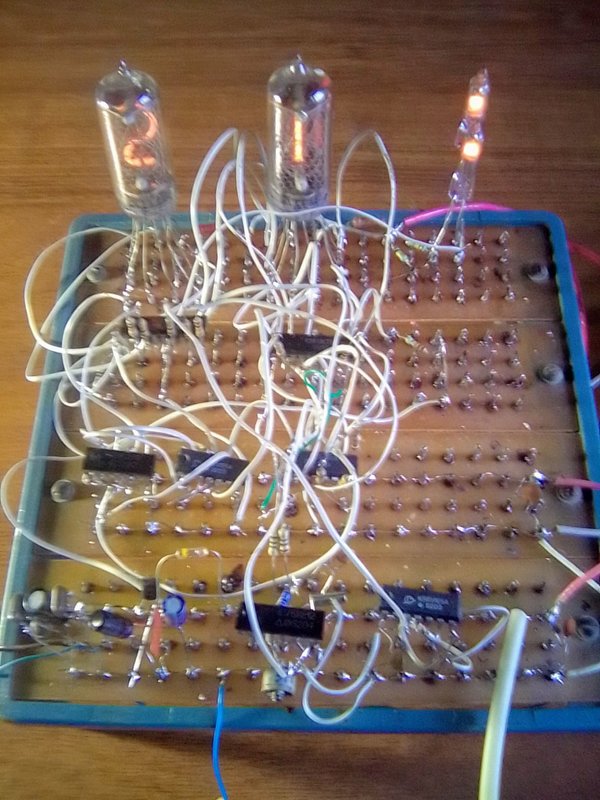

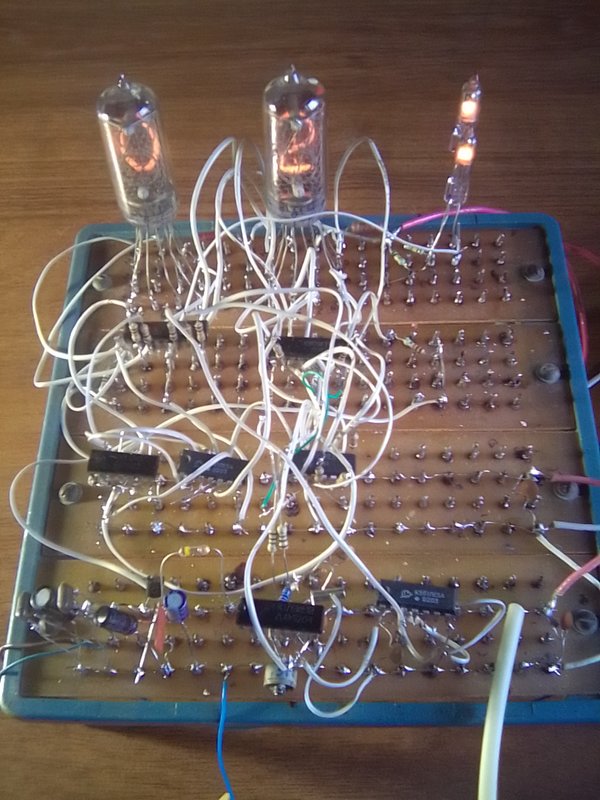

Сделал необходимое макетирование часов на ИН8-2 и Кр1109 КТ1.

Нарисовал схему.

Получилось нормально. И всё от 5 вольт.И весьма экономично - всё часы будут работать от трансформатора Ш9х16 наружным размером 30х35 мм.

Следующая будет сильная бредо-затея. Часы с индикацией часов на полуторо-разрядном индикаторе от ТВ и дешифраторе оттуда же

HyC · #1723

Сегодня на авито купил часы. Самодельные. Рабочие. По словам женщины которая их продавала сделал их ее отец, к сожалению ныне покойный. Насколько я понял из общения с ней она имела навыки разобрать их и продать "на детали", но не пожелала это делать. Вызывает уважение конструкция и исполнение. Часы судя по всему с датчиком температуры за бортом. Датчика температуры нет но разберусь. Я не знаю имени человека который эти часы сделал но могу обещать что они будут ходить пока я жив.

Это они у меня дома. -35 - отсутствующий забортный датчик температуры. Там АЦП на советской россыпи сделан внутри. Охренеть конструкция. Учитывая то что она многоэтажная, не сильно разборная (хоть и со следами исправления и некоторыми соплями) труда в нее было жахнуто - мое почтение. Там не менее трех-четырех прототипов было собрано. До готовой конструкции.

Борисович · #1724

HyC писал(а): ↑
02 мар 2023, 19:45
Вызывает уважение конструкция и исполнение.

Да .Весьма крутая конструкция.Автор был весьма компетентен.

HyC писал(а): ↑
02 мар 2023, 19:45
Там АЦП на советской россыпи сделан внутри. Охренеть конструкция.

Вот если бы она без микросхем была сделана.То это было бы - охренеть.

А на микросхемах.....
Был у меня термометр сделан около 85-го года.
От двух датчиков : комнатного и уличного. Из настоящих медных ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ.
К сожалению не сохранился.Только мелкий датчик ТММ где то лежит.

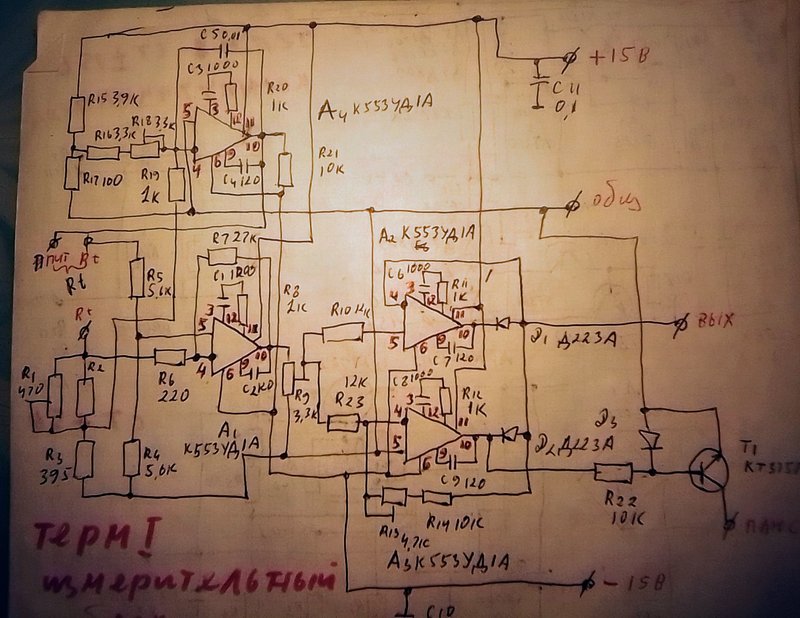

А вот схема сохранилась.В записях.

Ну и цифровая часть на 155-й серии.
От +50° до -40° точность была менее 0,5°.
Работал лет 10-12.Потом с переездами затерялся.

Так что- это всё и без всяких разных штучек типа МК и т.п.- вполне себе возможно.

Вот как то так

Wladimir_TS · #1725

HyC писал(а): ↑
02 мар 2023, 19:45
Сегодня на авито купил часы. Самодельные. Рабочие.

Фото, кроме последнего, битые. А потроха увидеть очень интересно.

Vygandas · #1726

Wladimir_TS писал(а): ↑
02 мар 2023, 22:06
Фото, кроме последнего, битые. А потроха увидеть очень интересно.

Вас банят в интернете ! У мну все хорошо
Индикаторы светодиодные старинные АЛ305, я аж по первой подумал что АЛС320 , а оно как

HyC · #1727

Борисович писал(а): ↑
02 мар 2023, 22:04
Вот если бы она без микросхем была сделана.То это было бы - охренеть.
А на микросхемах.....

Тут вызывает удивление "бутербродная" конструкция, это ж если какой-то залет случается потом замучаешься разбирать чтоб исправить. Три спаянных этажеркой платы которые разьемами вставляются в БП как единый модуль. А судя по тому что часы работают и там не так чтоб много порезано-напаяно автор лютейше заморочился на прототипирование.

Борисович · #1728

HyC писал(а): ↑
03 мар 2023, 03:20
Тут вызывает удивление "бутербродная" конструкция,

Ну это да.Конструкция своеобразная.
Но.
При сильно большом желании можно разогнуть платы.Типа как книгу раскрыть.
И условно- можно ремонтировать.
И.
В таких конструкциях мало деталей работающих под сильной нагрузкой.Они как правило весьма надёжны.И ремонта вряд ли потребуют.

Борисович · #1729

Продолжение.
Подобрал индикаторы.По примерно одинаковой яркости при работе от 9 вольт.
Индикация будет выглядеть примерно так.

А и Р на девяти-сегментном !! ИВ-3.
Часы на полуторо-разрядном индикаторе от ТВ. Он 12 мм.
Минуты на ИВ-6. Они 11мм.
Секунды на ИВ-3А. Они 9 мм.
Ну и чудо-бредо-дешифратор для часов.
КПР014. Тоже от ТВ

Wladimir_TS · #1730

Vygandas писал(а): ↑
03 мар 2023, 00:06
Вас банят в интернете ! У мну все хорошо

Но вы таки "на другом глобусе" живёте

На здешнем "глобусе" картинок нема.

Tronix · #1731

А я сбацал коробку из веточек и спермоклея для часиков на ВМ80, чтоб голая плата не валялась просто так

Какая-то шкатулка из фанеры из фикс-прайса за 99.9 руб. Варварски дремелем пропилил отверстие под экран, по разметке "на глазок", оставив при этом по краям благородное винтажное обугливание фанеры и места пропилов по всему периметру среза =\
Внутри нет ни единого винта, все обильно залито спермоклеем в лучших китайских традициях

Кстати, часы дополнились тут после сборки платой о трех транзисторах:

Это, как уже все догадались, регулятор подсветки. Потому что когда первый раз собрал офигел ночью - лупит эта подсветка по умолчанию ни чуть не хуже светильника ватт так на 15, всю комнату освещает всратым лунно-желто-блеклым светом. Ажно испугался сначала =\

Поэтому просто три ключа с разными резисторами в коллекторах - 15кОм, 10кОм и 0 ом (то есть полная). Таким образом есть теперь 4 положения подсветки - минимальная (15кОм), низкая (10кОм), средняя (15кОм+10кОм параллель=6кОм) и на "все бабки". В прошивке просто составил табличку по каким часам какую подсветку включать, типа того:

Код: Выделить всё

; abjust backlight level
; 06-07 = low
; 08-10 = medium
; 11-18 = high
; 19-20 = medium
; 21-22 = low
; 23-05 = minimum
abjust_backlight:

	lda hours
	call bcd2bin
	lxi h,HR_TBL
	mov e,a
	mvi d,0
	dad d
	xchg
	ldax d
	sta backlight
	ret
;          00 01 02 03 04 05 06 07 08 09 10 11
HR_TBL: db 1, 1, 1, 1, 1, 1, 2, 2, 3, 3, 3, 4
;          12 13 14 15 16 17 18 19 20 21 22 23
	db 4, 4, 4, 4, 4, 4, 4, 3, 3, 2, 2, 1

Стало вполне хорошо.

Shuare · #1732

Wladimir_TS писал(а): ↑
03 мар 2023, 09:01
Но вы таки "на другом глобусе" живёте На здешнем "глобусе" картинок нема.

Боюсь, проблемы все-таки на Вашем глобусе - у меня и дома, и не-дома - все картинки видны.

Wladimir_TS · #1733

У меня только самая последняя отображается, остальные никак.

Борисович · #1734

Tronix,
Забавно.
На пока типа хохломы получилось.
Tronix,
Даёшь цельнометаллическую коробку для часов !!!

И кстати. Подскажите.
А когда при 12-ти часовом формате переключение am - pm делается ?
Что то не соображу.И часов таких нету . Посмотреть то

oldmao · #1735

На моих Cadio (китайская пародия на Casio) 0am - > 12am -> 1pm -> 11pm -> 0am.

Vygandas · #1736

Борисович писал(а): ↑
03 мар 2023, 14:27
Даёшь цельнометаллическую коробку для часов !!!

Ага. По принципу Хоттабыча

Vygandas · #1737

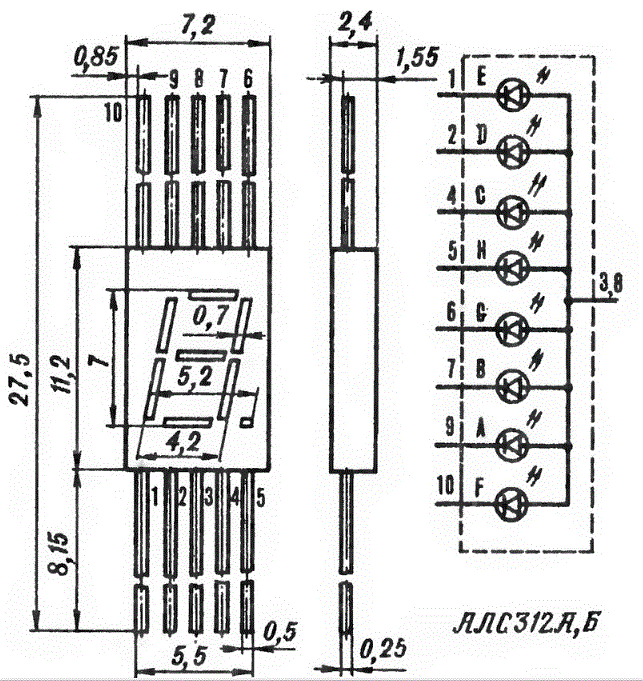

Разбирая справочник по старым индикаторам нашел что был такой АЛ312 . Кто то его живьем видел ?

У меня только есть его анoлог от RFT

Shuare · #1738

Vygandas писал(а): ↑
03 мар 2023, 16:05
Разбирая справочник по старым индикаторам нашел что был такой АЛ312 . Кто то его живьем видел ?

Попадался на работе отладчик для какого-то процессорного блока на ИК80. Вот в нем адрес-данные именно на таких индицировались. Программеры ругались - мелко!

Vygandas · #1739

Shuare писал(а): ↑
03 мар 2023, 16:35
Программеры ругались - мелко!

Ну вообще он не мелкий , высота цифры как и у немецкого 7 мм, не путайте со всякими АЛС314

Вот аналог в приемнике RFT EKD-300 так работает и нет большого желания менять на что то луче , хоть и имею разных подходящих блоков от АОН !

twoporylyj · #1740

Не обращал внимания в фикс прайсе на подобные шкатулки, учту.

Отделка часов обоями тоже интересна.

HyC · #1741

oldmao писал(а): ↑
22 фев 2023, 06:01
Датчики дождя тоже есть (в автомобилях дворники автоматом включают). Вот со снегом - не в курсе, как.

Со снегом точно так-же как и с дождем, при условии что снежинка на стекле тает (а если она не тает то ее сдувает набегающим потоком воздуха и она не мешает). Работа датчика основана на эффекте полного внутреннего отражения/преломления света в тонких пленках, когда капля падает на стекло у бутерброда стекло-капля меняется общий коэффициент преломления и луч которым подсвечивается стекло убегает с фотодатчика (или набегает на него, зависит от того как что геометрически расположено).

На оконном стекле такой трюк провернуть можно тоже, но поскольку в отличие от лобового стекла оконное стоит вертикально будет хорошо реагировать только на косой дождь.

А облачность можно мерить по цветовой температуре освещения. Сделать замер общей освещенности чтоб сделать коррекцию на утро-вечер и в красной и синей области, а потом вывести соотношение красной и синей компонент. Когда пасмурно красная область будет сильно провалена относительно синей.

Борисович · #1742

Да уж.
Занятно пошло.Про погоду.
В начале 80-х был у меня бредо-прожект.
Сделать цифровой барометр.
И даже вот такую штуковину в качестве датчика нашёл.

БАРОГРАФ называется.
Но.
Затея не прокатила.
Довольно долго тогда придумывал. Как эту всю механику соединить с каким либо электрическим датчиком.Но маленькое там слишком усилие,от той механики.Ничего с достаточным разрешением не придумал.
Потом не до этого стало.
БАРОГРАФ отдал интересующимуся . Он его типа по прямому назначению использовал.Какое то время. С самопальными диаграммами.
А вот бредо-прожект о цифровом барометре в 80-е . Увы - не сложился

oldmao · #1743

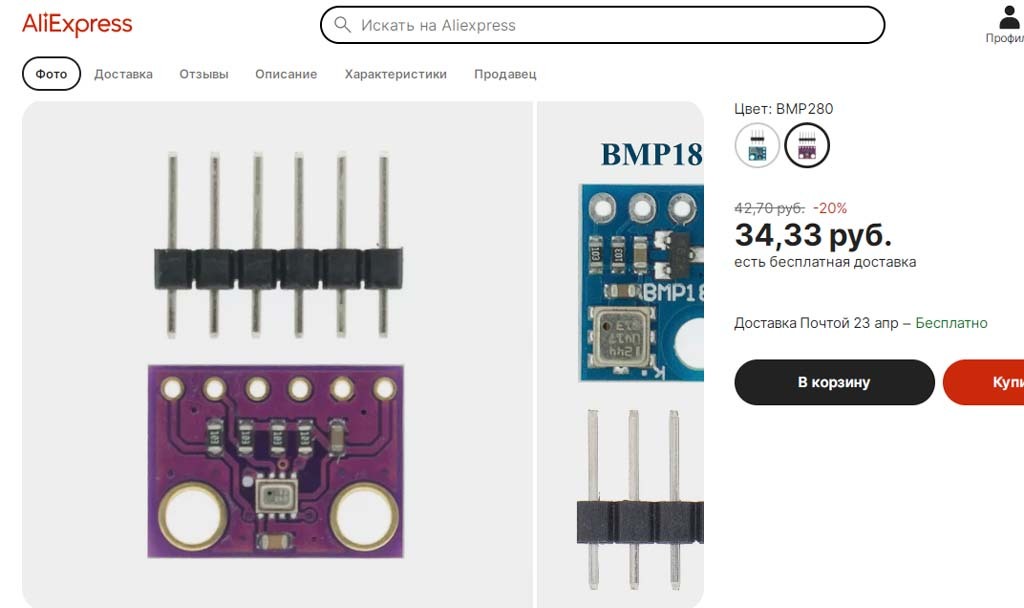

Ну сейчас копеечных цифровых датчиков атмосферного давления в достатке, плюс со встроенными термометрами и гигрометрами. Например:

Правда, использовать без микроконтроллера - никак.

Борисович · #1744

oldmao писал(а): ↑
06 мар 2023, 08:40
Ну сейчас копеечных цифровых датчиков атмосферного давления в достатке, плюс со встроенными термометрами и гигрометрами

Так сейчас это как бы и обычно стало.
А тогда было бы сильно круто

oldmao · #1745

Я в 90-х тоже пытался на механике обычного бытового анероида колхозить самописец. Для прямой записи пером/грифелем усилия сильфона не хватает. Колхозил индуктивный датчик, с целью подключить к промышленному самописцу - так даже металлический сердечник датчика весом в пару грамм показания искажает. Так и забросил.

Борисович · #1746

oldmao писал(а): ↑
06 мар 2023, 09:12
так даже металлический сердечник датчика весом в пару грамм показания искажает. Так и забросил.

Так вот то то и оно.
Примерно то же самое пробовал.
Слишком малое усилие у всей той механики.
А фотодатчик с достаточным разрешением не придумал.
А допустим с разрешением 5 мм - это и тогда было бы не серьёзно.

Борисович · #1747

Продолжение.

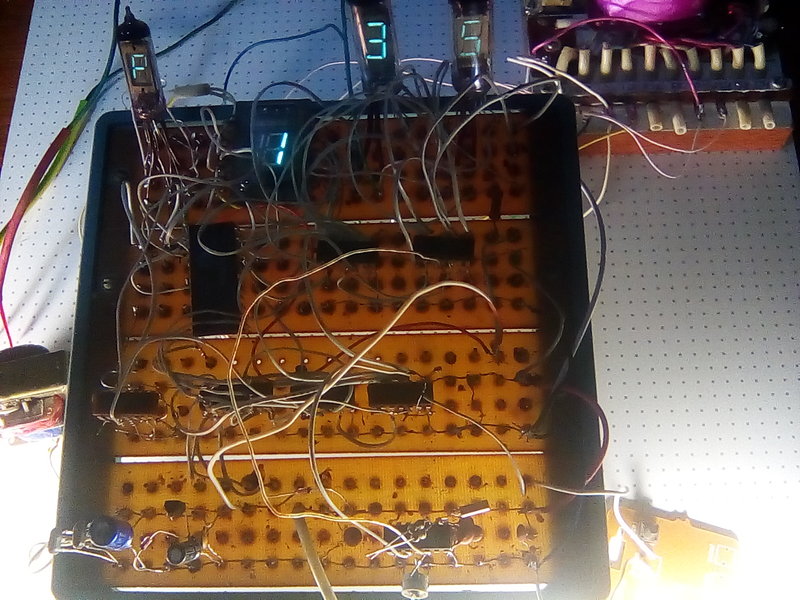

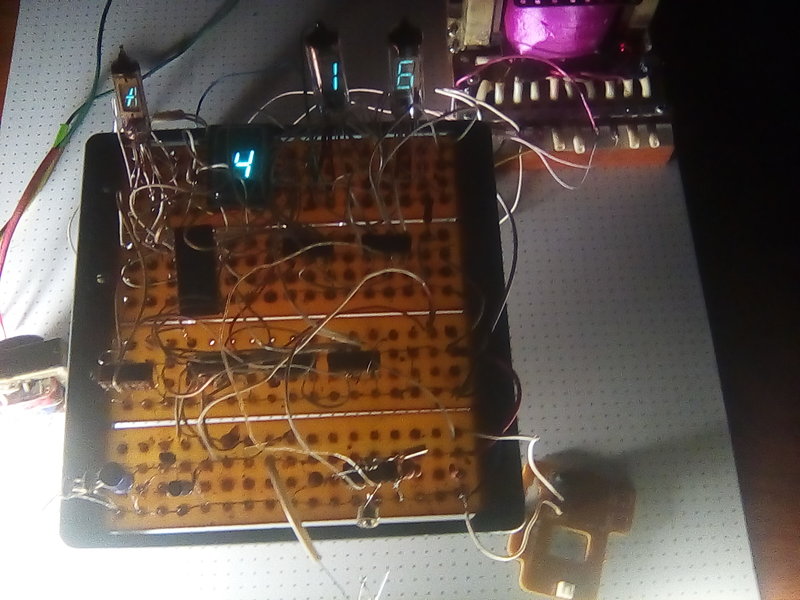

Сделал необходимое макетирование часов с индикатором и дешифратором от ТВ.

Всё работает.

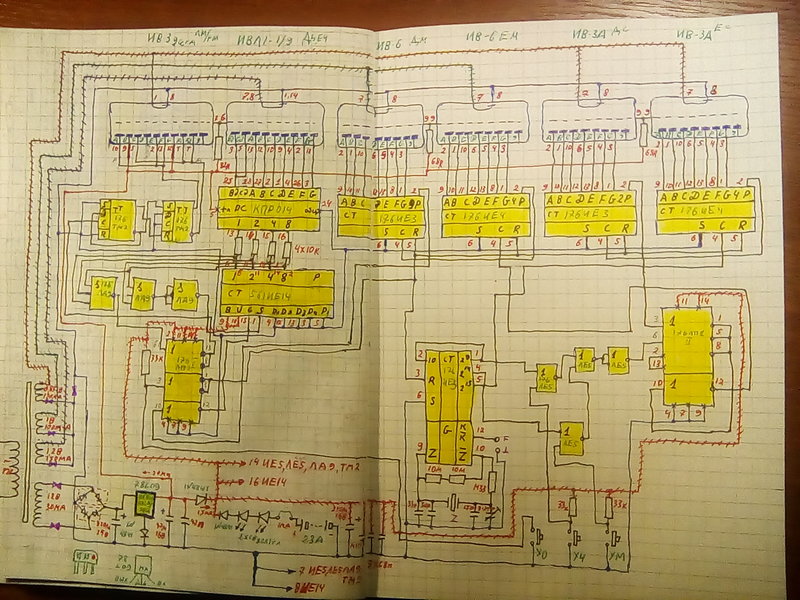

Нарисовал схему.

Следующими,чуть позже, будет пара часов на светодиодных индикаторах.
И с показом дней недели.БУКВАМИ

Wladimir_TS · #1748

oldmao писал(а): ↑
06 мар 2023, 09:12
Я в 90-х тоже пытался на механике обычного бытового анероида колхозить самописец. Для прямой записи пером/грифелем усилия сильфона не хватает. Колхозил индуктивный датчик, с целью подключить к промышленному самописцу - так даже металлический сердечник датчика весом в пару грамм показания искажает. Так и забросил.

Был более интересный вариант (описан в Радио - кажись 1985 год) - имеем герметичную емкости-сильфон, внутри термодатчик, снаружи нагреватель. Нагреватель греет - воздух в камере расширяется пока она , увеличиваясь, не заставит сработать микровыкдючатель, отключающий нагрев... Средняя температура воздуха в камере пропорциональна атмосферному. Я пробовал в 90х делать - но у меня не вышло совершенно герметично запаять камеру. Зато в качестве датчика увеличения объема использовал оптопару со шторкой.

oldmao · #1749

Помню такой, №3 за 1984 год. Сильфона подходящего не нашёл.

Wladimir_TS · #1750

А я прям вот как в габарит. Из ЗИП какого-то очень сурового агрегата - который вроде как микроскоп - но образцы для рассматривания находились в вакууме и могли нагреваться - зачем такой не знаю. На вид была медь, красная такая - красивая, но по факту что-то вроде обмедненной нержавейки - паялась с кислотой и очень тяжко. Понятно дело - там надо было паять горелкой и высокотемпературным припоем - но откуда его взять в 90х, если не сидишь на нём. Верхнюю и нижнюю крышку сделал из стеклотекстолита 2х стороннего. Пропаивал старательно - как мог - но все-равно "текло".

На "нагреватель" разматывал какие-то проволочные прецизионные резисторы на огромных слюдяных пластинках. В схеме был П210 - коммутатор питания(ибо ихЪ былЪ ящикЪ) , оптопара АЛ107-КФДМ от останков телеграфного аппарата (податчика перфоленты) и вроде еще пара транзисторов. Обеспечивалось на грани перекрытия фотодиода "линейное" управление транзистором.

Кстати - тогда для меня было "открытием" наличие ТКС у меди - а еще не верил - что "медная" катушка может менять свое сопротивление от температуры - вот наивный был.

Но в принципе схема рабочая - только видать не шибко линейная.

ЗЫ - а точный датчик малых перемещений добывается из авиационного датчика давления - там механизм с малым усилием и проволочный переменный резистор ом на 500. Штатно такие датчики от 10 до 200 атм попадались, но удалим "родной" сильфон (точнее просто гофрированную диафрагму) вместе со штутцером можно было приладить любой привод. По моему полный ход движка менее 1 мм хода штока.

Фото не сыскал - в общем у него выходной разъем смотрит в бок, а напротив штутцера такая рифленая крышка прижатая гайкой-кольцом под спецключ. Если разъем соосный штутцеру - не подойдет - там индуктивный датчик на 400 Гц.

Вспомнил - звались "приемник давления масла ПМ-хх(А,Б)" где ХХ диапазон измерения в АТМ. (А,Б) - не знаю точность или исполнение ?
