Самодельные часы,разные

[Глеб]

Кстати, коллегам часовщикам. Я давно хочу себе сделать домой настенные часы на четырёх больших ИЛЦ-1/8, буду рад советам. Пока план минималистский: Даллас, многоногий МК для статической индикации, четыре дешифратора 176ИД3, маленький плоский тор, сетки ВЛИ через фоторезистор чтобы ночью не слепили.

[Борисович]

настенные часы на четырёх больших ИЛЦ-1/8,

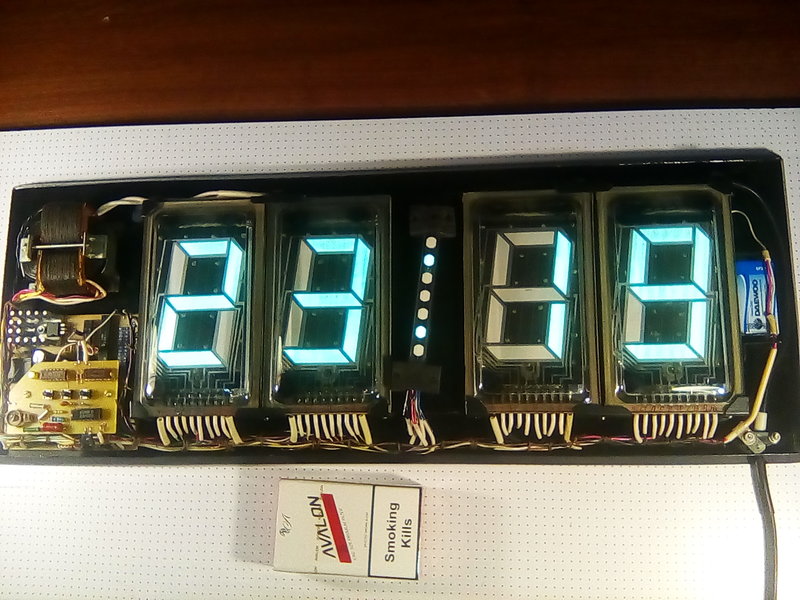

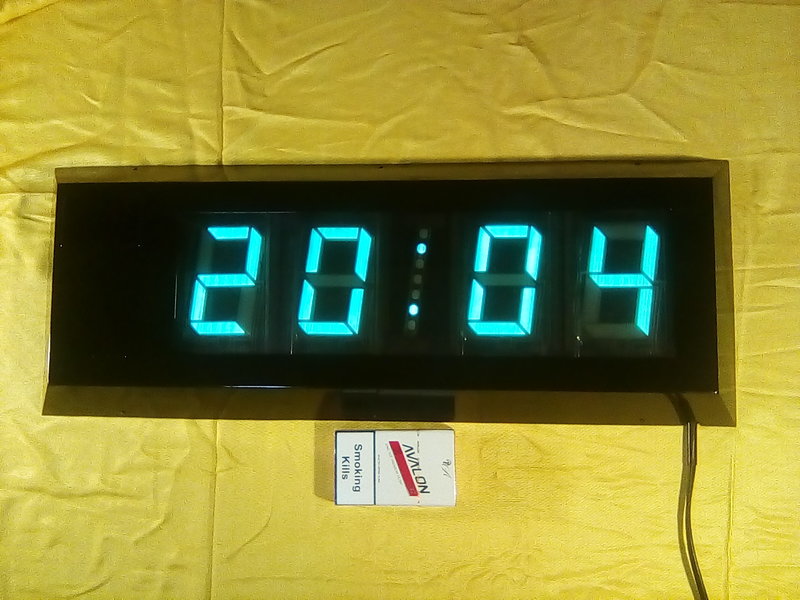

Глеб, Вы что имеете в виду под этим.Самые большие индикаторы ИЛЦ1-1/7.Часы на них,получились вот такие

И вообще,головы современных часостроителей засорены импульсными преобразователями.Обычно делают преобразователь,он глючит и начинается преодоление трудностей.В Радиокоте конкретно про это есть пара выделеных тем на сотни страниц.А Вы что,трансформаторы мотать не умеете?

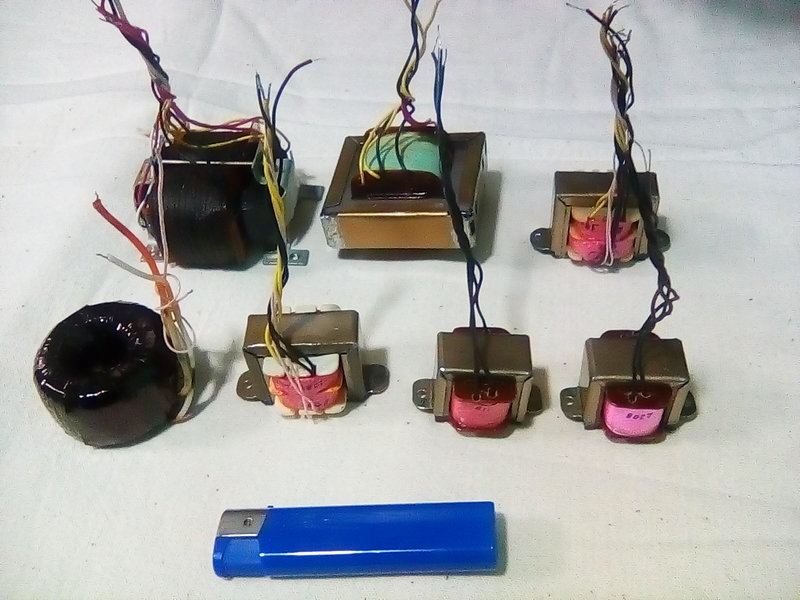

Типа таких,мелкие.

Кстати,часы на ВЛИ для применения импульсных преобразователей самые неудобные.Там обычно требуется 3 независимых напряжения питания,а бывает и 4-5

[Глеб]

Борисович, я не собираюсь делать преобразователь; планируется

маленький плоский тор

[Борисович]

А что за индикаторы?И вообще,такие часы проще получаются без МК.А там Вы сильно много всего понаписали.В показаных больший часах всего полтора десятка корпусов логики и ключей

[Глеб]

всего полтора десятка корпусов логики и ключей

Хочу на шести корпусах и вообще без ключей Даллас есть, хочу задействовать

[Борисович]

Глеб, индикаторы какие?

[Глеб]

Огромные плоские, могу ошибаться в названии но вроде ИЛЦ1-1/8

[Борисович]

Глеб, Бывают ИЛЦ1-1/8Л,выводы сбоку. Их собственно всего два типа больших.Если ещё какие есть,то супер эксклюзив.
ИД3 такие индикаторы ,что бы надёжно,не потянут,ключи как бы нужны.Много проще ИЕ3,ИЕ4 и ключи

[Vygandas]

Я давно хочу себе сделать домой настенные часы на четырёх больших ИЛЦ-1/8

Это не для дома ! Если дом конечно не с акводискотекой
Я как то такие искал у нас , только нащел Электроника-7 большие и маленькие, которые после востоновления отправились в подвал на хранение. А так в комноту не более Электроника-6 с минимальной яркостью, а то себя чуствоещь как в реакторе вместе с Черенковым

[Борисович]

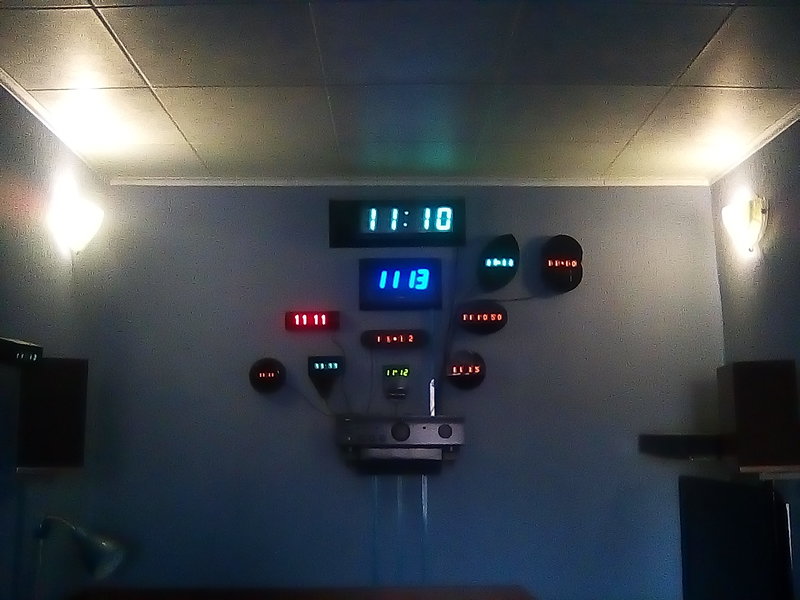

Vygandas, ну как то Вы слегка краски сгущаете.Вполне комфортная обстановка

[Vygandas]

Борисович, Вы там спите ?

[Глеб]

ИД3 такие индикаторы ,что бы надёжно,не потянут

Сегменты потребляют немного, основной ток жрут сетки. Индикация будет статическая, без импульсов; яркость будет меняться сообразно освещению, плюс будет небольшое затемнение стекла для контрастности.

Почему хочу большие часы в спальню. Иногда просыпаюсь ночью наполовину, хочется открыть один глаз и узнать который час. Если рано - закрывать глаз и спать дальше. Если для этого придётся всматриваться и тем более предпринимать какие-то действия - тогда проснусь окончательно

[Борисович]

Vygandas, Да,это всё над кроватью висит,она ниже.И как бы давно уже привык и ночников не надо.Бабка тоже не против.В другой комнате часов поменьше,4 штуки.
Глеб, давать советы тем,кто сам как бы больше понимает,нет смысла.Делайте как Вам хочется

[Vygandas]

Борисович, завидую. Меня как не странно меньше доставали часы с боем Густав-Беккер чем простые часы Электроника-6 со своим свечением, которые перепиливал на ночной режим.

[Борисович]

Vygandas, на этом месте,которое на картинке,до этого, лет 20 висели часы Мозер 1906 года с боем.Тоже было нормально.К сожалению,все возможности их ремонта исчерпались.По причине сильного износа.Остановились насовсем.Забрали, типа интерьерщики

[Wladimir_TS]

У меня один знакомый подобные часы оживил ардуинкой. На ось стрелок приладил шаговик (редуктор минутная-часовая сохранил), на механизм боя второй, который там просто кулачки вращает. Остальное на китайской платке (он программист - дюжит) - все ходит и отбивает, причем только днем. Единственно чего - маятник не доделал. Я ему предлагал механизм привода головок от харда применить и кормить его разнополярными короткими импульсами. Но случились у него семейные обстоятельства и не до того стало.

Часы правда не 1906, а советские 50х.

[Alexandr]

Глеб, у меня проекционные часы. Над всеми кроватями. Днем не мешают, видны индикаторы. А ночью, приоткрываешь глаз и знаешь время.

[Глеб]

Alexandr, кстати идея. Думаю какой-нибудь kingbright не так сложно спроецировать.

[Alexandr]

Глеб, дома 3 штуки. Разные. Двое с питанием от сети (дежурная батарейка есть, но без индикации) и постоянным проецированием. У одних красный лазер, у вторых зеленый. Третьи питаются от батарей и чтобы засветить лазер, нужно нажать кнопку. Но для Вас это неудобно, нужно руку тянуть
Я лентяй и часы приобретались из-за удобства для таких, как я.

[Борисович]

Wladimir_TS, прилаживать ардуину к часам,которым более 100 лет,это как то даже непонятно,причём во всех смыслах.И вообще - механические часы должны быть механическими.Так,что полагаю,что место них чисто где то в интерьере - это самое лучшее решение

[Рекорд]

Мозер 1906 года с боем.Тоже было нормально.К сожалению,все возможности их ремонта исчерпались.По причине сильного износа.Остановились насовсем

Непонятно, как можно исчерпать возможности ремонта?

[Борисович]

Непонятно, как можно исчерпать возможности ремонта?

Элементарно.Часовщик,который производил ремонт до этого,раза три,сказал.Как бы дедушка лет за 80 и профессионал.В очередной раз ,после осмотра признал ремонт невозможным,без наличия запасной детали.
Рекорд, а Вы в подобных часах понимаете,на уровне серьёзного ремонта?Я как бы нет

[Рекорд]

Рекорд, а Вы в подобных часах понимаете,на уровне серьёзного ремонта?Я как бы нет

Приходилось выполнять работы, однажды даже изготовил новую анкерную вилку взамен испорченной. Как правило, массовые настенные часы начала 20-го века довольно просты.

[Потапыч]

Часовщик,который производил ремонт до этого,раза три,сказал.

Изнашиваются места, где вращаются оси шестеренок. Их можно несколькими ударами керна поджимать, что удлиняет работу часов, на некоторое время. Потом еще пару раз, но потом, только делать новую платину(боковую стенку механизма, в которой находятся отверстия. Но это можно сделать на координаном станке. Плюс, если это часы старые, то там вся разметка и отверстия дюймовые. Еще в ходиках, анкерная вилка изнашивается, можно проворачивать оськи, но только один раз. Если есть откуда снять, то можно и поставить новую, что мало вероятно. У меня кукушка проходила лет 40, не меньше. Попалась из новых, в хорошем, по нынешним временам, механизмом, но никуда не годный корпус. Нужно из двух собрать одни. Нужно искать книгу по кукушкам, там очень сложно устанавливается синхронизация шестеренок. Поскольку должен быть бой, согласно часам, выходить кукушка, кланяться, и открываться и закрываться дверца, а так же два свистка в сответстввии с поклонами кукушки. Но такие часы бех камней и срок службы их очень ограничен. Часы с боем настольные, а особенно напольные высокого класса, гораздо лучше исполнены. У них анкерный механизм вместе с маятником, собраны в виде отдельного механизма, котороый очень легко заменить, если нечем ремонтировать. Аналгично сделаны и морские хронометры. Вопрос в том, что нет мастеров, все ушли в мир иной. А пришедшие им на смену, могут только заменить вышедшую деталь, в лучшем случае.

[Потапыч]

Иногда просыпаюсь ночью наполовину, хочется открыть один глаз и узнать который час.

Именно по этой причине я и делал в 70х-80х электронные часы. Было очень удобно!
кажется. что если часы на расстоянии 1-1,5 м, то 15 мм высоты цифр более, чем достаточно. Но лучше типа ИН или матрица 5х7 или около того. Семисегментные спросонка не разобрать и начинаешь присматриваться, в результате весь сон проходит.

[Рекорд]

У них анкерный механизм вместе с маятником, собраны в виде отдельного механизма, котороый очень легко заменить, если нечем ремонтировать.

Это называется приставной ход, на жаргоне-шахман.

Аналгично сделаны и морские хронометры.

Да, но только не хронометры, а каютные часы.
Морские хронометры очень сильно отличаются по конструкции от привычных часов, анкерного спуска там нет.

[Wladimir_TS]

Wladimir_TS, прилаживать ардуину к часам,которым более 100 лет,это как то даже непонятно,причём во всех смыслах.И вообще - механические часы должны быть механическими.Так,что полагаю,что место них чисто где то в интерьере - это самое лучшее решение

У человека было мнение, что часы должны идти, часы, которые стоят - есть не очень хорошо. В принципе я с ним согласен. Но опять-же на вкус и цвет - все люди разные.

Морские хронометры очень сильно отличаются по конструкции от привычных часов, анкерного спуска там нет.

А что там и почему - проблемы качки ?

[Потапыч]

Да, но только не хронометры, а каютные часы.

Ну если быть точным, то палубные часы.
Палубные часы - Википедия https://ru.wikipedia.org › wiki

[Потапыч]

А если просто места бывших отверстий рассверлить и запрессовать втулки ?

Да вобще то так и делали, во всяком случае, мне такое попадалось. Где то было фото даже сделанными из дерева.

[Борисович]

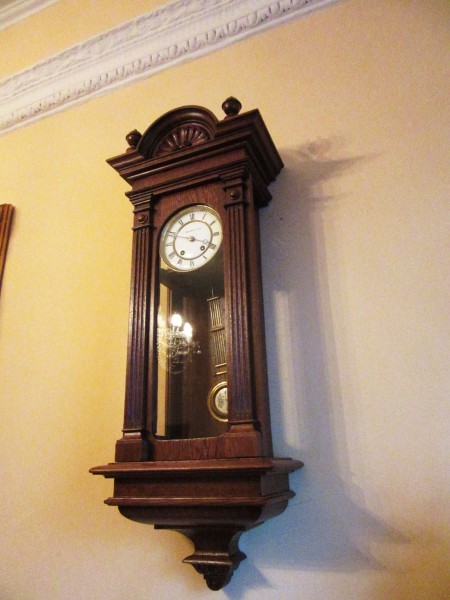

Часы которые были у Борисовича.Картинка нашлась в Интернете

[Wladimir_TS]

На механику-б глянуть.

[Глеб]

Такого плана Лерой висят, лопнула когда-то давно пружина, я ещё маленький был. Дед отнёс к себе на завод, очень неудачно склепали пружину, заедает и часы теряют ход. Лезть боюсь - если разберу, потом не соберу

[Борисович]

Wladimir_TS, ктож её механику,в Интернатах то показывает.Картинка оттуда,где продают.Те,что на картинке за 75

[Потапыч]

если разберу, потом не соберу

Да ничего страшного там нет, по другому собрать не получится, у каждого свое место. Просто фотографируйте по мере раборки главное, не спешить. Хорошо бы какой нибудь микроскоп, посмотреть на состояние.

[Рекорд]

А что там и почему - проблемы качки ?

Главное требование - точность, оказалось, что можно повысить её, убрав анкерную вилку и передавать энергию ходового колеса непосредственно на баланс. Кроме того, в девайсе применяется стабилизация крутящего момента пружинного двигателя.

[OttoStirlitz]

Vygandas, ну как то Вы слегка краски сгущаете.Вполне комфортная обстановка

Повелитель времени

[Борисович]

Рекорд, видел занятые псевдо-каютные часы которые полагаю по возрасту сравнимы с Мозером 1906 года.
У человека,который мне его подарил,стояли и висели дома двое старых часов:Одни напольные,с тремя гирями.Другие,по виду ,примерно как на картинке из Интернета,но небольшим маятником,как у ходиков.

[Рекорд]

У человека,который мне его подарил,стояли и висели дома двое старых часов:Одни напольные,с тремя гирями.

С тремя гирями встречаются довольно интересные часы с музыкой.

[Потапыч]

У меня с музыкой были небольшие настольные часы, еще деда. Корпус сохранился и не родной механизм. "Музыку" я еще в детстве открутил...

[Рекорд]

У меня с музыкой были небольшие настольные часы, еще деда. Корпус сохранился и не родной механизм. "Музыку" я еще в детстве открутил..

Скорее всего это будильник "Наири" из Армении, чаще всего в них была мелодия "Степь да степь кругом", хотя могут быть и варианты.

[Потапыч]

Наири" из Армении

Наири, в лучшем случае, из 70х. Они у меня есть.Мелодию не помню, но как доберусь, обязательно скажу. На корпусе, обычно писалась внизу мелодия, но у меня этой бумажки нет.
Но речь шла о часах начала прошлого века, а деда уже как 70 лет нет.

[Рекорд]

Наири, в лучшем случае, из 70х.

Если в стандартном прямоугольном корпусе, то да. Но были и более ранние
модификации, в виде лиры.

[Потапыч]

Обычные.

[Потапыч]

Вот попался под руки набор часов

[Vygandas]

Вот попался под руки набор часов

Так себе наборчик. Не конкурировал совершенно с наборами СТАРТ на ИВЛ1-7/5

http://www.rw6ase.narod.ru/00/rk/elektr ... chasy.html

[Потапыч]

Они еще описаны в какой то брошюре по применению цифровых микросхем.

[Борисович]

У меня есть часы из подобного набора приспособленные неизвестным умельцем как автомобильные.Передняя панель не сохранилась

[OttoStirlitz]

У меня есть часы из подобного набора приспособленные неизвестным умельцем как автомобильные.Передняя панель не сохранилась

Сейчас бы назвали постапокалиптик-дизайн

[Потапыч]

Vygandas, Вы меня поставили в тупик. Смотрю на вашу ссылку и вижу, что я выложил чужие фото??? И не могу понять, как это могло получиться??? Один в один. Нашел, свои в компе...



Это мои фото. Открываю ссылку, а там написано, что фото принадлежат Потапу. То есть не мне... А фото, мои, Потапыча. Вот еще дополнительные, на всякий случай.

[Vygandas]

Потапыч, это не я , честное пионерское !

Плата какая-то странная , площадки под пайку покрыты лаком или такова же цвета канифолью ?
