https://www.microshemca.ru/ID3/ Согласно таблице истинности, на выходе передвигается ноль. И по схеме автора, ноль зажигает светодиоды. Если вы поставили высоковольтные ключи, то они инвертируют и горят все, а передвигается гашение неонки. Все правильно. Так и должно быть. Нужно инвертировать после ИД3. У 176 ИЕ8, передвигается единица. То есть инверсно ИД3 и передвигается светящаяся точка, неонка или светодиод.

Владимир116 · #452

А почему у меня из 12 неонок пять не зажигаются,а из семи работающих- шесть горят и гаснут,а одна наоборот.Можетк155 ИД 3 поменять?

Борисович · #453

Потапыч, Вы всё правильно написали,а я перепутал.Владимир116, надо на выход ИД3 ещё инверторы ТТЛ ставить,а потом уже транзисторы.Вообще ИД3 для управления.неонками не сильно удобная.В Ваше схеме лучше ИД1

Владимир116 · #454

Борисович, я могу только готовую схему скопировать,а самому придумать у меня ума не хватает.

Борисович · #455

Владимир116, ну это примерно как на картинке.На каждый выход ИД3 подключить инвертор.В качестве инвертора можно илпользовать любую ЛА или ЛЕ соединив вместе входы каждого элемента.Но слишком их много нужно.Почему и сказал,что ИД3 не удобен с ГРИ

Потапыч · #456

Владимир116, Проверьте в первую очередь исправность неонок и транзисторов,

Потапыч · #457

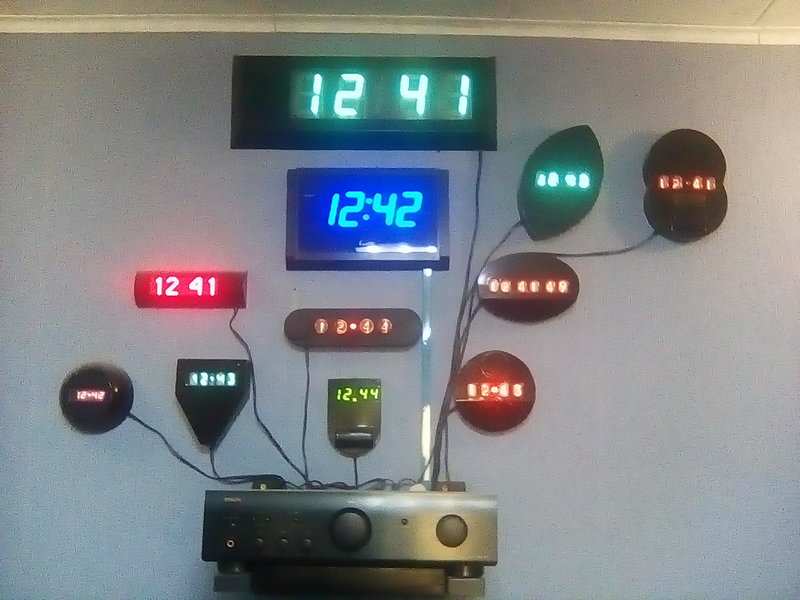

Еще фото своих старых часов на ИН

Владимир116 · #458

Потапыч, проверил и транзисторы и неонки,в общем определил в чём дело-разделил неонки на три группы и каждую запитал от своего резистора и диода.В общем устойчиво заработало.Им питания не хватало.Теперь бы сделать,что бы не тень передвигалась,а огонёк.

Потапыч · #459

По схеме, которую привел Борисович, установите 155ЛН1, в которой 6 инверторов.

Владимир116 · #460

У меня таких нет,есть много к155ла3-пойдут такие?

Борисович · #461

Потапыч, оно конечно,бывает где пусто,где густо.У меня допустим 155ЛН1 никогда ни одной не было.Сделал вывод- наверное редкая.
Владимир116, ЛА3 подойдут.Входы каждого элемента соедините вместе,получится 4-ре инвертора

Потапыч · #462

Я недавно искал 155ИЕ1 и 155ИР1. 155ИЕ1 нашел аж1 шт.А 155ИР1 не нашел вообще. О 133ИЕ4 и вообще молчу. Это при том, что есть у кого спросить и не один десяток друзей.

Потапыч · #463

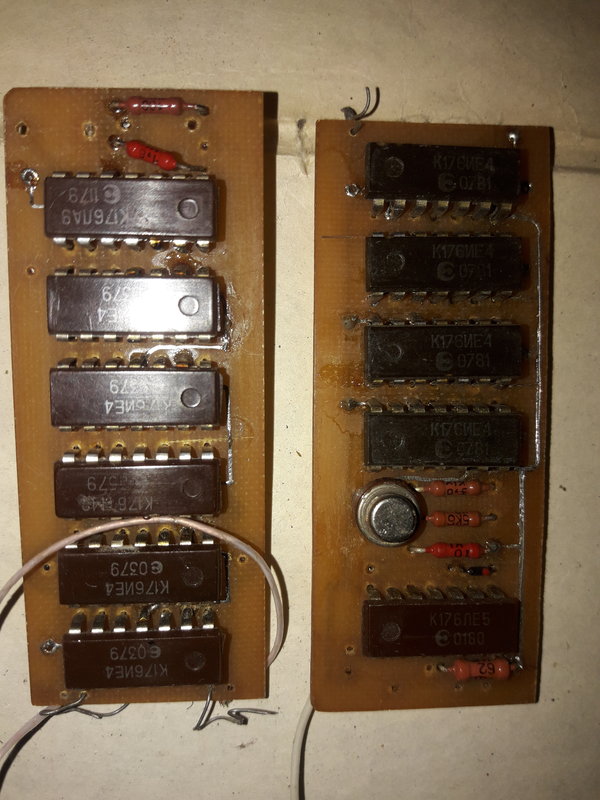

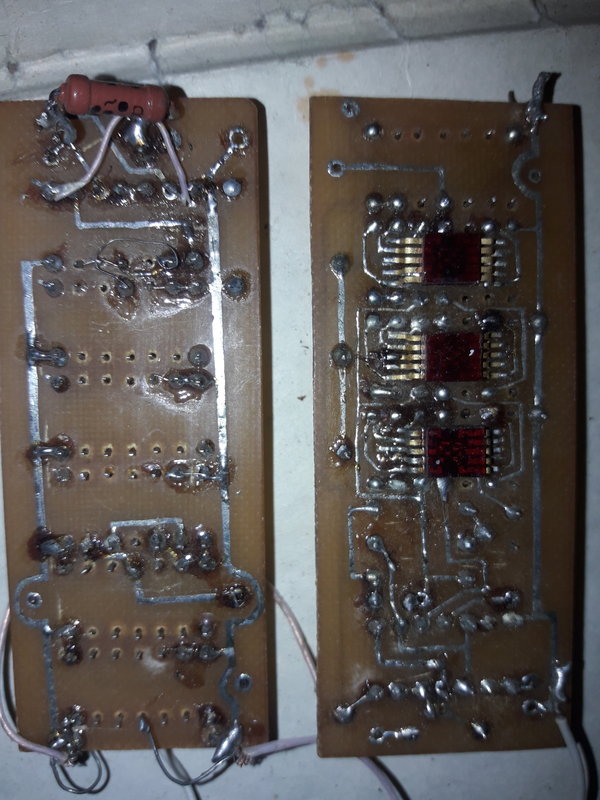

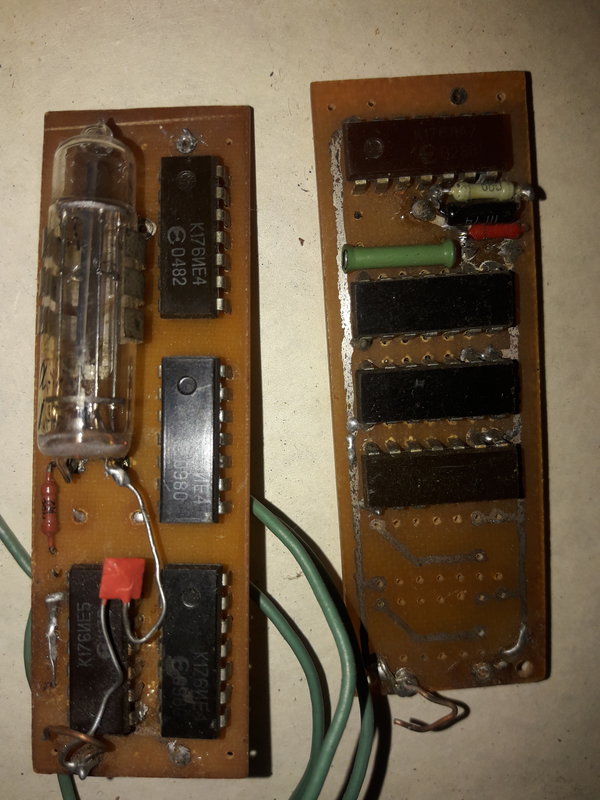

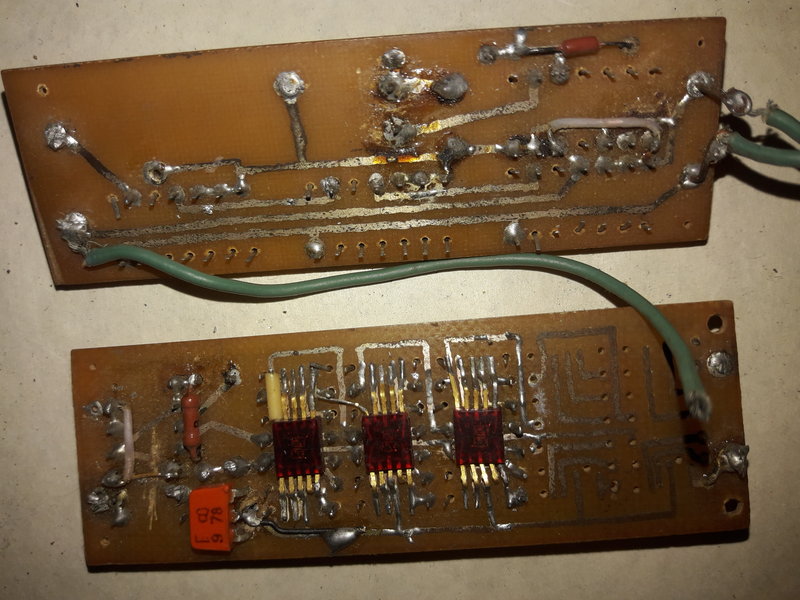

Вот попались под руку платы частотомера, схема из какого то выпуска МРБ, цифровой вольтметр назывыался. Две мои и две товарища. Мои с лужением, а товарища, с серебрением

Платы предназначались для звукового генератора. Генератор успешно отработал десяток лет и сейчас, иногда используется. А вот со шкалой так и не сложилось. Ни к чему, в звуковом генераторе цифровой отсчет, достаточно лимба и за 40 лет, потребности не возникло.

Борисович · #464

Потапыч,таких индикаторов пара штук есть,но зелёные.Как называются не знаю

novosibiretc · #465

Борисович писал(а): ↑
20 янв 2022, 03:00
таких индикаторов пара штук есть,но зелёные.Как называются не знаю

АЛС320Б, АЛС320В.

Gefest · #466

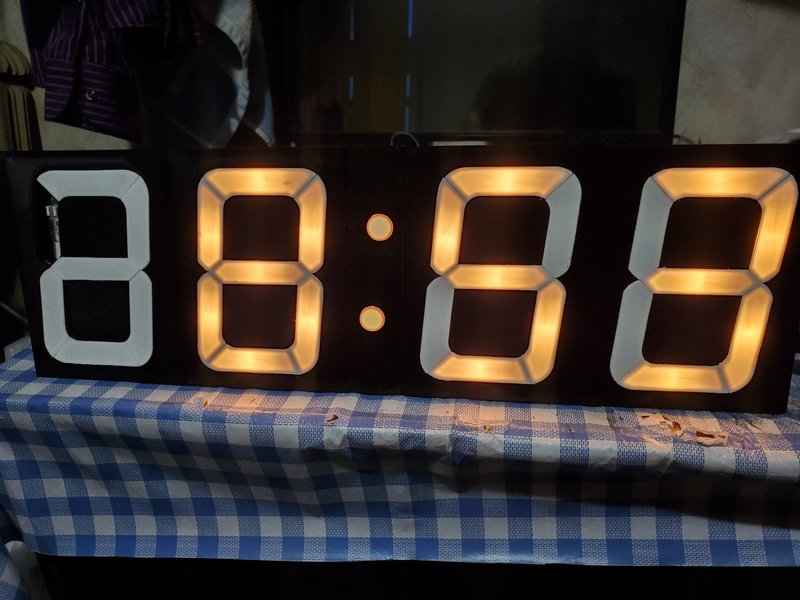

Заварганил тут часы на лампах накаливания.

Для наглядности:

3D-принтер рулит!

Потапыч · #467

Борисович, Да это времен начала 80х, АЛ304.Тогда еще были АЛ305 из больших. Ну и КЛ101, АЛ102. Еще где то, должна быть подобная плата, но шкала, то есть за вычетом ПЧ. Собирал для своей Виктории 001, на АЛС311. Но уже с динамической индикацией. Такие создавала помехи приему, что от идеи цифровой шкалы отказался. Никакое экранирование не помогало и проходные конденсаторы, то же.

Потапыч · #468

Gefest, Здорово получилось, но или рассеиватель какой то перед лампочками поставить или по паре лампочек на сегмент. Не очень контрастно светятся сегменты, как у отечественных АЛС. А схема на чем?

Gefest · #469

Потапыч, спасибо!
Не, лучше уже не будет.

Пара ламп в сегмент уже толком не влезает, да и так лампы изрядно кушают и часы неплохо нагреваются при работе. Видимо, надо было другой пластик ставить на сегменты.
Схема на микроконтроллере и ключах, всё примитивно.
В разделительном двоеточии точки совмещены с кнопками установки времени.

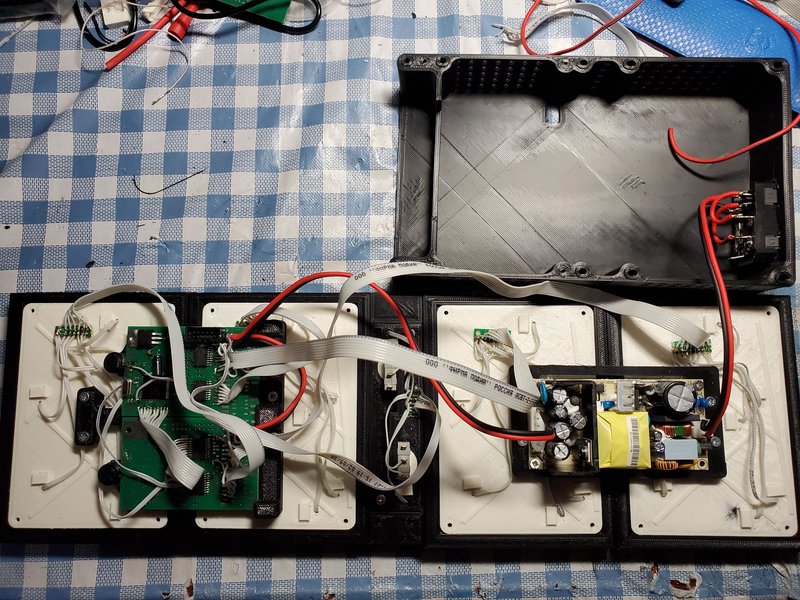

Обратная сторона со снятыми крышками:

Борисович · #470

Gefest, часы на самодельных индикаторах - это очень круто.
Какие лампочки использовали ?Высота цифры какая? Такую клеёнку припоминаю у бабушки,но наотрез не помню,какая там размером клетка

Gefest · #471

Борисович, спасибо! Автомобильные, для подсветки приборной панели. Подвернулся по случаю занедорого мешочек таких ламп, ну вот я их и применил.

Размеры часов 150х450х45 мм, планирую повесить их на стену в коридоре. Размер цифры 135х95 где-то.

Потапыч · #472

Gefest, Так эти лампочки неплохо жрут ток! Представляю, сколько они потребляют.... А как греют... Я сравнительно недавно разобрал какой то принтер. Стояли хорошие лампочки, где то 25 мм х 5 мм из матового стекла, что то подсвечивали, 6 или 7 шт. Вот бы такие лампочки на сегменты.

Gefest · #473

Потапыч, ну, собственно, если бы хотел энергосбережения и яркости, поставил бы на подсветку сегментов светодиоды. "Теплый" спектр ламп накаливания сымитировал бы дополнительным светофильтром, плавное разгорание/гашение - через ШИМ.
Но хотелось-то именно тёплого-лампового.

Эти лампы работают в недокале, плюс они рассчитаны на напряжения чуть-ли не до 15 В, поэтому есть надежда, что в режиме регулярного включения-выключения они проживут достаточно долго.

Борисович · #474

Gefest, про лампочкипо виду на картинке ,так и подумал.Да они несколько неэкономичные.Были советские мелкие лампочки с гибкими выводами.Вот забыл как назывались.Они меньше этих и встречались 6х20ма и 9х60ма.Те и нагревались меньше.
А настенные электронные часы - это оптимальное оформление.Хорошо видно,никому не мешают,защищены от детей и животных,можно несколько повесить на стену.У меня все часы сделаны настенные

Потапыч · #475

Борисович, Лампочки СМН, скорее всего. Вот такие

Потапыч · #476

Вот нашел поближе.

Борисович · #477

Потапыч, скорее всего да.У них был ещё вариант с цоколем.У меня под такие несколько очень мелких арматур где то было,но без лампочек

Потапыч · #478

Да, есть и с цоколем из пластика. Они бывают на разные напряжения и ток. Но что то они у меня начали заканчиваться. Очень много ушло на замену в автомобильных приемниках в 80х, 90х. Приходится из ЗИП приборов выдергивать, что мне не очень нравится.

Потапыч · #479

Я коллекционирую лампочки. Самые маленькие у меня, от часов "электроника", наручных с ЖКИ. где то 0,5 мм х 2,5 мм. 1, 5 В если не изменяет память. Но и светят , соответственно.

Борисович · #480

Потапыч, точно,это они и есть

Борисович · #481

Потапыч писал(а): ↑
20 янв 2022, 15:31
от часов "электроника", наручных с ЖКИ. где то 0,5 мм х 2,5 мм. 1, 5 В

А вот тут нахвастаюсь.Такую лампочку однажды ПРИМЕНИЛ.
Когда то давно сделал ИГРУШЕЧНЫЙ ТЕСТЕР.Зачем- не помню,наверное измерительная головка понравилась - потому,что вверх ногами.Так там есть ещё прозвонка до 50 Ом,с такой лампочкой.На картинке лампочка в правом углу шкалы.Пришлось сделать двух полярную диодную защиту,что бы редкую лампочку то не спалить,если вдруг в напряжение ткнёшь.

Практического применения как бы не нашёл,но игрушка получилась

Борисович · #482

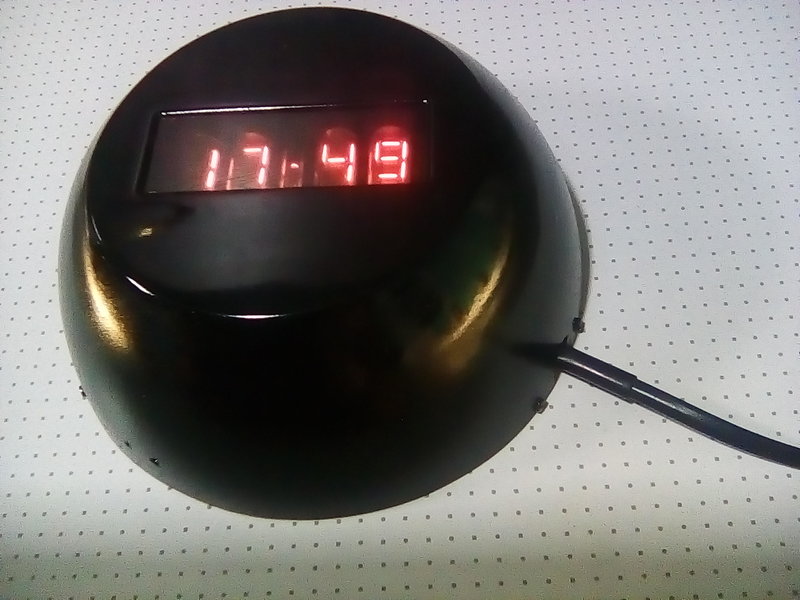

Gefest, кстати,беспокоиться о долговечности ламп накаливания думаю не нужно.Пример: в часах на картинке лампочка КМ6х60 мигает секундами уже более 4-х лет

Потапыч · #483

Борисович, Если бы выводы подключения прибора сделали посередине корпуса, то это было бы современное подражание старинных приборов, с той лищь разницей, что они были круглые и с сответствующей шкалой.
А насчет лампочки КМ6-60, то у меня обратный опыт. За несколько лет, уже третью меняю. Хотя на ней и 5 вольт нет. Но, возможно, это связано с частыми падениями источника питания. Я последие лет 20, сверлю дрелью на 12 В, аккумуляторная. Аккумуляторы через год закончились и все это время, пользуюсь переносныим источником питания, в котором стоит эта лампочка. Справа продолговатый с зеленым трансформатором. Это фото правда еще 80х. Он сейчас выглядит несколько лучше...

Борисович · #484

Потапыч, когда делал,о каких то подражаниях наверное и не думал.
А вот очень двевний круглый прибор в руках держал.Был у меня знакомый дед- радиолюбитель,лет 40 назад.У него такой на стене на ниточке висел.Ещё забавляло,что на шкале написано не допустим "Сименс"или там "Гестлер",а " Цветков".Недавно в Интернете вычитал,что "Цветков" - это супер-супер -мега- редкий дореволюционный производитель таких приборов

Потапыч · #485

Борисович, У меня есть подобный прибор, не помню, какой фирмы, на обратной стороне, переключатель на три предела шкалы.

Борисович · #486

Потапыч, картинки сделайте,весьма интересно

Потапыч · #487

Да есть картинки, но я как фигаро. Сейчас не дома. Но обязательно выложу. Такой, правда один, много довоенных. Я как то их пофотографировал, но не проблема, еще раз сфотографировать. Знаю где лежат и несложно опять сфоткать.

Владимир116 · #488

Борисович, Потапыч, запустил с вашей помощью часовой блок,монтаж получился несколько сумбурный,но...работает.

Потапыч · #489

Владимир116, Отлично, поздравляю с успехом!

Глеб · #490

Потапыч писал(а): ↑
20 янв 2022, 13:03
Собирал для своей Виктории 001... но уже с динамической индикацией. Такие создавала помехи приему, что от идеи цифровой шкалы отказался

Динамическая индикация и АМ радиоприём - вещи несовместимые, только статика.

Борисович · #491

В Радиокоте показали семисегментный индикатор промышленного изготовления.

Занятной конструкции: газоразрядный,на тиратронах,в железном корпусе

Борисович · #492

Глеб писал(а): ↑
21 янв 2022, 00:55
Динамическая индикация и АМ радиоприём - вещи несовместимые, только статика.

Глеб, миллионы китайских радиочасов смотрят на Вас с непониманием

oldmao · #493

В часах динамическая индикация с частотой сети (50/60 Гц), к тому же КМОП микросхема на низкой частоте 32768 Гц. Крутых фронтов там нет, уже на ДВ не излучает. А вот в автомагнитолах частотомер был вплоть до 108 МГц, и помех не давал совершенно, я такой в ИШИМ внедрил. Вот какая там индикация была - не помню, но поскольку микросхема сильно многоногая, то скорее всего статическая.

Борисович · #494

На картинке индикатор частотомера автомагнитолы.Выводов для статики маловато

Глеб · #495

ЖК? Не путаем с "дубовыми" советскими светодиодами, в динамике требующими не менее десятков миллиампер.

Shuare · #496

oldmao писал(а): ↑
21 янв 2022, 06:16
В часах динамическая индикация с частотой сети (50/60 Гц), к тому же КМОП микросхема на низкой частоте 32768 Гц. Крутых фронтов там нет, уже на ДВ не излучает. А вот в автомагнитолах частотомер был вплоть до 108 МГц, и помех не давал совершенно, ...

Если не путаю, там сначала стоит микросхема делителя, и частотомер уже после...

oldmao · #497

Делитель только для FM используется. На основную микросхему в диапазонах ДВ/СВ приходит сразу напряжение гетеродина. Кстати, считает она до 12 МГц, только индикация будет для чётных МГц только сотни кГц, для нечётных - с лидирующей единичкой. Например 7655 кГц гетеродина (частота настройки на ПЧ 455 кГц ниже = 7200 кГц) отображается как 1200, а 6555 кГц гетеродина отобразится как 100. Непривычно, зато на халяву

Shuare · #498

oldmao писал(а): ↑
21 янв 2022, 10:27
Делитель только для FM используется. ...

Конечно. Но помехи возникают именно от крутых фронтов - которые нужны при измерении на ФМ. Делителем разработчики и избавились от помех

Потапыч · #499

Глеб прав. Поскольку я шкалу собирал из только, что появившися мультиплексоров 155 серии и работали они на дешифратор 514ИД1 или 2, уже не помню. Это было начало 80х и 176 серия была крайне нераспространена. а собирал из того, что можно было раздобыть. Конечно, вопрос экранировки. Но я был молодой и посоветовать особо не кому было. К примеру в радиоприемнике Р155 на ИН1, собрана шкала синтезатора и пораженных точек всего несколько.Собран на транзисторах. В селективном микровольтметре SMV11, вообще не упоминается о пораженных точках и это при максимальной чувствительности 0,02мкв. Собран на TTL. Индикация на LED.

Потапыч · #500

Борисович, Очень занимательный индикатор! Вот бы увидеть как идет световод от тиратронов к сегментам...
