Solaris » 15 авг 2021, 05:52

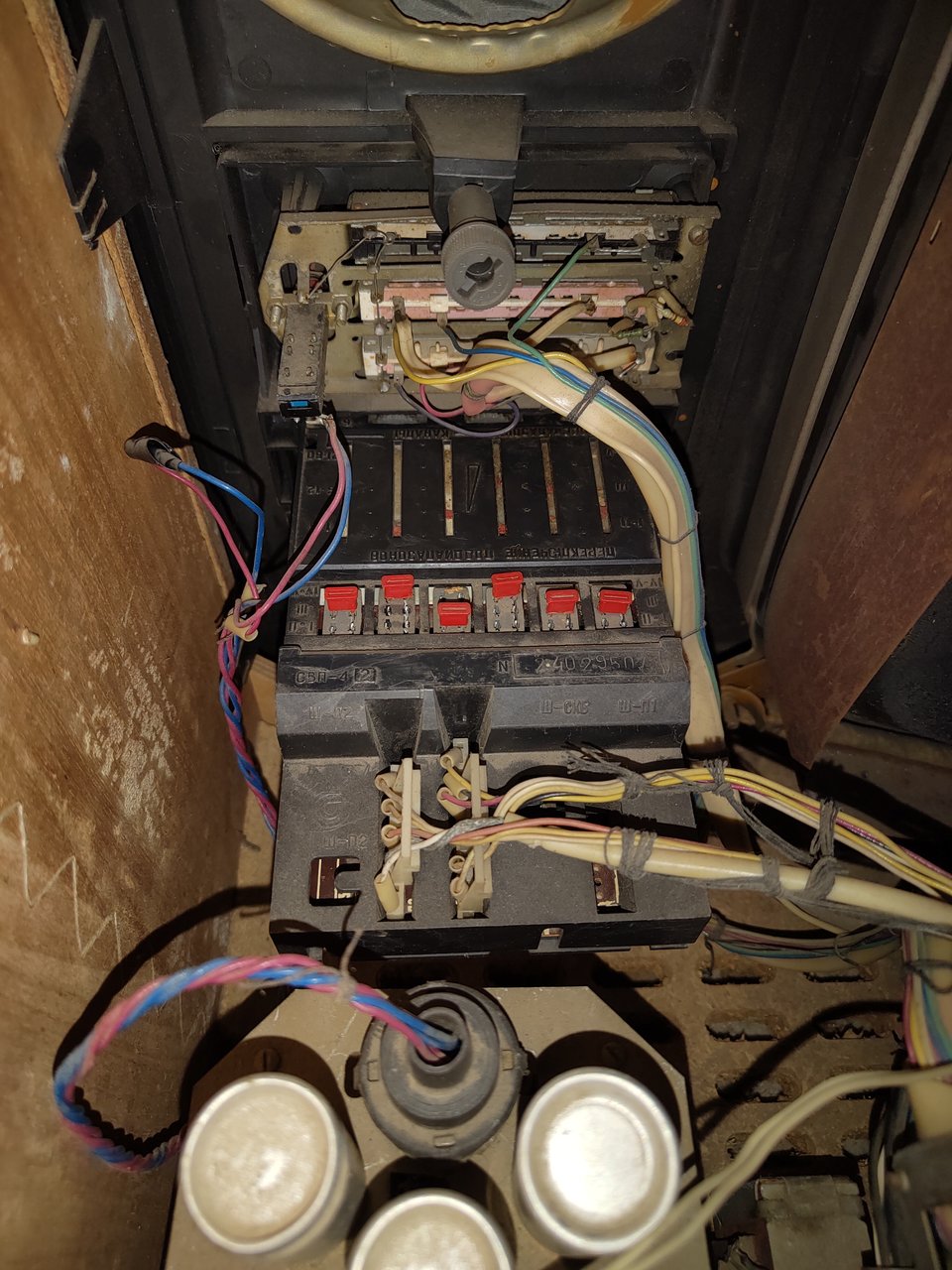

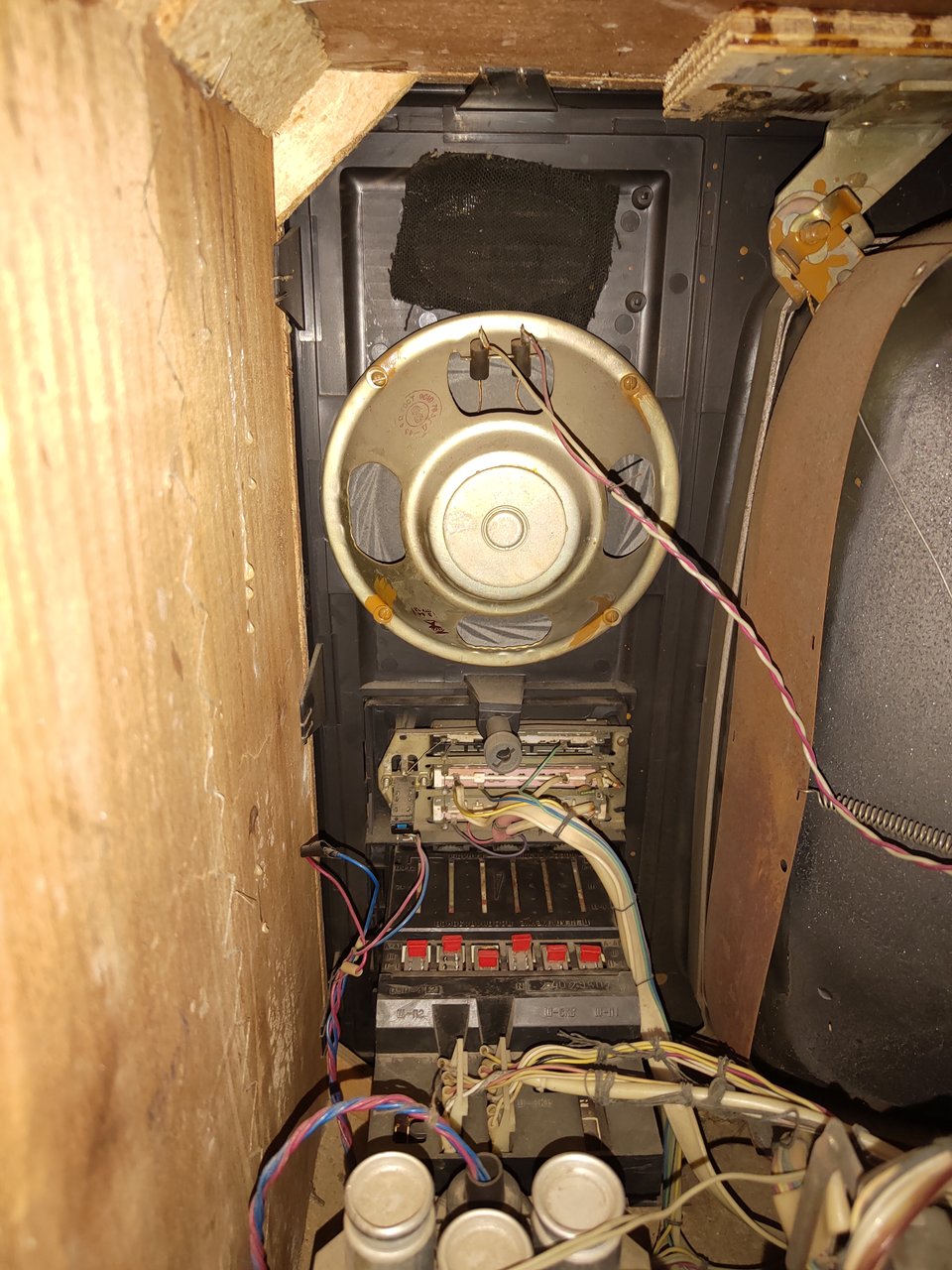

А когда пользуются активной колонкой или смотрят вообще без звука, 6П14П тунеядствует и ватт 15 бесполезно превращает в тепло, ни по анодно-экранным цепям, ни по накалу не выключаясь. Отдельный выключатель есть только на активной колонке, на самом телевизоре силовой выключатель, тот самый ПКН-41, только один, который кроме колонки выключает весь телевизор, хоть тресни. Энергии в СССР много, можно из телевизора устроить чуть ли не камин. Где-то написано, что с частотного детектора сигнал идёт сначала на телефонный усилитель на двух транзисторах на отдельной печатной плате, а затем с него на усилитель колонки или другой внешний, а также на магнитофон. Возможно, это в варианте без 6П14П, а в варианте с ней иначе. И в варианте с ней Тофик кому-то подключал к ТВЗ динамики активной колонки, сделав оную пассивной, когда для ремонта встроенного в неё транзисторного усилителя не было запчастей. К сожалению, схему "Горизонта-723" найти не удаётся, а хочется узнать, как именно и в каких вариантах там проходил сигнал ЗЧ. В справочниках только схема самой активной колонки. А если бы сделали вариант без 6П14П и без 6Ф1П, ламп в аппарате осталось бы только 5, как правильных многогранников, - выходные каскады строк и видеоусилителей, при этом был бы полностью реализован концепт с идеей: применяя только низковольтные и не очень мощные транзисторы, максимально использовать полупроводники, а на лампах выполнить только каскады, которые на низковольтных транзисторах без специальных приёмов с последовательным включением сделать невозможно. Такой вариант был бы логичен.
