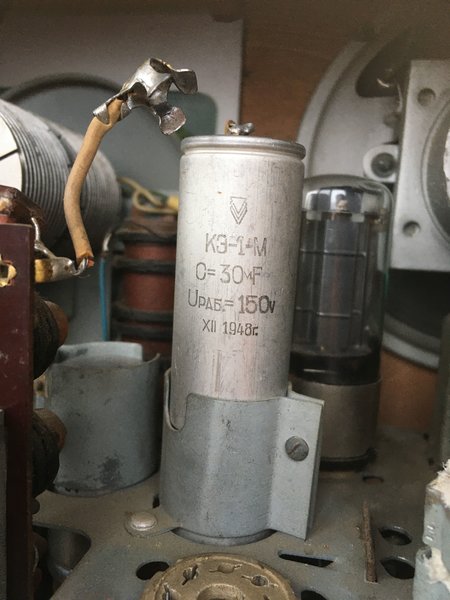

Red_Partizan писал(а): ↑04 июл 2021, 22:20Клеймо с большой буквой "Д" - это старая эмблема ленинградского "Магнетона".
Изготовленные им КЭ-1 и КЭ-2 выпуска первой половины 1950-х регулярно встречаются;
КЭ-2 http://www.155la3.ru/ke2n.htmРазработаны они были питерским ГосНИИ резисторов и конденсаторов (позднее ставшим НИИ "Гириконд"). Производители - завод № 130 (в дальнейшем Ленинградский ферритовый завод, а ныне "Магнетон"), начавший их выпуск в 1949 году; Новосибирский завод № 590 НКЭП (ныне Электросигнал), а затем и выделившийся из него Новосибирский завод радиодеталей (сейчас ПО "Оксид") и Воронежский завод радиодеталей (ныне Воронежский конденсаторный завод).
Разработаны они были питерским ГосНИИ резисторов и конденсаторов (позднее ставшим НИИ "Гириконд") для применения в телевизорах. Сначала выпуском занимался опытный завод того же "Гириконда", постепенно его перенесли на Ленинградский ферритовый завод (в те годы завод № 508, а ныне "Магнетон"), Новосибирский завод радиодеталей (он же ПО "Оксид"), и Воронежский завод радиодеталей (ныне Воронежский конденсаторный завод).
А на коробке - Лермонтовский, 54. А это адрес Завода радиотехнического оборудования... Откуда ж Д?...ДедФеном писал(а): ↑05 июл 2021, 00:23"Разработаны они были питерским ГосНИИ резисторов и конденсаторов (позднее ставшим НИИ "Гириконд") для применения в телевизорах. Сначала выпуском занимался опытный завод того же "Гириконда", постепенно его перенесли на Ленинградский ферритовый завод (в те годы завод № 508, а ныне "Магнетон")"
Завод №130, это его почтовый ящик 508...
Может, как в "Операции Ы"!? Чтоб никто не догадался...
Может, конечно... Что такого произошло в Ленинграде в 1949 году? Чтобы номерной завод сменил эмблему...
Потому что в Музее не оказалось ни магнетоновских найденных эмблем, ни гирикондовских.
Дмитрий, пробовал несколько раз, но каждый раз проблемы - то цвет вылинявшей ткани уже слабый, то структура самой ткани расползается, то усадка, то полностью так и не отстирывается... Каждый раз тратится столько времени, а результат всегда примерно один - лучше новой всё равно варианта нет!
Поэтому создаю такой запас "боевых" Сф на разные случаи, чтобы потом не тратить на это время каждый раз.
Сугубо догадка, смотрел по фото.
Пока планы изменились... Занялся заменой конденсаторов. Естественно, интерес был к утечкам у бумажных типа КБ, их немецким сородичам RFT и совсем немцам типа Сименс:
Думается, технологически сделать на меньшее напряжение получалось дороже, хоть и компактнее. Поскольку компактности обычно не требовалось, массово ставили МБМ на 160 вольт.
Дык, и ставились в транзисторную низковольтную аппаратуру... Я про тенденцию - низковольтные бумажные конденсаторы весьма редки. Мягко говоря.
На 160в бумажных было немало разного типа в 50...60-х...
Всё-таки герметичность конденсаторов это большое дело.
Да, хорошая была традиция - испытывались под двойным (или тройным!) рабочим напряжением...
Сзади пропилов нет никаких? Мож там шайбочка в виде Э вставляется...
Поначалу так и делал, но уж больно большое расстояние, около 20мм, да и тереться он не будет?

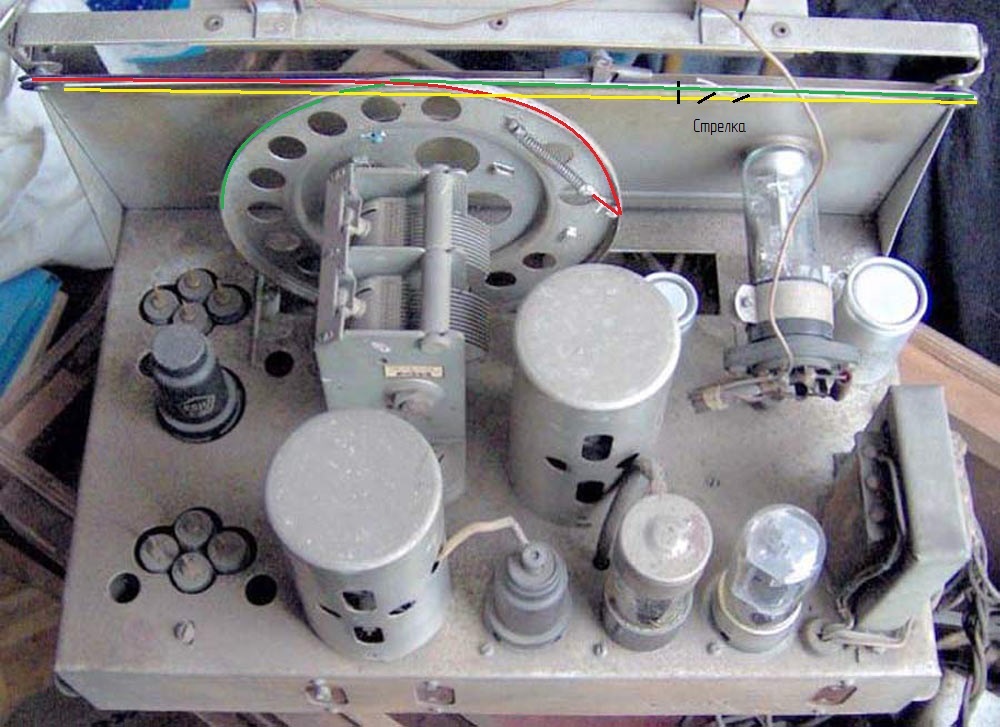

Маховик не трётся, так как упирается в отбортовку вокруг оси на передней стенке. У вас на фото отбортовка прекрасно видна:
Латунная это уже похоже на колхоз.Там двойная скоба из пружинной стали.
Вроде, это вариация на тему ПГГ/ПГК. Скорее всего, пружина стопора подойдёт без доработок.
Лишнее подтверждение того, что при наличии маховика, он должен располагаться непосредственно у передней стенки.
По Левитину-1200 Ом.А доп. дин. один вывод на землю,второй через конденсатор 0,1мкФ.Это в схеме.Но у своего я его тоже не нашёл.
Получается, что конденсаторная бумага типа КОН-12 (12микрон!) была уже пределом по технологии... Поэтому и 200 вольт или выше когда в несколько слоёв. А низковольтные супертонкие диэлектрики - это уже плёнки типа полиэтилентерефталатные (лавсан) и др., но позже, наверное, с начала 70-х годов пошли.old_hippie писал(а): ↑10 июл 2021, 19:05низковольтные бумажные конденсаторы весьма редки. Мягко говоря.
