Кёльн E52 (E52 "Köln")

[Андрей Н]

Здравствуйте, уважаемые Коллеги,
Хочу начать тему в которой владельцы Кельнов могут рассказать про своих любимцев, выложить их фото, задавать вопросы, обмениваться информацией и т.д.

Про свой первый Кельн я подробно писал здесь:
http://rt20.getbb.ru/viewtopic.php?f=2&t=101112
Это Е52b-1:


Второй мой Кельн - это Е52b-3:

Вот именно таким он попал ко мне:

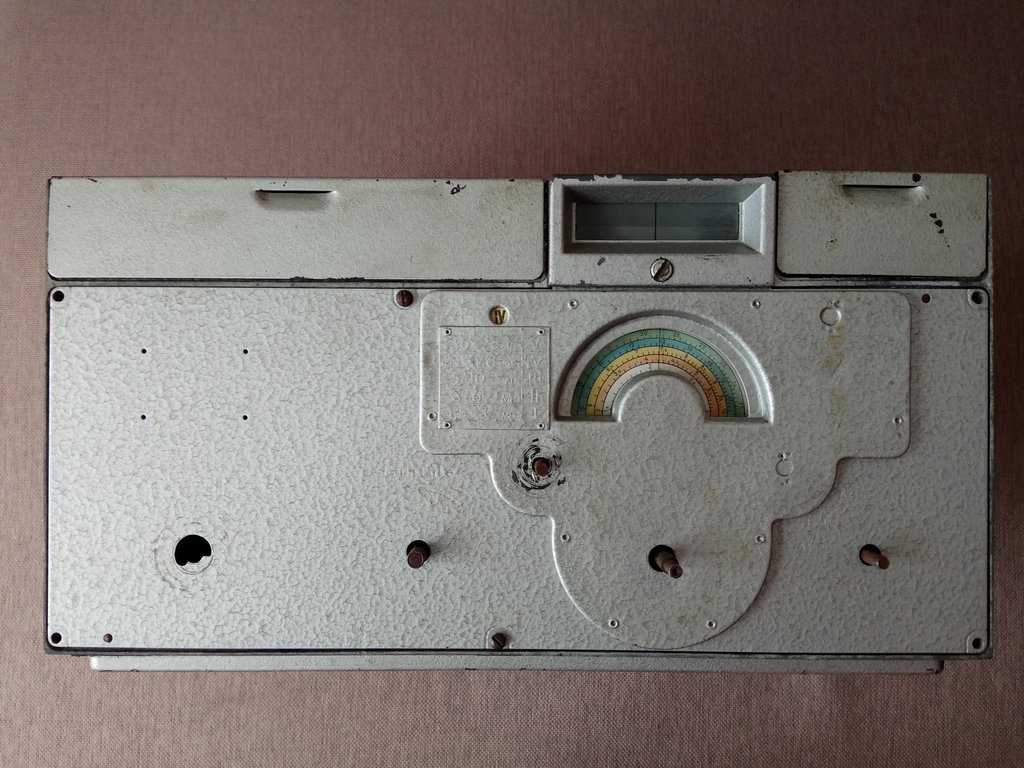

- Весь покрашен молотковой эмалью(((
- Лампы заменены на наши пальчиковые;
- Отсутствовали все ручки;
- Отсутствовал весь модуль УПЧ.

Сейчас:
+ Все ламповые панельки и обвязка замены на оригинальные;
+ Приобретены все ручки;
+ Приобретен блок УПЧ.
Только не знаю, что делать с молотковой эмалью(((

Кстати, довольно много Кельнов перекрашено именно молотковой эмалью. Это что, мода была такая?

Коллеги, размещайте фото и информацию о своих Кельнах: очень интересно.

С уважением,
Андрей

[Андрей Н]

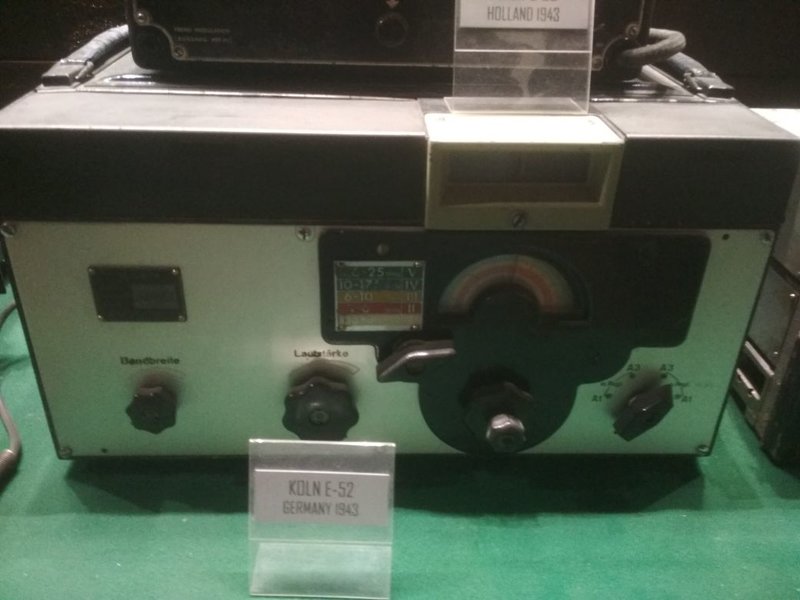

В Радиомузее Валерия Громова на витринах три Кельна:
http://www.rkk-museum.ru/

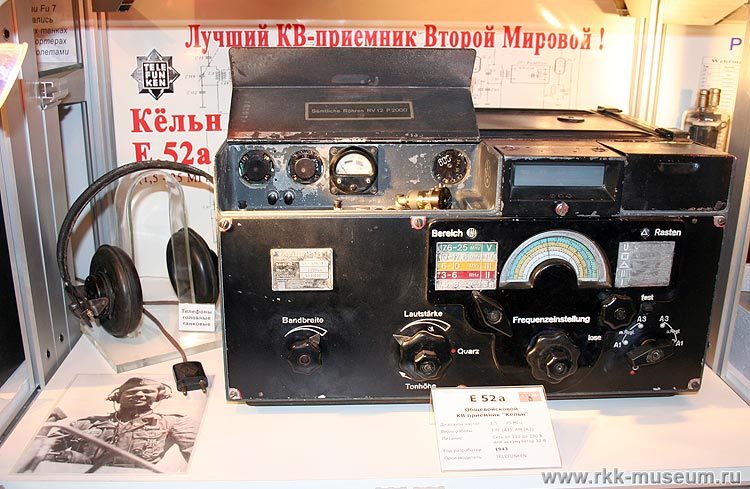

E52a - с моторизированной памятью, с прибором:


E52a-1 - с моторизированной памятью:

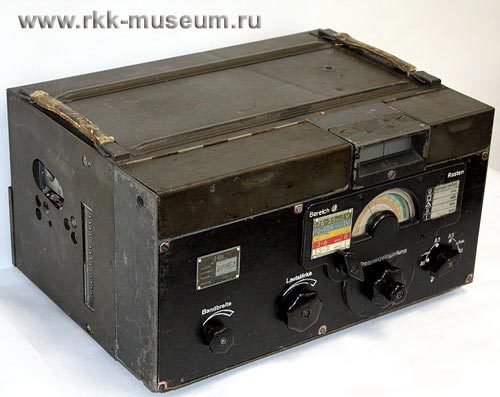

E52b-3

[Андрей Н]

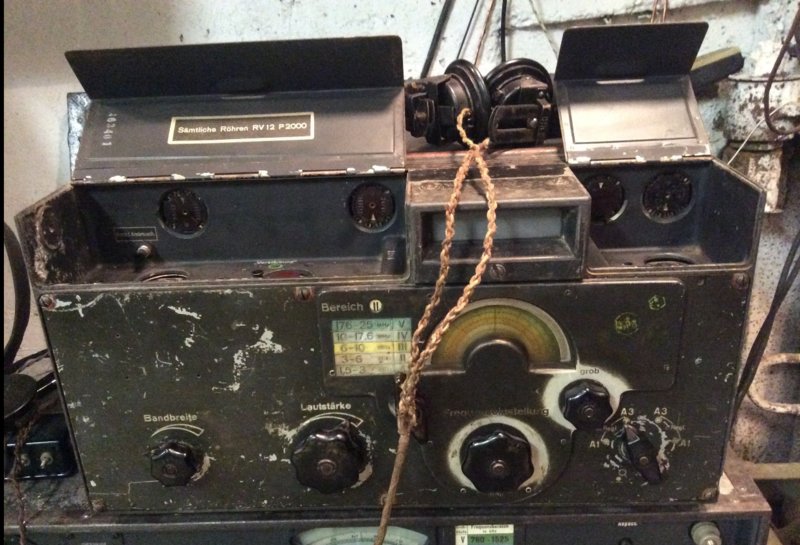

В Атомном бункере Юлиса Урбайтиса по крайней мере два Кельна:
http://rt20.getbb.ru/viewtopic.php?t=93126

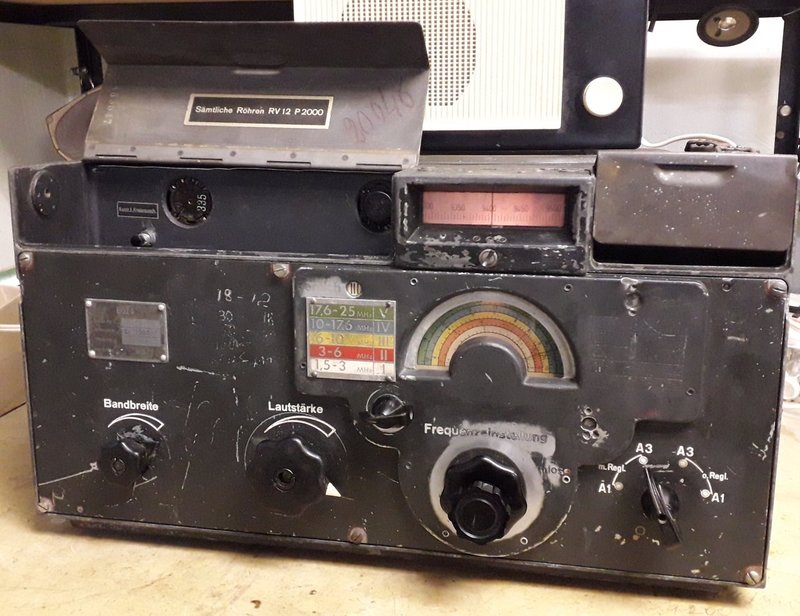

E52a-1 - приемник ранее принадлежал Зенонансу Лангайтису



E52b-1

[Андрей Н]

У Евгения Суховерхова (Музей имени Э.Т. Кренкеля) два Кельна, подаренные Валерием Громовым

E52a-1 - Принадлежал когда-то Юрию Петровичу Власову, олимпийскому чемпиону

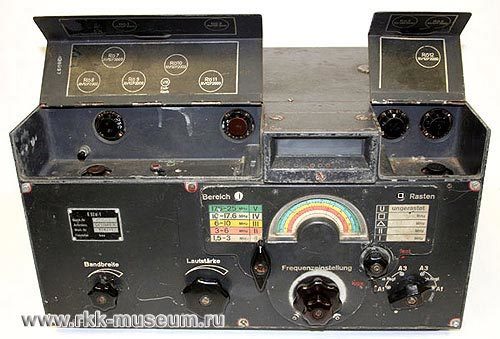

E52b-1

[Андрей Н]

У Сергея (laforzo) из Владивостока:
https://rt21.getbb.ru/viewtopic.php?p=2408724#p2408724

E52b-3

[Андрей Н]

У Александра из Мурманска имеется

E52b-3 - который когда-то принадлежал Э.Т. Кренкелю

[Андрей Н]

У Юрия Азизяна на выставке ПО ЛЕНРЕЗЕРВ

Е52b-3

[Александр Хрисанов]

Кстати, довольно много Кельнов перекрашено именно молотковой эмалью. Это что, мода была такая?

Во многих случаях это был самый простой путь для окраски на предприятии.
Например на заводе, где я работал красили оборудование в молотковую серебристую и в молотковую изумрудную. А также в "белую ночь" , в "серо-голубой" и в "чёрный матовый".
Но в молотковую серебристую красили непрерывно, а в другие цвета - когда накопится достаточно корпусов для окраски.
Поэтому при посещении малярного участка в молотковую серебристую предлагали окрасить прямо сейчас, а в другие цвета - ждать, неизвестно сколько.

[Андрей Н]

Здравствуйте, уважаемые Коллеги,

Широко известно, что немцы планировали выпускать 10 модификаций радиоприемника Кельн Е52:
http://lucafusari.altervista.org/page1/ ... gramm.html
https://ua1osm.forum2x2.ru/t14-topic

E52a (Ln 21000)
E52b (Ln 21000-1)
E52c (Ln 21000-2)
E52d (Ln 21000-3)
E52a-1 (Ln 21000-4)
E52b-1 (Ln 21000-5)
E52b-2 (Ln 21000-6)
E52b-3 (Ln 21000-7)
E52a-2 (Ln 21000-8)
E52b-4 (Ln 21000-9)
E52d (Ln 21000-10) - не выпускался.

Тип модификации должен быть на шильдике:



Но встречаются Кельны у которых шильдик с типом модификации утерян.

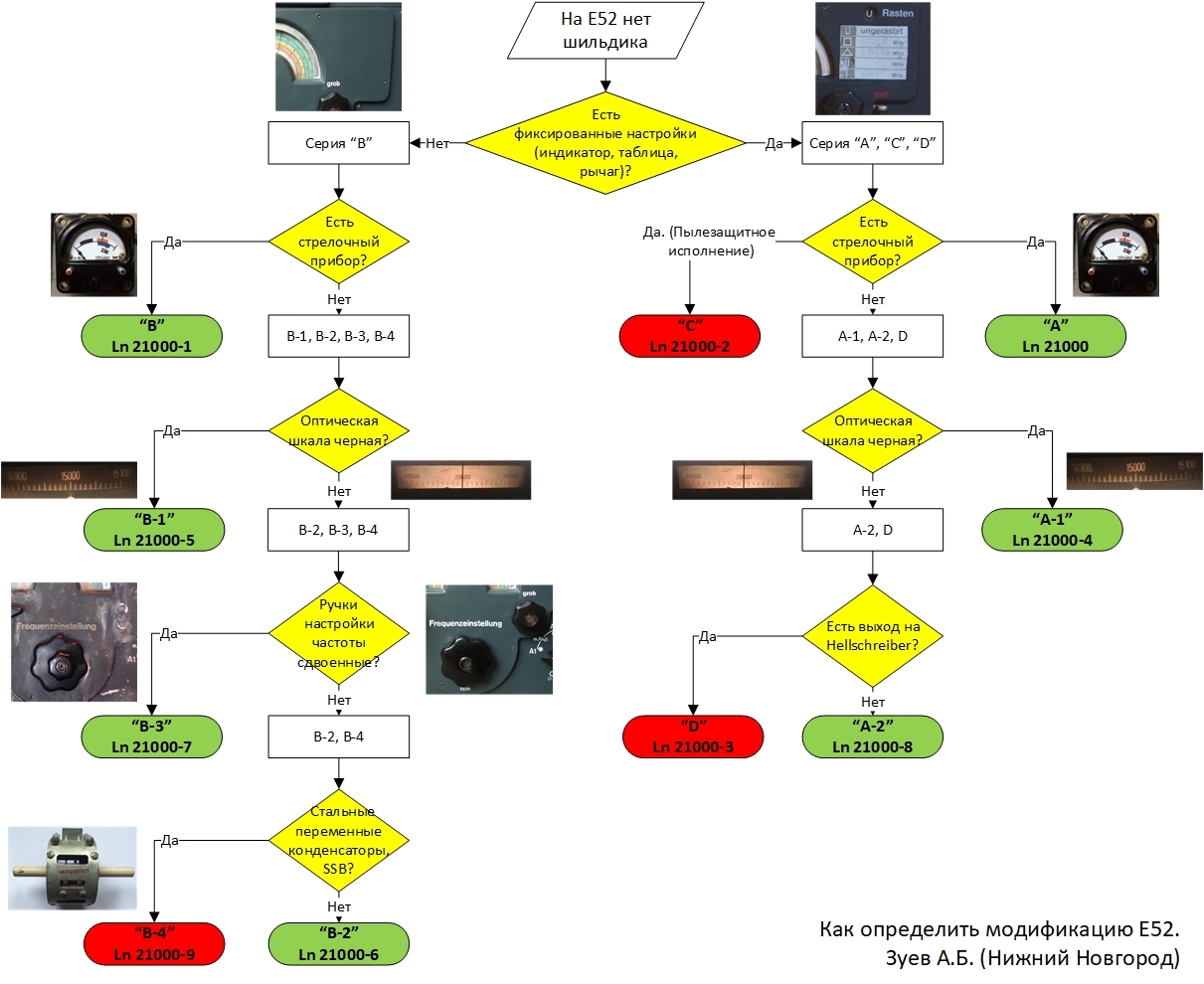

Предлагаю алгоритм, который позволит навскидку определить тип модификации Кельна:



Модификации Кельнов, выделенные красным цветом не всплывали в Интернете вообще:
E52c (Ln 21000-2)
E52d (Ln 21000-3)
E52b-4 (Ln 21000-9)
К сожалению, у меня нет понимания, как отличить по внешнему виду E52b (Ln 21000-1) и E52b-1 (Ln 21000-5). Если есть идеи, то подскажите.

И если в алгоритме есть некорректности, то тоже сообщите.

С уважением,
Андрей

[Андрей Н]

К сожалению, у меня нет понимания, как отличить по внешнему виду E52b (Ln 21000-1) и E52b-1 (Ln 21000-5). Если есть идеи, то подскажите.

Кажется я понял, чем отличаются E52b (Ln 21000-1) и E52b-1 (Ln 21000-5): у первого должен быть стрелочный прибор, как и у E52a.
Но подтверждения или опровержения этого предположения на реальных приемниках в Интернете не нашел.
Если у кого-то есть фото именно E52b (Ln 21000-1), с открытой верхней левой крышкой, то дайте ссылку.

При данном предположении схема стала более логичной и совершенно симметричной относительно серий А и В (вплоть до версий А-1 и В-1):



Коллеги, если встретится Е52, который противоречит данной схеме, то, пожалуйста, сообщите.

С уважением,
Андрей

[Андрей Н]

Вот Кельн без шильдика подаренный В.Б.Громову, но не задержавшийся в его радиомузее:
http://www.cqham.ru/forum/showthread.ph ... 0%F0%EE%EA


По наличию индикатора фиксированных настроек, отсутствию стрелочного прибора и черной (негативной) оптической шкале - это E52a-1 (Ln 21000-4).

[Андрей Н]

Обратил внимание, что серийные номера на шильдиках Кельнов Е52а-1 у Громова В.Б. и Урбайтиса Юлюса - одинаковы: 808305

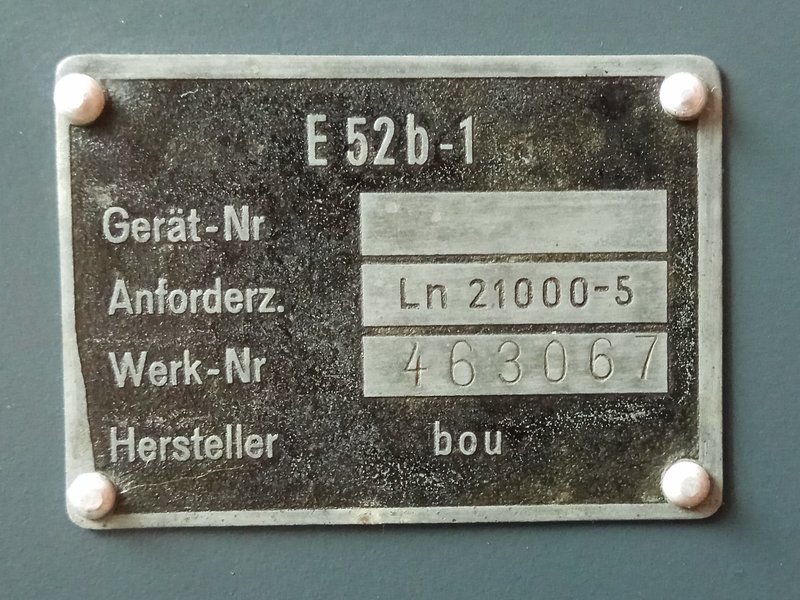

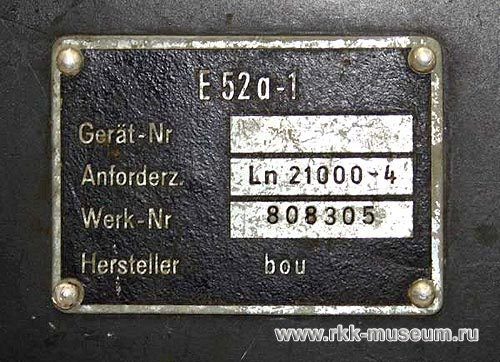

Вот шильдик из Радиомузея В.Б.Громова:

http://www.rkk-museum.ru/vitr_all/exhibits/807.shtml

А вот шильдик из Атомного бункера Юлюса (бывший приемник Зенонаса Лангайтиса):

www.youtube.com/watch?v=kAG9pZs7QMU

Причем не только серийный номер одинаков, но и все царапины на шильдиках одинаковы.

Прохоже, что шильдик на приемнике Е52а-1 Юлюса/Зенонаса отсутствовал и его один к одному скопировали с шильдика из Радиомузея В.Б.Громова.

[Андрей Н]

Любили радиолюбители модернизировать попавшие в их руки Кельны на свой вкус.
Но у Кельна настолько плотная компоновка, что свободного пространства внутри, чтобы радиолюбителям развернуться во всю свою творческую мощь, практически нет.
Есть несколько мест, относительно свободных, которые самые креативные радиолюбители заполняли на все 100%.

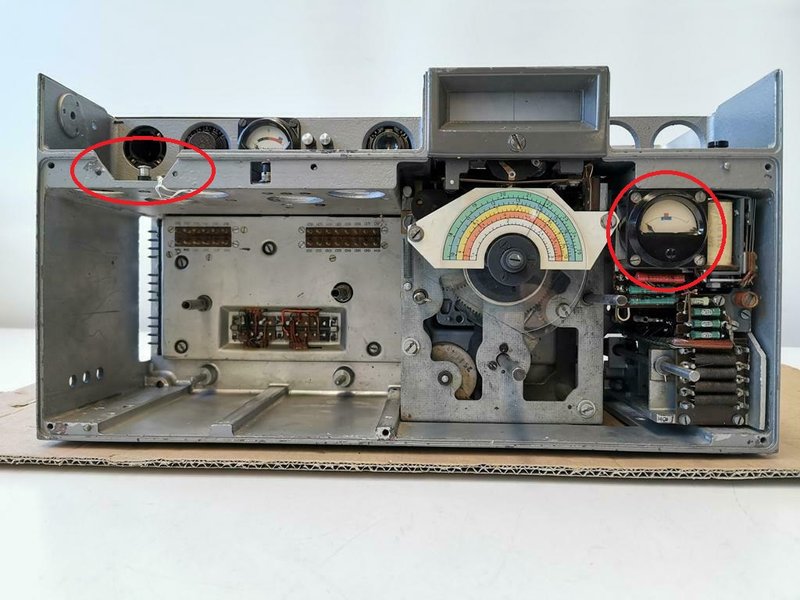

Это пространства под откидывающими крышками для радиоламп и верхняя часть модуля УНЧ (самый правый блок), если там не стояло реле.

На мой взгляд, наиболее пострадал от модернизации Е52в-1 из ЕКБ, который В.Б.Громов подарил Е.В.Суховерхову:

.
Кроме замены радиоламп и ламповых панелек на пальчиковые, сделали из Кельна трансивер: полностью заполнили пространства под откидывающими крышками, насверлили дырок в передней панели для регуляторов/переключателей.

Что, на самом деле, не хватает в Кельне для радиолюбителей, так это S-метра или индикатора уровня настройки.
Но радиолюбители и этот вопрос решили. Вставляли стрелочные индикаторы, куда уместятся. В основном в верхнюю часть модуля УНЧ:


Сейчас продается на E-bay: https://www.ebay.com/itm/333933510568


Вот необычно вставили прибор:

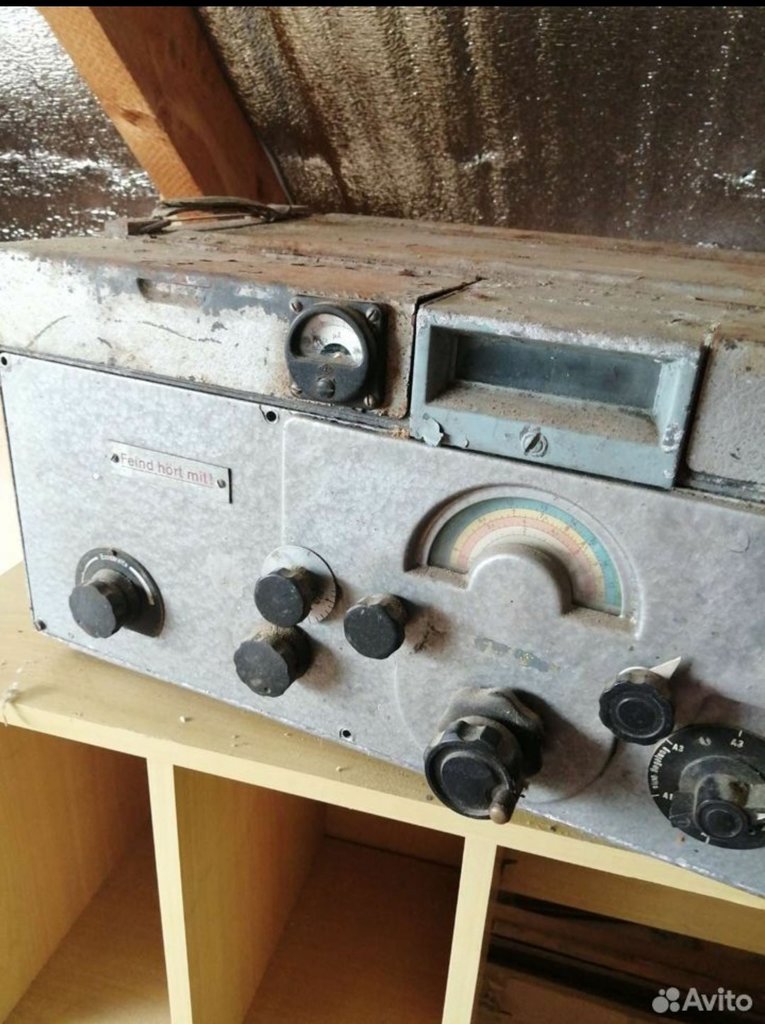

Наиболее оригинально и аккуратно вставили стрелочный прибор вот в этот Е52а-1, который тоже сейчас продается:
https://www.ebay.com/itm/233402266128



Коллеги, если встретятся еще какие-то левые дырки и усовершенствования Кельнов, то выкладывайте сюда.

[Крым]

Интересно, а кто же готов за сие выложить такие дурные деньги? Особенно вот эти 92 копейки...

[Андрей Н]

Здравствуйте, уважаемые Форумчане,

Немного напишу про неонку-ограничитель в Кельне.

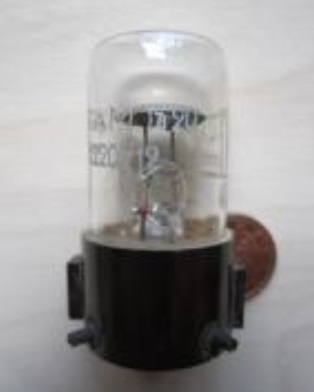

Тип неонки: Te20 Osram
https://www.radiomuseum.org/tubes/tube_te20.html
Для снижения порога зажигания неонка "подперта" постоянным напряжением.
Цоколь у Te20 такой же, как и у всех ламп в Кельне (ну кроме стабиловольта MSTV140/60Z) и легко вытаскивается для замены с передней панели.


Неонка стоит только в версии Е52а.

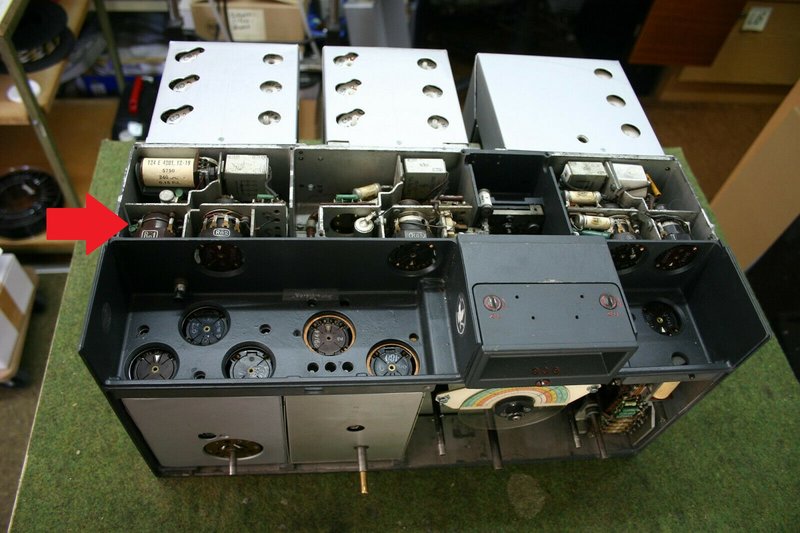

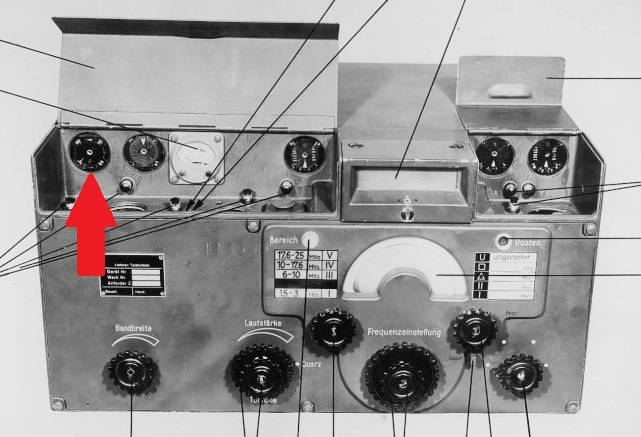

Это самая левая лампа в Е52а: она стоит как можно ближе к антенным входам:


Во всех остальных версиях Кельна, неонка не ставится и, соответственно, в корпусе нет круглого отверстия для доступа к ней, но часто панелька для неонки остается и теоретически неонку можно поставить.

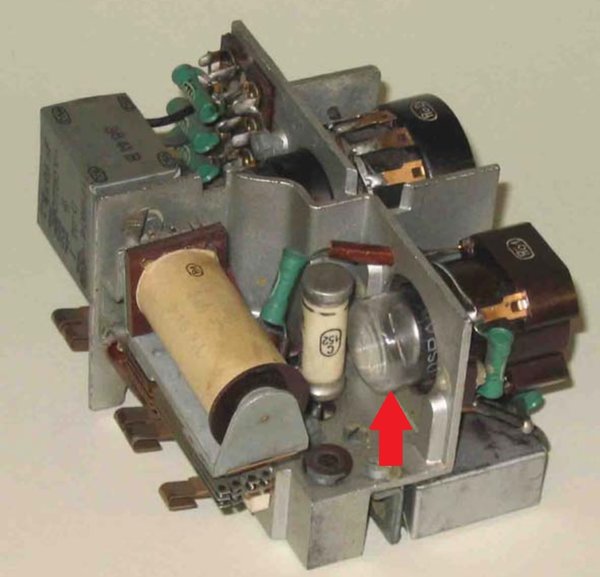

Так как неонка в Е52а стоит цоколем наружу, а ее колба находится внутри приемника, то оператор не может видеть ее свечение.


Радиолюбители любят ставить неонку на переднюю панель приемника: если неонка горит, то принимать что-либо бесполезно. Но, если приемник стоит на подводной лодке, где один и тот же радист и на приеме и передаче, то ему смотреть на неонку, вспыхивающую от его же передатчика, ну совсем не интересно.

[OttoStirlitz]

В Радиомузее Валерия Громова на витринах три Кельна:
http://www.rkk-museum.ru/

E52a - с моторизированной памятью, с прибором:

Эх, давно хочу себе такие наушники) Интересно, на сколько удобны они

[Андрей Н]

Здравствуйте, уважаемый OttoStirlitz,

Увидел Вашу автоподпись:
А сколько Вам нужно 12Ж1Л и локтальных панелек?
Несколько штук у меня стояло в Кельне снаружи:
http://rt20.getbb.ru/viewtopic.php?p=1972089#p1972089

С уважением,
Андрей

[OttoStirlitz]

Здравствуйте, уважаемый OttoStirlitz,

Увидел Вашу автоподпись:
А сколько Вам нужно 12Ж1Л и локтальных панелек?
Несколько штук у меня стояло в Кельне снаружи:
http://rt20.getbb.ru/viewtopic.php?p=1972089#p1972089

С уважением,
Андрей

В личку написал

[Андрей Н]

Здравствуйте, уважаемые Коллеги,
Я все про Кельн)
Все функциональные узлы в Кельне немцы педантично пронумеровали.
Формат номеров узлов следующий:
124-4201.хх,
где 124-4201 - номер оборудования, который определяет сам приемник Е52,
хх - двухзначный номер функционального узла.

Вот, например, модуль УПЧ с номером 124-4201.15:


Я попытался определить все номера узлов Кельна Е52. Вот что у меня получилось:

ХХ - назначение узла

01 - Корпус внешний стальной (51 - в версии Е52b-3)
02 - Передняя панель (22 - в версии Е52b-3)
03 - Шасси литое дюралевое
04 - Переменный конденсатор С149
05 - Переменные конденсаторы С144, С145, С146, С147
06 - Модуль оптики шкалы (32 - в версии Е52b-3)
07 - Модуль моторов?
08 - Антенные входы
09 - Блок контуров УВЧ-1
10 - Блок контуров УВЧ-2
11 - Блок контуров гетеродина и смесителя
12 - УВЧ-1, лампы
13 - УВЧ-2, лампа
14 - Гетеродин и смеситель, лампы
15 - Модуль УПЧ
16 - Модуль детектора и BFO
17 - Модуль УНЧ
18 - Блок питания
19 - ???
20 - Переменный конденсатор С148
21 - ???

Похоже, что некоторые узлы у разных версий Е52 имеют разные номера, например: 51 - это внешний стальной корпус у Е52в-3, а не 01, как у других версий.
Неизвестно какой номер у модуля моторов фиксированной настройки в моторизированных версиях А. Вроде по порядку должно быть 07, но может 07 - это фотошкала?
Также не известно какому узлу принадлежит номер 19 и есть ли узел с номером 21.

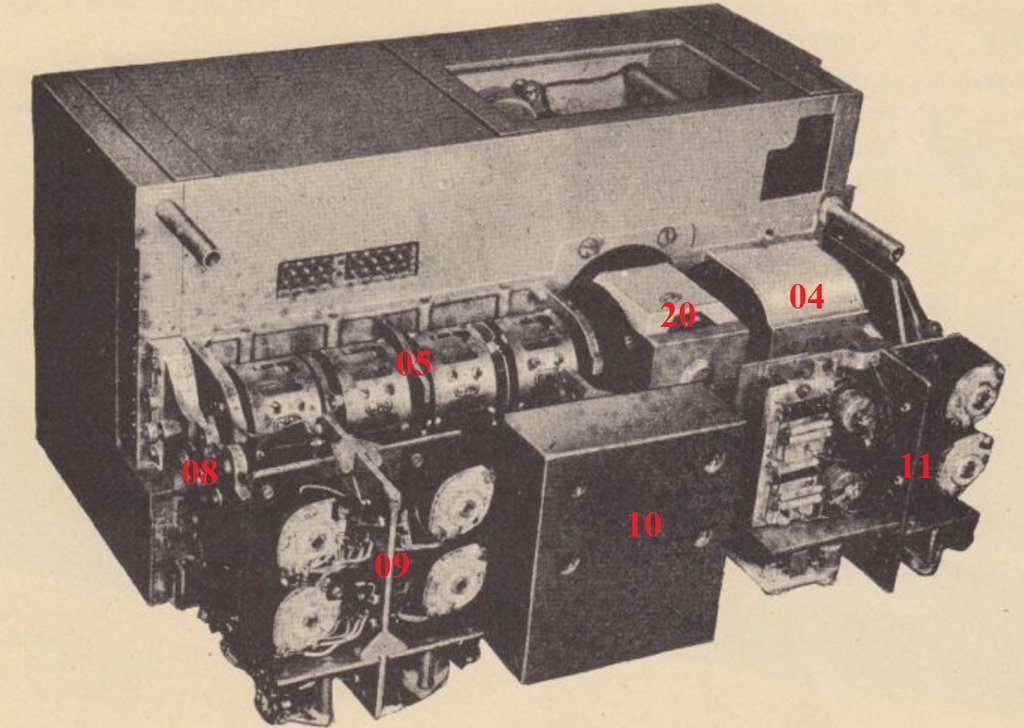

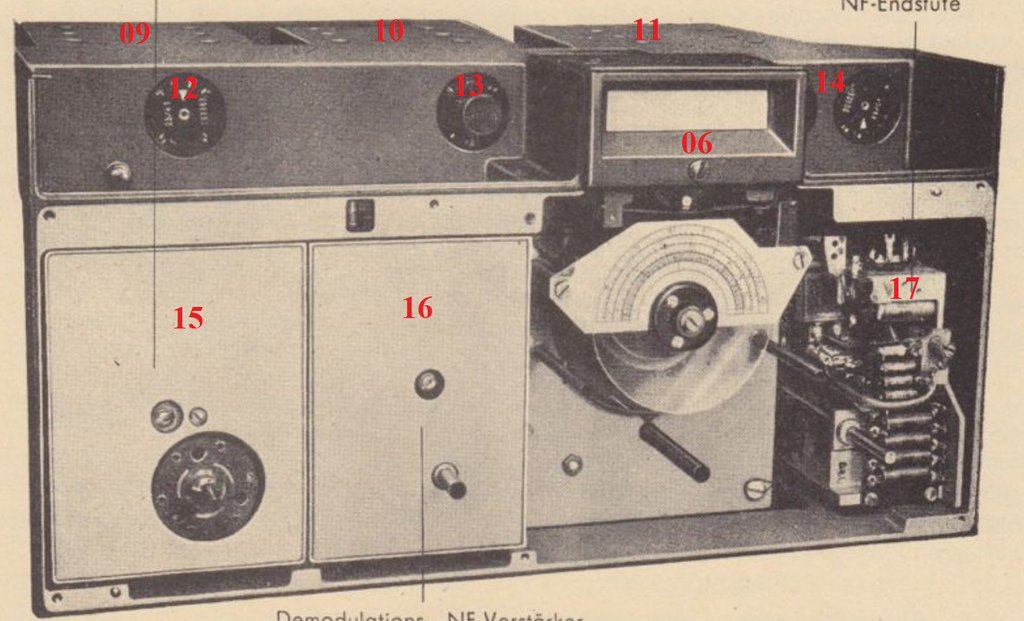

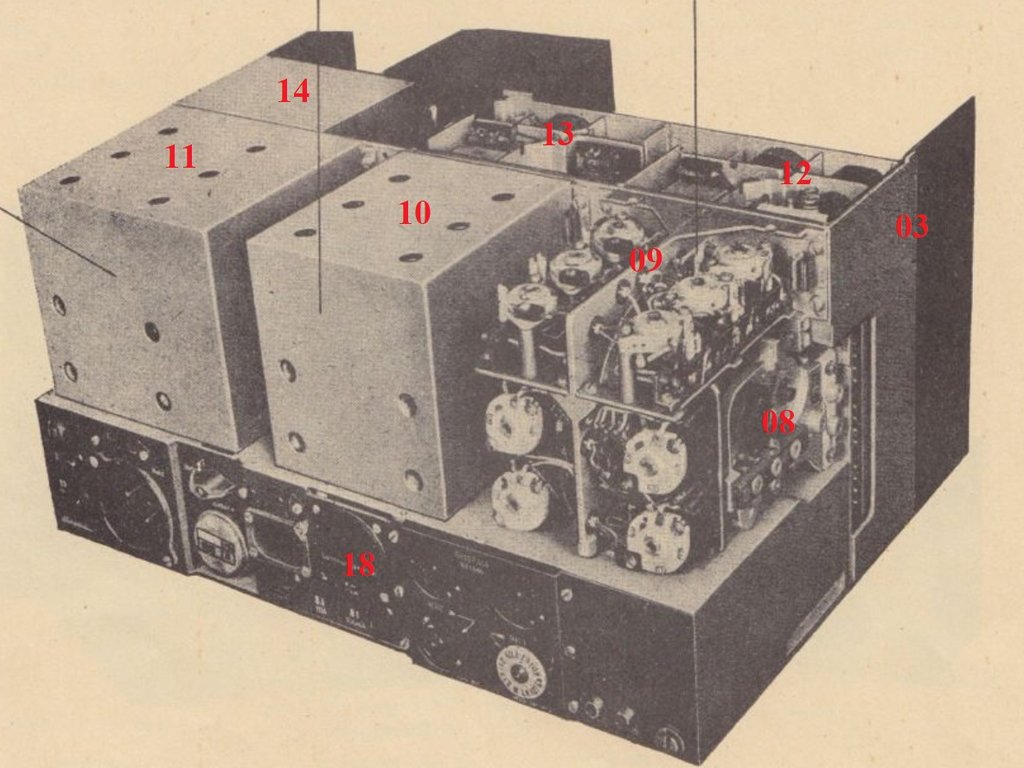

Вот нарисовал все известные мне номера функциональных узлов на самом приемнике:






Если у Вас есть замечания и корректировки по номерам узлов, то присылайте сюда, желательно с фотографиями.

С уважением,
Андрей

[Андрей Н]

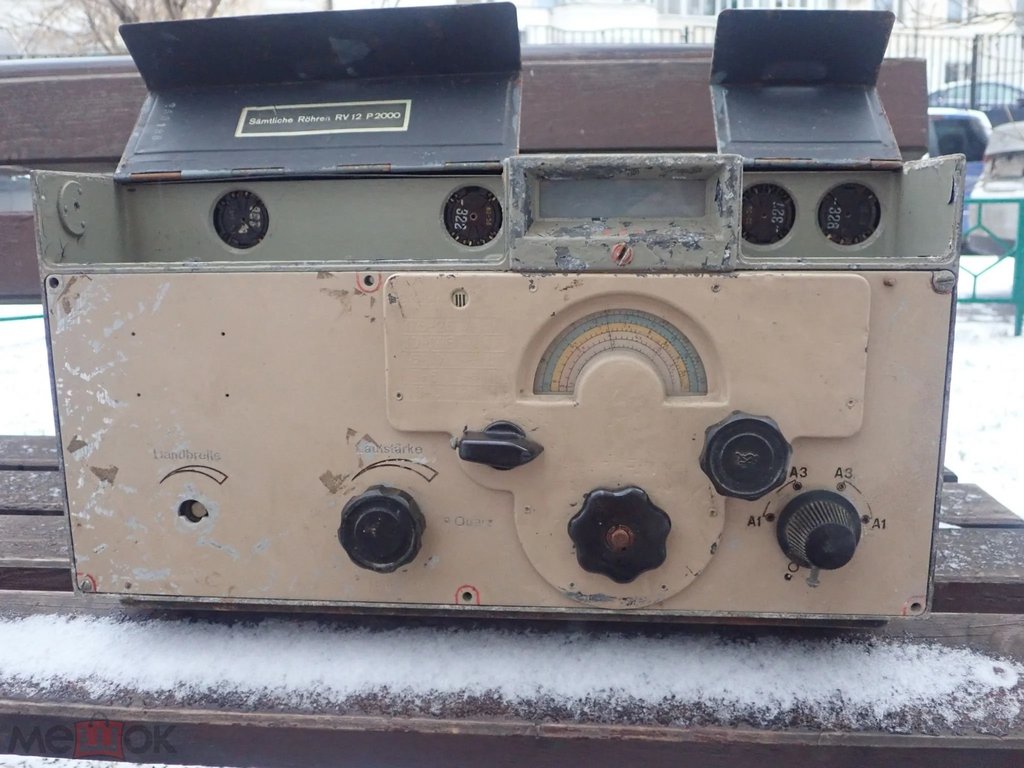

На Мешке сейчас продается Кельн в Москве: Радиоприемник E-52b Köln Третий Рейх.


Это наверняка Е52b-1.

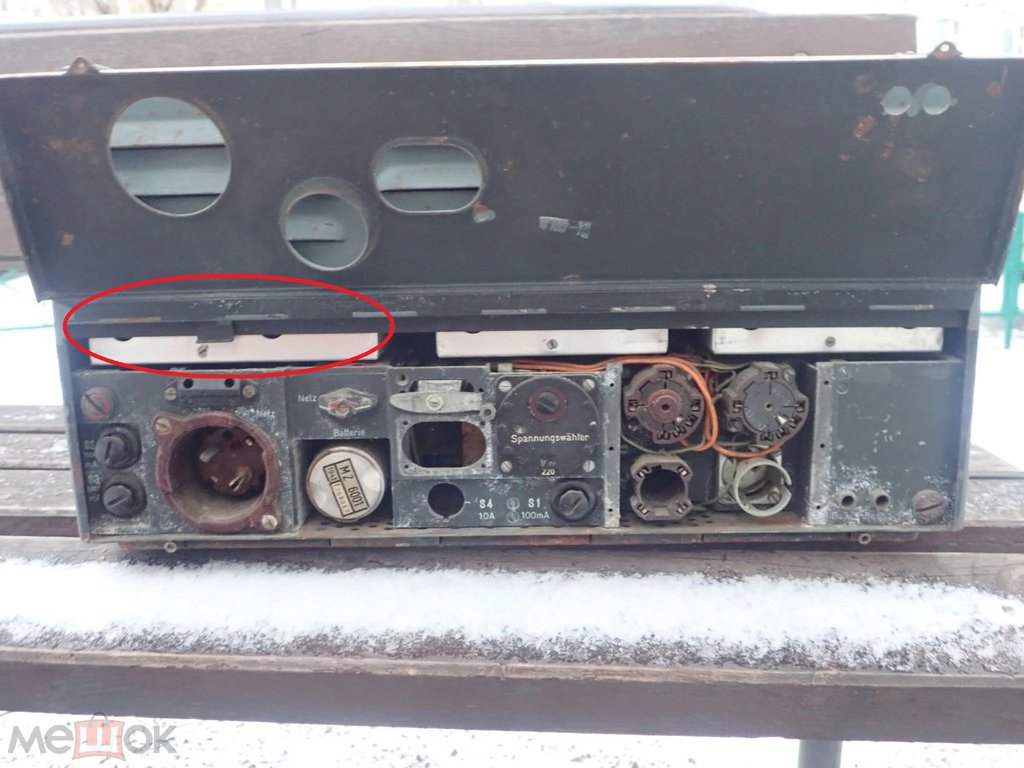

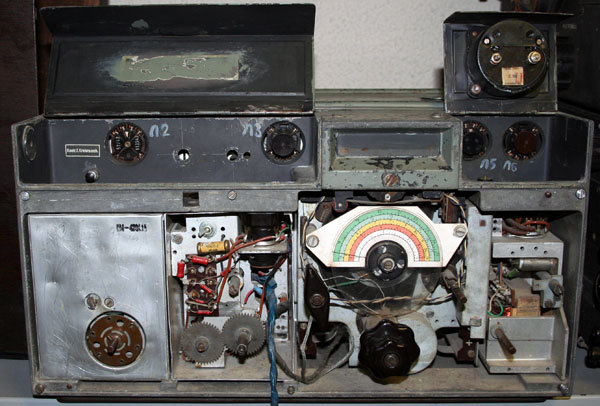

Сзади отсек для запасной черной шкалы:


Блок питания покурочен, но все восстановимо.
Относительно не дорого.
Есть реальный шанс вступить в клуб владельцев Кельна.

[OttoStirlitz]

На Мешке сейчас продается Кельн в Москве: Радиоприемник E-52b Köln Третий Рейх.
Это наверняка Е52b-1.
Сзади отсек для запасной черной шкалы:
Блок питания покурочен, но все восстановимо.
Относительно не дорого.
Есть реальный шанс вступить в клуб владельцев Кельна.

60к относительно недорого для него? Воу...

[Андрей Н]

60к относительно недорого для него? Воу...

Кельнов всего то было выпущено около 2500 штук.
Предполагается, что сохранилось около 500 штук.
Предложений ооочень мало:
1. 1.5 KEUR: http://rt21.getbb.ru/viewtopic.php?f=41&t=177501
2. 2.7 KEUR: http://rt21.getbb.ru/viewtopic.php?f=41&t=176766
Конструкция приемника настолько интересная, а вид настолько брутальный, что коллекционеры всех стран гоняются за ними.

[OttoStirlitz]

60к относительно недорого для него? Воу...

Кельнов всего то было выпущено около 2500 штук.
Предполагается, что сохранилось около 500 штук.
Предложений ооочень мало:
1. 1.5 KEUR: http://rt21.getbb.ru/viewtopic.php?f=41&t=177501
2. 2.7 KEUR: http://rt21.getbb.ru/viewtopic.php?f=41&t=176766
Конструкция приемника настолько интересная, а вид настолько брутальный, что коллекционеры всех стран гоняются за ними.

Да я понимаю)))

[Андрей Н]

Второй мой Кельн - это Е52b-3:

Вот именно таким он попал ко мне:
- Весь покрашен молотковой эмалью(((
- Лампы заменены на наши пальчиковые;
- Отсутствовали все ручки;
- Отсутствовал весь модуль УПЧ.

Сейчас:
+ Все ламповые панельки и обвязка замены на оригинальные;
+ Приобретены все ручки;
+ Приобретен блок УПЧ.
Только не знаю, что делать с молотковой эмалью(((

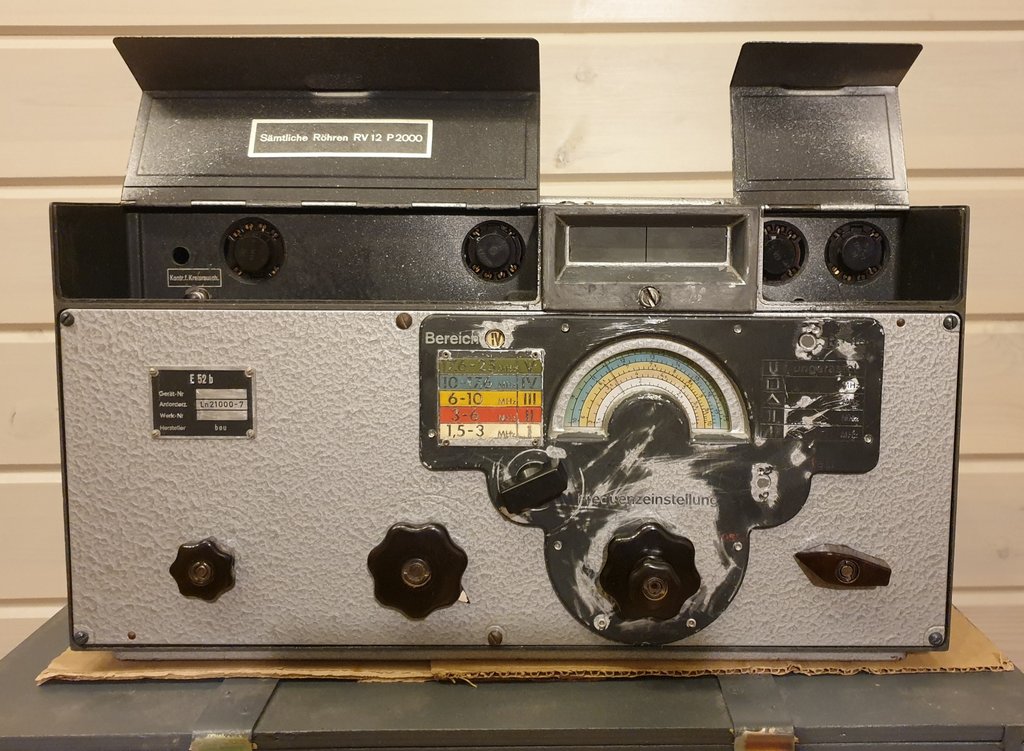

Вот так в настоящий момент выглядит мой Е52b-3:
Молотковую эмаль частично снял скотчем с декоративной накладки в районе шкалы, но на передней панеле эмаль держится намертво(

[old_hippie]

но на передней панеле эмаль держится намертво(

Ну, тут кроме китайских косторезов, ловить нечего... Любая химия или невыборочная механика - приведёт к голому металлу.

[OttoStirlitz]

Андрей Н, хм
А ничё так смотрится с молотковой. Мож кто нарисует новые надписи? Тем паче выштамповки от них остались как я вижу

[551-й]

Приветствую всех.
Механизм запоминания частот для радиоприёмника, вдобавок с шустрой отработкой положений - безусловно шедевральный узел. Респект инженерам! Чем ещё интересен этот радиоприёмник и в каких ламповых настольных приёмниках применяется запоминание заведомо подготовленных частот с моторизованной перестройкой?
Спасибо.

[ssmmiill]

Кто бы ещё объяснил принцип механизма запоминания станций...

[551-й]

ssmmiill
На русском языке о подобном, сделанном по мотивам, можно посмотреть в документации и видео по радиостанции Р-123. Вопрос о настольном ретрорадио 1930-50х годов.
Видео работы механизма открытого Кёльна в сети увы, не нашёл.

[Пентатоник]

Здесь есть работа механизма (возможно, не вся):

[551-й]

Пентатоник
Этот не моторизованный.

[Пентатоник]

Может быть, как-то так (для примера)?

[Андрей Н]

Здравствуйте, уважаемые коллеги,

Вот здесь у Зенонаса Лангайтиса можно посмотреть работу моторизированного Кельна:

[Андрей Н]

Кто бы ещё объяснил принцип механизма запоминания станций...

Вот здесь пракически единственная попытка пояснить принцип работы моторизированной памяти Кельна:
http://lucafusari.altervista.org/page1/ ... Drive.html

[Андрей Н]

Чем ещё интересен этот радиоприёмник

Здравствуйте, 551-й,
Извините, что не сразу прочитал Ваш вопрос.

На мой взгляд приемник интересен еще вот чем:
- в одном из первых используются кварцевые фильтры (2 шт) на ПЧ с регулировкой полосы, что позволило добиться уникальной избирательности;
- в одном из первых появилась стеклянная оптическая шкала; в первых моделях запасная индивидуальная шкала хранилась в специальном отеске;
- модульность конструкции, наличие материнской платы;
- все 10 ламп приемника (кроме 2-х ламп в БП) одинаковы и все лампы могут заменяться не разбирая приемник;

[Андрей Н]

Здравствуйте, уважаемые Форумчане.
Недавно проскочил на Авито Кельн:

Изуродован очень сильно: переделан на пальчиковые лампы, установлен стрелочный прибор, на переднюю панель выведена дополнительная ручка (отметил красными кольцами):

Пытаюсь понять что это за модификация Кельна.

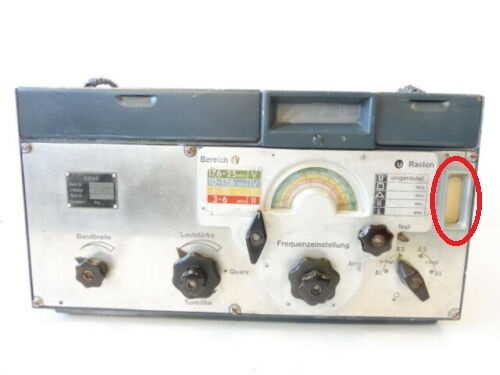

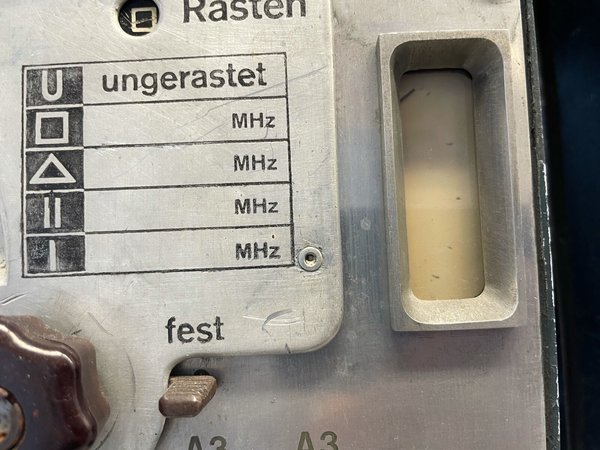

- Если отмеченная зеленым кольцом ручка является родным переключателем фиксированных настроек, то это скорее всего Е52а-1, т.е. вариант с моторизированной памятью. Причем отверстие с индикатором фиксированных настроек, табличку, тщательно удалили и закрасили.
- Если же отмеченная зеленым кольцом ручка также установлена бывшим владельцем, то это вероятно Е52в-3.

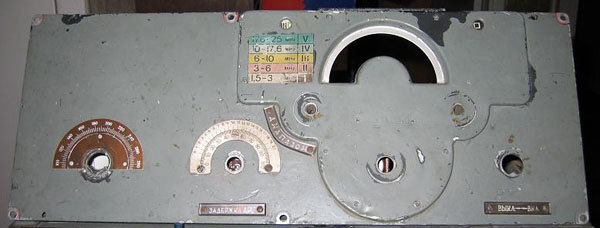

Если новый владелец появится на форуме и покажет приемник без передней панели, то модификацию определим точно.
