Идентификация КВН-49(Б) и вопросы?

Общение любителей ламповой радиоаппаратуры.
Сообщение
Автор
e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Идентификация КВН-49(Б) и вопросы?

#1

#1 Непрочитанное сообщение e.glu » 17 янв 2021, 14:34

Привет, друзья!
После Ленинграда занялся КВН-49. Забавно различие масштабов этих устройств. Но надо сказать что попавший ко мне КВН содержит детали покачественнее чем были в Т-2.

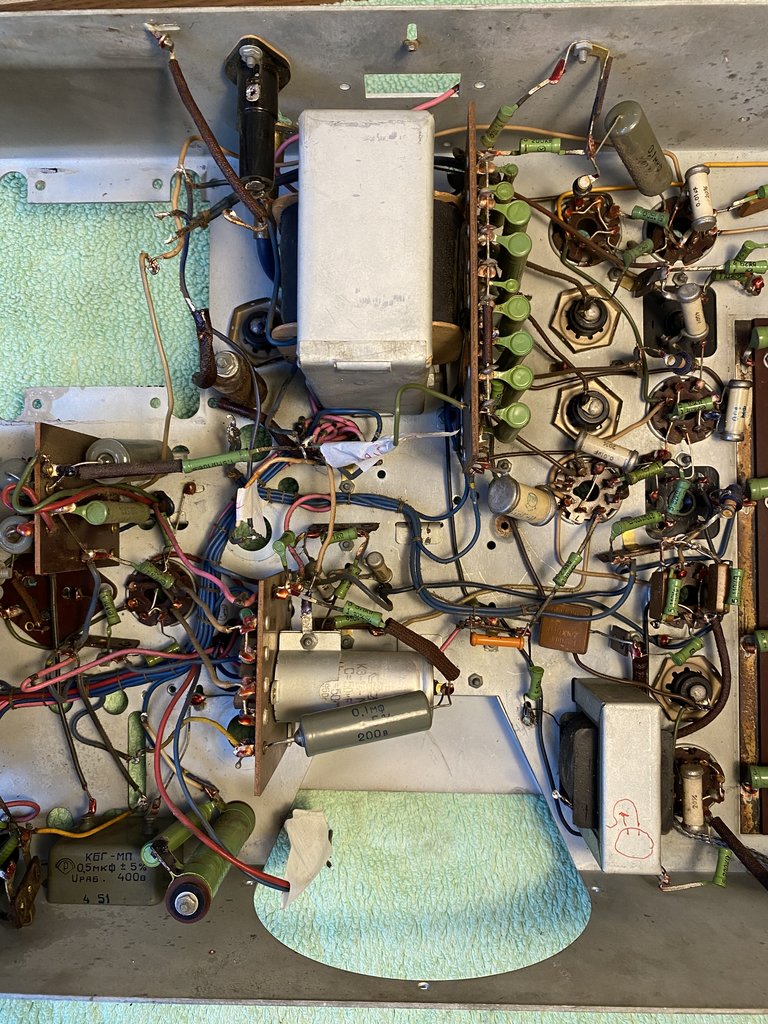

Посмотрите пожалуйста фото в ответе ниже. Это 51 год, видимо версия Б?
И сразу вопросы.
Где (на каком заводе) сделан телевизор?
Пробовал ли кто-нибудь заказывать в Запрудне вместо 18лк5б вариант с алюминированием и прямой пушкой? По моему опыту с Ленинградом, такой кинескоп дает более качественную картинку и не требует шаманства с магнитом.
Нужны ли переделки под такой вариант вместо 18лк5б кроме снятия магнита?
И еще есть ли у кого-нибудь фото набалдашника ручки переключения каналов (чуть не написал «передач»?
У меня она отсутствует.
Шасси скорее живо, есть высокое и развертки, но нет фокусировки и звука.
Последний раз редактировалось e.glu 18 янв 2021, 00:31, всего редактировалось 3 раза.

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#2

#2 Непрочитанное сообщение e.glu » 17 янв 2021, 14:37


Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#3

#3 Непрочитанное сообщение Глеб » 17 янв 2021, 15:14

Да, это 49-Б Московского радиозавода (который Темп). Из полезных переделок могу посоветовать переделать демпферную цепь строк с RC на диодную; я использовал высоковольтный столбик R4000, аккуратно засунув его внутрь штатного конденсатора КСО:



Заметно улучшится линейность по строкам, подрастет анодное напряжение.
I tolerate the present by living in the past

Аватара пользователя
svk
Сообщения: 1166
Зарегистрирован: 27 май 2019, 18:14
Откуда: Гурьевск (Нойхаузен)
Благодарил (а): 2 раза
Поблагодарили: 59 раз

Re: Идентификация КВН-49(Б) и вопросы?

#4

#4 Непрочитанное сообщение svk » 17 янв 2021, 15:38

e.glu писал(а):
17 янв 2021, 14:34
И еще есть ли у кого-нибудь фото набалдашника ручки переключения каналов (чуть не написал «передач»?
А разве что-то должно быть, кроме того, что на фото? В конце шестидесятых забрал у знакомых КВН, который десяток лет простоял на открытом балконе. Вез зимой через весь город на автобусе) Привез домой, включаю-работает. Ручку хорошо помню, точно такая же была.

1956
Сообщения: 855
Зарегистрирован: 10 окт 2017, 12:43
Поблагодарили: 2 раза

Re: Идентификация КВН-49(Б) и вопросы?

#5

#5 Непрочитанное сообщение 1956 » 17 янв 2021, 15:47

Там что-то непонятное справа. Такого в других КВН нет. Установлено сверху шасси. Можно другое фото?

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#6

#6 Непрочитанное сообщение Глеб » 17 янв 2021, 15:55

Должен быть подпружиненный шарик, поджатый винтом в торце рычага.
I tolerate the present by living in the past

1956
Сообщения: 855
Зарегистрирован: 10 окт 2017, 12:43
Поблагодарили: 2 раза

Re: Идентификация КВН-49(Б) и вопросы?

#7

#7 Непрочитанное сообщение 1956 » 17 янв 2021, 15:59

Там какой-то разъем.

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#8

#8 Непрочитанное сообщение Глеб » 17 янв 2021, 16:02

Так устранить новодел до соответствия исходнику)) Могу сделать для вас фото монтажа московского 49-Б
I tolerate the present by living in the past

1956
Сообщения: 855
Зарегистрирован: 10 окт 2017, 12:43
Поблагодарили: 2 раза

Re: Идентификация КВН-49(Б) и вопросы?

#9

#9 Непрочитанное сообщение 1956 » 17 янв 2021, 16:13

Похоже на блокировку при снятии задний стенки? Можно фото?

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#10

#10 Непрочитанное сообщение Глеб » 17 янв 2021, 16:27

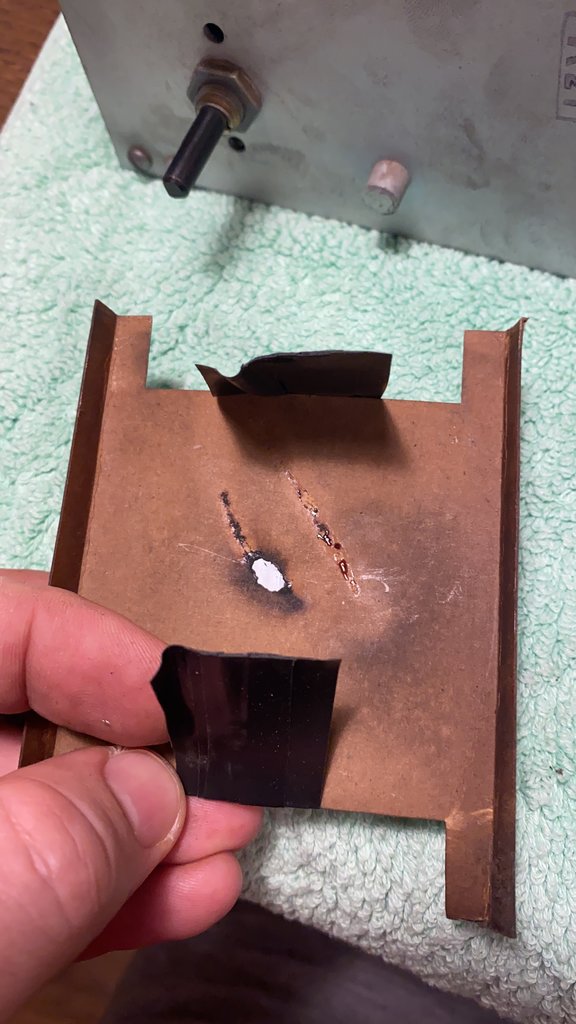

Это в люб.случае что-то нештатное. Приблуда для блокировки питания была только в совсем старых версиях, до -А включительно, но выглядела совсем не так. У -Б и более младших блокировка происходит засчёт наличия разъёма питания, укреплённого на задней стенке и снимающегося вместе с ней.
Вряд ли кто-то "колхозил" именно блокировку - чаще боролись с имеющейся)) Скорее видеовход или что-то подобное.
I tolerate the present by living in the past

1956
Сообщения: 855
Зарегистрирован: 10 окт 2017, 12:43
Поблагодарили: 2 раза

Re: Идентификация КВН-49(Б) и вопросы?

#11

#11 Непрочитанное сообщение 1956 » 17 янв 2021, 16:52

Глеб, у небольшие партии квн-49 б Ленинградского производства 1950 года была блокировка и антенны рожкиИзображение

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#12

#12 Непрочитанное сообщение Глеб » 17 янв 2021, 16:53

Я бы сказал что это -А, но набор ламп говорит об обратном. Спасибо, не знал.
Последний раз редактировалось Глеб 17 янв 2021, 16:55, всего редактировалось 1 раз.
I tolerate the present by living in the past

1956
Сообщения: 855
Зарегистрирован: 10 окт 2017, 12:43
Поблагодарили: 2 раза

Re: Идентификация КВН-49(Б) и вопросы?

#13

#13 Непрочитанное сообщение 1956 » 17 янв 2021, 16:55

Я тоже так думал. Но это точно Б

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#14

#14 Непрочитанное сообщение Глеб » 17 янв 2021, 17:03

Видимо, Ленинградский НИИ телевидения, как разработчик, первым разрабатывал и опробовал как саму исходную конструкцию, так и последующие модификации, и лишь затем передавал производственную документацию на другие заводы. Так что от ЛНИИТ можно увидеть разные "переходные модели", что доказывает ваше фото.
I tolerate the present by living in the past

Аватара пользователя
A.T.
Сообщения: 2633
Зарегистрирован: 26 янв 2012, 15:08
Откуда: Москва
Благодарил (а): 18 раз
Поблагодарили: 9 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#15

#15 Непрочитанное сообщение A.T. » 17 янв 2021, 21:24

e.glu писал(а):
17 янв 2021, 14:34
И еще есть ли у кого-нибудь фото набалдашника ручки переключения каналов (чуть не написал «передач»?
У меня она отсутствует.
Его, вроде бы, и не должно быть. Просто металлическая ручка, и всё. Никто не рассчитывал, что "тумблер ПТК" будут щёлкать в процессе использования. Достаточно было 1 раз мастеру установить положение, соответствующее первой программе ЦТ, и больше никто не должен был туда лазить.

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#16

#16 Непрочитанное сообщение Глеб » 17 янв 2021, 21:32

Набалдашника никакого нет и никогда не было, но внутри ручки д.б. шарик, пружинка и винт, её поджимающий. Без этого не будет фиксации рычага в должных положениях.
В более поздних 49-4, примерно одновременно с германиевыми диодами в детекторах - рычаг стал штампованным.
I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#17

#17 Непрочитанное сообщение e.glu » 18 янв 2021, 00:29

1956 писал(а):
17 янв 2021, 15:59
Там какой-то разъем.
Это выход на внешний динамик )) сделан из доисторической ламповой панельки. Я его уже убрал.

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#18

#18 Непрочитанное сообщение e.glu » 18 янв 2021, 14:40

Подскажите, пробовал ли кто-нибудь 18лк11б? Понятно что там надо поменять распайку панельки, а в остальном?

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#19

#19 Непрочитанное сообщение Глеб » 18 янв 2021, 16:42

Не влезает в ОС по диаметру горловины, прилично - миллиметра на два. Либо переделывать под Ленинградовскую ОС, либо токарить штатную, но у старых версий ОС своя, портить жалко...
Ещё диаметр экрана чуть меньше, по углам будут просветы. Ну и люминофор у 11Б выраженно жёлтого цвета.
I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#20

#20 Непрочитанное сообщение e.glu » 18 янв 2021, 16:48

Спасибо!
Договорился вварить в родные трубки новые прямые пушки и алюминировать.

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#21

#21 Непрочитанное сообщение e.glu » 18 янв 2021, 17:29

Еще вопрос:
КБГ-И (белые фарфоровые цилиндрические корпуса с припаянными штампованными выводами-крышками) надо подозревать на предмет утечки как битумные/восковые бумажные, или не можно не трогать?

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#22

#22 Непрочитанное сообщение Глеб » 18 янв 2021, 17:33

КБГ ни в коем случае не трогать, они герметичные и потому вечные. А вообще, сделайте приборчик.
I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#23

#23 Непрочитанное сообщение e.glu » 21 янв 2021, 08:56

Глеб писал(а):
17 янв 2021, 15:14
Из полезных переделок могу посоветовать переделать демпферную цепь строк с RC на диодную; я использовал высоковольтный столбик R4000, аккуратно засунув его внутрь штатного конденсатора КСО:
Заметно улучшится линейность по строкам, подрастет анодное напряжение.
Глеб, при этом последовательное мощное сопротивление остается неизменным? То есть просто вместо конденсатора ставится диод?
На схеме КВН-49Б резистор показан 30 ом на 5 ватт, а фактически установлен (и похоже что на заводе) - 30 килоом на 5 ватт, как на КВН-49-1....
Вот блин "переходная модель" мне попалась)))

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#24

#24 Непрочитанное сообщение Глеб » 21 янв 2021, 09:52

Там 30кОм, Абрамыч ошибся; 30 ом там работать не будет. Его (сопротивление) нужно зашунтировать конденсатором 0,05...0,1мкФ 400в, как в 49-4
В моём случае этот "тюнинг" был вынужденным, поскольку без этого, как я ни старался, не удавалось побороть заворот экрана слева. Похоже, раньше с ним просто мирились - есть относительно линейная картинка, смотреть можно и слава богу...
I tolerate the present by living in the past

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#25

#25 Непрочитанное сообщение Глеб » 21 янв 2021, 10:13

Глеб писал(а):
21 янв 2021, 09:52
Абрамыч ошибся
Родная схема 49-Б:


Видимо, редакторы при пересчёте в "человеческие" килоомы зажевали букву "m"
I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#26

#26 Непрочитанное сообщение e.glu » 21 янв 2021, 10:22

Глеб, спасибо!
Значит вместо С51 устанавливается диод, резистор 30к шунтируется емкостью, верно?
Есть ли у Вас сканированная родная схема 49Б?

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#27

#27 Непрочитанное сообщение Глеб » 21 янв 2021, 10:26

Да, верно. Скан где-то был, поищу
I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#28

#28 Непрочитанное сообщение e.glu » 21 янв 2021, 10:29

Глеб писал(а):
21 янв 2021, 10:26
Да, верно. Скан где-то был, поищу
Спасибо, столько ценной инфы)

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#29

#29 Непрочитанное сообщение Глеб » 21 янв 2021, 15:24

I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#30

#30 Непрочитанное сообщение e.glu » 21 янв 2021, 18:36

Спасибо большое!!!

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#31

#31 Непрочитанное сообщение e.glu » 21 янв 2021, 18:38

Кстати говоря, не смог найти в своем КВНе конденсаторы на входе питания (С71 и С72).
Они должны быть где? В крышке транса? Там их тоже нет)

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#32

#32 Непрочитанное сообщение Глеб » 21 янв 2021, 19:16

Не за что, пользуйтесь!
Конденсаторы (два КБГ 0,01х600) должны стоять на колодке питания изнутри шасси. Возможно выкушены кем-то ранее...
I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#33

#33 Непрочитанное сообщение e.glu » 21 янв 2021, 23:13

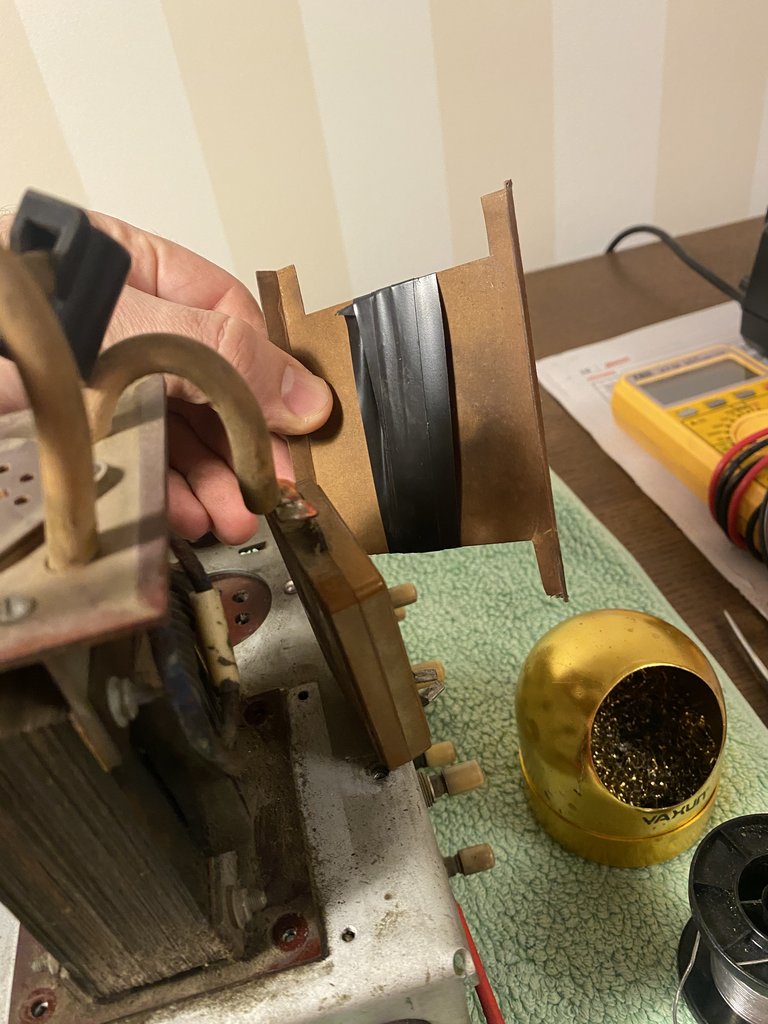

Немного ужасов)))
У телевизора отсутствует крышка ВВ блока, и неспроста)
Ну а конденсаторов на колодке питания не было с рождения - соответствующий лепесток на шасси не паяный...


Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#34

#34 Непрочитанное сообщение Глеб » 22 янв 2021, 01:17

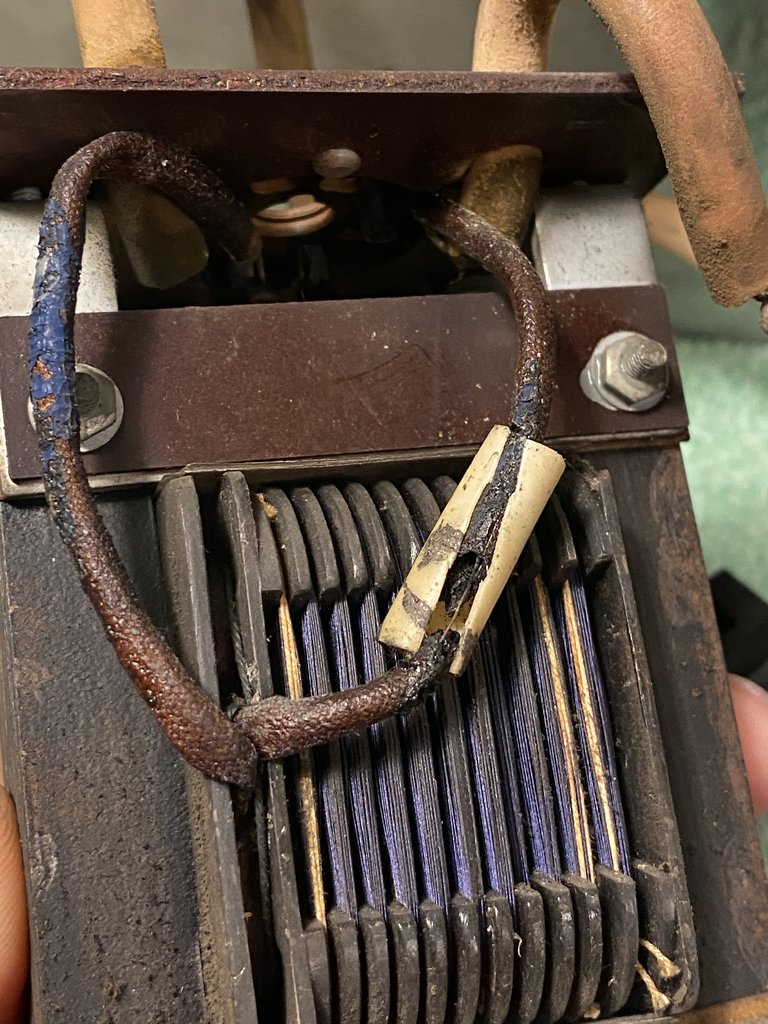

Красиво прошило.
Имейте ввиду, что провод витка накала 1Ц1С высокоомный! Можно заменить и обычным, но придётся подбирать последовательный резистор в несколько Ω - точно уже не помню, вроде у Абрамыча было сопротивление в таблицах с данными обмоток...
Если придётся подбирать другой провод и/или резистор, добивайтесь слабого тёмно-оранжевого накала нити 1Ц1С в темноте - измерять накал тестером лучше не пытайтесь))

П.С. Меня всегда удивляли яркие и насыщенные цвета ПВХ проводов в ранних московских КВНах, где они только такие брали?
I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#35

#35 Непрочитанное сообщение e.glu » 22 янв 2021, 07:36

Про цвет накала я помню еще по Ленинграду, и сразу заметил, что у моего КВНа 1ц1с светится слишком ярко...
а кто такой Абрамыч?))

1956
Сообщения: 855
Зарегистрирован: 10 окт 2017, 12:43
Поблагодарили: 2 раза

Re: Идентификация КВН-49(Б) и вопросы?

#36

#36 Непрочитанное сообщение 1956 » 22 янв 2021, 07:52

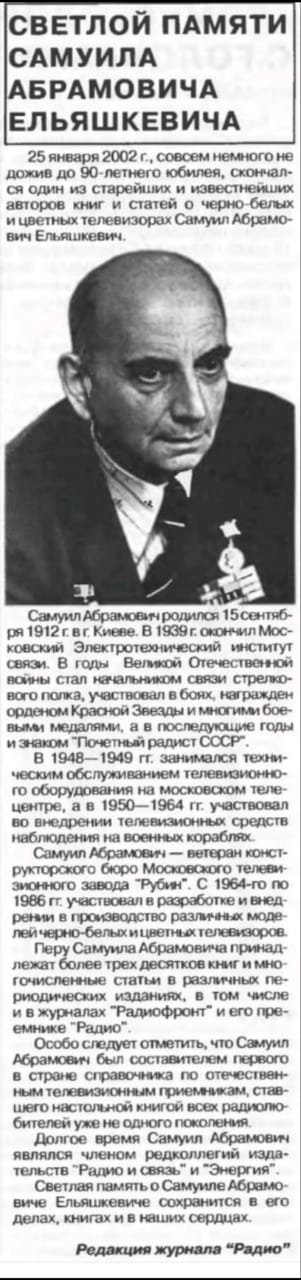

Самуил Абрамович Ельяшкевич

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#37

#37 Непрочитанное сообщение Глеб » 22 янв 2021, 11:01

1956 писал(а):
22 янв 2021, 07:52
Самуил Абрамович Ельяшкевич
Бессмертный классик))

e.glu, вас не затруднит сделать фото вашего шасси снизу, т.е. всего монтажа? У меня в московском 49-Б был сильно перепахан дискриминатор; возможно, фото поможет воспроизвести его первоначальное состояние. Да и просто интересно))
I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#38

#38 Непрочитанное сообщение e.glu » 22 янв 2021, 11:58

Ок сделаю пока не расковырял окончательно. Оно нетронутое в целом

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#39

#39 Непрочитанное сообщение Глеб » 22 янв 2021, 12:21

Глеб писал(а):
22 янв 2021, 11:01
Бессмертный классик))
С.А.Ельяшкевич "Справочник по телевизионным приёмникам", 1-е издание 1957

Я когда-то сканировал для библиотеки ОДЛР. Пользуйтесь!
I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#40

#40 Непрочитанное сообщение e.glu » 22 янв 2021, 12:58

Глеб, если надо что-то доснять или выложить оригиналы - дайте знать. За книгу спасибо!

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#41

#41 Непрочитанное сообщение Глеб » 22 янв 2021, 13:30

Спасибо большое, вполне достаточно!
У вас параллельно демпферному пятиваттному резистору тоже добавлено заводское "калибровочное" сопротивление; если будете переделывать демпфер на диодный - не снимайте его, просто добавьте к этой паре ёмкость. Степень демпфирования подбиралась на заводе под конкретную партию ТВС+ОС, и поэтому останется близкой к оптимальной и при диодном демпфировании тоже. Хотя, возможно, будет смысл "поиграться" доборным сопротивлением по наилучшей линейности и правильной ширине растра. Я у себя подключал временно двухваттный угольный переменник на 50 кОм и перфекционировал))
П.С. Соблюдайте ТБ и осторожность - цепь очень "кусачая"!
I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#42

#42 Непрочитанное сообщение e.glu » 22 янв 2021, 13:59

Глеб, Вы будто предвидите мои действия) Да, я думал было убрать калибровочный резистор.
ТБ - да, я еще будучи подростком получил заряд бодрости от присоски Рекорда-312 (а ведь был уверен что умён - подождал с полчаса после выключения).
Теперь проверяю и пробую разрядить цепи всегда.
Меня пожалуй сейчас больше всего беспокоит лишь одна тема - как в КВН так и в Ленинграде. Подбор подстроечников и переменников. Может я где-то не там ищу, но стареньких СП не могу найти нужных номиналов и характеристик.

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#43

#43 Непрочитанное сообщение Глеб » 22 янв 2021, 15:35

e.glu писал(а):
22 янв 2021, 13:59
Теперь проверяю и пробую разрядить цепи всегда
Подстраивать демпфер придётся "на ходу", под напряжением, поэтому будьте осторожны!
e.glu писал(а):
22 янв 2021, 13:59
Может я где-то не там ищу, но стареньких СП не могу найти нужных номиналов и характеристик

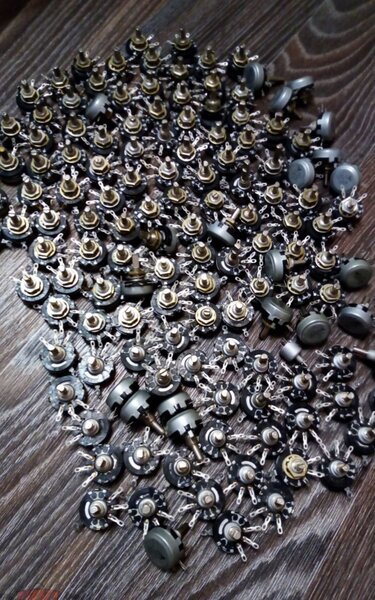

Поиск "СП1" на сайтах магазинов радиодеталей (anion, tec.spb, izoteh и пр.), по фразе "Резисторы СП1" на досках объявлений (avito, youla) и на интернет-аукционах (meshok, auction):



Также очень помогает экскурсия на 3-й этаж Митино)) Там, если повезёт, у старьёвщиков могут попасться и карболитовые проволочные резисторы.

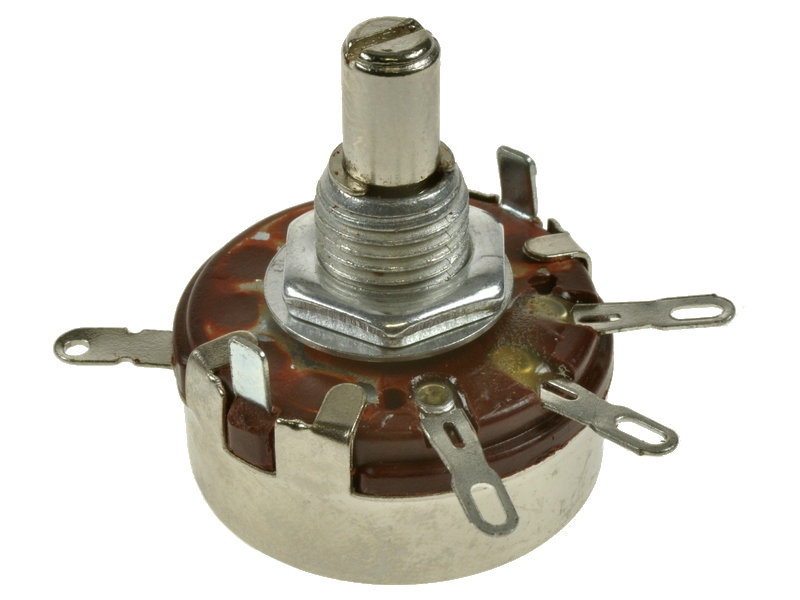

Как временный вариант, от безысходности, пойдут современные отечественные (СП3-12, СП3-30 и т.п, только учитывайте допустимую мощность), китайские WH-118, а также проволочные "зелёные" ППБ:



Насколько плохи родные у КВНа? Есть ли возможность перебрать/почистить/смазать?
e.glu писал(а):
22 янв 2021, 07:36
а кто такой Абрамыч?))
I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#44

#44 Непрочитанное сообщение e.glu » 23 янв 2021, 14:43

Еще вопросы)))
Не понимаю, чем питается фокусирующая катушка. Она подключена к выходу дросселя питания через электролит...
И касательно выбора электролитов для фильтра питания.
5Ц3С "разгоняется" практически моментально, и в начальный момент между выводами 6 и 8(14) силового трансформатора амплитуда выпрямленного напряжения достигает 530-540 вольт. На какое напряжение выбирать новые электролиты? Родные - 450 вольт. Вроде как без запаса, мягко говоря....

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#45

#45 Непрочитанное сообщение Глеб » 23 янв 2021, 14:55

Фокусирующая катушка в телевизорах, начиная с -А, включена последовательно в минусовое звено питания телевизора, и питается током, потребляемым всей схемой. Резистор фокусировки шунтирует её, отводя на себя часть тока и соот-но регулируя силу магнитного поля. В "Ленинграде" и многих других так же.
Родные конденсаторы совсем плохи? У них "штатный" запас по пробивному напряжению. Лучше поищите оригинальные КЭ-2(-М) - они очень надёжны, а на аукционах иногда попадаются даже непаянные.
От безысходности можно поискать 500-вольтовые современные (должны выдержать до прогрева остальных ламп), либо включить последовательно по две "сотки" на 300...350 вольт, с уравнивающими резисторами по 200...300 кОм.
Последний раз редактировалось Глеб 23 янв 2021, 21:01, всего редактировалось 1 раз.
I tolerate the present by living in the past

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#46

#46 Непрочитанное сообщение Глеб » 23 янв 2021, 15:28

Глеб писал(а):
23 янв 2021, 14:55
на аукционах иногда попадаются...
I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#47

#47 Непрочитанное сообщение e.glu » 23 янв 2021, 20:55

Глеб, родные не в лучшем виде - один вздут, другой со следами коррозии, и я видимо оставлю их только в качестве муляжа.

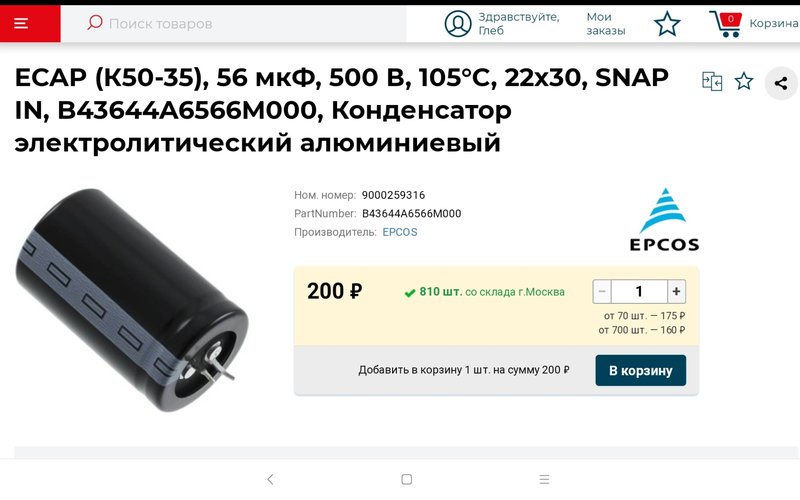

В Чип и Дипе есть EPCOS 56 мкф на 500 вольт - у них по даташиту surge voltage = 1,1x 500
Думаю что чуть бОльшая емкость не страшна с учетом могучести 5ц3с и наличия резистора последовательно с обмоткой...

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#48

#48 Непрочитанное сообщение Глеб » 23 янв 2021, 21:01

Такие?


56 вместо 40 конечно же можно, ничего страшного. Спасибо за наводку, буду знать тоже.
Если хотите оставить именно родные, то их можно аккуратно вскрыть на токарном станке, затем выпотрошить и засунуть эпкосы внутрь.
I tolerate the present by living in the past

e.glu
Сообщения: 84
Зарегистрирован: 11 янв 2020, 10:06
Поблагодарили: 5 раз

Re: Идентификация КВН-49(Б) и вопросы?

#49

#49 Непрочитанное сообщение e.glu » 23 янв 2021, 22:08

да, такие. Потрошить пробовал, больше не буду. Пусть будет в подвале шасси видно)

Аватара пользователя
Глеб
Сообщения: 711
Зарегистрирован: 23 янв 2017, 13:47
Откуда: Московская область
Благодарил (а): 19 раз
Поблагодарили: 60 раз
Контактная информация:

Re: Идентификация КВН-49(Б) и вопросы?

#50

#50 Непрочитанное сообщение Глеб » 23 янв 2021, 22:56

Я высверливал потрошка перовым сверлом частично, на минимально достаточный диаметр и глубину для вставления инородного конденсатора. Помимо облегчения работы, такое частичное потрошение имеет ещё один плюс - вес конденсатора почти не меняется. С американскими многосекционными сложнее; для установки нескольких конденсаторов их приходится потрошить до самого дна))
I tolerate the present by living in the past

Ответить
