Магнитола подавала признаки жизни, приёмёмник кое-как ловил станции, ЛПМ крутили кассету.

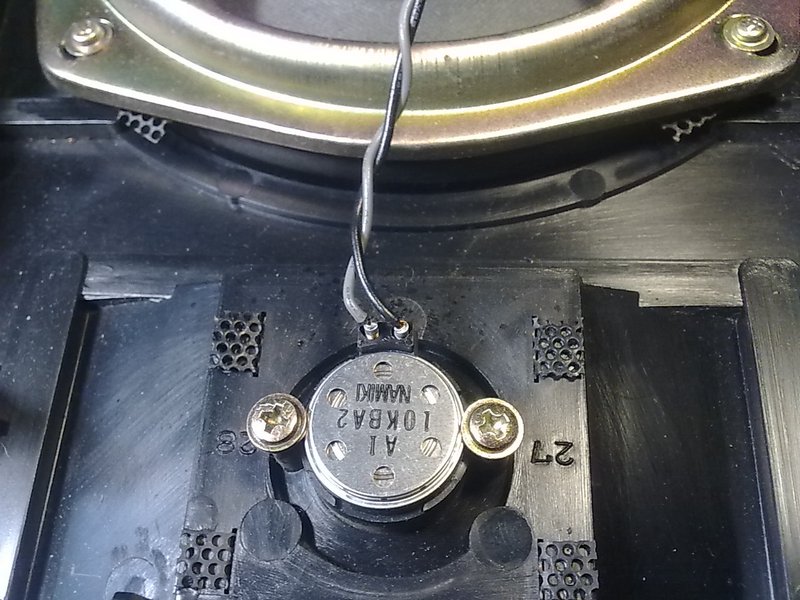

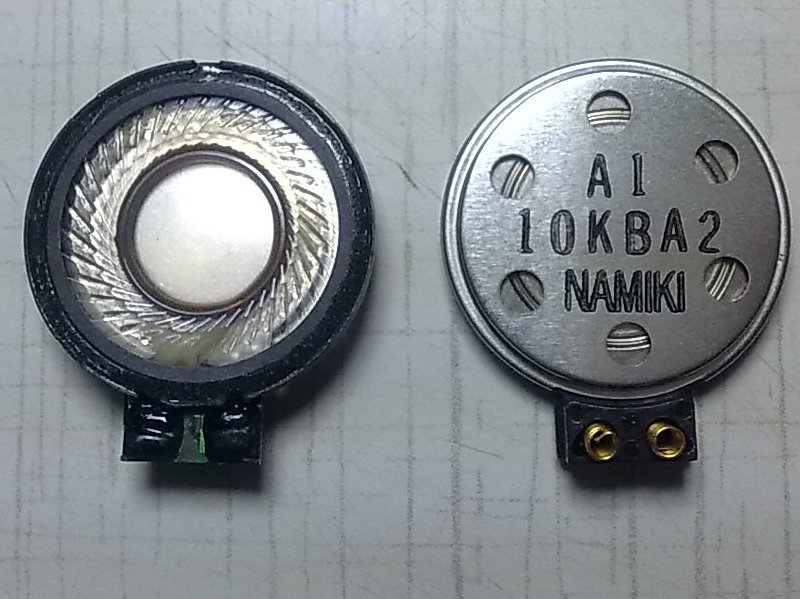

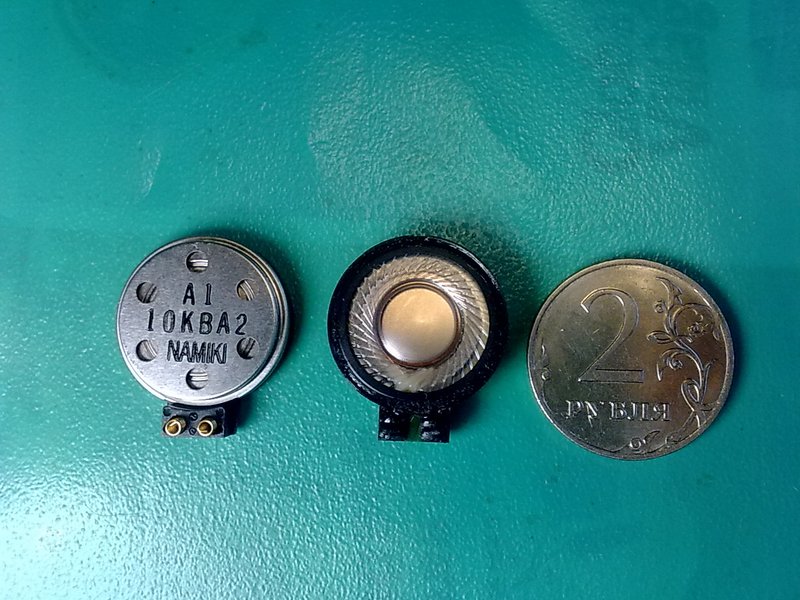

Из деффектов - был оторван провод от одного динамика, но это сразу устранил, отвалились провода от пьезо-пищалок, облезло и вспучилось серебрряное покрытие на них, подпаятся не получилось, но толку от них никакого, отколот клювик на ручке одного регулятора, это устранимо, нет крышки батарейного отсека, нет ручки переноски, и самое печальное, что отколот и утрачен большой участок корпуса:
Сначала хотел пустить девайс на запчасти, но аппарат оказался в последствии довольно интересный и приятный по звучанию, возможно из-за динамиков. Дизайн аппарата в целом симпатичный, радует нормальная информативная шкала приёмника, не то что шкалы на подобных магнитолах типа Sony SFS-W445. На корпусе магнитолы нет надписей про мощу в 250W на канал, на динамике диаметром примерно 160 мм укаказана чесная мощность:
Как я понял, девайс довольно редкий, информации в сети по нему практически нет, кроме пары обьявлений о продаже, схемы тоже нет.
Отремонтировал приёмник, звук оказался неплохой для аппарата такого класса, мне субьективно очень понравилось звучание, в разы лучше, чем на китайских "Акайвах" такого плана.
Изначально в приёмном тракте была низкая чуйка, как на FM, так и на АМ - банальная неисправность для японских, и не только, аппаратов тех лет - дохлые трубчатые посеребрёные конденсаторы внутри контуров в блоке ПЧ, контура выпаял, негодные конденсаторы удалил, поставил контура на место, припаяв со стороны печати обычные керамические конденсаторы, после ремонта и наладки приёмник показал неплохую чуйку по всем диапазонам. Промыл керосином с маслом переключатели, а то переключатель диапазонов потрескивал.
Кстате, в аппарате полноценный веньерный механизм с плавной настройкой, а не пластиковые шестерёнки:
Приёмник 4х диапазонный, FM, СВ, два КВ поддиапазона 2,3-7МГц и 7-22 МГц, на FM работает неотключаемая АПЧГ. Магнитная антенна двухдиапазонная, работает на СВ и низкочастотном участоке КВ диапазона 7-22 МГц.
Интересный лентопротяжный механизм, с двумя моторами, каждый на свою деку, что странно для аппарата такого класса:
На записывающей деки стоит полноценная стирающая головка, запитанная от ГСП:
В ЛПМ использованы неплохие моторы:
Схему как я понял, на аппарат найти не реально? Просто сначала хотел пустить магнитолу на запчасти, и отпаял с платы провода ЛПМ, а фото не сделал.
Теперь решил восстановить аппарат, разобратся и реализовать подключение ЛПМ конечно можно без схемы, но это долго и нудно, хотелось-бы найти схему, или хотя-бы фото платы с припаяными проводами.По востановлению корпуса, думаю взять подходящую по цвету и текстуре пластмассу, есть старый ЭЛТ телевизор, из его корпуса и вырежу недостающие участки, отторцую, состыкую и склею. Чем лучше клеить? Склоняюсь к "суперклею".
Вон вспомнилось, как в теме про вертак Quark один форумчанин подключал 60-герцовый мотор в нашу сеть. Подробностей уже не помню, но мотору, по-моему, было нехорошо, хотя и работал...
Кстати, асимметрия здесь даже круче смотрится, надо было японцам подсказать
