Алексей, Москва. Коллекция портативных магнитофонов

[Wladimir_TS]

Причем не очень понятно как лента "перелезает через ролик", да и получается картридж вставляется снизу. Уж не для кинопленки с магнитной дорожкой сий аппарат

[Gefest]

Wladimir_TS, Не, не думаю, отсутствует зубчатый ролик. Полагаю, делался некий свой картридж. Вообще похоже на гнездо под картридж диктофона Sony baby corder:

Лента, скорее всего, заправлялась вручную, такое было у целого ряда ранних кассетных форматов.

[Gefest]

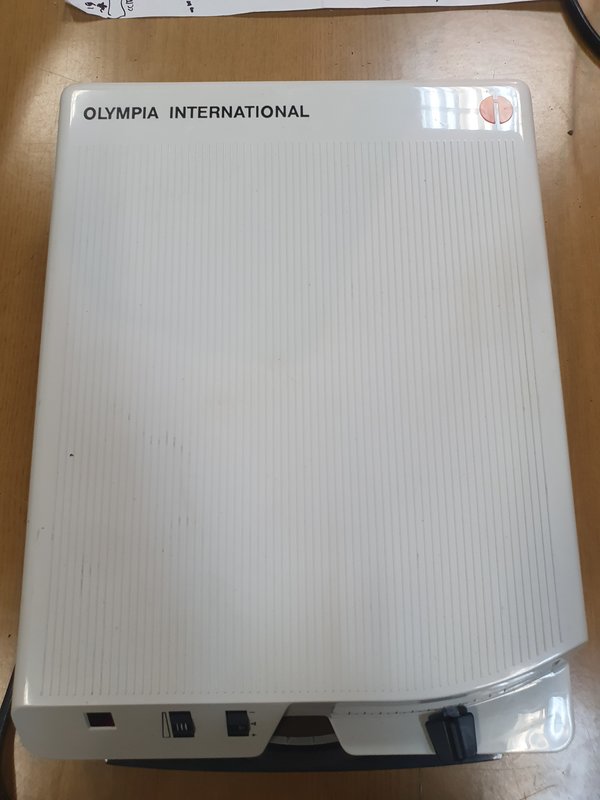

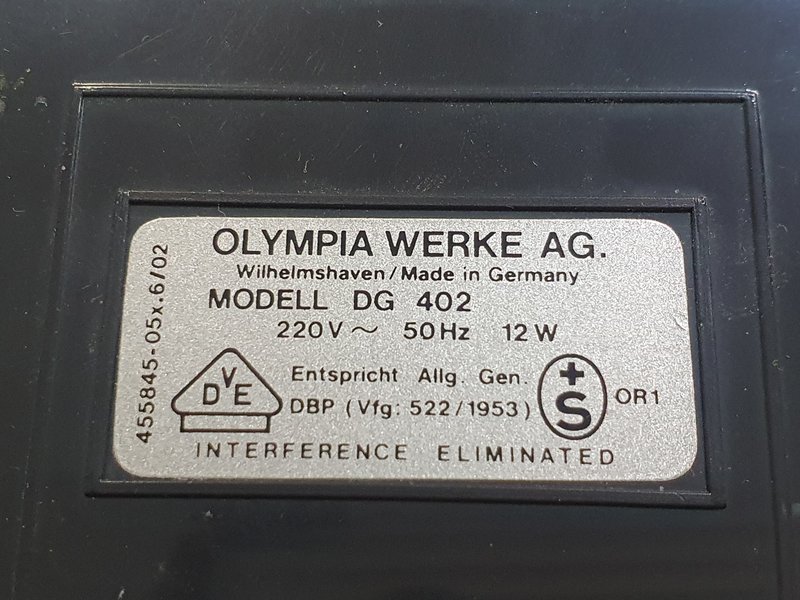

Офисный диктофон Olympia DG-402:



Пишет, похоже, на диск со спиральной направляющей канавкой и магнитным слоем. Увы, в комплекте нет ни микрофона, ни сетевого шнура.

[Gefest]

Немного подробностей про портативный катушечный видеомагнитофон National NV-3085 с внешним блоком цветности:

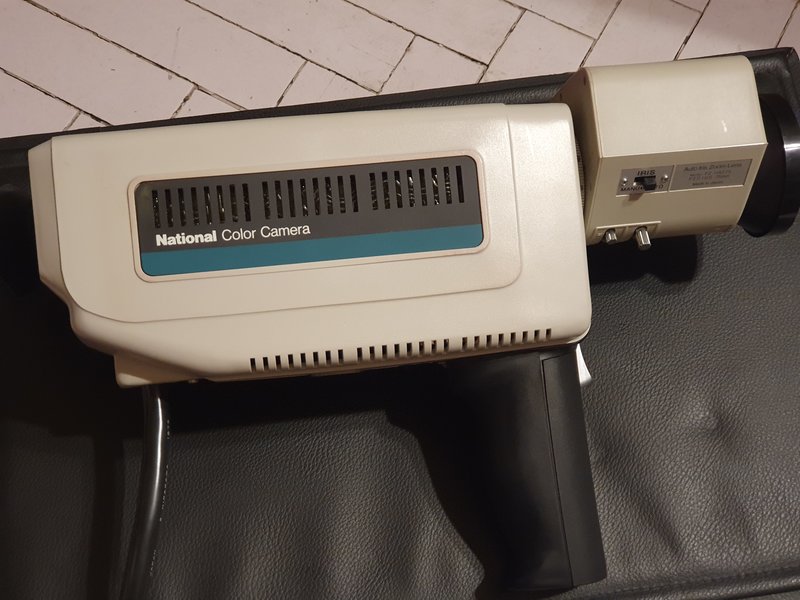

И его штатную цветную телекамеру:

Видеомагнитофон без фальшпанели:

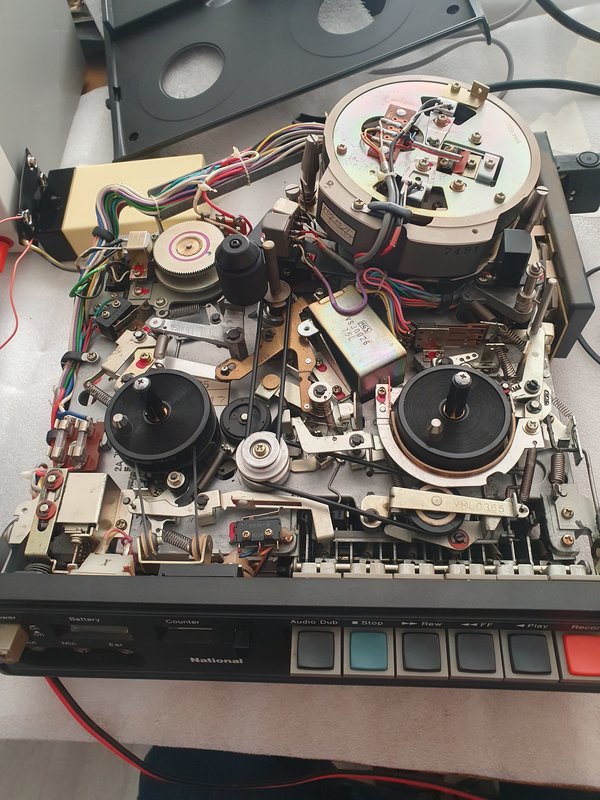

Несмотря на вдребезг задубевшие пасскики, ЛПМ видеомагнитофона уверенно заработал. Картинки, правда, не было, а вот звук появился сразу. Виноваты оказались переключатели воспроизведение/запись. После того, как их почистил, появилось и изображение:

Видеомагнитофон хорошо воспроизводит и записывает. Телекамера и блок цветности оказались полностью исправны. На удивление у камеры неплохая чувствительность - даёт вполне удобоваримую картинку при комнатном освещении, что весьма-весьма для камеры на видиконе и сатиконе. На ленте запись с эфира какого-то японского выпуска новостей от 1975-го года, затем записанные с камеры пейзажики - окрестности дома, где, видимо, обретался владелец видеомагнитофона. Запись короткая, минут на 7-8, дальше лента чистая. Интересно, что запись с эфира завёрнута сверху, тогда как запись с камеры воспроизводится практически идеально. Видимо, запись с эфира была сделана на другой видеомагнитофон.

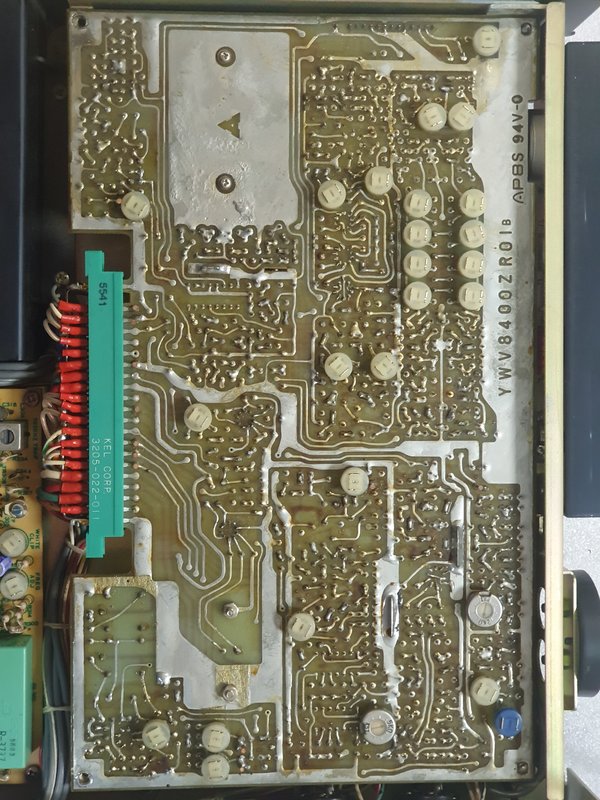

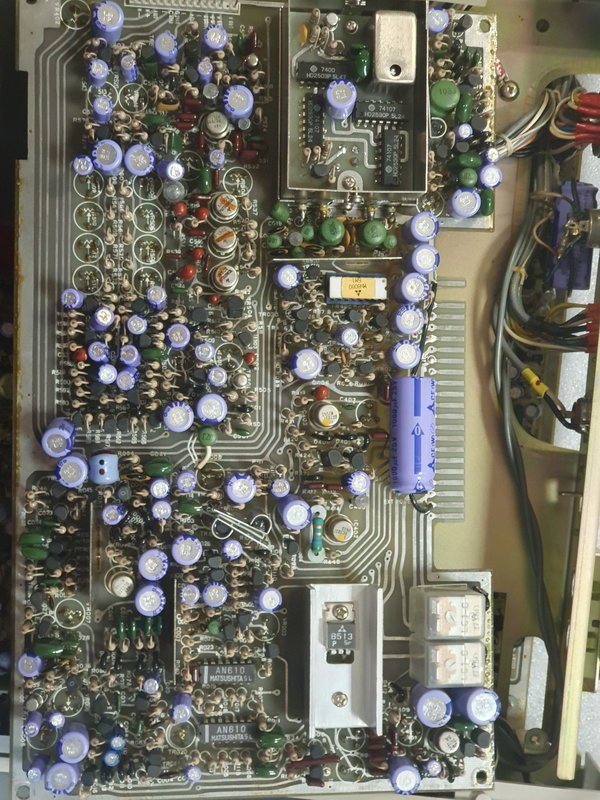

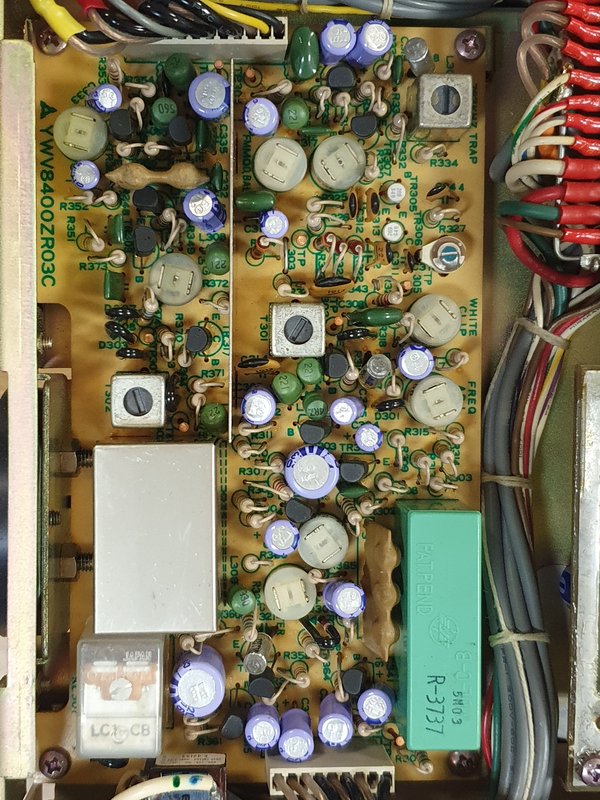

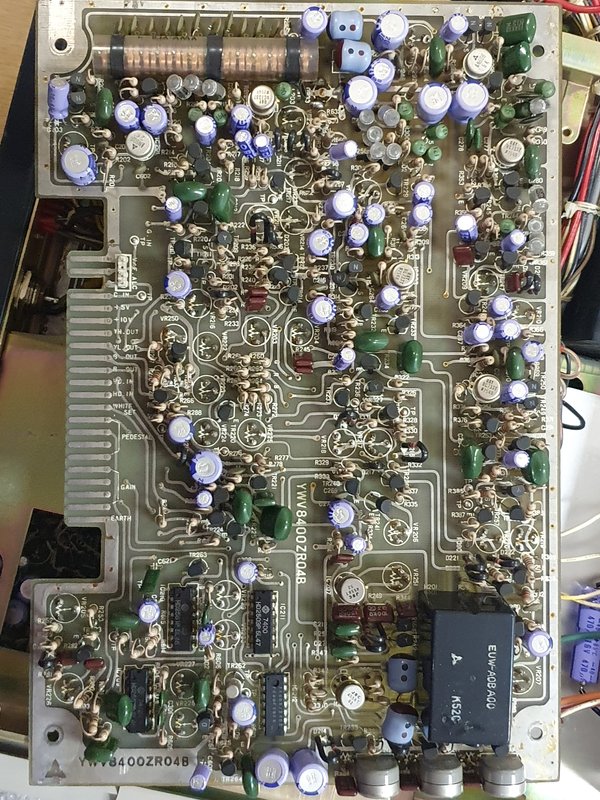

Для понимания масштабов бедствия, платы внешнего блока цветности:

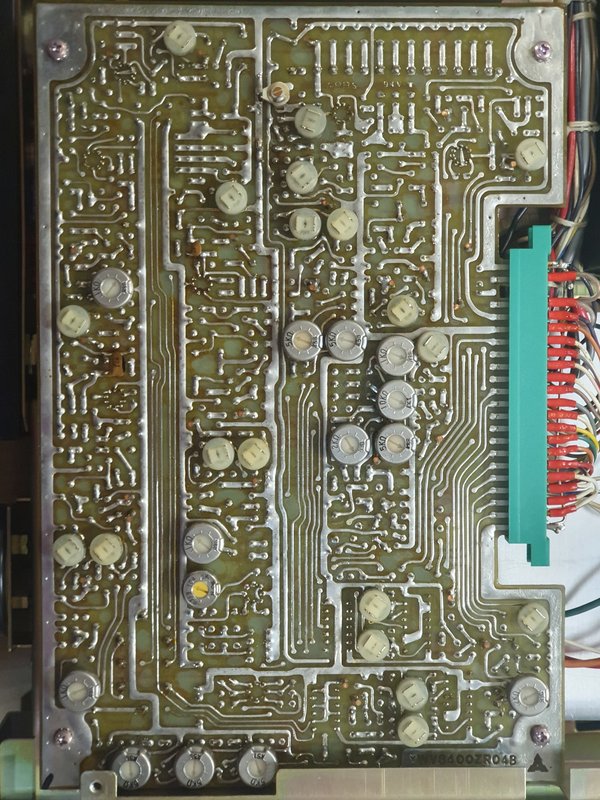

Знатное количество регулировок:

[Wladimir_TS]

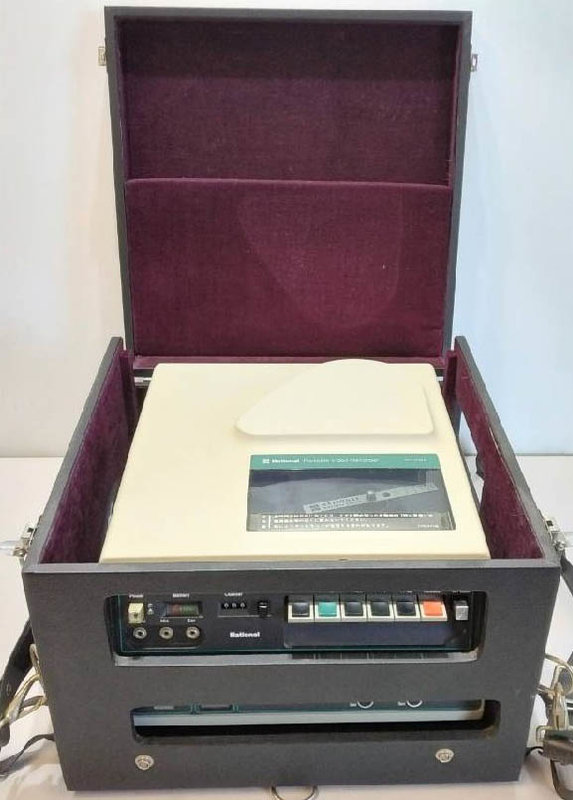

Но деревянный ящик, обшитый бархатом для транспортировки этого чуда - это да. Ох уж эти японцы. Хотя думаю в те годы ценник на аппарат был астрономический.

[Gefest]

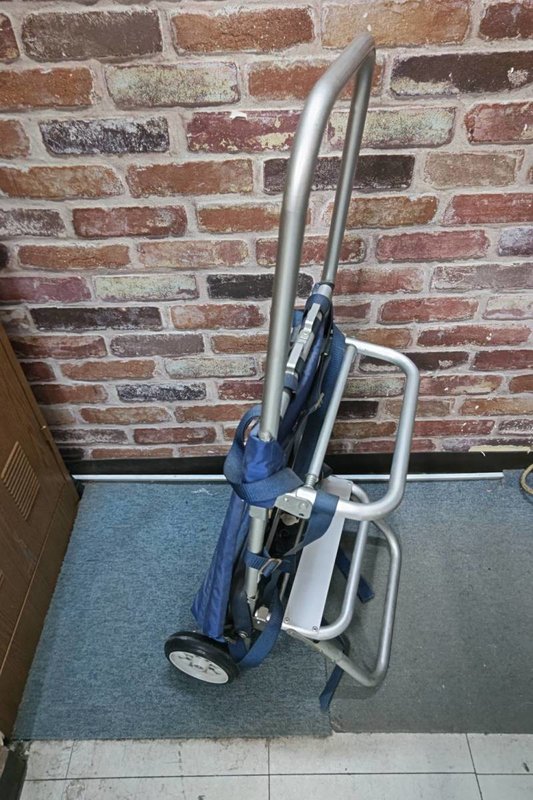

Wladimir_TS, ха, к этому ящику ещё и фирменный рюкзак-тележка полагался:

Купил, но ещё едет.

[Wladimir_TS]

А АКБ какие - встроенные или отдельный блок ?

[Gefest]

Аккумуляторы ставились свинцовые, 6В 3А*ч, по два в видеомагнитофон и в блок цветности. И там и там под это дело имеются батарейные отсеки.

[Wladimir_TS]

Неужели блок цветности "жрал" на равне с механикой видеомагнитофона, кормившего еще и камеру ? Или там при подключении шло параллеление ?

[Gefest]

Wladimir_TS, камера питается от батареи блока цветности. Видик потребляет 15-20 Вт, блок цветности вместе камерой где-то 15 Вт с копейками. В качестве опции продавались внешние блоки аккумуляторов, но там и без этого суммарный вес комплекта под 30 кило.

[Wladimir_TS]

" А кто говорил, что будет легко ? ! " (с) не помню откуда.

[Gefest]

Wladimir_TS, аккумуляторы я заказал, при случае примерю на себя ношу телеоператора 70-х. )) Но что-то мне подсказывает, что там уже будешь думать не о сюжете, а о том, как бы побыстрее закончить интервью. ))

[Wladimir_TS]

Надо разделять ношу на двоих, один несет камеру, второй патроны...., тьфу видак с аккумулятором ... и кабель между ними, что-б не разбежались.

[Gefest]

1971-й год, впереди идёт видеооператор, за ним идёт мальчик для укладывания кабелей:

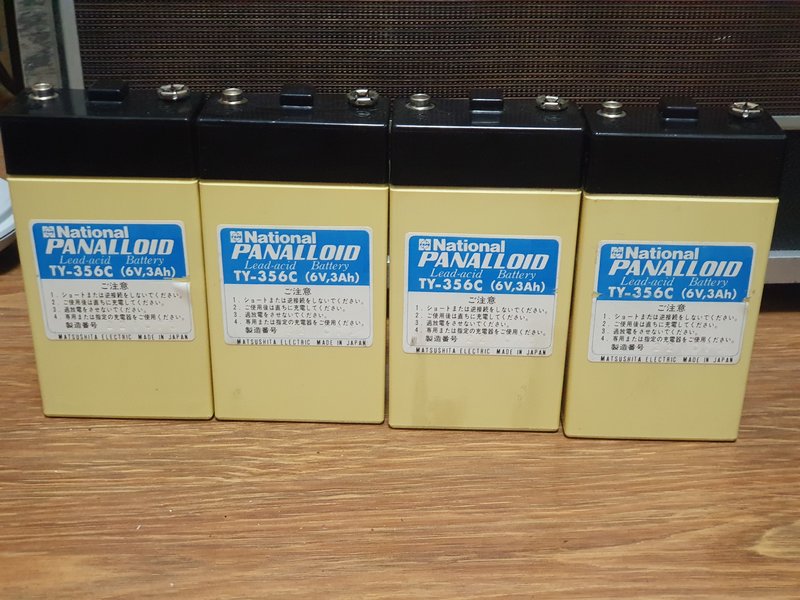

Пы-сы, аккумуляторы из видика и блока цветности:

[Gefest]

Приехал новенький видикон для Funai:

На днях выберу вечерок и попробую его поставить в камеру.

[Gefest]

Итак, приступил к установке свежеприехавшего видикона в камеру:

Через 40 минут - а вот внезапно всё очень неплохо заработало:

Пришлось только подкрутить подстроечники фокусировки и контрастности видикона. Кстати, забавный эффект: при первом включении на изображении обнаружились артефакты в виде пары ярких точек и линии, явно связанные с маской видикона: при повороте видикона в гнезде артефакты тоже поворачивались. Однако настройка контрастности позволила эти артефакты полностью убрать.
Так что миниатюрный Фунайчик можно запускать в эксплуатацию, если только удастся найти к нему достаточное количество катушек диаметром 10 см. и видеоленты шириной 1/4 дюйма.

[Gefest]

Загадочная модификация "Десны":

Корпус явно заводского изготовления. Никаких шильдов или опознавательных знаков нет:

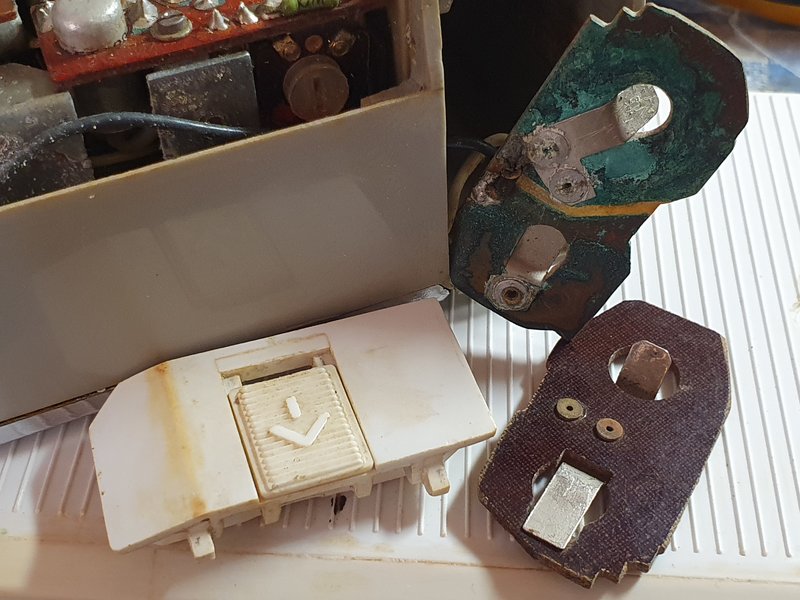

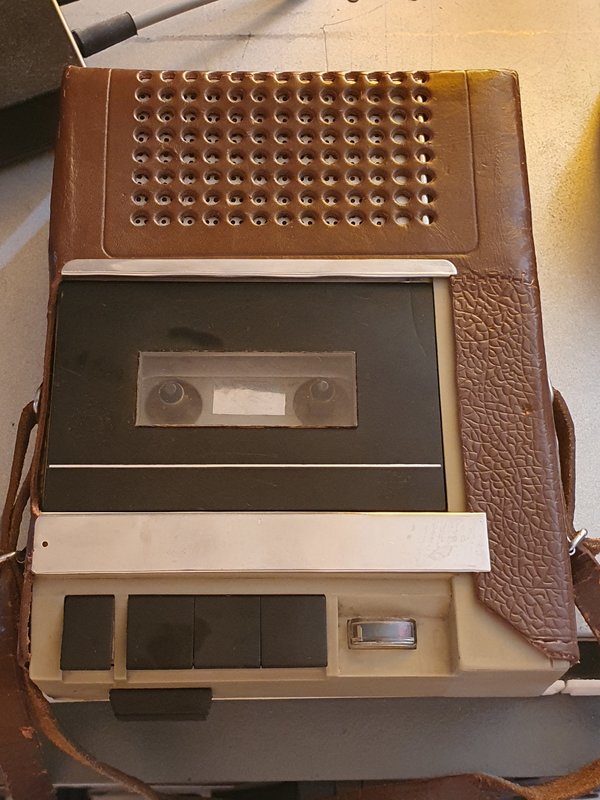

Стильный чехол скроен из чехла обычной "Десны", на фото видно один из швов:

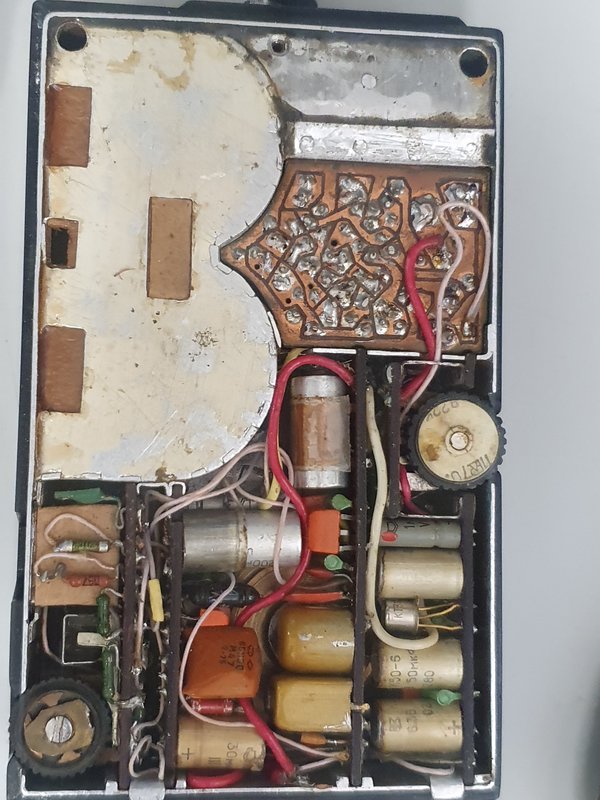

Внутри начинка от "Десны":

ЛПМ заводским образом переделан на клавишное управление, правда при этом из кинематики пропала перемотка вперёд. Батарейный отсек перенесён вбок. Щёчки батарейного отсека тоже от "Десны":

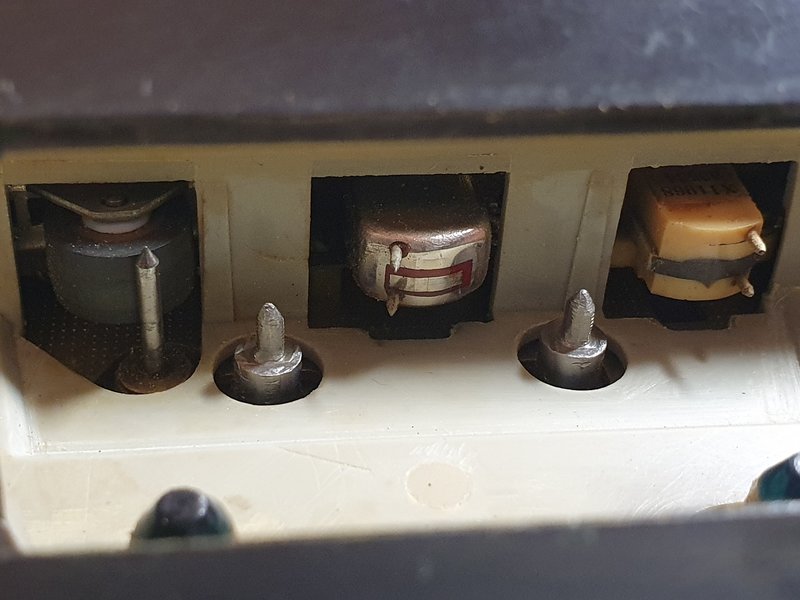

Головки:

Судя по датам на деталях, монстрик сделан в 1975-м году.

[Gefest]

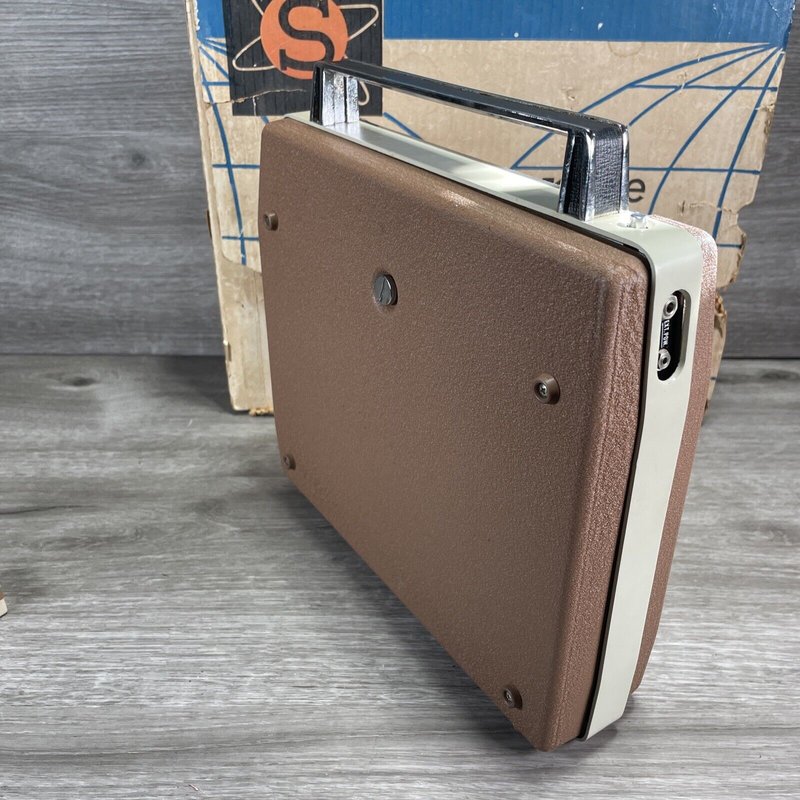

О как, оказывается, существовал безтонвальный магнитофон-игрушка под катушки диаметром 13 см, Star Lite TP700:

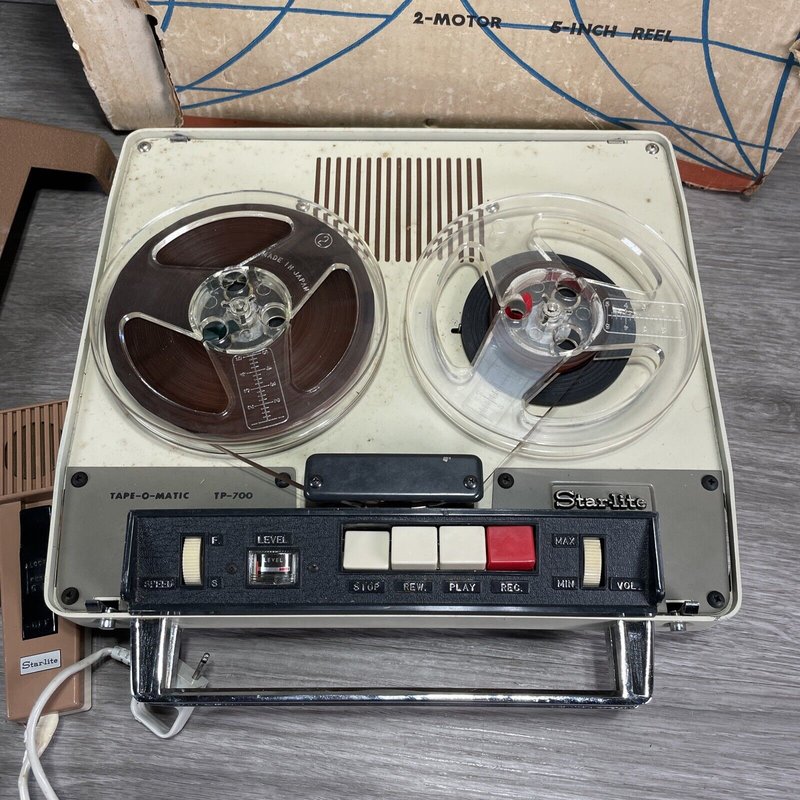

Довольно тонкий:

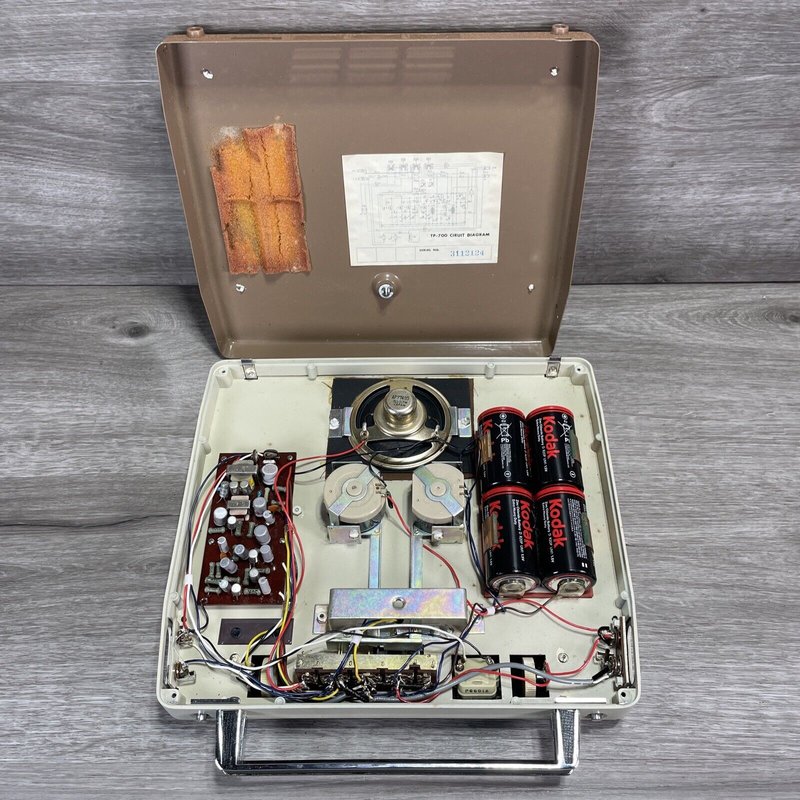

Два мотора:

Судя по схеме на крышке, стирание и подмагничивание - постоянным током.
Покупать не планирую,с учётом нынешних трудностей с логистикой, да и безтонвальники - не моё.

[Wladimir_TS]

Однако на 2 двигателя не поскупились и на индикатор уровня записи (но что-то мне говорит - что для виду) и на полноценный блок кнопок.

[Gefest]

Wladimir_TS, не, судя по схеме, индикатор там таки уровня записи. Но так-то понятно, экономия на прецезионном узле - тонвале, на стабилизации оборотов двигателя, прижимном ролике, фрикционной муфте подмотки и прочей хитрой механике перекрывает расходы на ещё один моторчик от детской игрушки.

[Gefest]

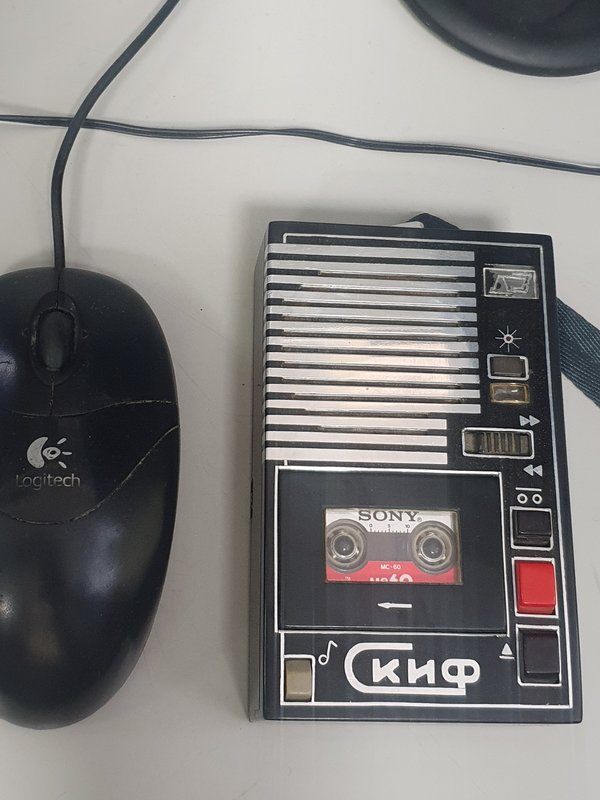

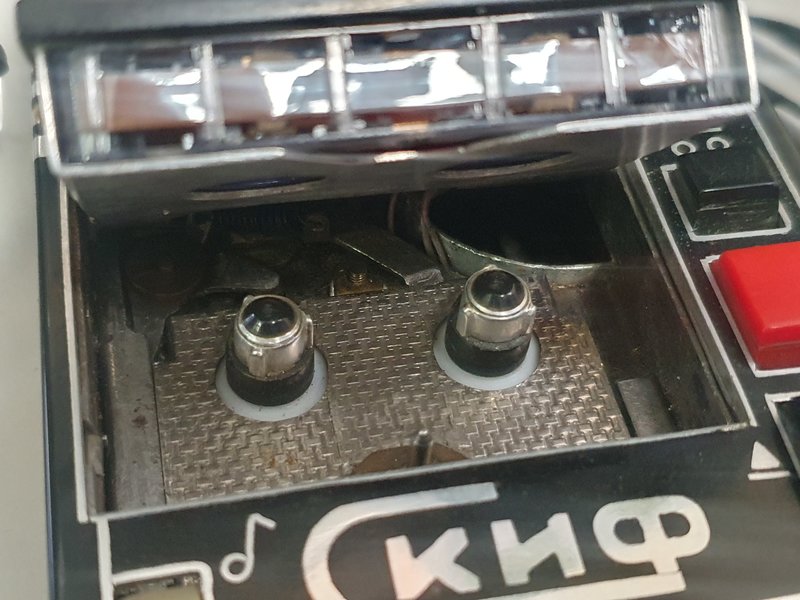

Микрокассетный диктофон "Скиф":






Судя по всему, заводской прототип Днепропетровского радиозавода. В серию не пошёл. Самая поздняя дата на деталях - 1980-й год. Батарейный отсек, похоже, под пару аккумуляторов Д-0,55.

[Wladimir_TS]

Похоже всё-ж качественная самоделка. Не станут на заводе стачивать обода переменных резисторов и ставить в одну кучу МЛТ и ВС. Да и слишком много паянного конструктива, в условиях завода была-б клепка, гнутье, а то и штамповка.

ЗЫ Стирающей не увидел - как понимаю там магнитик.

[Gefest]

Wladimir_TS, вот не думаю, что самодельщик стал бы травить на лицевой панели логотип завода.
Кнопки, бобышки подкассетников, тонвал явно делались в заводских условиях.
А клёпка, гнутьё и штамповка тут во все щели, присмотритесь внимательно к фото унутренностей.
Вечером гляну, что там со стиралкой.

[Wladimir_TS]

Почему-бы и нет, если на том заводе работал. А остальное естественно на заводе добыто было. (кнопка открытия кассетоприемника создает впечатления самообточенной и заполированной детали, бывшей до того несколько иной формы) Смесь разных проводов, лак на экранах катушек (разного типа экраны, но вот их наличие говорит как минимум о подмагничивании ВЧ током) при отсутствии такового на соседних элементах. Ну даже опытные образцы собирались тогда из новых ЭРЭ, с разбора - в исключительных случаях - доработка, а на склад лениво тащиться. Заводской опытный образец имел-бы звукового тракта, а не 5 отдельных, что характернее для самодельщика, собиравшего и отлаживавшего узлы последовательно в течении долгого времени и постоянно имевшего в уме - "а не переделать-ли". На заводе сделали-б новую ПП, пусть даже и резкой (сталкивался).

Вообще если это разбирабельно - глянуть-бы кинематику, особенно движок.

Хотя есть вариант что ЛПМ был опытным-заводским, а кто-то собрал вокруг электронику. Вскрытие-б показало-б.

[Gefest]

Wladimir_TS, хм, видел очень много самоделок в 80-е, как только свои поделия народ не называл. Очень любили что-нибудь иностранное написать. Могли приклеить и отечественный шильд, если подвернулся. Чаще всего вообще без шильда-логотипа, ну не было у народа возможности сделать красиво. Но я НИ РАЗУ не видел, чтобы самодельщик нанёс на корпус шильд родного завода. Это было тупо зашкваром: вне зависимости от результата ты пытаешься сделать для себя ВЕЩЬ, а не тот помойный хлам, что выпускает родной завод.
Да, по деталям разнобой, но конденсаторы в единообразных трубочках, и на той плате, которую видно, нет нештатных перемычек и следов перерезания проводников. На катушках разные экраны потому что одна катушка - таки катушка, а вот вторая - трансформатор ГСП. )
Обратите внимание, кстати, на выборки под ручки. ))

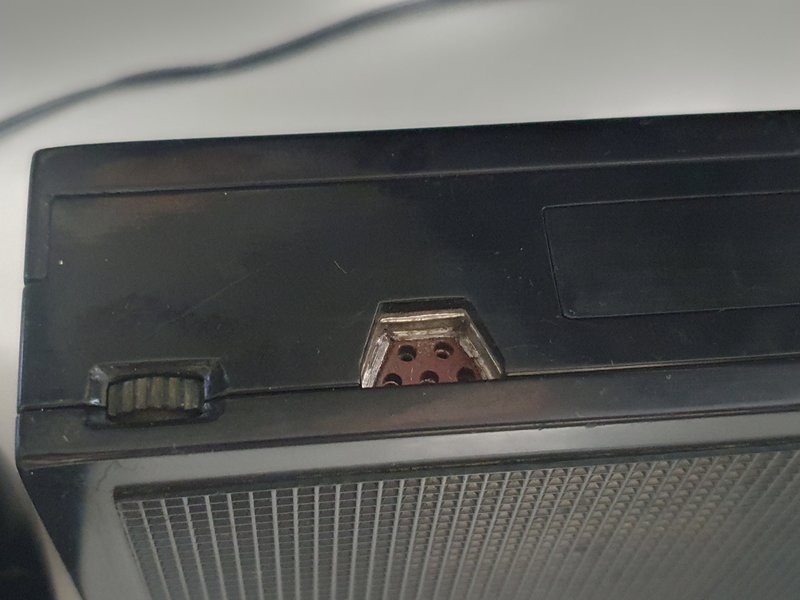

Лично у меня вызывает вопросы только самодельный разъём.
Попробую при случае добраться до ЛПМ.

[Gefest]

Wladimir_TS,
В общем, это что угодно, но не самоделка.
Кнопки отлиты из термопласта прямо на металлические тяги:

Индикатор уровня - микросборка из двух светодиодов:

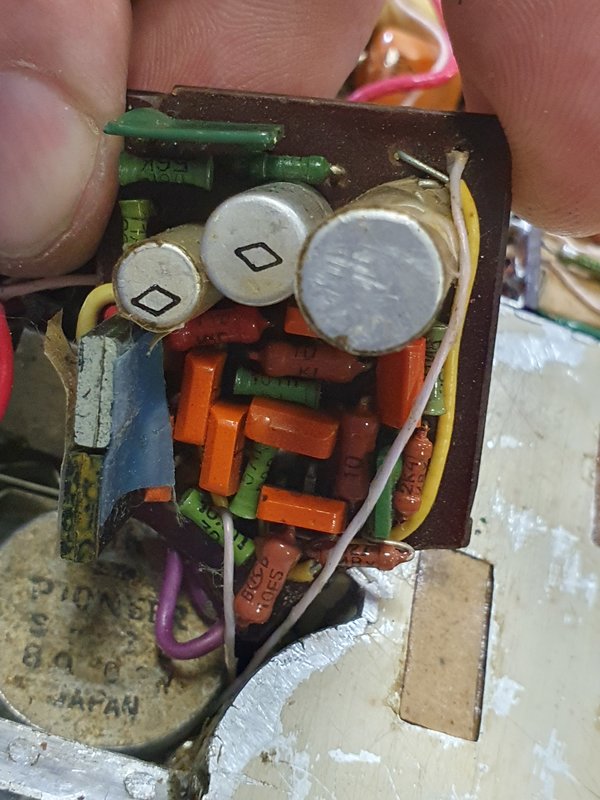

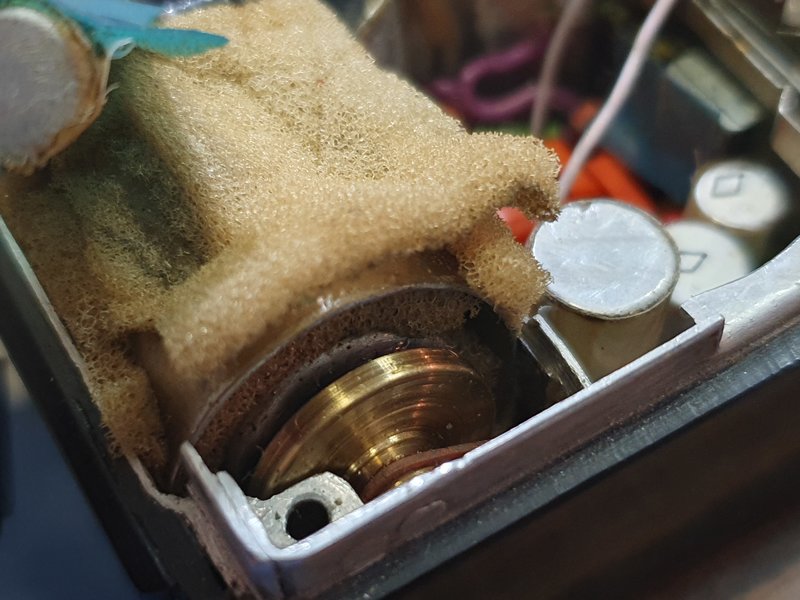

Моторчик в экранирующем стакане:

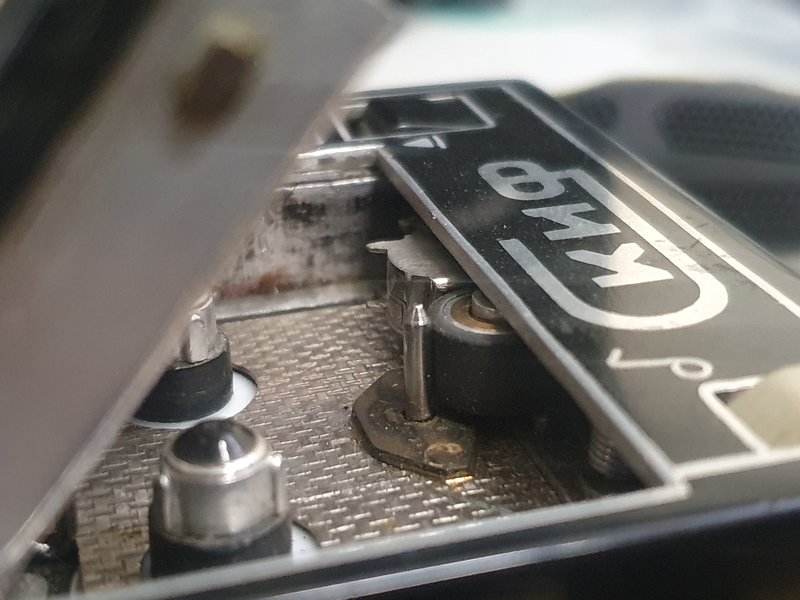

Доставать моторчик не стал, надо было скидывать пассик, а у меня не было уверенности, что смогу быстро надеть его обратно.
Интересно, что динамик японский, Pioneer:

Большинство деталей явно штамповка, имеются характерные замятия на торцах.

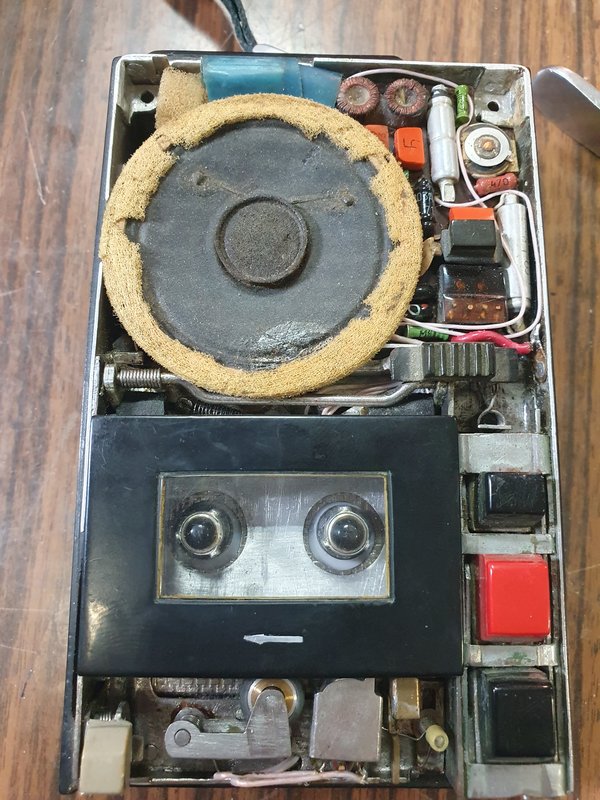

Вид диктофона без верхней крышки:

Да, стирающая головка - постоянный магнит. )

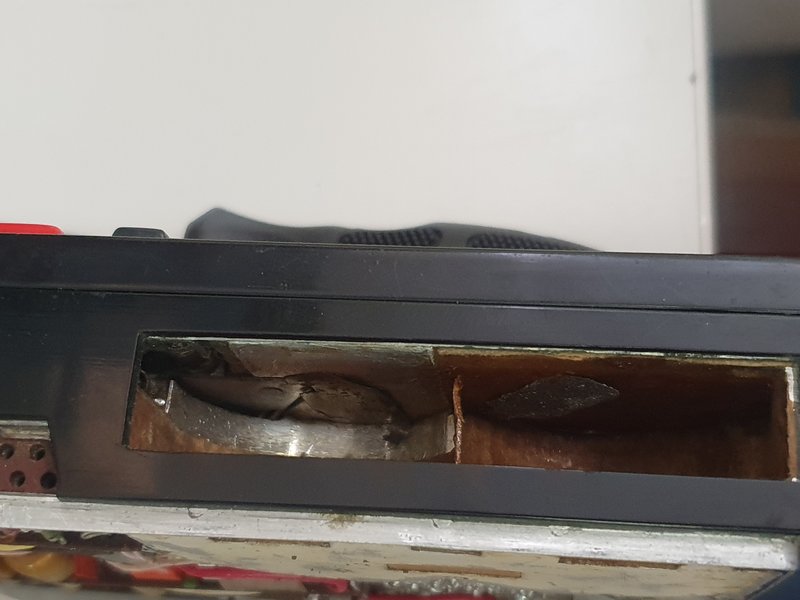

А вот тут можно понять способ изготовления корпуса:

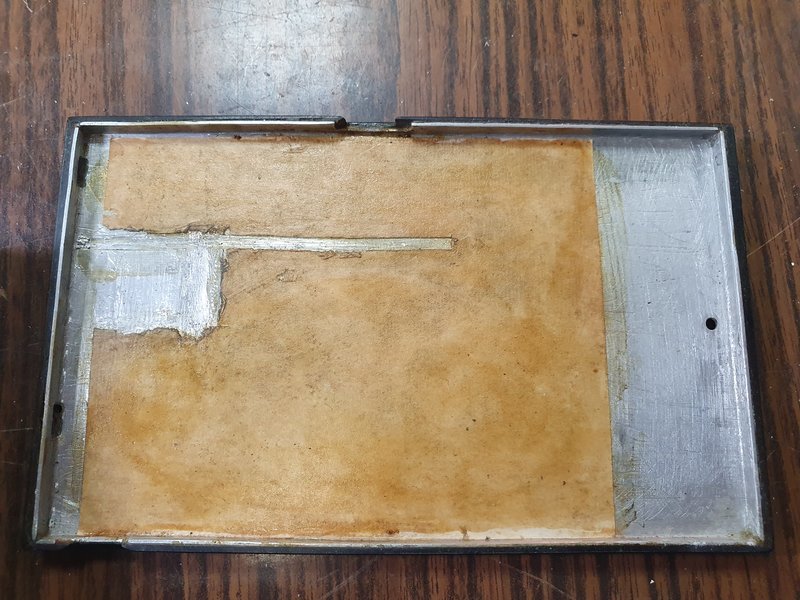

Клёпано-паяное алюминиевое корыто погружали в форму с реактопластом. В результате алюминиевый корпус покрыт слоем чёрного пластика.

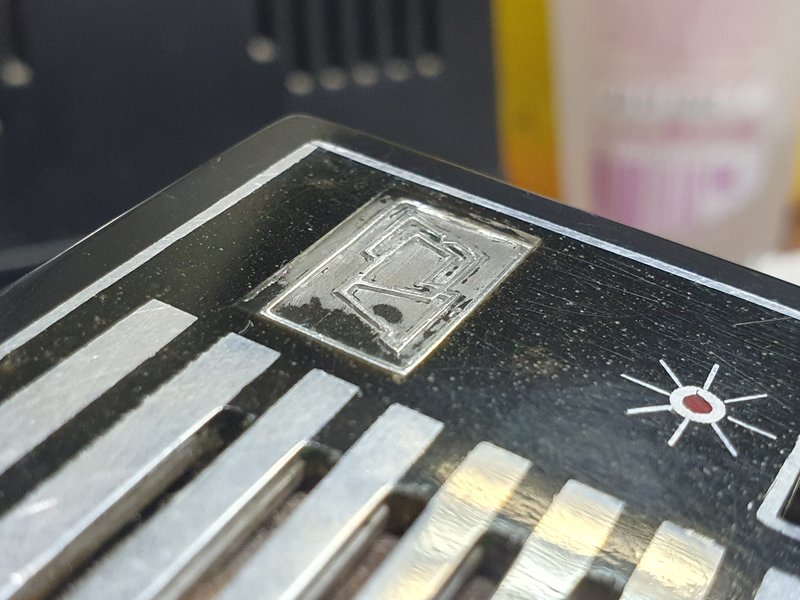

Особенно интересно сделана эмблема Днепропетровского радиозавода, да и вообще лицевая панель:

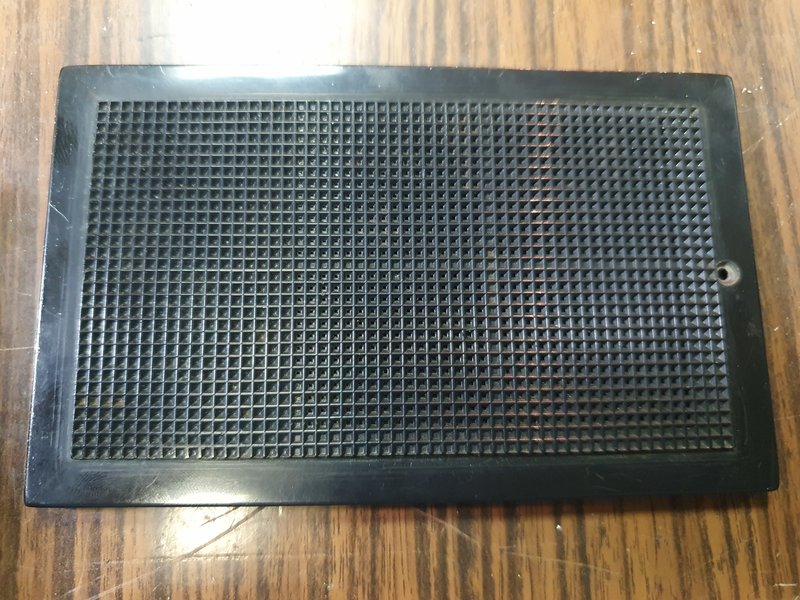

Эмблема рельефная, на алюминиевой пластине. Вообще все белые надписи и декоративные полосы на лицевой панели - похоже, отливка с последующей фрезеровкой. Отлитую из алюминия лицевую панель погружали в форму с чёрным реактопластом, но каким-то способом оставили окно под эмблему. Потом залили окно прозрачным реактопластом.
Аналогично выполнена задняя панель:

Алюминиевое корыто поместили в форму с чёрным реактопластом. Наружная сторона:

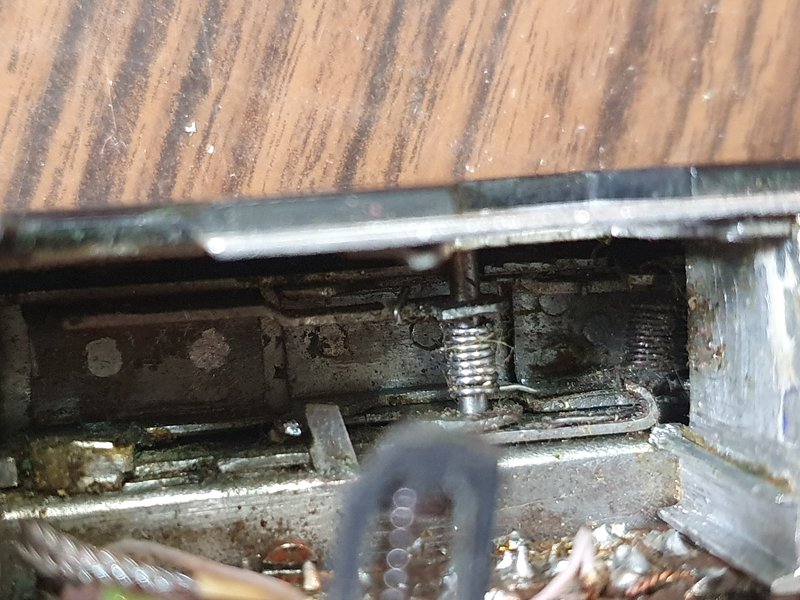

Механизм переключения режимов:

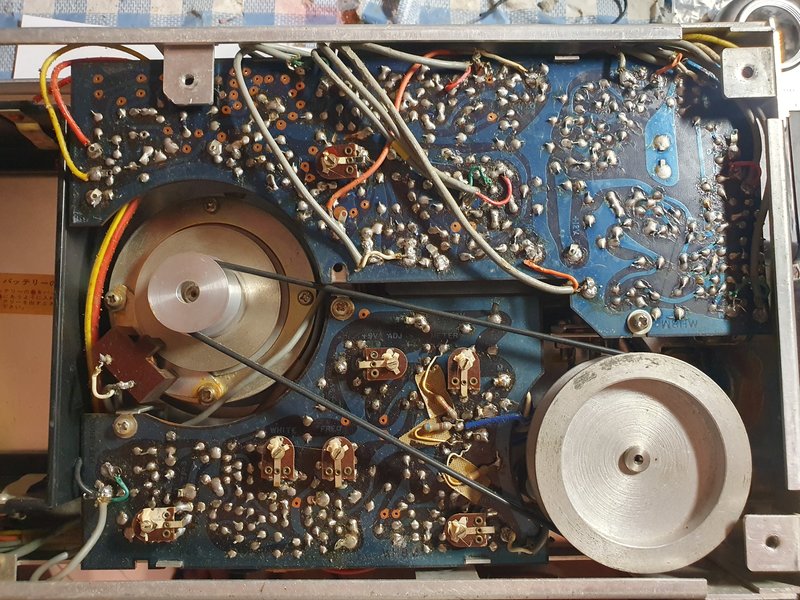

Вид на обратную сторону ЛПМ:

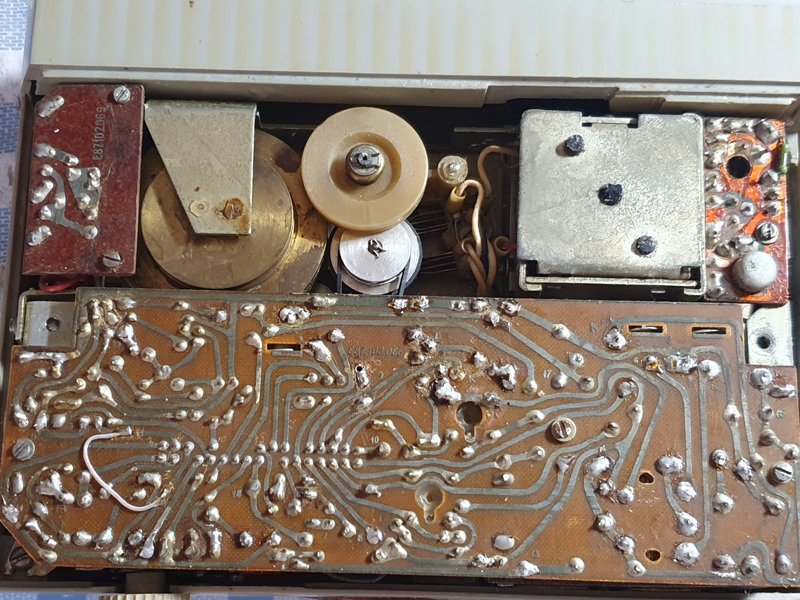

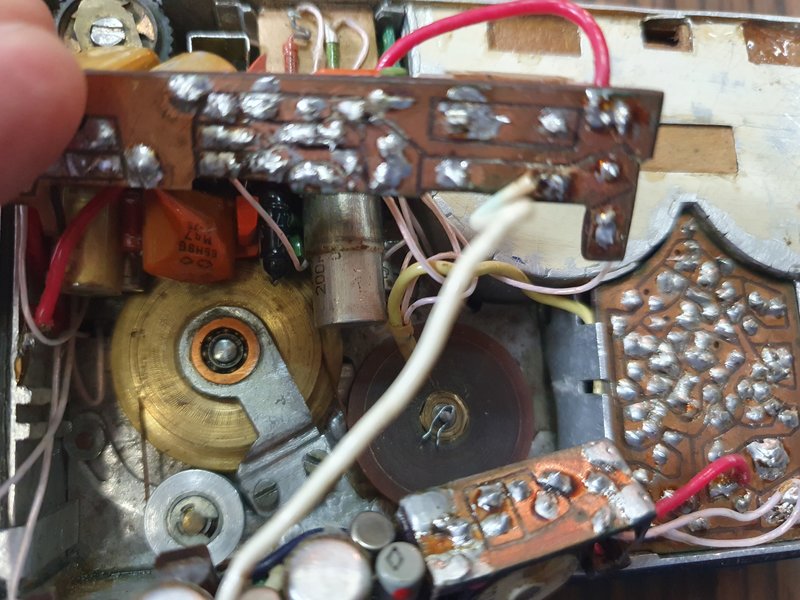

Все платы - явно окончательный вариант, никаких следов перерезания дорожек и никаких перемычек или доработок. Но часть деталей откровенный неликвид, тогда как много что с "ромбиком".

[Tofiq62]

Если и выпускали такой магнитофон то партия была мизерная.ни чего подобного не видел.

[Gefest]

Tofiq62, на досуге полистаю подшивки журнала "Радио" за начало 80х, там могли упомянуть, как новинку. Но, да, скорее всего дальше нескольких экземпляров дело не зашло.

[HORIZON]

Gefest, есть ощущение, что где-то в начале-середине 80-ых было спущено задание на разработку микро-кассетных рекордеров, потому что существует ещё известный "Маяк-микро", который так же был и опытным, и вот это вот чудо, "Ява-микростерео", которое тоже явно изготовлено в заводских условиях:





Только ни один до серии не дошёл

[Gefest]

HORIZON, похоже на то. "Ява-микростерео" выглядит гораздо более приспособленной для серийного производства, чем "Скиф". Кстати, большинство буржуйских извращений на тему микрокассет пришлись примерно на то же время.

[HORIZON]

Gefest, эмблема завода на Скифе кстати идентична эмблеме на радиоле "Мрiя"

[Gefest]

HORIZON, я уже выяснил, это эмблема Днепропетровского радиозавода.

[Wladimir_TS]

Технология изготовления "облицовки" корпуса методом окунания какая-то странная - да и сделать такую "решетку" без внешней формы нельзя. Думаю все-ж в форме отливалось. Предположу, что это всё-ж"франкенштейн" из списанного недоделанного опытного образца (корпус + ЛПМ) и самодельной электроники. Хотя опять-же сие только предположение.

ЗЫ вроде анонсировалась микрокассетная магнитола "Гном" Вроде Радио за 1983 год описание было. Под радиоприемный тракт там даже вроде какие-то микросхемы были разработаны с микромощным питанием в корпусах а-ля 133 серия.

[Gefest]

Wladimir_TS, я и имел ввиду погружение металлической детали в реактопласт, налитый во внешнюю форму. Нечто подобное в конце 80-х видел на опытном производстве на 30-м заводе в Рыбинске. Там, правда, вместо реактопласта использовали окрашенную эпоксидку. Металлическое корыто погружали в эпоксидку, налитую в фрезерованную форму, которая и задавала внешний облик детали.
Да, в основе лицевой панели явно литая алюминиевая деталь.
Да, возможно, электронику какой-то самодельщик слепил из того, что было. Но отсутствуют какие-либо следы отладки или доработки, электронная часть делалась явно по финальной версии документации. Пайки не слишком аккуратные, но не наслаиваются, сделаны одинаково, явно одним человеком и в одно время. Трансформатор ГСП заказной, залит компаундом. Светодиодная сборка заказная, я таких больше нигде не видел. Дросселя на плате управления двигателем залиты воском. Возможно, имелся недоделанный опытный экземпляр с полностью собранной механикой, корпусом, но с нераспаянными платами и неполным набором электронных компонентов. И некий умелец его дособрал.

[Wladimir_TS]

Элементную базу явно собирали "ш миру по шнитке" Разброс элементной базы огромный. ПП явно не заводские. Но корпус действительно слишком сложный для самодельщика. Да и в ЛПМ сложные элементы особенно кнопки. Воск доступен был, а транс ГСП мог быть выдран из какого-то другого "не дожившего" опытного образца. На нем следы лака, а плата не лакирована. Светодиодная сборка похожа на заливку эпоксидкой обточенных светодиодов с последующим обпиливанием, шлифовкой и полировкой, но тут надо заднюю часть смотреть с выводами. Пром образец делали-б в разъемной форме и место вывода выводов будет ровным, а если оно вогнутое - то это заливка в подходящем углублении с постобработкой.

[Gefest]

Wladimir_TS, с резаными таким образом платами сталкивался в КБ в конце 80-х. Когда делали что-то штучное, такое вполне применялось. Просто потому, что если рисовать плату цапон-лаком, а потом травить, то надо было идти в соседний отдел и договариваться об использовании ванны с хлорным железом. )
Кстати, все платы с зенковкой отверстий. Катушка и транс могли быть полачены на этапе изготовления.
ИМХО, слишком сложно для цирка. Если бы я был начальником, и у меня в отделе обнаружился бы такой самодельщик, то я действовал бы в следующей последовательности:
1. Охренел бы от масштабов зарытого в землю таланта.
2. Послал бы самородка на все возможные выставки и конкурсы, где он собрал бы кучу призов и премий.
3. Уволил бы его нахрен с занесением во все чёрные списки, чтобы уникум до конца своей жизни мог устроиться максимум дворником. Ибо негласные лимиты использования казённых ресурсов в личных целях в этом девайсе превышены многократно. )

[Wladimir_TS]

Когда я работал в автопроме у нас опытные платы или рисовали или делали монтаж вообще одножильным медным проводом, который потом крепили компаундами. Отверстия в платах даже не сверлили, а просто пробивали шилом.

А так 3ий пункт много вероятнее. "Самодельшик" - это 100% несун

[Борисович]

Если бы я был начальником, и у меня в отделе обнаружился бы такой самодельщик,

Уволил бы его нахрен с занесением во все чёрные списки,

И какой же Вы дяденька Gefest, ГРОЗНЫЙ.
А ежели бы он был из среднего звена?
К примеру.Это пока маленький был.
А это,когда подрос,в среднем звене то.

Вот как то так

[Gefest]

Борисович, это да, что позволено Юпитеру...
Знакомому начальнику цеха, ныне покойному, в конце 80х сделали титановый кузов для его Москвича взамен сгнившего...

[Gefest]

Доооолго искал этот видик:

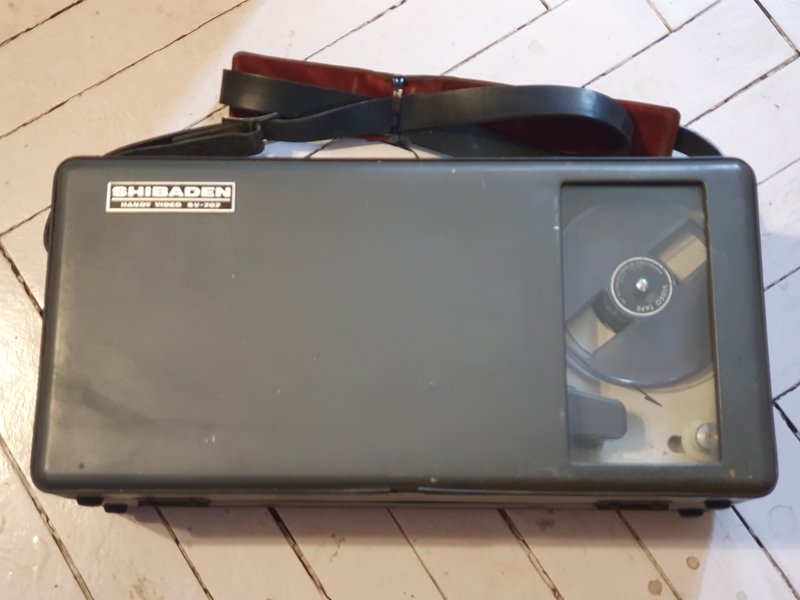

Чёрно-белый видеомагнитофон Shibaden SV-707, производился в 1969-м Shiba corp, дочерней компанией Toshiba. (Фирма Shiba занималась оборудованием для телестудий) Работал в собственном формате. Единственный режим работы - запись. Перематывать и воспроизводить отснятое видео предполагалось на стационарном видеомагнитофоне той же фирмы, SV700 или SV800. Особенность формата - широкая полоса пропускания, 5 МГц, что позволило добиться эфирного качества видео в формате 30 кадров в секунду. Это было достигнуто за счёт большого диаметра БВГ и увеличенной по сравнению с конкурентами скорости движения ленты. После того, как японская комиссия по телевидению и радиовещанию приняла EIAJ в качестве стандарта для видеоленты шириной 1/2 дюйма, Shiba перешла на выпуск совместимой с новым форматом модели SV550, которая, соответственно, имела стандартную для EIAJ полосу пропускания, таким образом преимущество перед конкурентами в качестве изображения было утрачено.

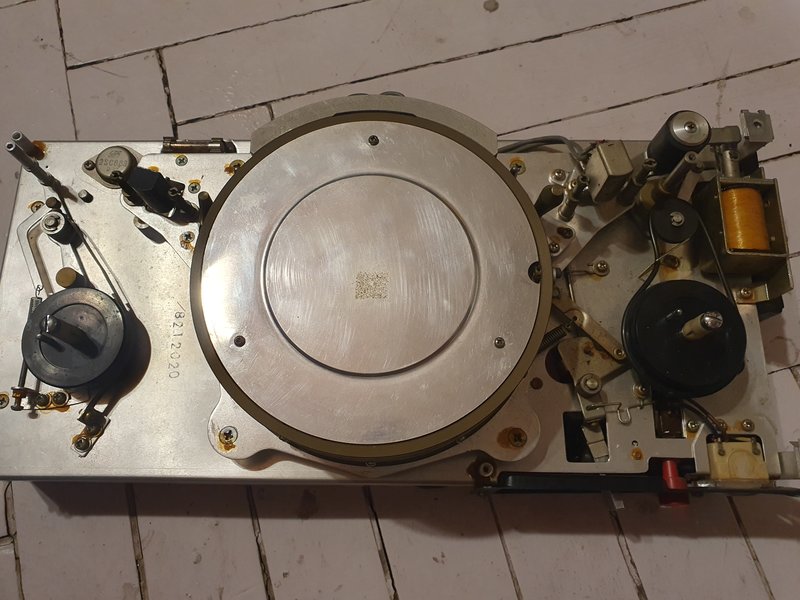

Ведущий двигатель совмещён с БВГ. С него уже ремённый привод на тонвал:

Увы, штатной телекамеры пока добыть не удалось, буду искать. (Разъём стандартный, теоретически можно подключить камеру Sony, Panasonic, JVC или Akai) Ну и, наверное, надо будет со временем приобрести и стационарный аппарат этого формата.

[Wladimir_TS]

Чем-то неуловимо напоминает магнитофон-игрушку "Электрон"

[Gefest]

Wladimir_TS, особенно ценой, этот видик стоил, как автомобиль. ))

[HORIZON]

Gefest, отличное приобретение! Непопулярные видео-форматы это всегда очень интересно.

[Gefest]

HORIZON, спасибо!

[Gefest]

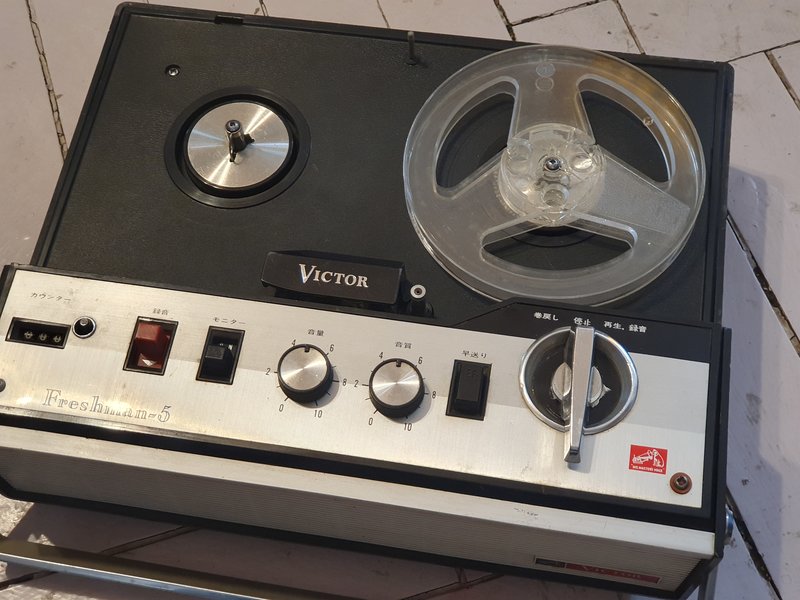

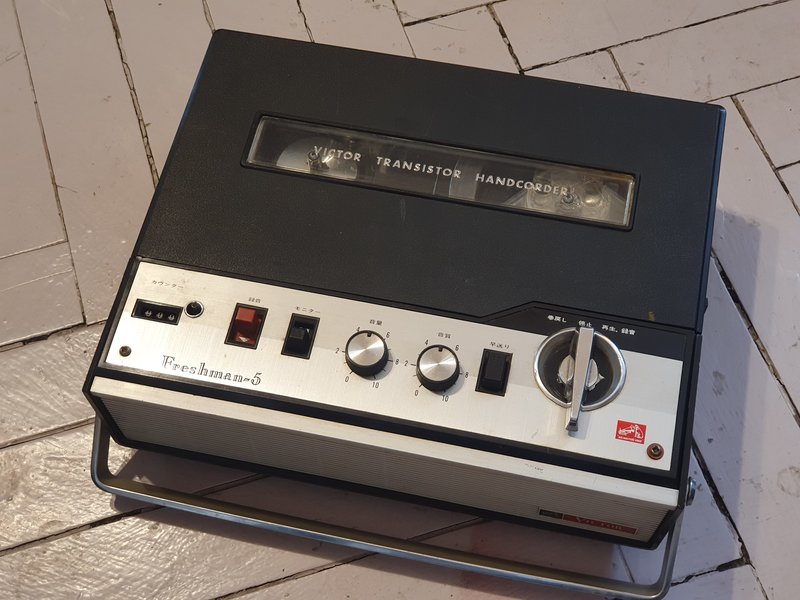

Первый Victor в коллекции:




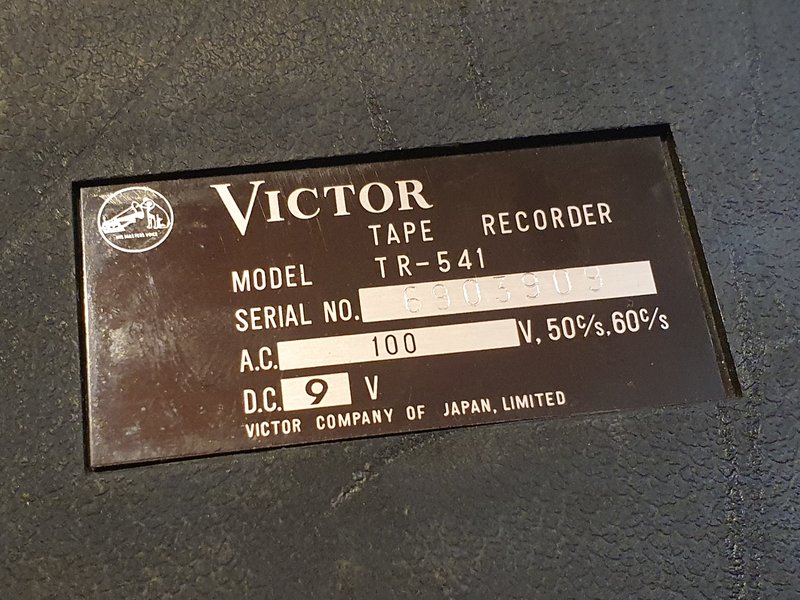

Версия для внутреннего рынка Японии, все надписи крякозябрами.

[Valkyr2003]

Красавец! Люблю технику Victor.

[Gefest]

Valkyr2003, говорим - Ленин, подразумеваем партия, тьфу, говорим Victor, подразумеваем JVC.

[Valkyr2003]

Э-э, вот уж нет. Для меня Victor - это именно 100-вольтовая техника, сделанная в Японии для Японии.

[Gefest]

Valkyr2003, JVC - Japan Victor Company. )) Вообще слышал мнение, что отсутствие некоторых фич в экспортных версиях было связано с необходимостью хоть как-то компенсировать затраты на ввозные пошлины. Плюс конкуренция на внутреннем рынке в 70-е была ого-го, нужно было крутиться.

[Valkyr2003]

Valkyr2003, JVC - Japan Victor Company. )) Вообще слышал мнение, что отсутствие некоторых фич в экспортных версиях было связано с необходимостью хоть как-то компенсировать затраты на ввозные пошлины. Плюс конкуренция на внутреннем рынке в 70-е была ого-го, нужно было крутиться.

Я знаю расшифровку аббревиатуры JVC В Японии продавался Victor, JVC был для "rest of the world". Но давайте я не буду больше засорять Вашу тему, она все-таки не о маркетинге и торговых марках. У Вас отличная коллекция, желаю удачи в пополнении и всегда слежу за обновлениями!
