Алексей, Москва. Коллекция портативных магнитофонов

Сообщение

Alexandr · #351

Алексей, с наступающим! Хорошо отметить и пусть следующий год принесет уникальные находки!

Vlad Timan · #352

Gefest писал(а): ↑
24 дек 2021, 15:38
19-го декабря умер Евгений Vintage Technics, владелец одной из крупнейших в России коллекции портативных катушечных магнитофонов.
http://vintage-technics.ru/
Увы, больше обновлений на этом сайте не будет.
Вечная память!

Офигеть... Лично знакомы были... Обменивались аппаратами... Земля пухом...

Gefest · #353

Alexandr, Александр, спасибо! И Вам новых находок в Новом Году!
Vlad Timan, так-то ожидаемо, здоровье у него пошаливало последние годы... Но всё равно внезапно...

Gefest · #354

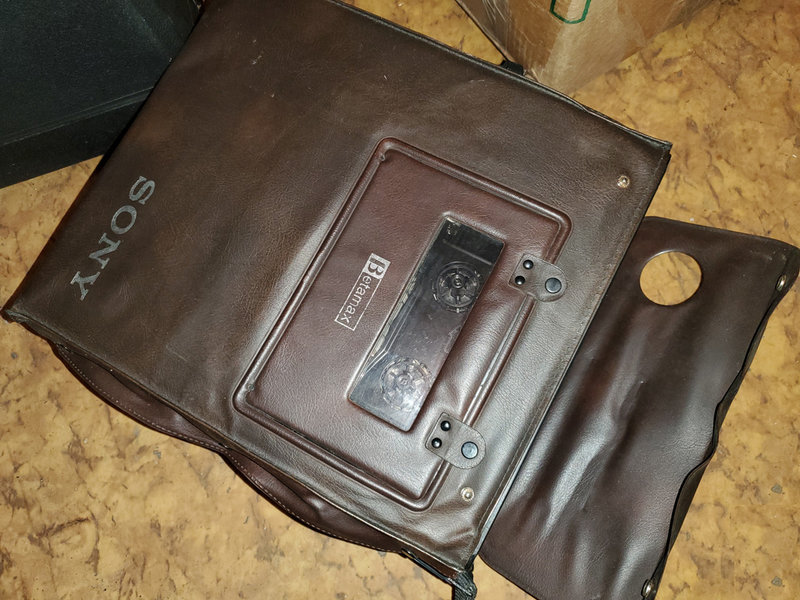

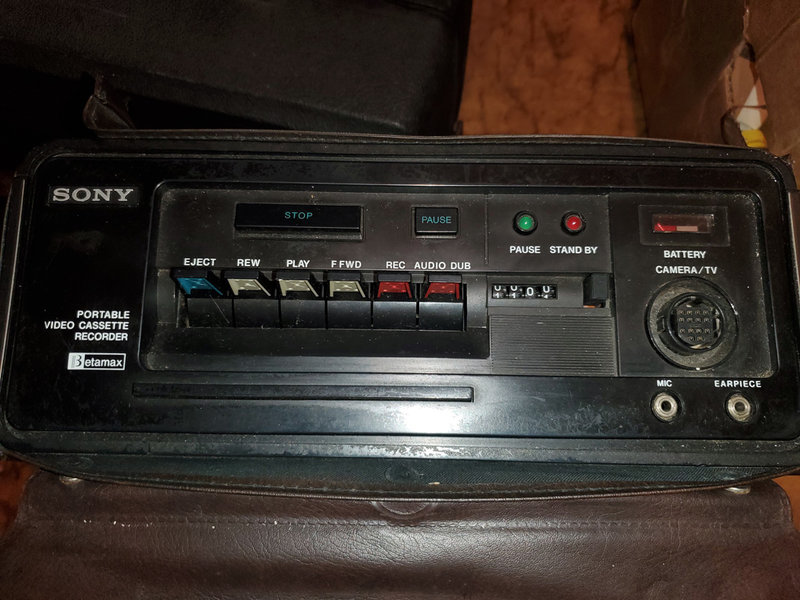

Ещё один Betamax в коллекции, на этот раз от Sony. Комплект из камеры HVC-3000P и видеомагнитофона SL-3000E. Формат PAL.

Gefest · #355

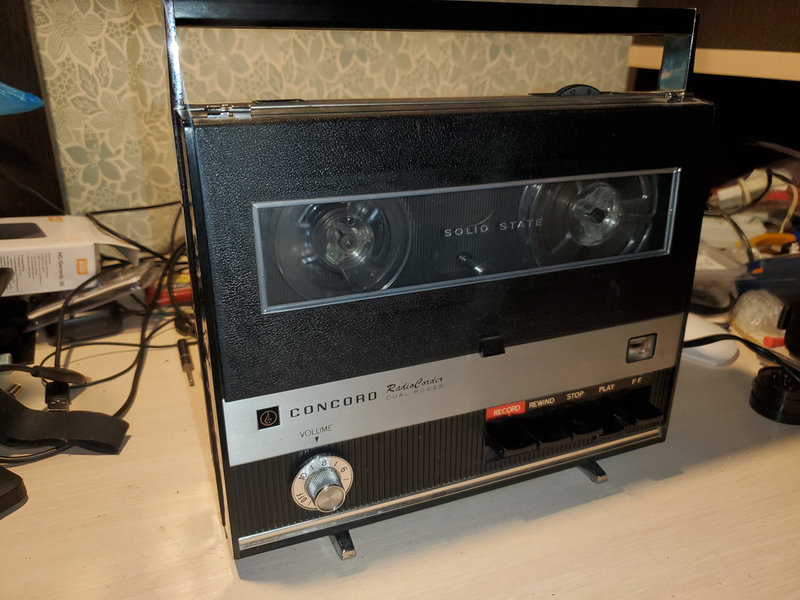

Ещё одно приобретение, японец Concord F90 Radio Corder:

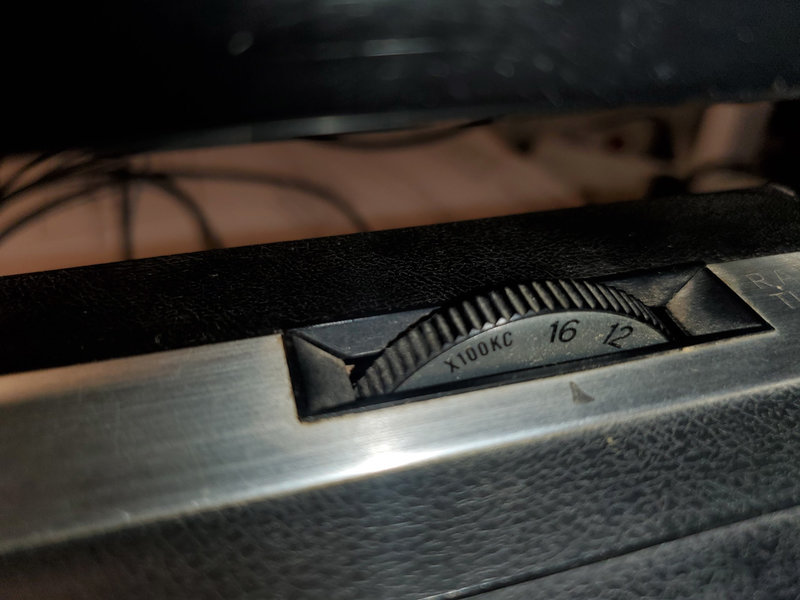

АМ-радиоприёмник в наличии:

Переключатель режимов:

ЛПМ спереди:

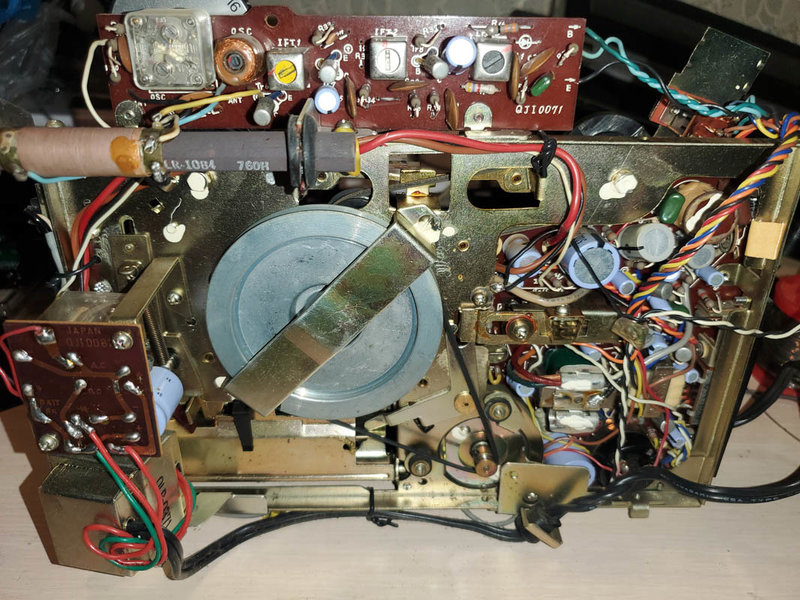

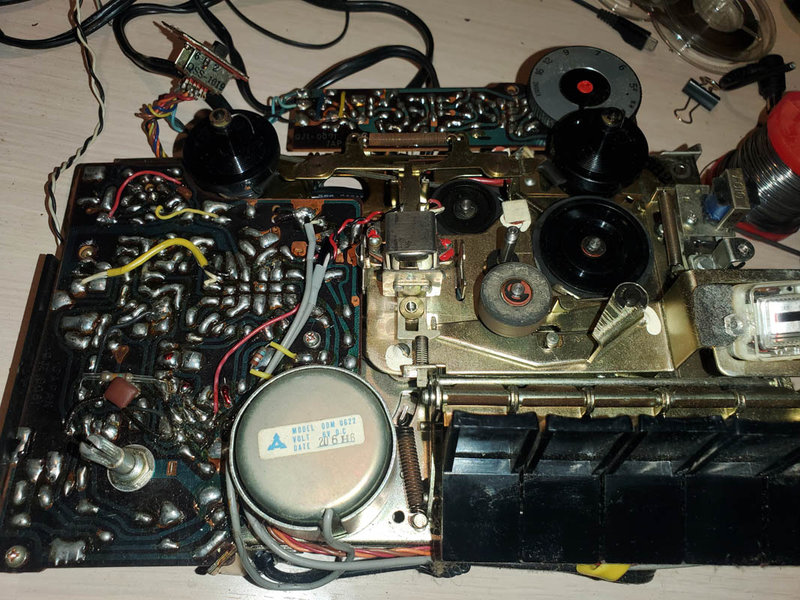

ЛПМ сзади:

Некоторые технические решения неуловимо напоминают портативные катушечники AIWA. Будем считать это совпадением, т.к. отсутствует основной родовой признак Айв - плоский ремень из резинки от трусов.
Привод тонвала - пассиковый, привод правого подкатушечника - роликовый, привод левого подкатушечника - ролик и пассик. Аппарат довольно компактный, максимальный диаметр катушек 80 мм. Есть встроенный сетевой трансформатор.
Проблемы стандартные для портативных магнитофонов тех лет: растянувшиеся пассики, задубевший прижимной ролик, конкретно так хрипящий регулятор громкости. А в остальном, прекрасная маркиза... Разве что в АМ-диапазоне радио ничего, кроме помех, не ловит. Было бы чего ловить, радиостанций нужной мощности там давно нет...
На маленькой шестисантиметровой катушечке оказалась забавная запись на английском языке (2 дороги, 4,75 см/сек): сначала дочь записывала, как её дед играл на губной гармошке (судя по репликам деда, английский для него не родной, присутствовал сильный акцент). Потом отец с матерью записывали сына, который только начал разговаривать, в результате чего говорили, в основном, они. Причём в процессе мать довольно неплохо спела сыну первый куплет Ring Of Fire Джонни Кэша. В следующем фрагменте кто-то из родственников дал реальный мастер-класс художественного свиста. Дальше мать под гитару и этот самый художественный свист весьма-весьма недурно спела популярный в начале 60-х блюз и пару госпелов. Затем трёп компании из 5-6 человек, причём попался забавный диалог:
- Я тут видел по телевизору, как четыре англичанина шикарно исполнили песню Мадди (явно имелся ввиду Мадди Уотерс), у них очень хорошие голоса.
- Как называются?
- Не помню, что-то типа странники (wanderers), может Роллинг Стоунз (один из вариантов перевода rolling stones - бродяги, странники).
Потом компания под гитару и художественный свист спела ещё один госпел, причём голос матери сильно выделялся в лучшую сторону на фоне остальных. Дальше пару вещей исполнил отец семейства, но заметно хуже, хотя для застольных песен исполнение было очень даже ничего.
В общем, магнитофоном владела весьма музыкальная семья. Судя по трёпу, мать была директором или замдиректора школы(в одном месте её называют principal, в другом - vice principal), а отец - прорабом на стройке (проскакивает foreman, плюс в общении с сыном есть фраза, мол, когда мама завтра пойдёт в школу, папа возьмёт сына на стройку и покатает на тракторе). Семья жила где-то в Портленде - в трёпе упоминается собственно Портленд и ряд окрестных городков. Запись, видимо, относится к середине 60-х.
Надо будет оцифровать.
Пы-сы: коллеги, у меня одного фотки по полчаса грузятся на сайт, или это у всех так?

tml1984 · #356

О интересная запись к магнитофончику!

Gefest · #357

tml1984, гы, они там ещё Битлз обсуждали, игра слов что-то типа: у нас в штатах таких "жуков", как лайна за баней.

Gefest · #358

Хорошо сохранившаяся Аврора-стерео, приобрёл на соседнем форуме:

tml1984 · #359

Отлично, вроде как первый выпуск!

Gefest · #360

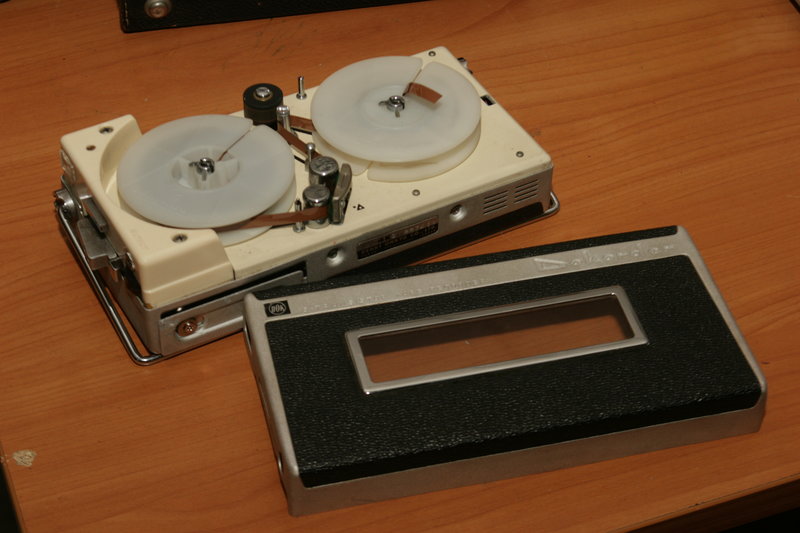

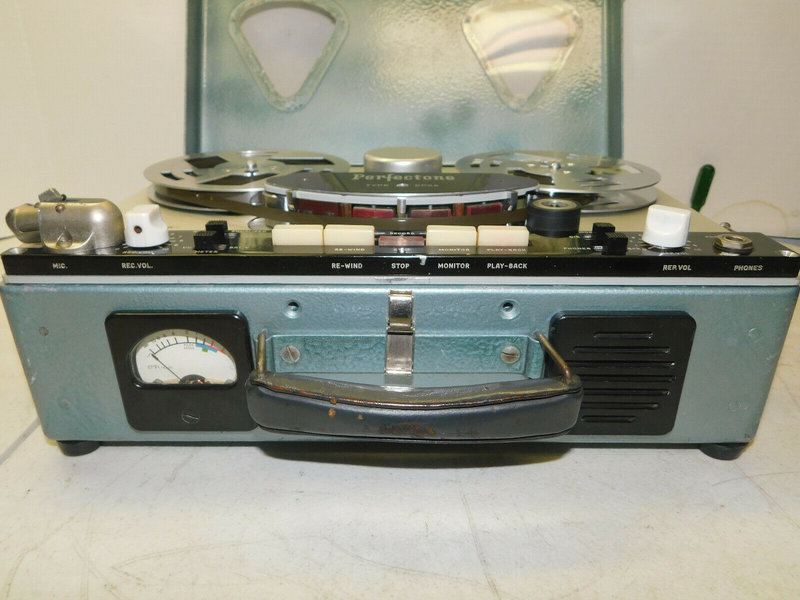

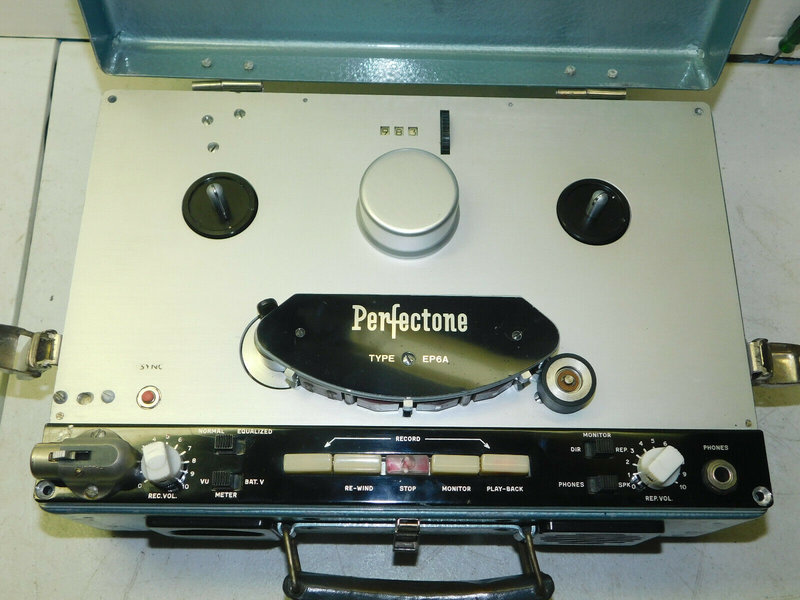

Дооолго я его искал... Да вот же он! Швейцарский магнитофон Perfectone EP6A:

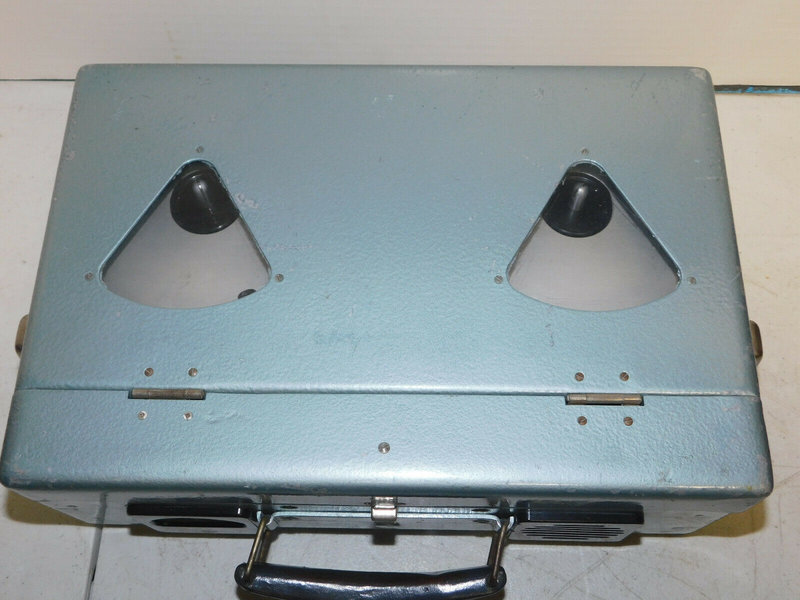

Глазастенький:

Послужил прототипом для первого Ритма.

Магнитофон был предназначен для записи саунд-треков к фильмам, и имел канал пилот-тона. Монофонический, запись на всю ширину ленты. Скорость движения ленты 19 см/сек.
Следующая версия этого девайса, Perfectone EP6A2, у меня уже есть, на чём тему Перфектонов можно считать закрытой.

Alexandr · #361

Поздравляю с прекрасной обновкой!

#362

Поздравляю с великолепной находкой!! До сего дня только у меня в России было 2 аппарата .

Gefest · #363

Alexandr, большое спасибо! И Вам удачных приобретений!
RV3DOI, большое спасибо! Теперь и я вступил в клуб.

)) Если что, у меня ещё один немного уставший EP6A2 лежит в качестве донора. Понадобятся запчасти - пишите.

tml1984 · #364

Тогда уж Сонаты 1) КрасавеЦ!

Gefest · #365

tml1984, не, Максим, у Сонаты 1 и 2 очень мало общего с Перфектоном, за исключением внешнего вида панели ЛПМ. Первый Ритм сильно ближе к оригиналу, но и у него, как минимум, ведущий двигатель расположен иначе.

Gefest · #366

Получил из Голландии 4 новенькие катушечки для магнитофона Maihak MMK3, в родных упаковках:

Даже интересно, где это они валялись невостребованными почти 70 лет?!

tml1984 · #367

Ух, красотааа

#368

Gefest писал(а): ↑
16 янв 2022, 22:47
Если что, у меня ещё один немного уставший EP6A2 лежит в качестве донора. Понадобятся запчасти - пишите.

Спасибо!!

Gefest · #369

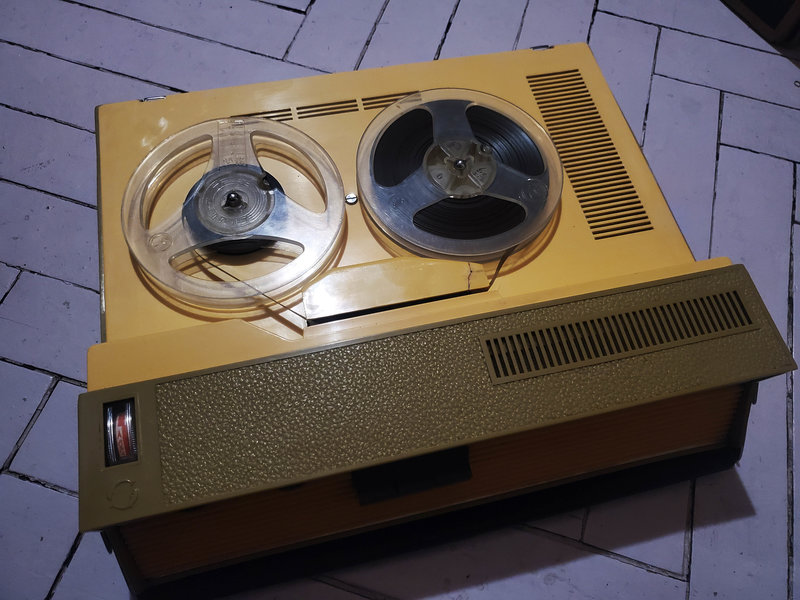

Приобрёл неплохо сохранившийся Дельфин, большое спасибо камраду tml1984 за наводку!

Изготовлен в 1971-м году, мдаааа... Весь мир уже завязывал с портативными катушечниками, а в СССР только вошли во вкус.

Alexandr · #370

Мои поздравления! Удачная покупка.

AlexanderFF3 · #371

Здравствуйте! Ссылка на неизвестного с первой страницы. http://rw6ase.narod.ru/00/mg_katp/let_mysch.html

Gefest · #372

AlexanderFF3, Добрый день! Харченко на своём сайте ссылается на описание этого диктофона, сделанное покойным Евгением Рассохиным. И целиком копирует это описание. Причём Евгений не смог выяснить название диктофона, хотя и выяснил производителя. И я не смог. А вот Харченко смог, только вот есть основания не доверять. Поэтому пусть пока побудет неизвестным.

Rossttov (Анатолий) · #373

, Такое увидел:

Gefest · #374

Rossttov (Анатолий), да, есть у меня пара таких.

Прикольные машинки. Но не без нюансов.

Gefest · #375

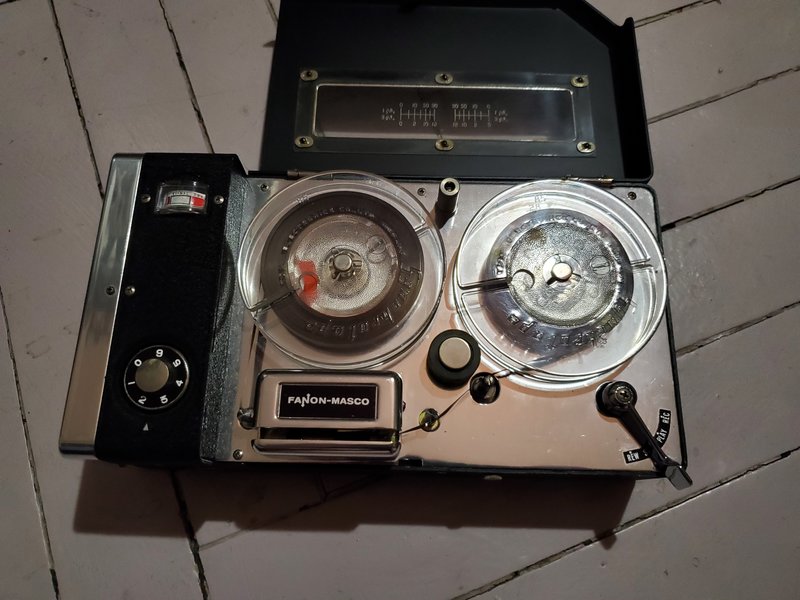

Очередной "кирпичик" в коллекции, 17-й по счёту, Fanon Masco FTR-2:

Фирма Masco electric была основана в Нью-Йорке в 1947-м году. Название расшифровывается как MArk Simpson COmpany. Фирма производила усилители мощности и профессиональные тюнеры. В конце 50-х произошло слияние с Fanon electronics (усилители, динамики и АС) так появилось название Fanon/Masco. Однако в начале 60-х у фирмы начались проблемы, и она влезла в блудняк с импортом из Японии продукции тамошних гаражных фирмочек. Японцы в 60-е для упрощения доступа на рынок США и Канады покупали торговые марки разорившихся американских фирм за мелкий прайс оптом и в розницу. Соответственно, ничего американского, кроме названия, в данном магнитофоне нет.

Alexandr · #376

Поздравляю с очередной "вкусняшкой"!

Gefest · #377

Alexandr, спасибо!

Gefest · #378

Собрал кучу всякой видео-экзотики, а вот до приобретения какого-нибудь раннего портативного VHS-а всё как-то руки не доходили.

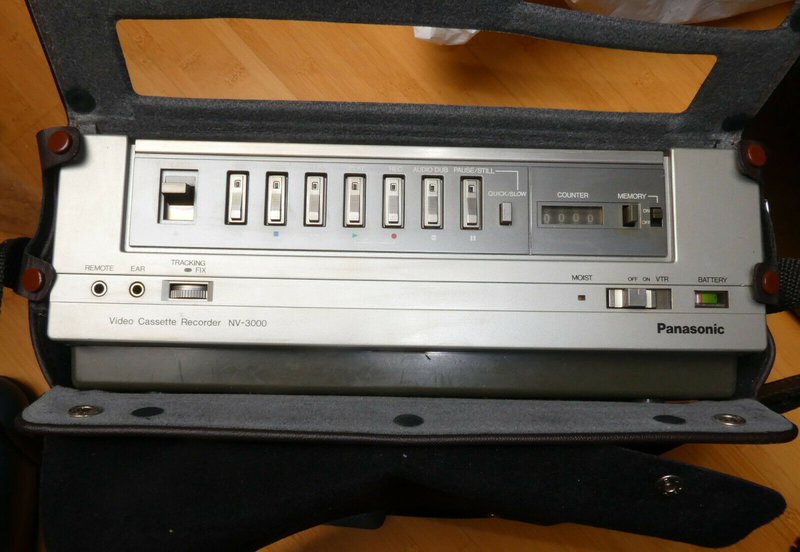

Наконец, исправил это упущение. Panasonic NV-3000:

С ним тюнер-зарядное устройство NV-V300:

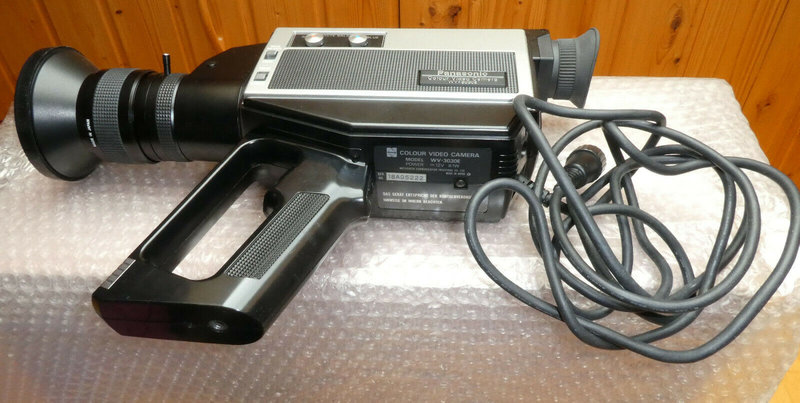

И телекамера WV-3030E:

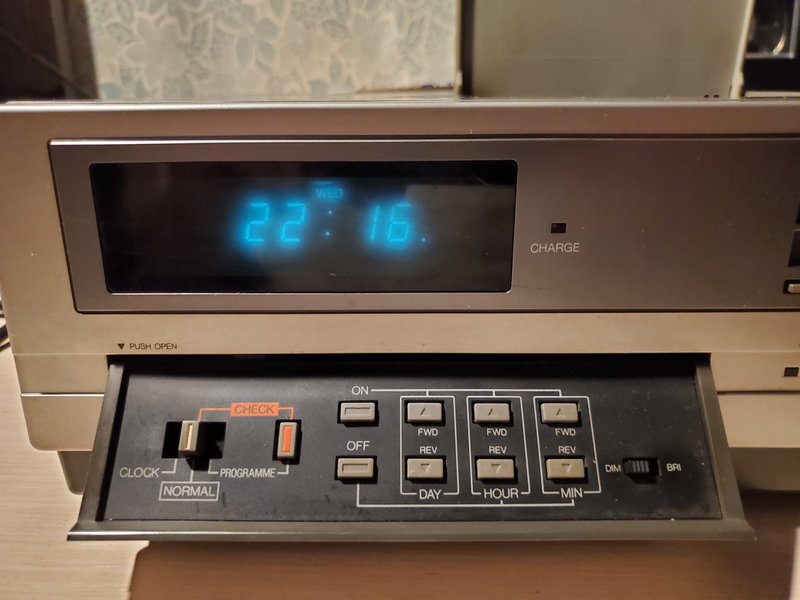

Включил тюнер, часики заработали сразу:

Приём есть, правда комплект работает в системе PAL, так что цвета нет.
Включил камеру, сигнал на выходе есть, а вот видоискатель того, нижний край изображения завёрнут (проблемы с кадровой), и картинка после очередного включения пропала, только светлое поле, хотя на контрольном мониторе всё как надо.

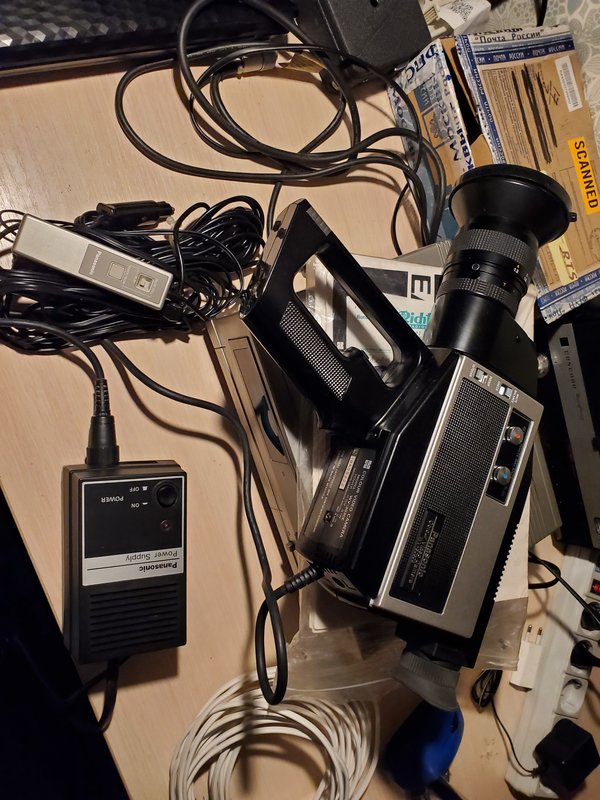

В сумке оказалось куча всего, включая ПДУ и отдельный блок питания для телекамеры с аудио и видеовыходом:

А так же вся документация:

В том числе товарные чеки:

Получается забавная картина - некий херр Густав Богиллен (имя-фамилия закрашены, но при желании прочитать можно) из города Гельзенкирхен (северный Рейн-Вестфалия) почти ровно 40 лет назад (20.02.1982) купил комплект из камеры WV-3030E, блока питания к ней, стационарного VHS-видеомагнитофона Panasonic WV7200 и пульта ДУ за 7400 немецких марок (это тогда было чуть больше 3000 долларов). Но через два дня херр Густав передумал и принёс стационарный видик с пультом обратно. Доплатил 298 марок, и поменял его на портативный видик NV3000 с тюнером NV-V300 и дополнительным аккумулятором.

tml1984 · #379

Не бедный херр

Gefest · #380

tml1984, да, херр был весьма состоятельный...

Gefest · #381

Война-войной, а обед по расписанию.
Кажется, я нашёл номинанта на конкурс "самая бессмысленная функция в магнитофоне"!

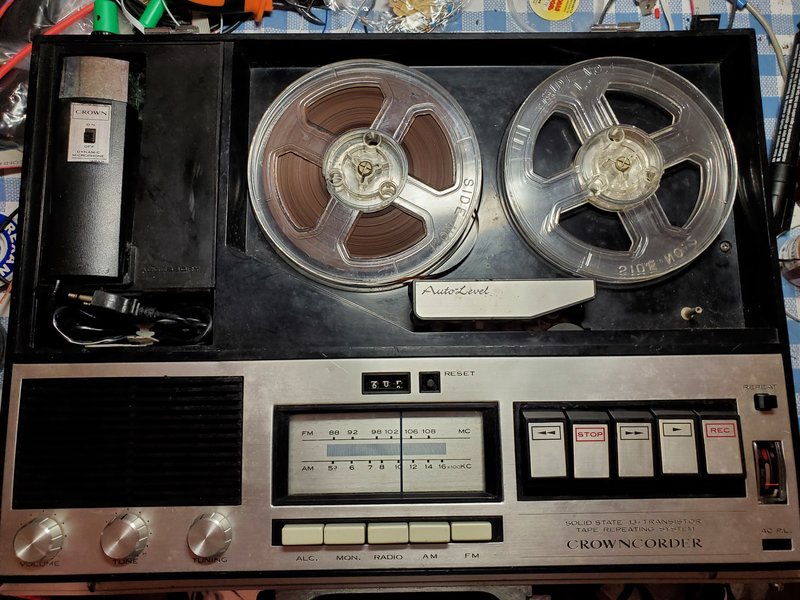

Crowncorder CRC-6250F:

Катушечная магнитола. Приёмник работает в AM и FM диапазонах. Магнитофон двухскоростной, 4,75 и 9,5 см/сек. Скорости переключаются съёмной насадкой на тонвалу.
Слегка потрёпан жизнью, но ещё ничего. Механизм крутится, магнитофонная часть издаёт звуки, но моторчик, увы, не держит скорость - нужна профилактика. Радио, к сожалению, мертво.

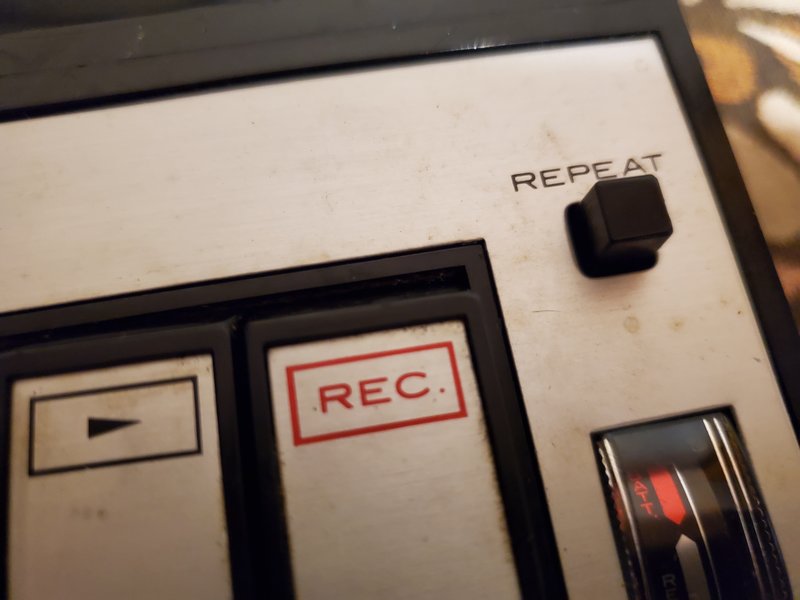

На лицевой панели присутствует забавная кнопочка:

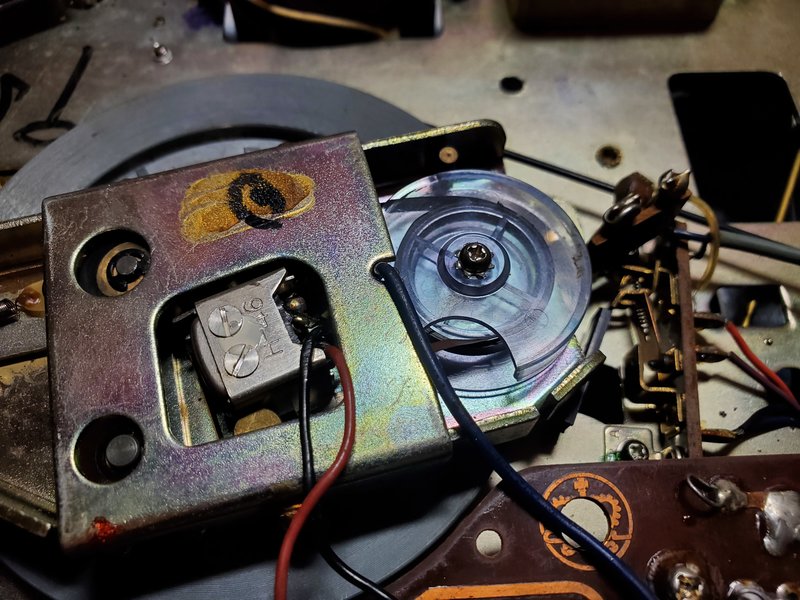

И не менее забавный механизм имеется на обратной стороне тонвала:

А это опция такая, на закольцованную магнитную ленту можно записать, а потом воспроизвести 15-ти секундное сообщение. Сначала я думал, что этот магнитофон можно использовать, как телефонный автоответчик, и несъемный картридж с закольцованной лентой предназначен для записи приветствия, но нет, ничего подобного.
В руководстве по эксплуатации описан процесс записи на эту закольцованную ленту:
1. Найдите на катушке начало фрагмента фонограммы, которую вы хотите записать.
2. Нажмите клавиши Play и Repeat.
3. Помните, максимальная длительность копируемого фрагмента 15 секунд.
4. По завершению записи нажмите клавишу Stop и отожмите клавишу Repeat.
5. Теперь можно прослушать скопированный фрагмент, нажав клавишу Repeat.
То есть, запись на закольцованную ленточку возможна только с катушки, напрямую с микрофона или с радио записать нельзя.
Для чего можно использовать эту функцию, руководство по эксплуатации умалчивает... А ведь ради неё в магнитофон вкорячили дополнительную комбо-голову, прижимной ролик и полноценные раздельные УВ и УZ!

Deni · #382

Gefest писал(а): ↑
25 мар 2022, 23:17
Катушечная радиола.

Магнитола жеж...

Gefest писал(а): ↑
25 мар 2022, 23:17
Для чего можно использовать эту функцию, руководство по эксплуатации умалчивает...

Позывные пионер.. тьфу.. скаутского лагеря... "Рота, подъем!" в радиорубке палаточного лагеря...

Alexandr · #383

Интересный аппаратец. Не видел такой. Мои поздравления!

Gefest · #384

Deni, да, Вы правы, магнитола.

Поправил.
Даже в скаутском лагере, помимо "рота, подъём", есть ещё куча других команд, начиная от "на обед стройся" и заканчивая "там вожатая голая загорает!" И это всё в 15 секунд никак не влезет!

))
Alexandr, спасибо! Так-то эти магнитолы в штатах иногда всплывают, но последнее время нечасто.

Gefest · #385

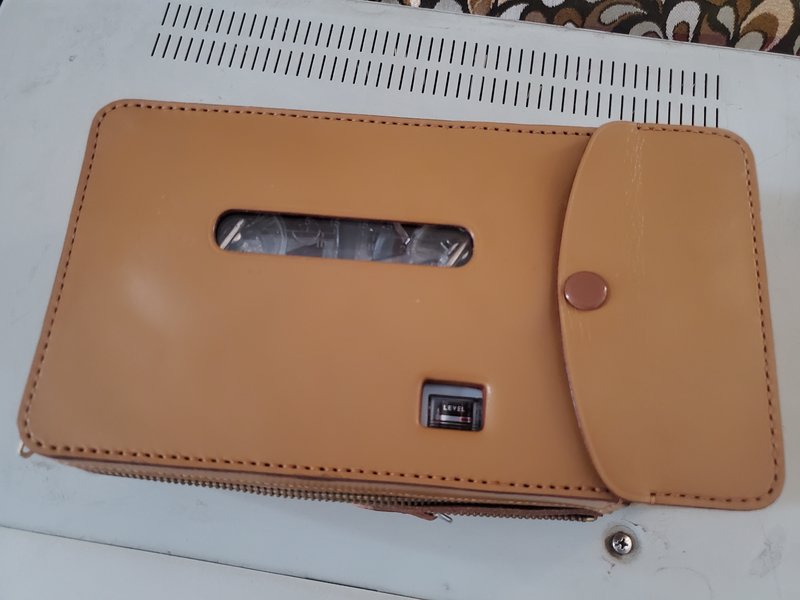

Клевый чехольчик:

Внутри очередной "кирпичик", в моей коллекции он 18-й по счёту:

В комплекте наушник и ремень:

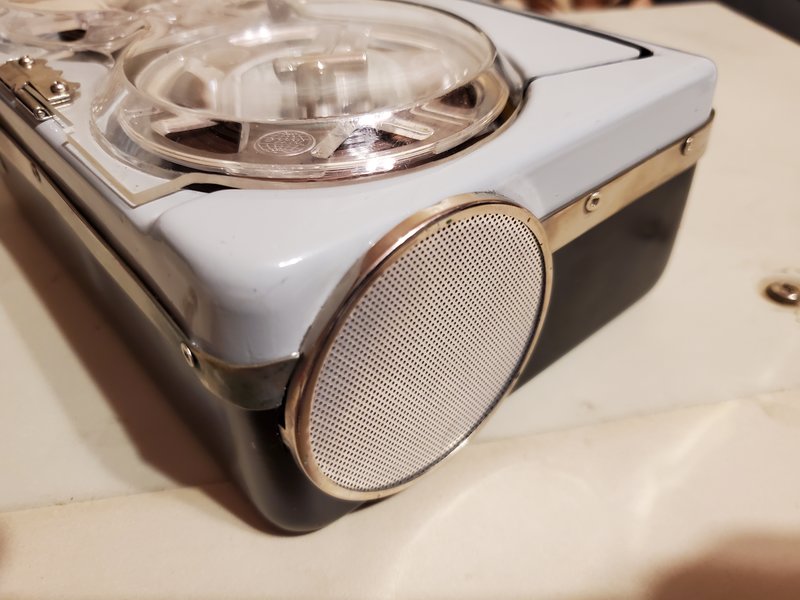

Интересный вариант расположения динамика:

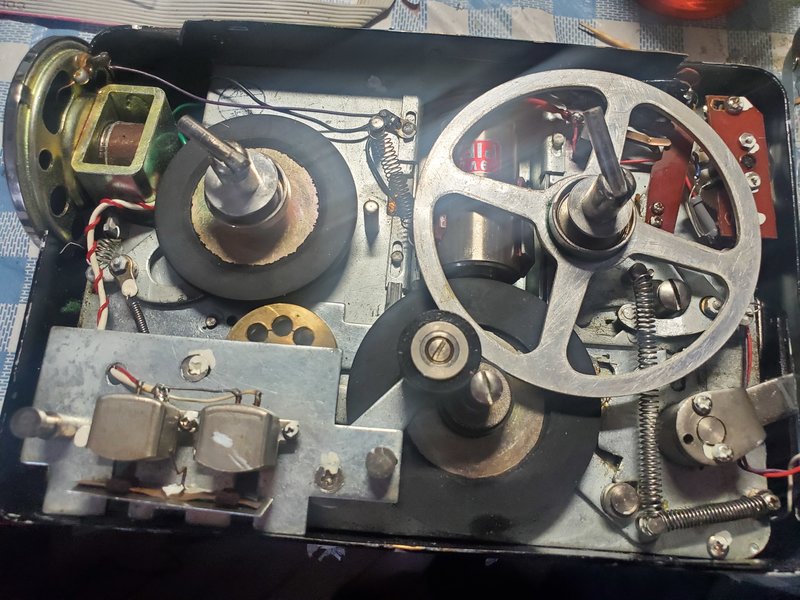

ЛПМ вполне себе типовой, но из ранних:

Есть ряд отличий от остальных "кирпичиков":
1. ЛПМ односкоростной - нет ни переключателя скоростей, ни съёмной насадки на валу.
2. Двигатель не имеет дополнительного коллектора для подключения внешнего помехогасящего конденсатора к центробежному стабилизатору.
3. Совершенно нетиповые для "кирпичиков" замки катушек а-ля EMI, причём подкатушечники имеют подпружиненные площадки, за счёт чего катушки прижимаются к замкам снизу. Такой способ фиксации катушек вижу впервые.
Увы, никаких шильдов на аппарате не сохранилось, да, похоже, и не имелось. Удалось найти внутри маркировку Nitto, но не факт, что это название магнитофончика.
Питание раздельное, 9В (6х"АА") на моторчик и 6В (4х"АА") на схему.
Подал питание, мотор закрутился, но из-за деградации резинки, фиксирующей моторчик в каретке, нет фрикционного сцепления мотора с тонвалом. Аналоговая часть, увы, не подаёт признаков жизни, что, впрочем, типично для "кирпичиков" - японские электролитические конденсаторы тех лет не отличались ни качеством, ни надёжностью. Ну и присутствует ещё одна типовая проблема "кирпичиков" - пролежень на резинке тонвала, что при работе даёт тыгыдым-тыгыдым-тыгыдым.

Alexandr · #386

Интересный "кирпичик". Мои поздравления!

Gefest · #387

Alexandr, спасибо, продолжаю наблюдение.

)

Gefest · #388

Не по теме коллекции, но не удержался:

В комплекте два модуля памяти, правда батарейки в них оказались 1987-го года. Поменял, модули памяти заработали. Осталось заколхозить программатор для запихивания через ПК программ в эти модули.

Gefest · #389

Tesla ANP-405 Blues:

Собственно это Tesla ANP-402 Start в слегка осовремененном корпусе.
Увы, верхняя крышка утрачена.

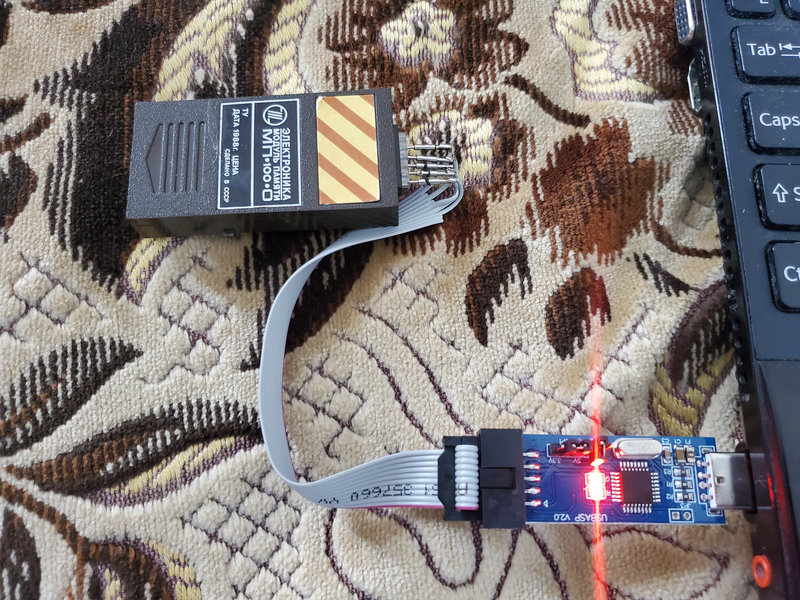

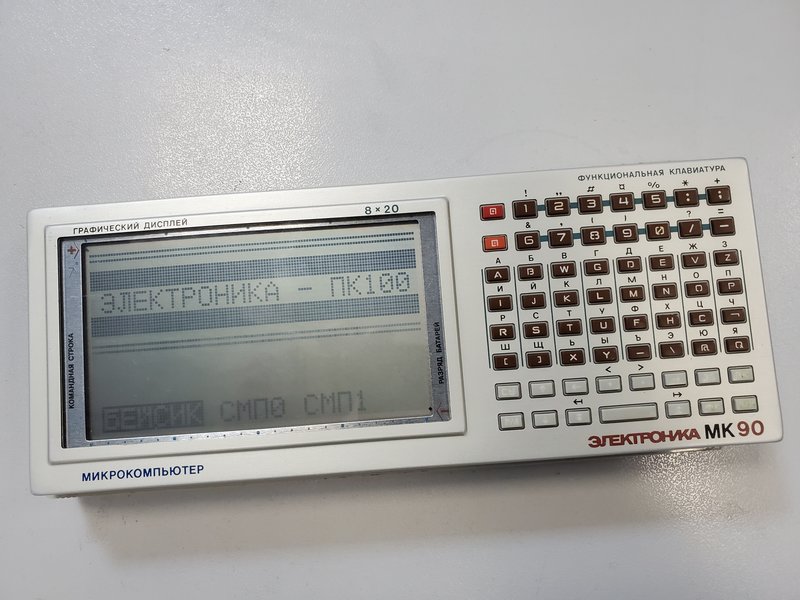

По рецепту из интернета сообразил из USBasp программатор для картриджей Электроники МК-90:

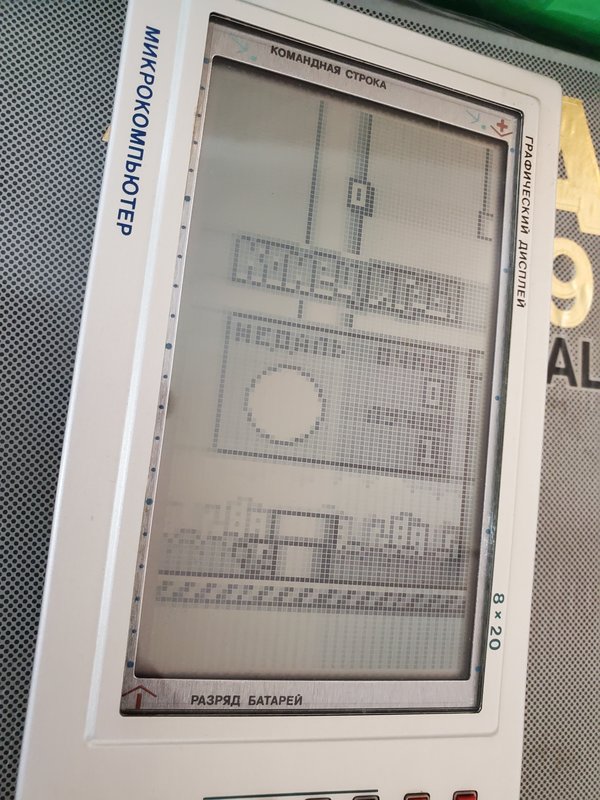

Работает:

Теперь можно кидать в эти картриджи бинарники с компьютера.

КВК · #390

Gefest писал(а): ↑
25 мар 2022, 23:17
Для чего можно использовать эту функцию, руководство по эксплуатации умалчивает...

Для обучения попугая разговору.
(Я пытался когда-то, сделал кассету с кольцом. Попугай выстоял)

Gefest · #391

КВК, эххх, нет в хозяйстве попугая... Такой эксперимент не состоится!

Gefest · #392

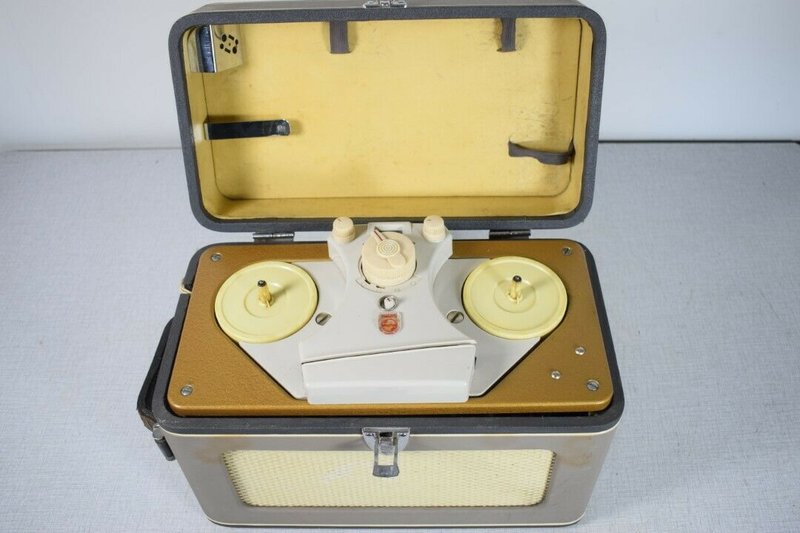

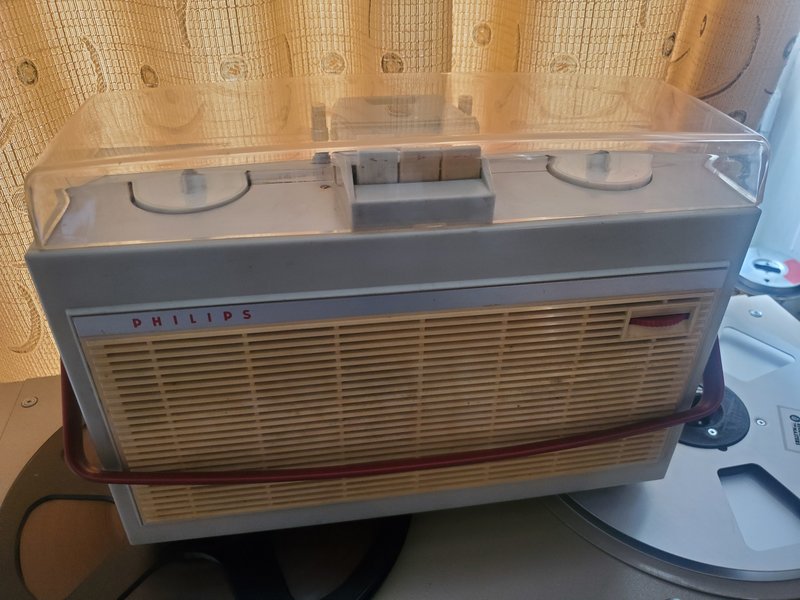

Philips EL-3514/00:

Самая первая, ещё ламповая филипсовская "вертикалка", выпускалась с 1961-го года. Питание только от сети. Заметно больше по габаритам, чем последовавшие за ней транзисторные модели.

Gefest · #393

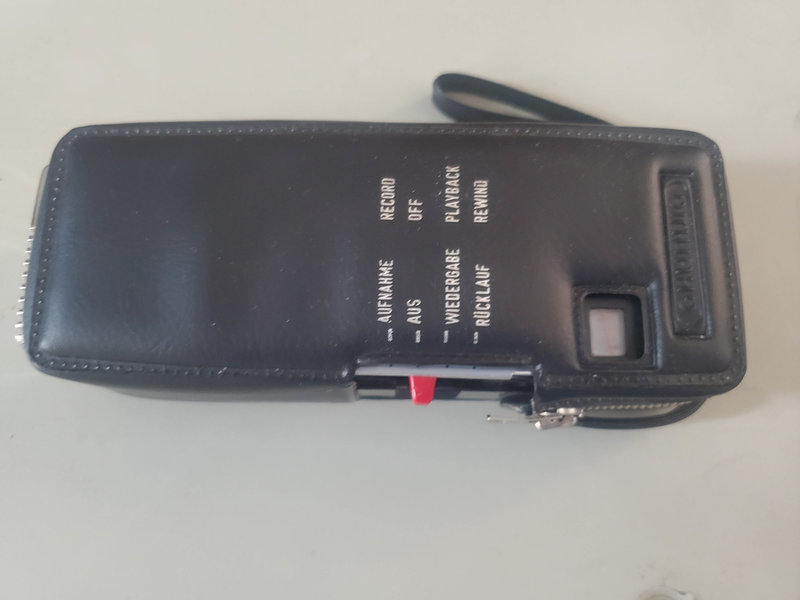

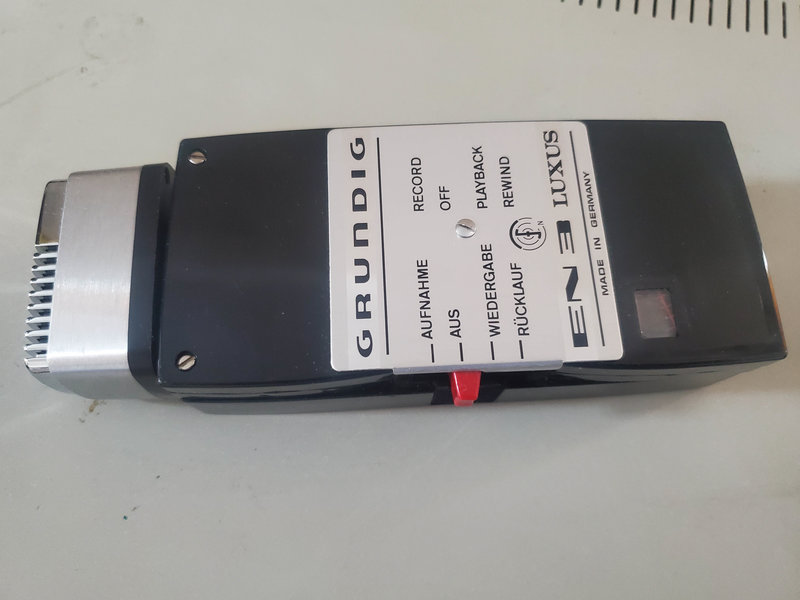

Диктофон Grundig EN-3:

В чехольчике:

oldmao · #394

А на что он пишет?

vzm2 · #395

oldmao писал(а): ↑
04 апр 2022, 06:13
А на что он пишет?

http://vintage-technics.ru/Grundig_EN3_Luxus.htm
Забавная конструкция.

КВК · #396

Gefest писал(а): ↑
02 апр 2022, 13:31
Philips EL-3514/00:

У меня ложная память или был филипс из этого семейства с более скругленными формами, наподобие "Спидолы"?

Gefest · #397

КВК, все верткалки Phipips были угловатыми.

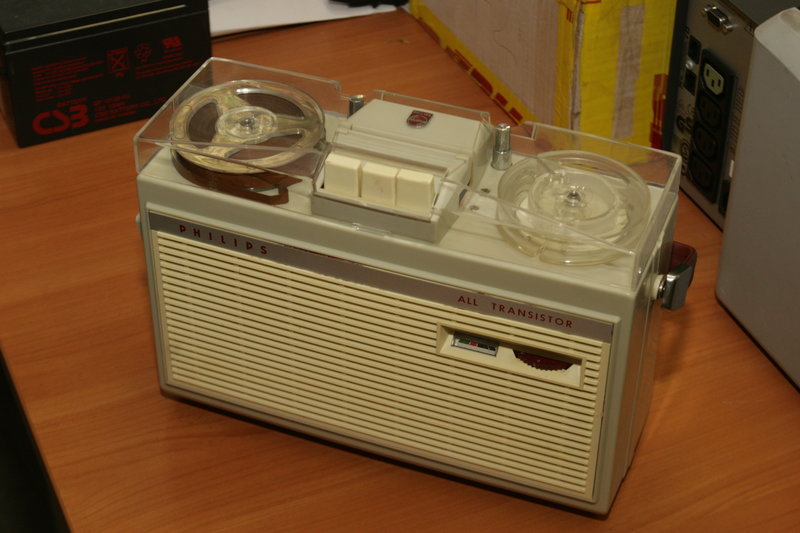

EL3585:

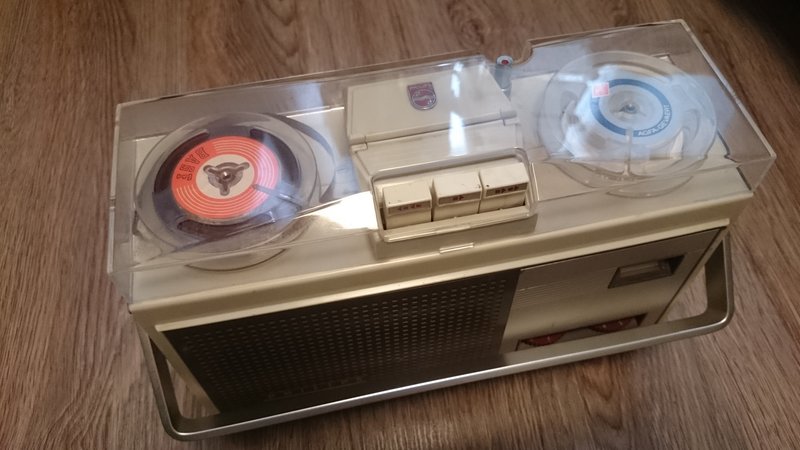

EL3586:

Ну а ноги у этой серии растут, похоже, из EL3510:

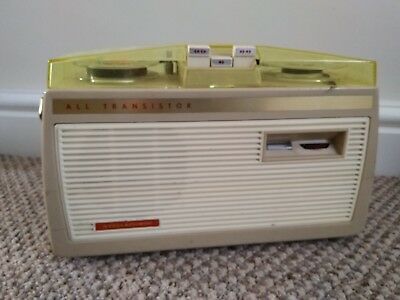

Однако Philips EL3585 существовал ещё в странном обличии Stellaphone:

Оно?

КВК · #398

Gefest, спасибо. Вертикальный филипс я увидел впервые в каком-то соцстрановском детском фильме в начале 70-х, венгерском то ли чешском, и запомнилось, что он был с сильно закругленными углами.
Пожалуй, все-таки это был Стеллафон или Хорнифон.

КВК · #399

КВК писал(а): ↑
04 апр 2022, 22:55
Вертикальный филипс я увидел впервые в каком-то соцстрановском детском фильме в начале 70-х, венгерском то ли чешском

Добрый человек подсказал - это был венгерский сериал "Котелок и нос картошкой" (Keménykalap és krumpliorr).

Gefest · #400

КВК, Хорнифон легко отличить от Стеллафона: Стеллафон внизу чуть уже, чем вверху, Хорнифон - наоборот, внизу заметно шире.
