Магазин сопротивлений Р33

[bluezmoon]

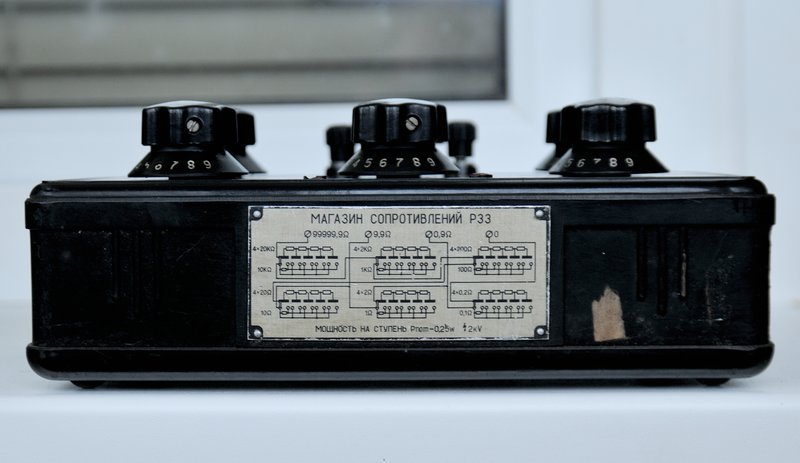

Среди кучки советских приборов,приобретённых пару дней назад,отыскался и такой,1960-го года выпуска





Вероятно таких приборов за все время было выпущено стотыщмильёнов,но лично до сего дня последний раз держал его в руках лет сорок пять назад в классе шестом или седьмом в лаборантской по физике.
Правда каких-либо физических опытов с ним не припомнил.
Кто-нить в нынешних условиях находит применение прибору?

[oldmao]

На одной из работ использовал как имитатор термосопротивления. Для проверки самописцев КСМ-4. Смотришь в табличке, сколько Ом должно быть у ТСМ-50 при такой-то температуре, выставляешь столько на магазине сопротивлений, смотришь, что рисует самописец.

[Smitt]

Среди кучки советских приборов,приобретённых пару дней назад,отыскался и такой,1960-го года выпуска

Кто-нить в нынешних условиях находит применение прибору?

Данный прибор до сих пор используется в учебных заведениях и на производстве, приходится иногда ремонтировать и отправлять в поверку. Так же нет да нет его покупают для производственных, учебных целях.
У него разные варианты исполнения в зависимости от года выпуска, различие в корпусе, верхней панели, схема и параметры идентичны, погрешность сопротивления не более 0,2 процента в нормальных условиях.
Если прибор новый по сути его точность не уступает Р4834, вообщем делали на совесть.

[bluezmoon]

Smitt,oldmao,спасибо!
Жив еще выходит курилка! Несмотря на весьма почтенный возраст.
По-ходу лучше и проще ничего не придумать

[vorv]

И у меня почти такой жив. Использую для точных измерений для подбора в пары, тройки и т.д.

[Asmodey]

Кто-нить в нынешних условиях находит применение прибору?

Омметры свежеприобретенных цифровых мультиметров-мыльниц у меня первым делом с ним проходят проверку. Цифровые отечественные вольтметры после восстановления им же настраивались и поверялись в режиме измерения сопротивления. Лежит, кушать не просит. Отдавал его знакомому на поверку в заводскую лабу, магазин на всех пределах в норме. А чего с ним будет? Это же не углеродистый резистор, манганиновая проволока не стареет.

[bluezmoon]

...Лежит, кушать не просит. ... А чего с ним будет? ...

Согласен.Моему 60лет .У меня перед карболитом благоговение,не смог пройти мимо.

[Smitt]

Это же не углеродистый резистор, манганиновая проволока не стареет.

Основная неисправность с которой приходится сталкиваться при ремонте этих изделий в частности это уход двух старших декад в сторону пониженного сопротивления с вылетом из погрешности. Я не знаю что с ними делают.. может перегревают током импульсного характера , возможно хранение во влажном помещении, от этого места пайки манганина с контактным лепестком просто зеленеют и отваливаются напрочь.. Также увеличение внутреннего сопротивления прибора при установке декад в "0". Приходится тупо разбирать, промывать, чистить контакты. Как то вот так... В некоторых "магазинах" понатыкано МРХ, в основном уходят в обрыв.

[bluezmoon]

Smitt,а его открыть как?Достаточно винты открутить или там ещё два поворотных фиксатора,которые надо повернуть?

[Smitt]

bluezmoon
Разборка довольно своеобразна, советую пока не лезть туда, можно переломать не зная. Если время терпит в понедельник расскажу и покажу всё как надо.

[bluezmoon]

Smitt,спасибо,спешить мне некуда-подожду,но и заглянуть внутрь есть желание,почему и спросил про разборку,чувствуя подвох .

[Александр Хрисанов]

Этих Р33.. ...
Иногда кажется, что вся советская промышленность только и занималась, что изготовлением магазина сопротивлений Р33.

[Smitt]

bluezmoon
В принципе чего ждать...У вас первых выпусков на двух винтах, откручиваем их ( не потерять они специальные с приплюснотой головкой, другие не ставить, иначе колем керамит или пломбу не поставить, также с бортиками осторожно коляться на ура.) опрокидываем верхнюю панель, работаем с контактной группой. Менять катухи надо с морды смахнуть ручки что бывает очень тяжело так как закипают там винты, если сорвёте, ручку пилить болгаркой или колоть молотком на каком нибудь угле. Греем феном, заливаем какую нибудь дрянь в отверстие. сняв ручку демонтируем декаду предварительно отпаяв её, и сняв плавующий контакт. дальше дело техники, сами знаете всё...
В принципе Р33 надёжны и довольно редко приходиться с ними возиться, в основном если подожгут. Протрите контакты спиртом на крайняк стирательной резинкой желательно проверить прецизионным омметром на четырёх проводке, если всё норма то закрыть и забыть как устроен.

[bluezmoon]

...вся советская промышленность только и занималась, что изготовлением магазина сопротивлений Р33.

Похоже не зря,если до сих пор востребован.А и лучше видимо нету.
Smitt, .Я только если контакты протереть ,а так прибор интересен только своей целостностью и антуражностью.
