Стрела восстановление.

Сообщение

ДедФеном · #1

Давным давно лежал корпус от Стрелы , захотелось для него добыть начинку , шасси оказалось в очень в плохом состоянии , вот что получилось в итоге. Весь монтаж заново выполнен.

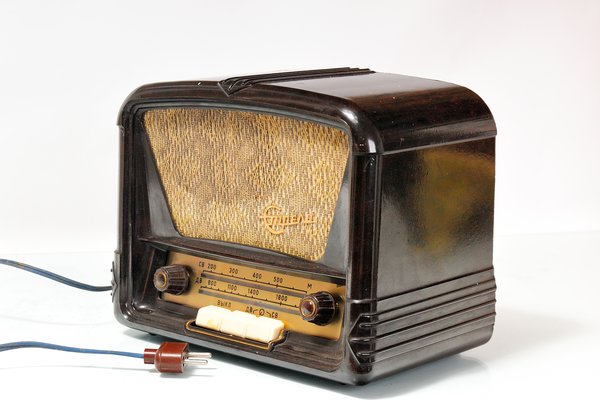

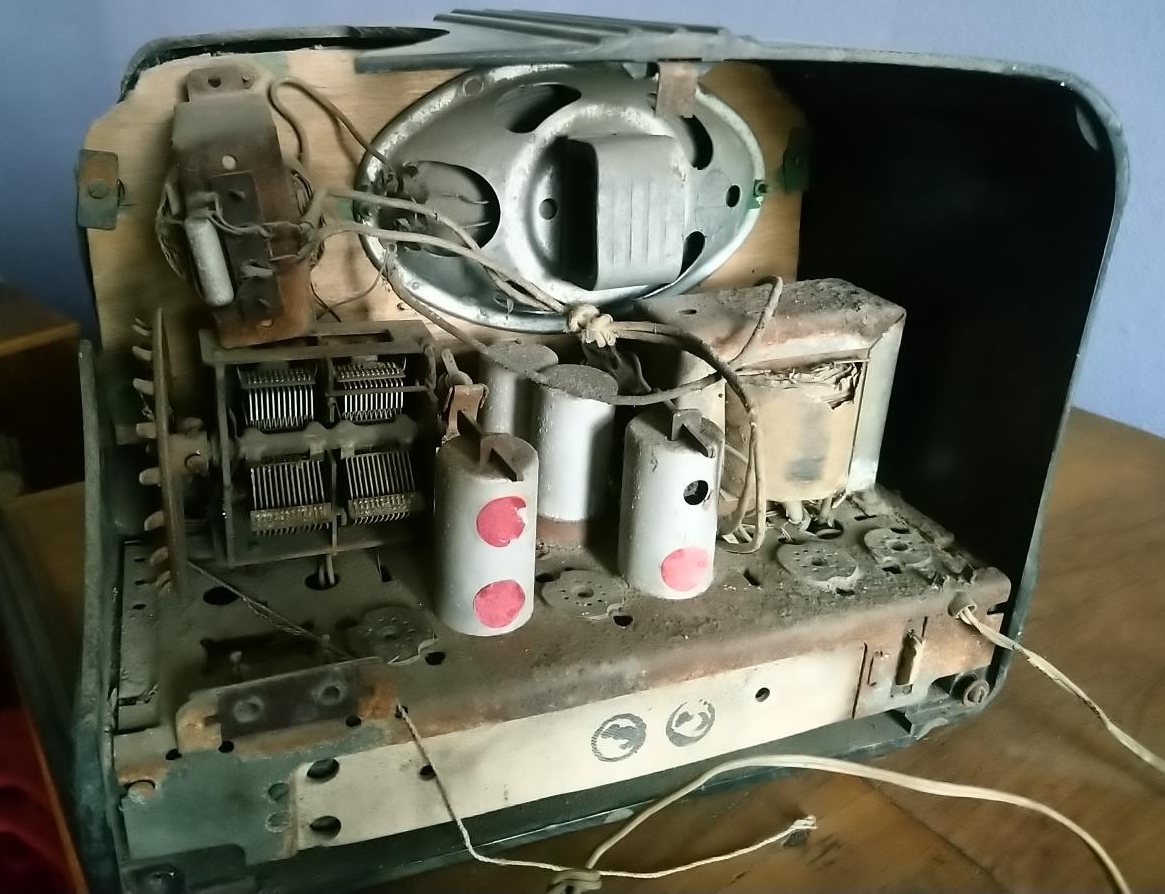

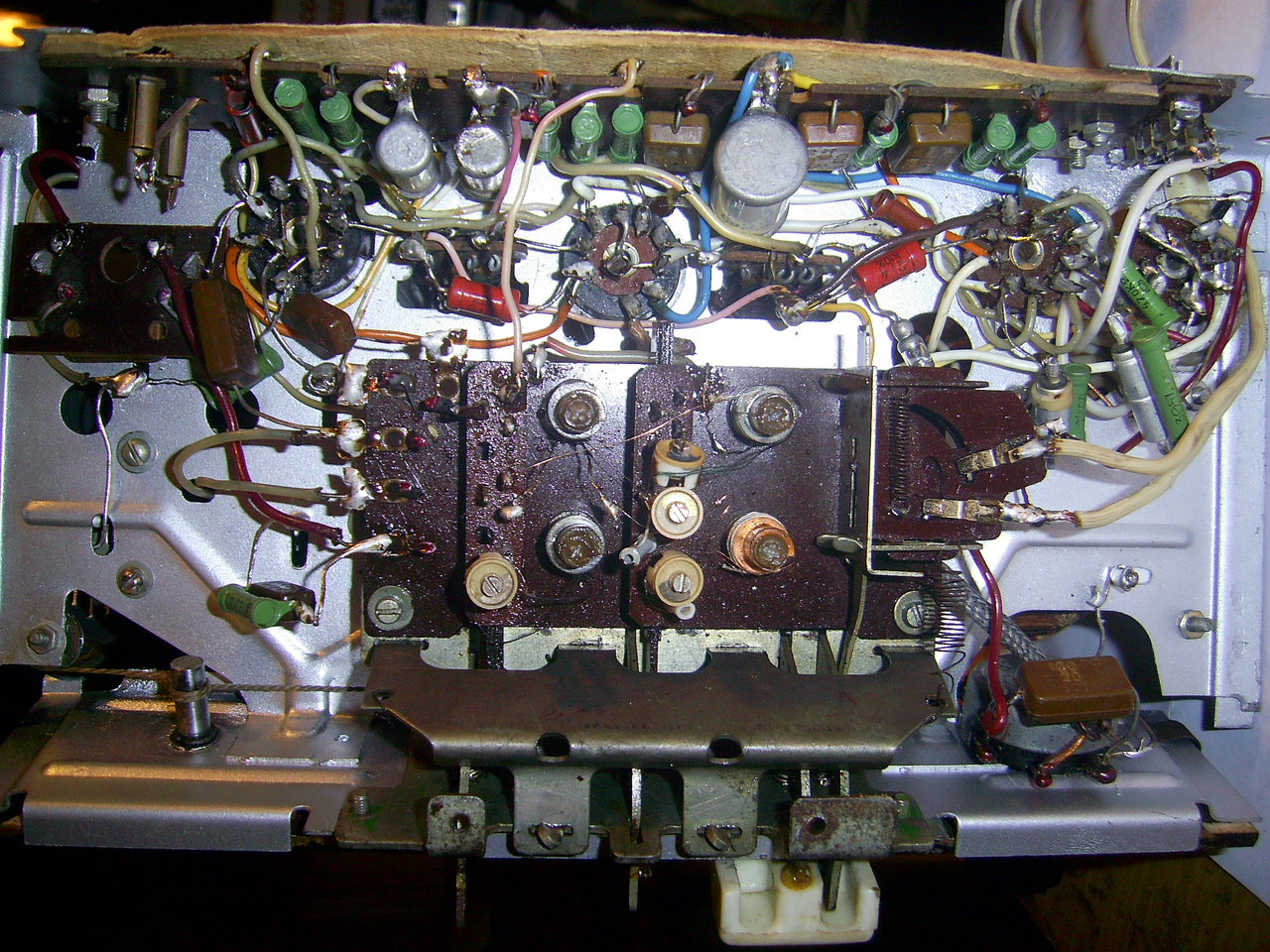

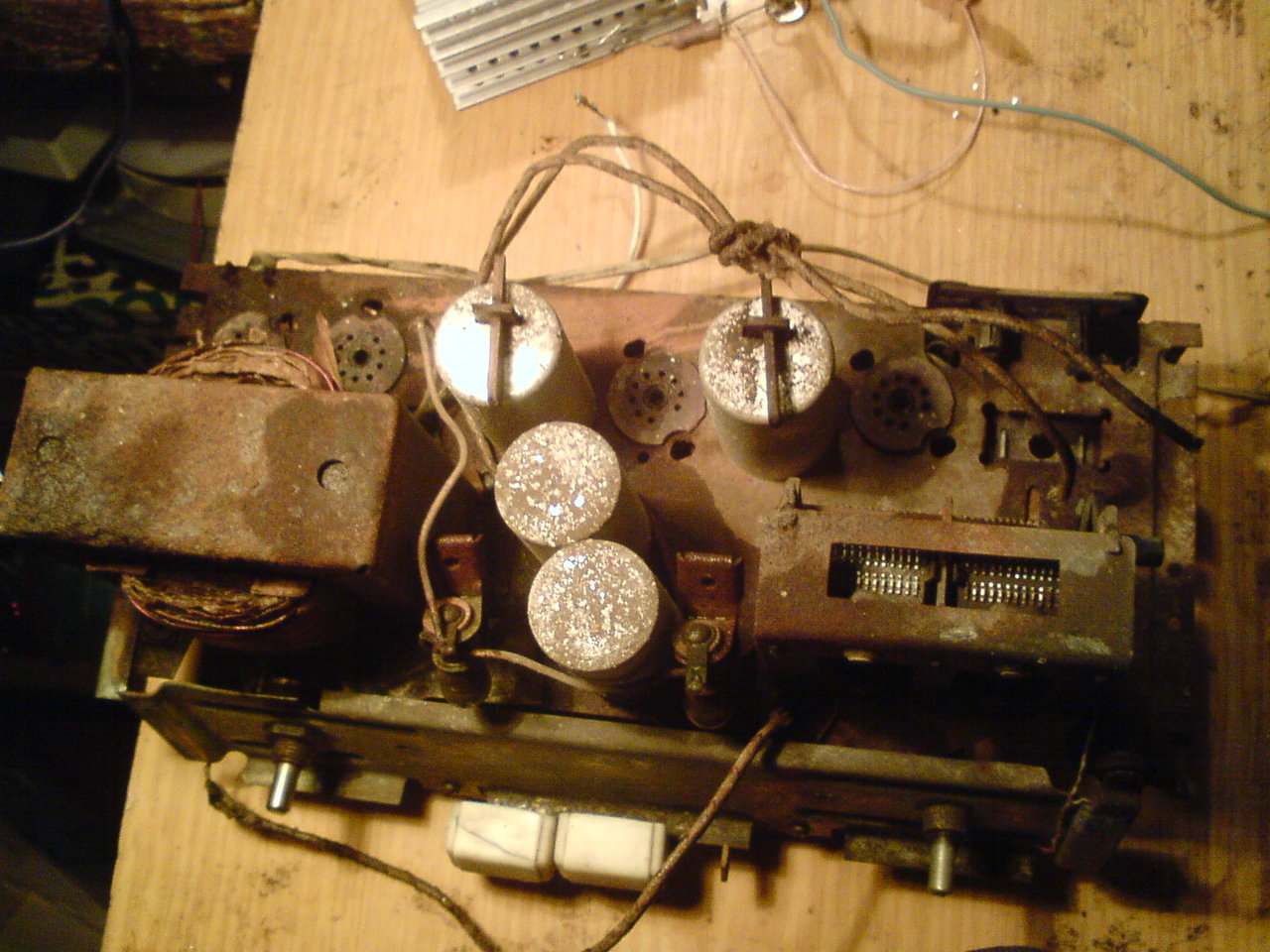

Как было:

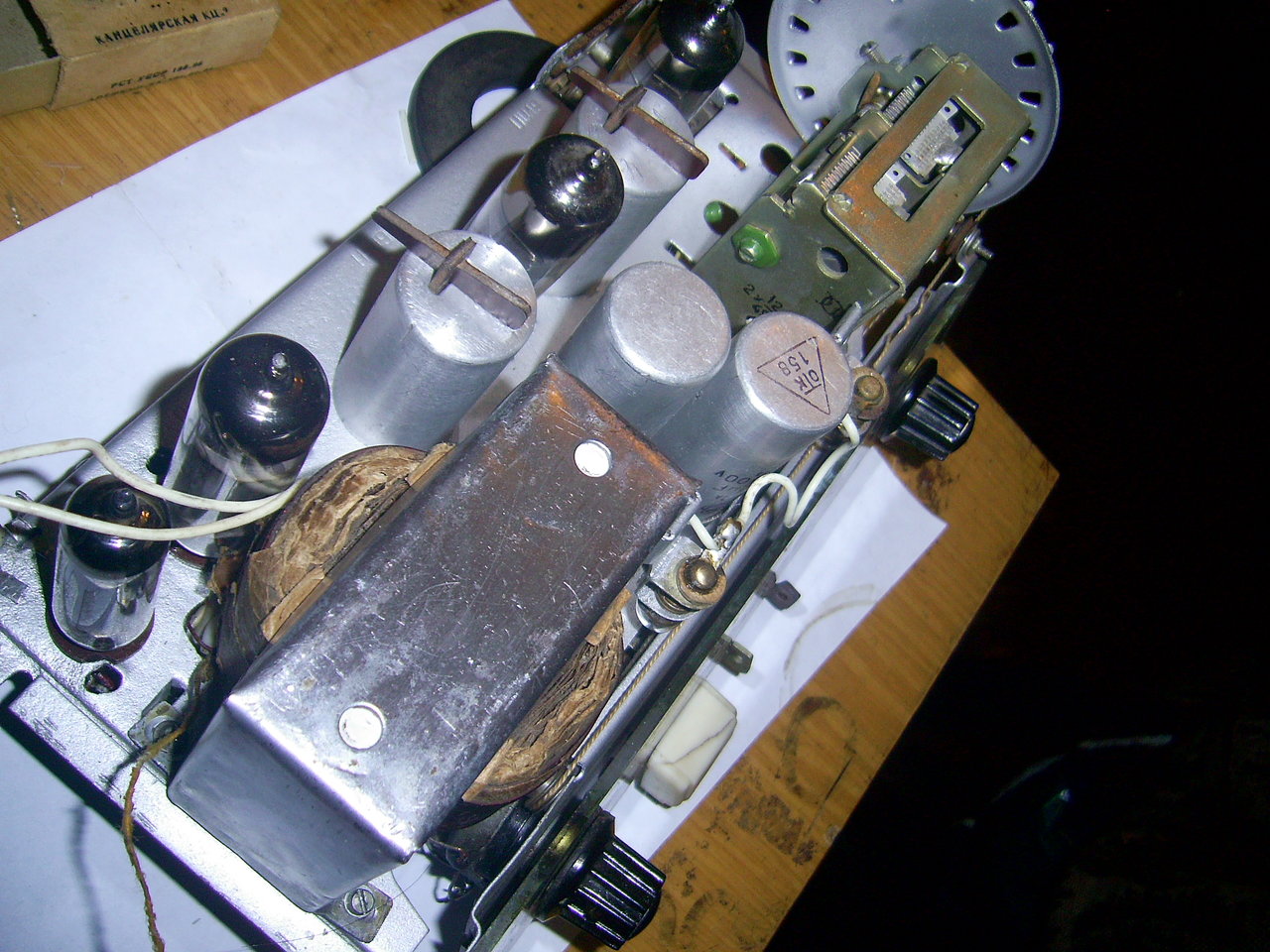

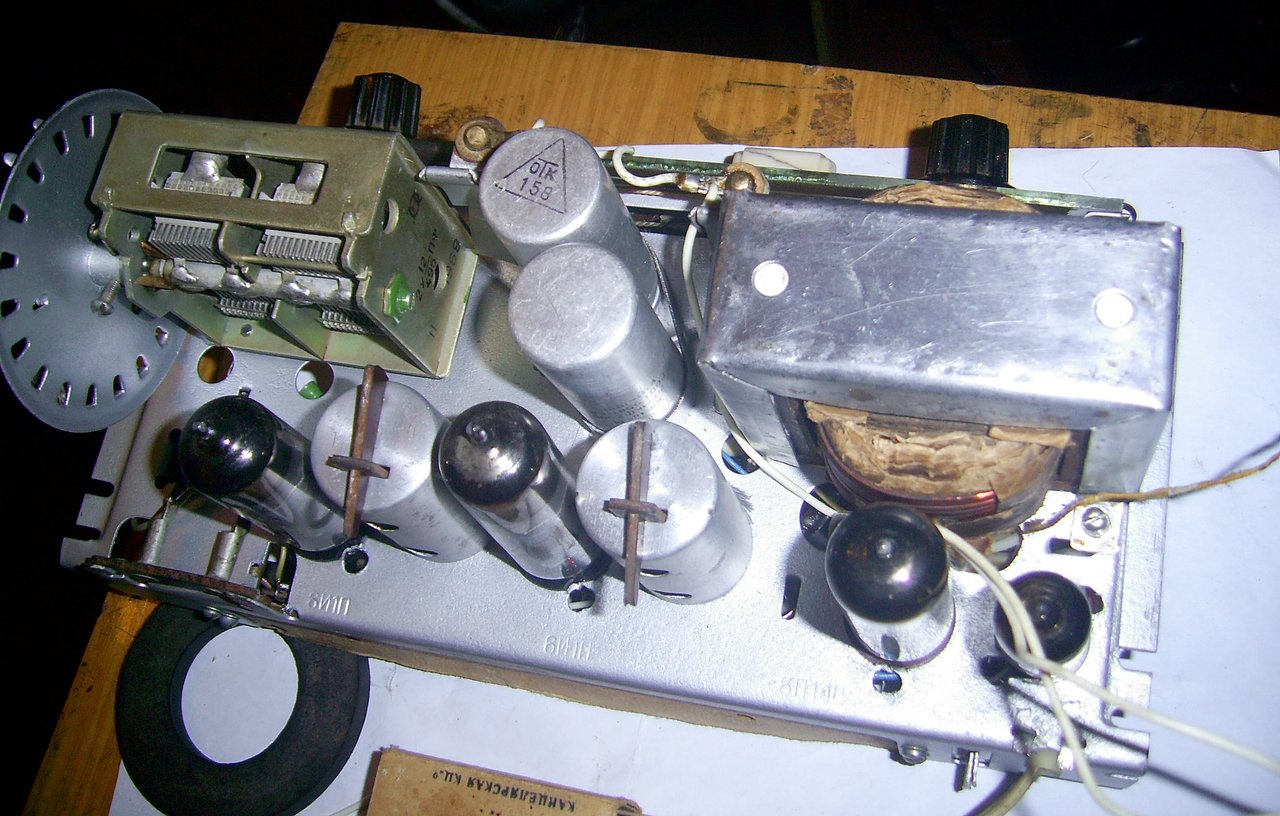

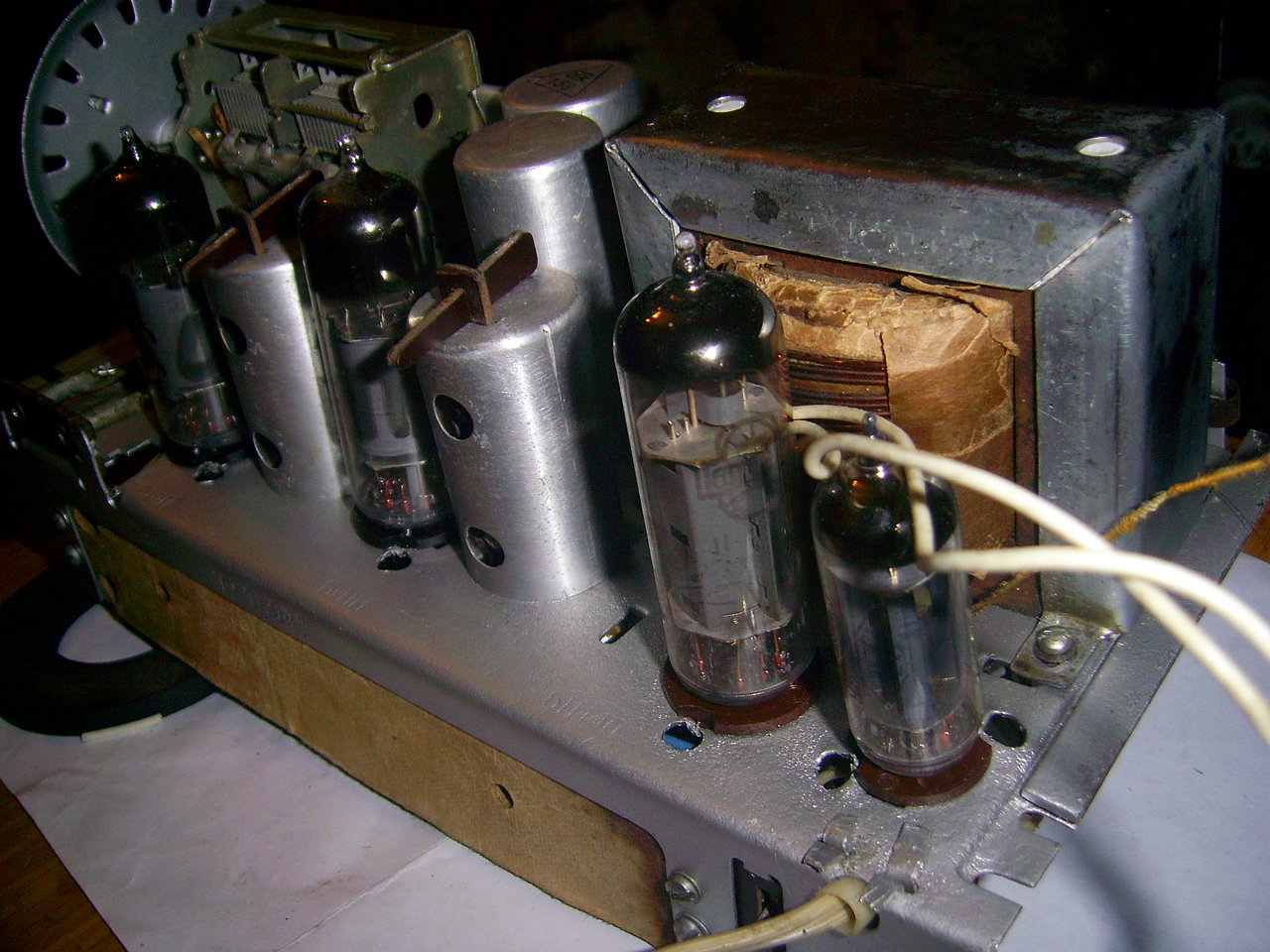

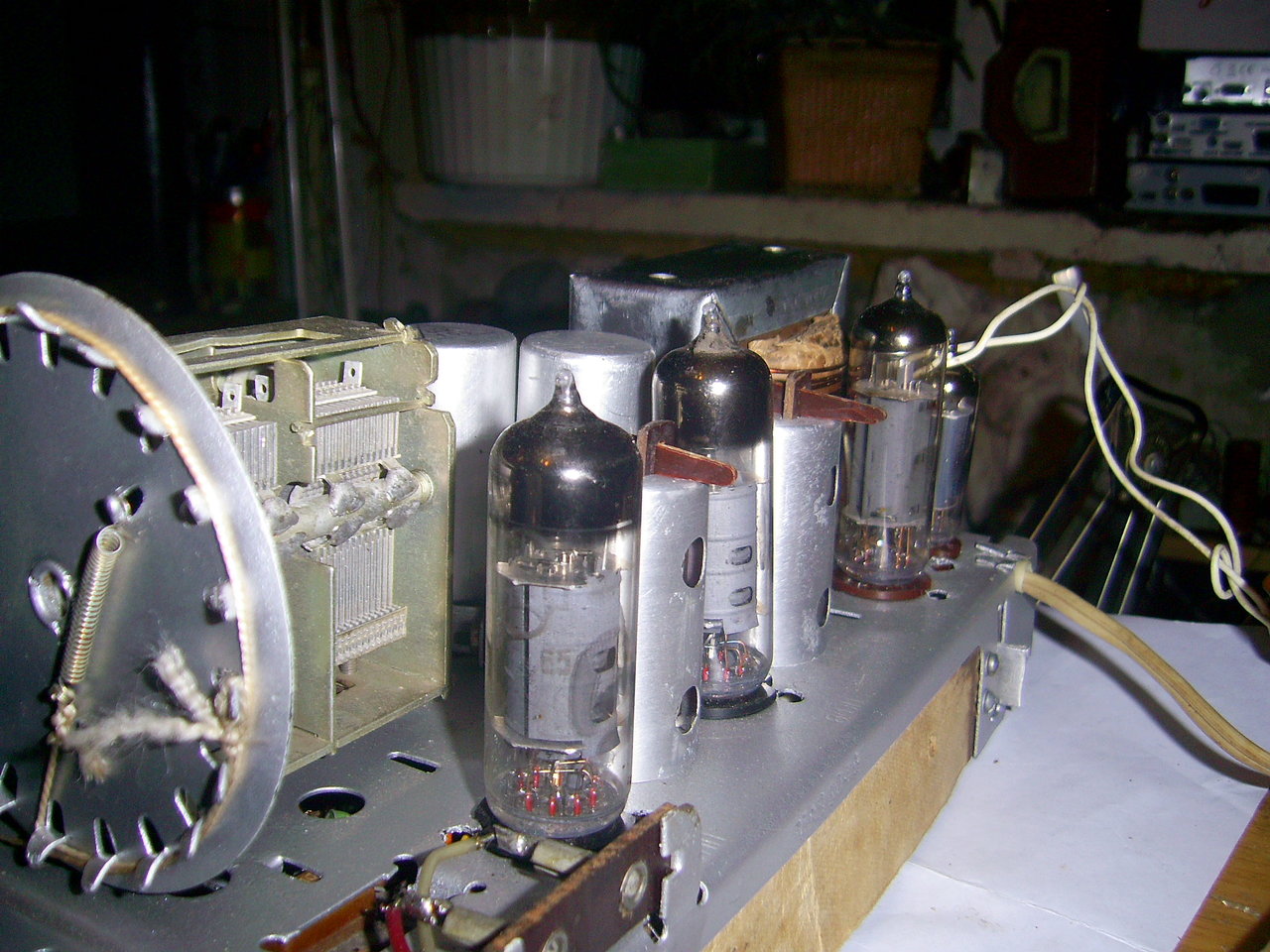

Как стало:

Приёмник работает и настроен по ГСС , только фильтр пробку ещё не сделал.

По каким-то причинам подшкальник поднят выше чем положено , я думаю это потому что шасси и корпус из разных партий. Ручки неродные , от чего они не знаю.

OttoStirlitz · #2

Гарна работа)))Или как правильно))
А разве Стрела сетевая?

А, с Воронеж перепутал

ДедФеном · #3

Конечно сетевая , не сетевая "Стрела" это Воронеж

http://www.rw6ase.narod.ru/00/rp_bl/woronev.html

Grower · #4

Очень хорошо сделано. С душой. Как корпус восстанавливали?

ДедФеном · #5

Корпус мирно ждал под кроватью последние 12 лет

Я только помыл его и всё. Старый корпус этого шасси был сильно повреждён - недоставало большого куска , я его выбросил.

FRGEORG · #6

ДедФеном
Приветствую.Отличная работа.Тоже люблю и владею таким аппаратом.Как решали вопрос задней стенки?С уважением,Юрий.

ДедФеном · #7

Пока останется без задней стенки как и многие мои приёмники , даст Бог когда-нибудь найду. Заказывать выйдет дорого а сам я не сделаю.

дед Палыч · #8

просто слов нет!
это ж нана такую работу сделать...

титанический труд, уважаю...
с меня + от души!

ivanovich64 · #9

ДедФеном
На пятом фото из "как было" видно, что отсутствует три четверти боковой стенки и часть верхней стенки. И как эта проблема была решена?

Очень хочется подробностей!
Р. Р.S. У меня в таком же виде лежит "Дорожный"; мучаюсь выбором между эпоксидной смолой, полиэфирной смолой и акрилом.
А ручки, практически, от "родных" не отличить. Ещё бы им нарисовать "золотой" ободок.

bluezmoon · #10

ДедФеном,

,презамечательно получилось!
Я стенку заказывал,но сделали её покороче,хз,почему,может у разных годов разные были

.
Моя работает.Несколько станций на СВ имает,в режиме ЗС тоже подключал к ней ГП-46-гут!

gsmart · #11

ДедФеном · #12

ivanovich64 писал(а):ДедФеном
На пятом фото из "как было" видно, что отсутствует три четверти боковой стенки и часть верхней стенки. И как эта проблема была решена?

Очень хочется подробностей!
Р. Р.S. У меня в таком же виде лежит "Дорожный"; мучаюсь выбором между эпоксидной смолой, полиэфирной смолой и акрилом.
А ручки, практически, от "родных" не отличить. Ещё бы им нарисовать "золотой" ободок.

Я сам того не желая случайно ввёл форумчан в заблуждение первым фото

...

Пожалуйста извините.

Это два разных корпуса , корпус я не восстанавливал.

Ободки на ручках обязательно наведу.

#13

Отличная работа!
Сейчас плюсик поставлю!
Душа радуется, как здорово у Вас получилось!
Из "ржавой железки" конфетку сделать!

подводник · #14

Имея некоторые представления о трудоемкости подобных восстановительных работ,мое искреннее уважение коллеге. С удовольствием +.

Старьевщик · #15

Мое уважение к столь большой проделанной работе.Меня наверное цепями не удержишь за столом чтоб так кропотливо каждый сантиметр ....

Tofiq62 · #16

Если это тот же радиоприемник,то остается только восхитится проделанной кропотливой работе.

дед Палыч · #17

ДедФеном
если не секрет может поделитесь хотя бы вкратце что и как с шасси делали, с монтажем...
уж больно интересно, сам то ТАК не разу не делал, да и просто понятия нету об этом...

с уважением Серега

ДедФеном · #18

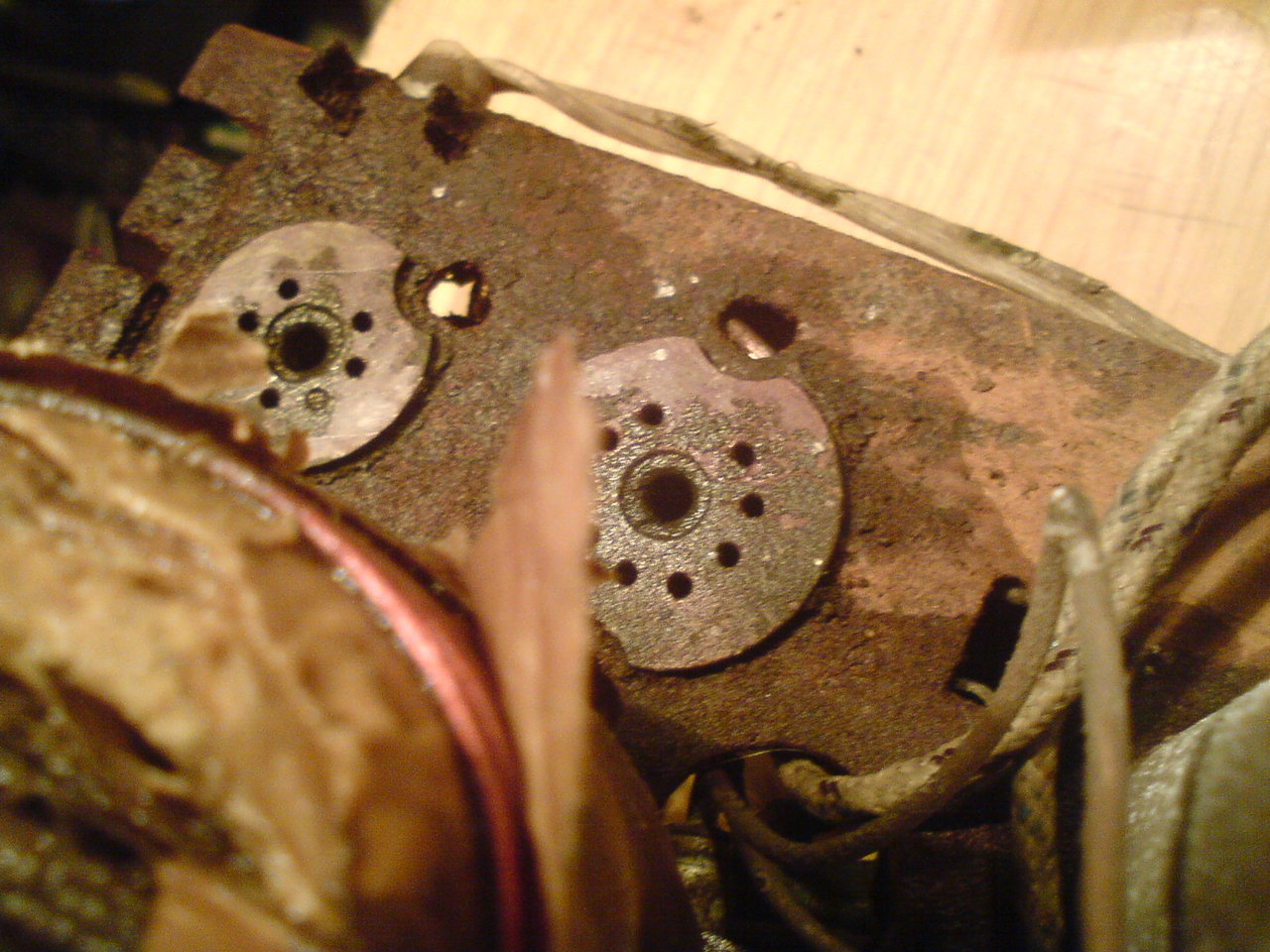

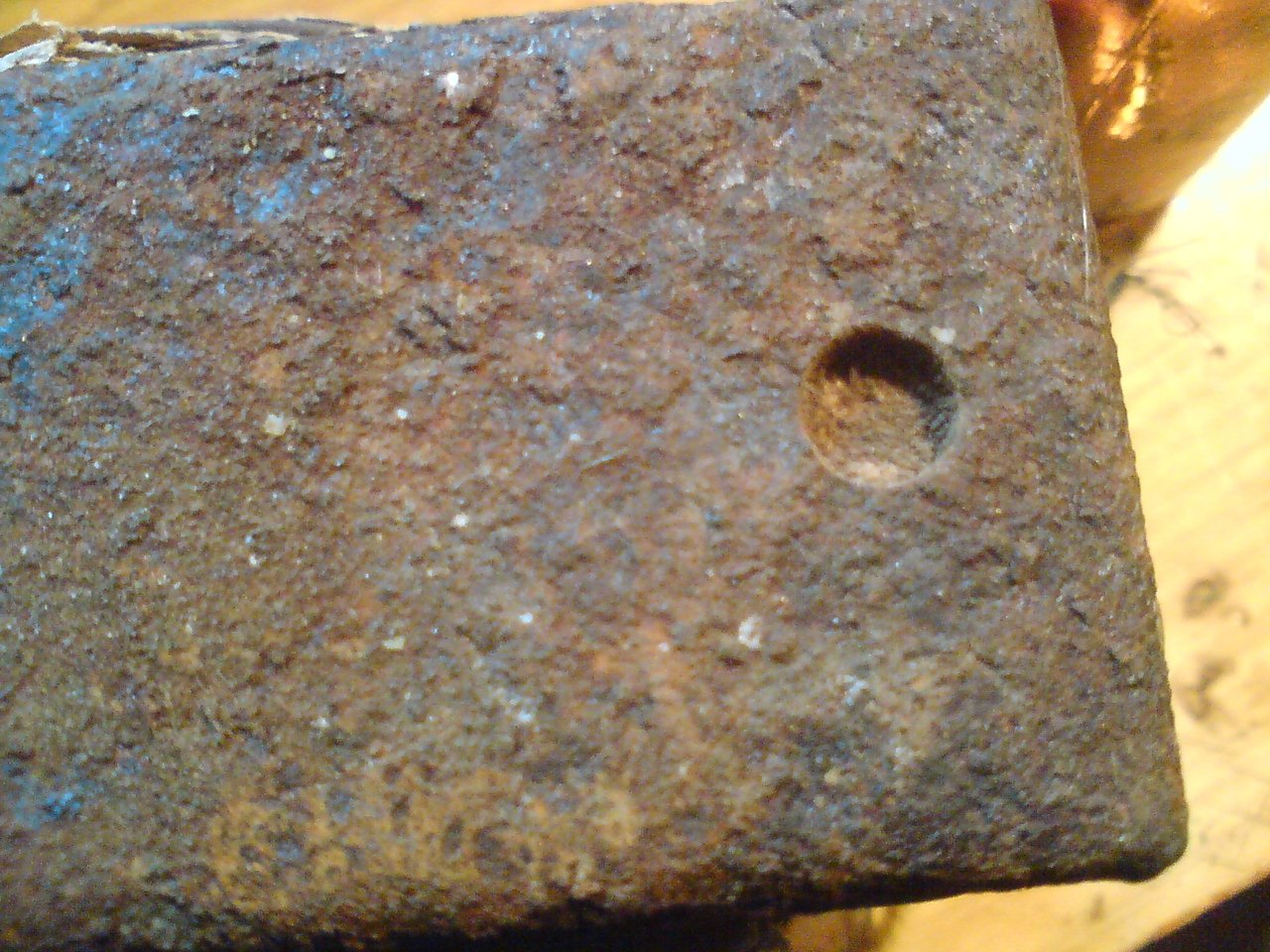

дед Палыч. Разобрал шасси полностью включая панельки , очистил от ржавчины с помощью вот такой маленькой штучки:

и наждачной бумаги. Потом ещё потравил туалетным утёнком в котором кислота , ну а дальше загрунтовал и покрасил. Экраны ФПЧ чистил сначала женскими пилочками для ногтей , (очень удобная штука кстати) , а потом мелкой шкуркой Р1000.

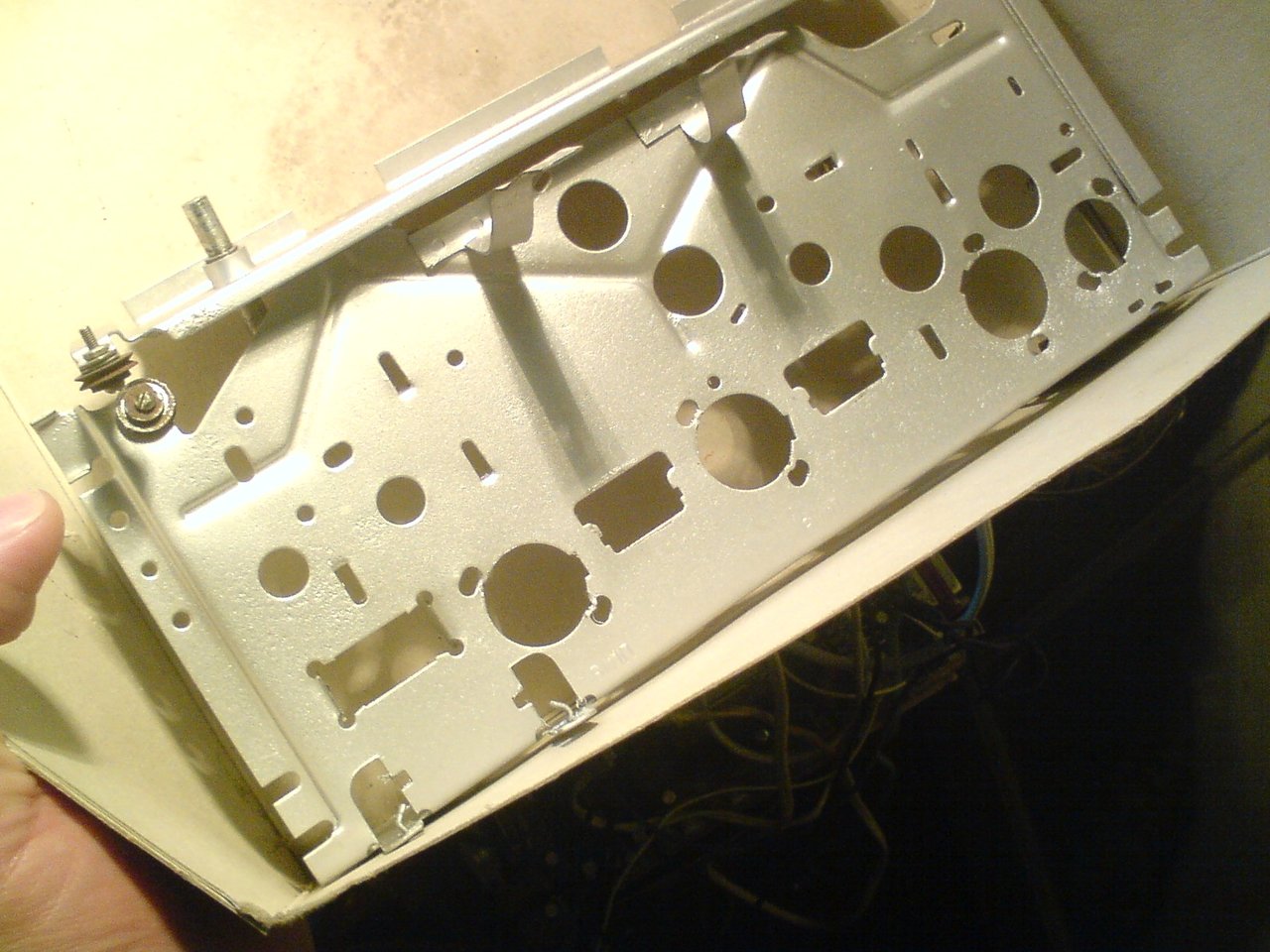

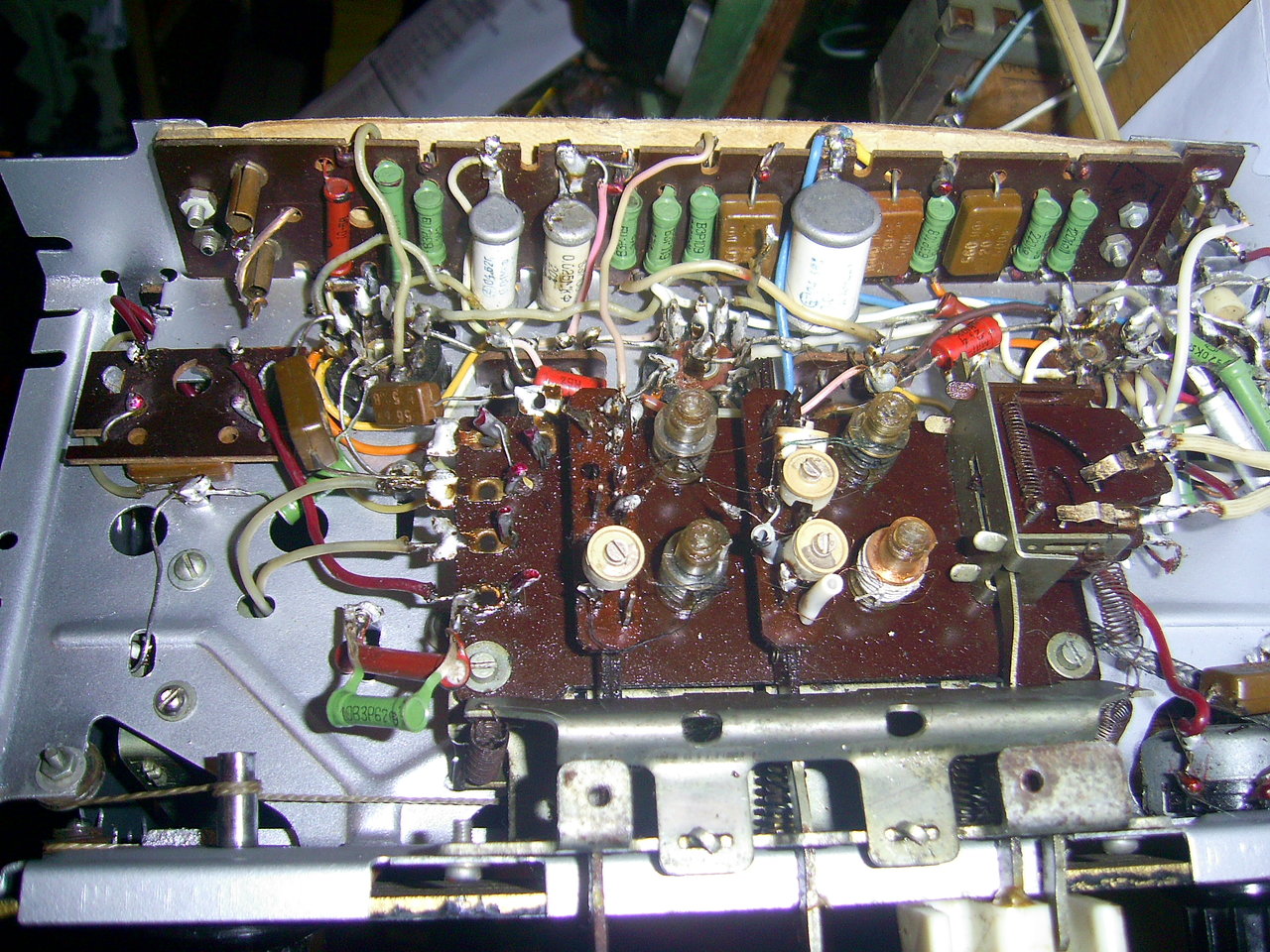

Лепестки на шасси лучше всего лудить пока оно не покрашено , потому что может краска вздуться от нагрева. Подобрал новые панельки , залудил их и установил. Подготовил монтажную планку с деталями припаял новые провода нужной длинны. Тут нужно сказать о сварке , ведь приёмник был целиком на ней собран. Где-то сварка осталась но в большинстве случает она заменена пайкой , края выводов оплавленных сваркой обязательно надо откусить , потом зачистить и залудить. Дальше делался монтаж согласно схеме , брал планку с деталями смотрел номиналы деталей и как они соединены , хорошо помогали фото из музея , вообще рекомендуется самому делать максимально детальные фото , но я их не делал потому что монтаж был нарушен , да и приёмник достаточно простой.

Выводы входных и гетеродинных катушек были оборваны , но их удалось найти и подпаятся к ним , за исключением входной катушки ДВ , она была перемотана. Сердечники катушек были заклинены , я их нагрел феном , выкрутил , промыл спиртом и смазал , но нагревая можно случайно расплавить каркасы , поэтому сердечники в таких катушках лучше отмачивать бензином или керосином как рекомендует Александр Хрисанов.

Зазор динамика тщательно очищен от грязи бумажными полосками , корзина динамика покрашена из баллончика , на ней была небольшая коррозия но я её не стал счищать чтобы эта вся магнитная гадость не попала снова в зазор.

Что было заменено из крупных деталей:

КПЕ , электролитические конденсаторы , крепёжная скоба силового трансформатора.

дед Палыч · #19

ДедФеном

я поражаюсь вашему терпению...
не, я тоже кое где имею терпение для скрупулезного выполнения работы, ну чтобы ТАК...
от души вам спасибо за доставленное удовольствие лицезреть ТАКУЮ работу...

ДедФеном · #20

Интересно что изначально чувствительность в высокочастотной части диапазона была намного хуже чем в низкочастотном , это удалось устранить подбором конденсатора С3 , теперь его ёмкость 470пф вместо 1600пф.

Этот способ касается и других приёмников где применён такой способ связи с антенной ,это АРЗ , Рекорд-47.

По силовому трансформатору. Изначально их у меня было два , родной и второй такой же из запасов который поначалу и был установлен , однако сильно перегревался , ток холостого хода у него составил 55ма , кроме того очень близкое расположение самых горячих ламп приёмника сильно ухудшает ситуацию. Родной трансформатор имеет ток ХХ 45ма , однако нагревается гораздо меньше поэтому в конце концов он и был установлен.

FRGEORG · #21

ДедФеном
Приветствую.Есть у меня на данный приёмник новодельная задняя стенка,заказывал у нашего коллеги-Мастера.Так он прислал две-у одной чуть сдвинуты надписи,поэтому переделывал,а прислал в бонус две.Лишнюю только Вам готов передать для применения бесплатно есс-но.Может есть к Вам оказии из Москвы,уточните.С уважением,Юрий.

ДедФеном · #22

FRGEORG , большое спасибо вам ! Но к сожалению никаких возможностей на этот счёт у меня нет , можно переслать почтой но это влетит в копеечку.

FRGEORG · #23

ДедФеном
Почтой России вероятно возможно.Присылайте адрес. индекс и реквизиты.Оплата пусть Вас не беспокоит.С уважением.Юрий.

дед Палыч · #24

FRGEORG писал(а):ДедФеном
Почтой России вероятно возможно.Присылайте адрес. индекс и реквизиты.Оплата пусть Вас не беспокоит.С уважением.Юрий.

FRGEORG · #25

дед Палыч
Взаимно.

дед Палыч · #26

FRGEORG писал(а):Взаимно.

хорошие люди должны помогать друг другу... +

ДедФеном · #27

FRGEORG писал(а):ДедФеном
Почтой России вероятно возможно.Присылайте адрес. индекс и реквизиты.Оплата пусть Вас не беспокоит.С уважением.Юрий.

Огромное спасибо !!! Написал в ЛС.

FRGEORG · #28

ДедФеном
Информация принята.На связи.С уважением.Юрий.

FRGEORG · #29

ДедФеном
Приветствую,Андрей.Посылочка с задней стенкой для *Стрелы* в славный Харьков пошла.Теперь буду отслеживать.С уважением,Юрий.

FRGEORG · #30

ДедФеном
Приветствую.Андрей.Посмотрел статус отправления сегодня(11 августа)-почта России написала,что вручено 6 августа.Пожалуйста сообщите -действительно ли всё дошло благополучно.Творческих успехов.Юрий.

ДедФеном · #31

FRGEORG , да получил , всё отлично !!! Большое спасибо !!! Установил , как родная встала на место. Чуть позже сделаю фото и покажу , хотелось сразу показать Стрелу с новой задней стенкой и золотыми ободками на ручках , поэтому молчал.

FRGEORG · #32

ДедФеном
Ну и славно.С уважением.Юрий.

ДедФеном · #33

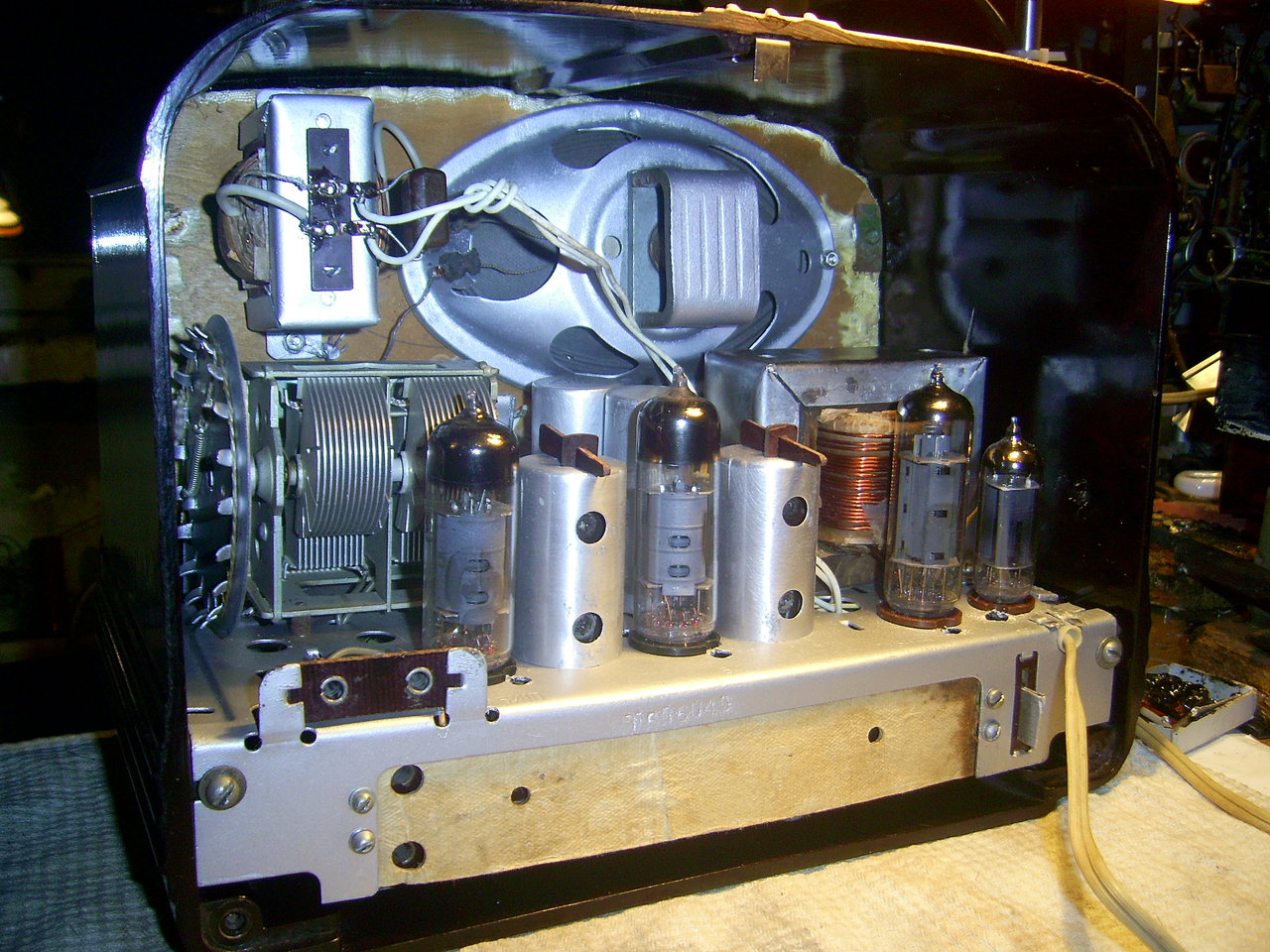

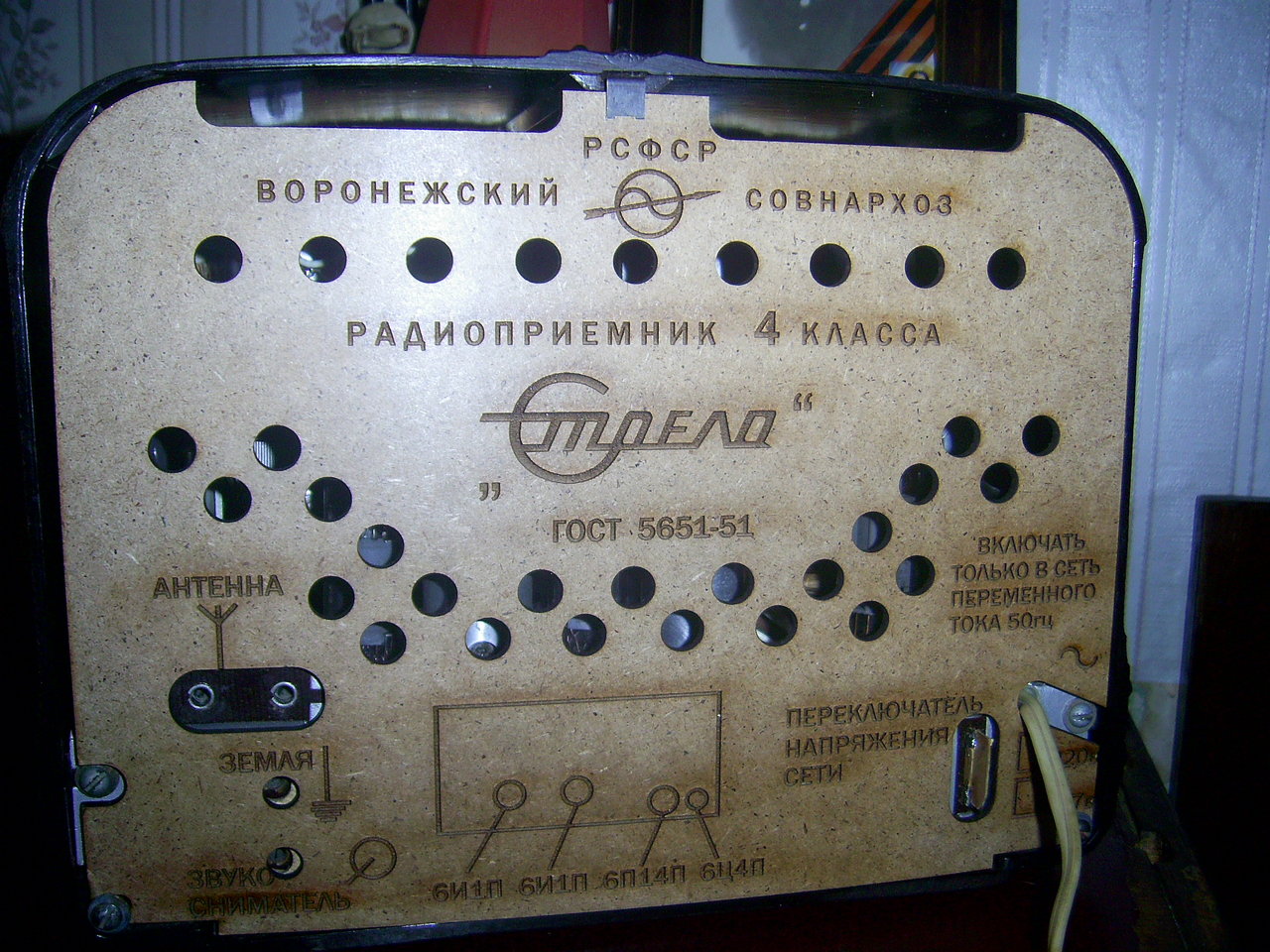

Вот так выглядит:

Попробовал ободки на ручки наносить , пшикнул баллончиком , обтёр об тряпку , лишнее вытер ваткой смоченной скипидаром:

FRGEORG · #34

ДедФеном
Приветствую,Андрей.Поздравляю с завершением реставрации.А совершенству нет предела.С уважением,Юрий.

ДедФеном · #35

Добавлю пропавшие фото:

Состояние до :

И состояние после:

jmper · #36

Добрый день!
Спасибо за фото, было бы жаль если бы не сохранились.
Вопрос: А как Вы панельки снимали/меняли? При таком способе крепления у меня получается только разрушить старую и потом вставлять новую. Или вообще их не трогать...

ДедФеном · #37

Подобрал подходящую отвёртку (чтоб провалилась в отверстие и зафиксировалась там серединой жала как ключ) и ею сделал обратную деформацию фиксирующих отверстий , но старые панельки были все на сварке и сильно окисленные и грязные поэтому я их заменил на подходящие БУ из своих запасов.

diman48ru · #38

Родные "подстроечники" смотрелись бы элегантнее

ДедФеном · #39

Наверно да , но я пока не готов настраивать такими , слишком неудобно это.
