Вопрос про DT-838.

[gsmart]

Доброго времени суток, решил перебрать мультиметр DT838, покупал его, ещё когда учился, судя по чеку 20 лет прошло, в паспорте была заявлена функция контроля батареи, на деле китайцы не запаяли транзистор Q2 и три резистора R40, R41, R42, и эта функция неработала, схемы небыло:




Сегодня решил устранить этот косяк, за основу взял более меннее похожую схему от М838:
https://avatars.mds.yandex.net/get-pdb/ ... webp=false
Запаял транзистор С945 и резисторы, контроль разряда батареи заработал вот отображается на старых батарейках:



Единственно запитав мультиметр от лабораторного БП выяснил, что значёк разряженной батареи появляется при напряжении питания 8V, в похожем мультиметре М830 значёк разряженной батареи появляется при напряжении питания 7,5 V, второй мультиметр такой:

Никогда не думал, и вот заморочился, а при каком напряжении питания начинает отображатся значёк разряда батареи у ваши подобных мультиметров?

[дед Палыч]

контроль разряда батареи заработал вот отображается на старых батарейках:

де?

[Serjio]

Стандартное значение для нормальных приборов 7.2 вольта. Это при питании от 9.00 вольт. При напряжении ниже 7 вольт прибор должен отключаться совсем.

[gsmart]

Стандартное значение для нормальных приборов 7.2 вольта.

Благодарю за информацию!

де?

Так это, на фото виден значёк батарейки слева внизу на дисплее мультиметра, или у вас картинки не отображаются?:

[Mbemb]

Причём, когда значёк появился, верить показаниям уже нельзя. Тоже стало интересно при каком напряжении появится, завтра проверю.

[Serjio]

когда значёк появился, верить показаниям уже нельзя.

Это не всегда так. Если установлена оригинальная микросхема, то при 7 вольтах показания ещё верные, а вот при 6.5 вольтах уже погрешность может быть больше 20%.
С кляксой всё не предсказуемо, ибо не известно что за кристалл внутри неё.

[cvyazov]

Мультиметр м-832. Значек загорается примерно при 7.5в. При снижении до 7в показания не меняет. Ну а дальше,при дальнейшем снижении ниже 7в, показания увеличиваются. АЦП кр572пв5 после ремонта.

[gsmart]

В продолжении темы, может кому пригодится, мультиметр М830:

В последнее время проявился косяк - стали долго обнулятся показания, особенно при пеключении с прозвонки на hFE, до 10 секукнд опускалась последняя декада до нуля. Прочитал в интернете, что возможная проблема в некачественных конденсаторах в обвязки микросхемы, заменил С3, всё заработало как надо, показания стали обнулятся в течении секунды, заодно заменил и С4, т.к. эти конденсаторы были одной марки, стояли "маленькие синенькие", поставил покрупнее оранжевые:




Синенький С6 такого типа оставил, т.к. он на "скорость" не влияет:

[Serjio]

Прочитал в интернете, что возможная проблема в некачественных конденсаторах в обвязки микросхемы, заменил С3, всё заработало как надо

Всё правильно там должна быть плёнка, а эти голубые это керамика. Китайцы так экономят.

поставил покрупнее оранжевые:

Где брали такие? Маркировку их знаете?

[gsmart]

Где брали такие?

Надёргал с платы ЭЛТ монитора, каца TOSHIBA, не помню точно.

Маркировку их знаете?

Вот вся маркировка, которая есть:

[Serjio]

Спасибо. Понятно. Я уже их идентифицировал...корейские полиэстеровые они.

[AUgust]

Хорошие капациторы, когда вандалили старые монниторы, тоже надёргал немного.

[oldmao]

Да, хорошая плёнка Сам таких надёргал со списанных мониторов

[Serjio]

Кстати зовут их PCMT 365. Параметры у них средние: гораздно лучше китайских, но хуже японских. Для любителей немецких скажу: Wima лучше на порядок. Закину несколько страниц (выборочно) из даташита:

[oldmao]

Пусть Wima лучше, зато эти на халяву. На среднестатистических колонках разницы не слышу. Поэтому и ушли к нескольким знакомым в составе разных усилителей/бухтелок.

[AUgust]

Правильно, oldmao, а то носятся с этой Вимой...
В блоки запитания они хорошо подходят, и что теперь, кидаться на каждом углу справочниками...

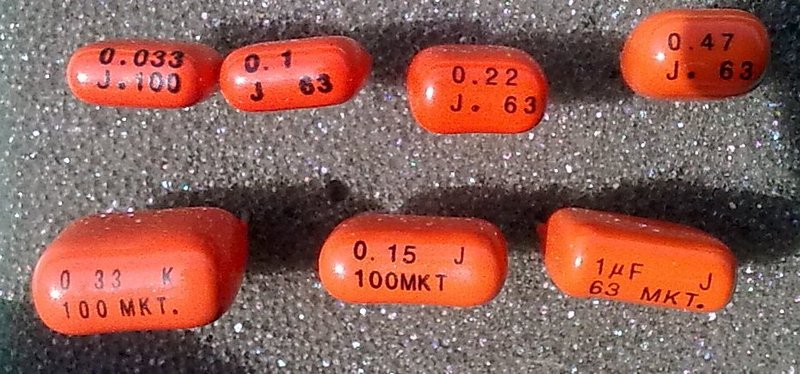

Вот, они красавцы, для очередного бп.

[Serjio]

В блоки запитания они хорошо подходят,

То что у вас на фото это полипропилен...они вообще то из "другой оперы". Кстате кроме блоков питания они ещё и в разделительные фильтры ставятся. Так что они классические аудиофильские.

На среднестатистических колонках разницы не слышу.

Если бы поставили К73-17 тоже бы разницу не услышали.
Кстате я бы прикупил аналогичных этим оранжевым небольших габаритов на 0.47мкФ 63 вольта только новые. Может кто знает где есть?

[AUgust]

Serjio, пусть аудиофилы завидуют
