Блок питания.От чего?

[bluezmoon]

Вот такой БП обнаружился у меня.От чего-хз.
Может кто встречал.

[Pedro]

https://radiowiki.ru/index.php?title=%D ... vu&page=49
радиостанция РТС-1

[bluezmoon]

Pedro,спасибо!
Р/с в телефонном аппарате напоминает что-то шпионское
БП наверно можно использовать для питания радиоприемников.

[bluezmoon]

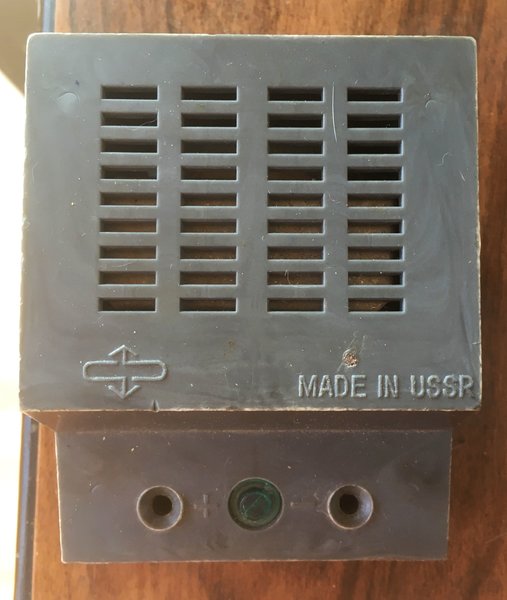

Ещё один не знаю что

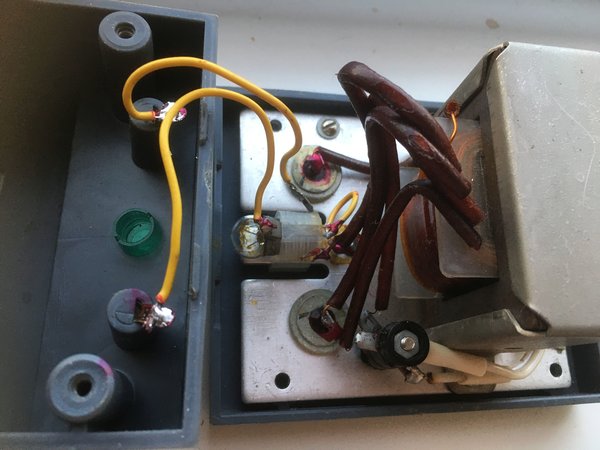

Внутри трансформатор и лампочка.Расстояние между мамами больше,чем у стандартной вилки.

[Serjio]

Это из школьного кабинета физики...для лабораторных работ с электричеством...

[HyC]

Это из школьного кабинета физики...для лабораторных работ с электричеством...

Мне кажется что нечто похожее я видел в составе одного из радиоконструкторов. Но смущает экспортное исполнение.

[old_hippie]

Мне кажется что нечто похожее я видел в составе одного из радиоконструкторов.

Конструктор с сетевым питанием?... Сомнительно, как-то...

Если только не в составе школьного учебного пособия, предусматривающее работу под руководством учителя.

[oldmao]

И очень может быть, что первичка трансформатора не на 220, а на 42 или 36 вольт. У меня есть школьный генератор (для лабораторных работ) на 42 вольта, такие же были и УНЧ и очень похожие БП, только с винтовыми клеммами. На выходе должно быть 4 или 6 вольт.
PS Вспомнил, ещё калькулятор был с 42-вольтовым питанием, я его на 220 переделал, остался на предыдущей работе.

[Serjio]

Но смущает экспортное исполнение.

На приборах производства АООТ ФЭП всегда была надпись типа на английском языке. Шли ли они на экспорт? Сомневаюсь...
Вот тут у меня есть вольтметр (1980 года рождения) из того же комплекта школьного кабинета физики:

Был ещё амперметр, выключатель, патрон с лампочкой и ещё что то...весь комплект уже не помню...
Современный комплект выглядит так: https://www.himlabo.ru/physics/laborato ... rodinamike

[HyC]

Конструктор с сетевым питанием?... Сомнительно, как-то...

Был такой конструктор с сетевым питанием. Я игрался у соседа в свое время который был на год старше меня. И получил от него оплеуху тогда за то что чуть диодный мост не сжег.

Здровая такая плита с коническими пружинками, в которые нужно ноги компонентов впихивать.

Этот БП уже с выпрямителем, поэтому точно не от того конструктора. Только сейчас сообразил когда про оплеуху и мост вспомнил.

[old_hippie]

Лого очень похоже на Разданский завод Двин... Но только похоже.

[old_hippie]

Был такой конструктор с сетевым питанием.

Не встречал... Может, ГДР?... Они не боялись детям трансформаторы в руки давать (та же железная дорога...)

[HyC]

Не встречал... Может, ГДР?... Они не боялись детям трансформаторы в руки давать (та же железная дорога...)

Нет, наш советский. Правда я с той поры не видел его ни до ни после.

[OttoStirlitz]

Это из школьного кабинета физики...для лабораторных работ с электричеством...

Мне кажется что нечто похожее я видел в составе одного из радиоконструкторов. Но смущает экспортное исполнение.

Для экспортного как то неказисто выглядит очень...

[old_hippie]

Нет, наш советский. Правда я с той поры не видел его ни до ни после.

По Вашему описанию, похож на этот.

Но там в инструкции сказано, что запрещается подключать к сети, только от батарей. =)

[bluezmoon]

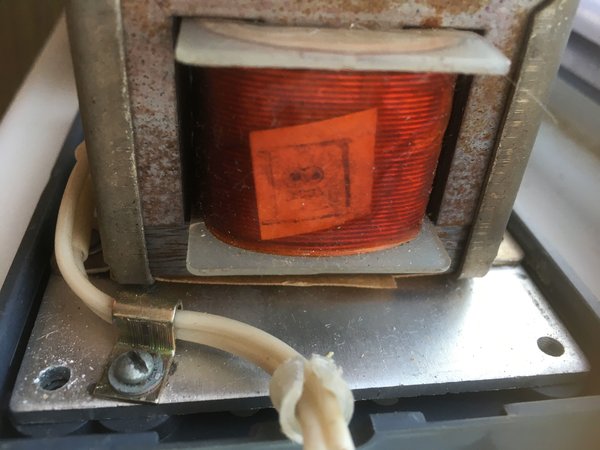

Коллеги,спасибо!На самом трансе только чекуха ОТК,но вот выше мысль промелькнула про низковольтную первичку.Предбывший владелец упоминал про 40V,но я думал про вторичку.Короче,надо хотя бы омность на постоянке замерить и возможно соотнести её с обмоткой на лампочку?

[old_hippie]

Короче,надо хотя бы омность на постоянке замерить и возможно соотнести её с обмоткой на лампочку?

Включить к ЛАТРу через лампу накаливания 220 ватт на 60, и посмотреть, при каком напряжении на первичке лампа покажет, что трансформатор в насыщение полез. Для чистоты эксперимента неплохо вторичку нагрузить...

Или подать на лампочку (тьфу, на лампочку... На вторичку, конечно) переменное напряжение нужной амплитуды, что на лампочке написано, и посмотреть, какое напряжение получится на первичке. Но тут нужно быть уверенным, что лампочка родная и включена не с недокалом...

[Serjio]

Предбывший владелец упоминал про 40V

Это первичная цепь ~42 вольта. Вторичка ~4 вольта. Можно на вторичку подать эти 4 вольта и замерить первичку и станет всё понятно.
В кабинете физики стоял щиток с двумя трансформаторами 220-42 вольта расчитанный на 30-ть точек подключения или 15-16 парт. В продвинутом щитке было ещё и пару трансформаторов 220-4 вольта.

[bluezmoon]

Это первичная цепь ~42 вольта. Вторичка ~4 вольта...

Так и есть.Изучил подробнее.
В пластине пара диодов типа автомобильногенераторных.Выход параллельно лампочке на 6,3V.Первичка всего 15 Ом

[Serjio]

А вот так выглядел последний советский блок питания для кабинета физики:
https://forum.cxem.net/index.php?/topic ... 85%D0%BB4/

[old_hippie]

Вторичка ~4 вольта.

Т.е., лампа таки на недокале...

[bluezmoon]

Лампочку по всякому вертел.Трудно что-то внятное прочитать



Короче,абсолютно бесполезный девайс этот БП.И на звук трансформатор вряд ли сгодится,только мотать.

[oldmao]

Ну явно же 6,3 В на лампочке просматривается. А так да, в хозяйстве блок совершенно бесполезный.

[Serjio]

абсолютно бесполезный девайс этот БП

Там первичка намотана таким же проводом как и вторичка. Если перемотать первичку проводом потоньше, то вполне нормальный блок питания будет.

лампа таки на недокале

Лампочка индикаторная и 4 вольта ей за глаза...этож не для подсветки...

[vzm2]

так да, в хозяйстве блок совершенно бесполезный.

Для абонентского громкоговорителя не пойдет?

[old_hippie]

Лампочка индикаторная и 4 вольта ей за глаза...этож не для подсветки...

Я о том, что полагаться на её номинал, при исследовании трансформатора, не получилось бы.

[Shuare]

А никто не заметил, что лампочка включена последовательно? Для защиты от КЗ

[bluezmoon]

Там первичка намотана таким же проводом как и вторичка...

Я тоже об этом подумал,но нет,первичка там 0,12-0,15 мм,а вторичка >0,45-0,5 мм.
Насчёт абонентского,хз,да и уж больно он громоздок для этих целей.Он по размеру примерно,как ТВЗ от ламповых.

[bluezmoon]

А никто не заметил, что лампочка включена последовательно?...

Не,сначала тоже показалось,но параллельно они.

[Serjio]

Для абонентского громкоговорителя не пойдет?

Нет разумеется...он линию "посадит" капитально. Да и мощность излишняя у него...
Минимальное сопротивление первички для линии 15 вольт 80 ом.
К нему можно "колокольчик" подключить, чтобы орал на всю деревню , но первичку полюбому нужно перематывать.

первичка там 0,12-0,15 мм,а вторичка >0,45-0,5 мм.

Можно перемотать проводом 0.1 мм, должно влезть в каркас и будет похож на Т10-220-50.

[old_hippie]

К нему можно "колокольчик" подключить, чтобы орал на всю деревню

Для этих целей в "колокольчике" свой трансформатор есть =) 30/120/240...

[Serjio]

Я в "колокольчиках" не силён...поэтому просто паспорт выложу от самого распространённого.
http://www.edu-4.narod.ru/rupor.djvu

[bluezmoon]

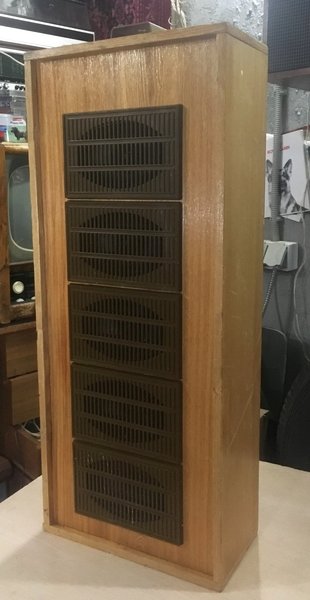

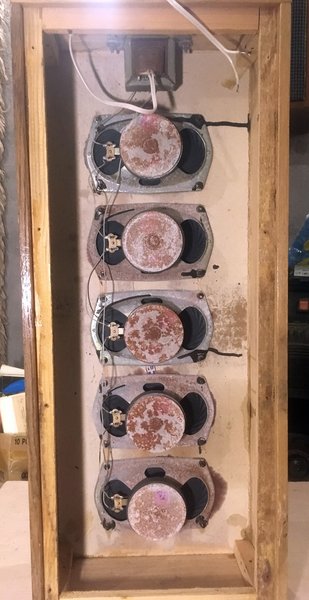

Для УМ-50 может подойдёт?
Я лет три-четыре назад к нему 15КЗ-3 подключал.Работал,но вроде не громко









По ТВЗ-1-8М не нашёл инфы.

[орест]

А может этот прибор что то тестирует - проверяет?

[Sulphur]

bluezmoon, думаю, негромко потому, что ТВЗ рассчитан на слабый выхлоп, дающий не более 1 Вт...

[bluezmoon]

...что то тестирует - проверяет?

Не,это уже определённо точно низковольтный источник питания из оборудования школьной лаборатории.

[PROF61]

ЛИП это. Дырки не с резьбой под клеммы? На вторичке у него 4 вольта (он и называется ЛИП-4). А вот первичка... МОЖЕТ БЫТЬ и 36 ВОЛЬТ. А может и 42. В нашей школе кабинетные трансы выдавали и так и эдак.

[Serjio]

ЛИП это.

Совсем не факт... ЛИПы делал другой завод. Вот пример их продукции: https://www.avito.ru/moskva/kollektsion ... 1962800148

[old_hippie]

Вариант ВУ-4. Думается.

[bluezmoon]

Насчёт гнёзд-без резьбы они.
