"Рация" Рихарда Зорге

[Андрей Н]

Здравствуйте, уважаемые Форумчане.

Просматривая ролик на ютюбе

с выступлением писателя-востоковеда Александра Куланова "Кто вы, доктор Зорге?"

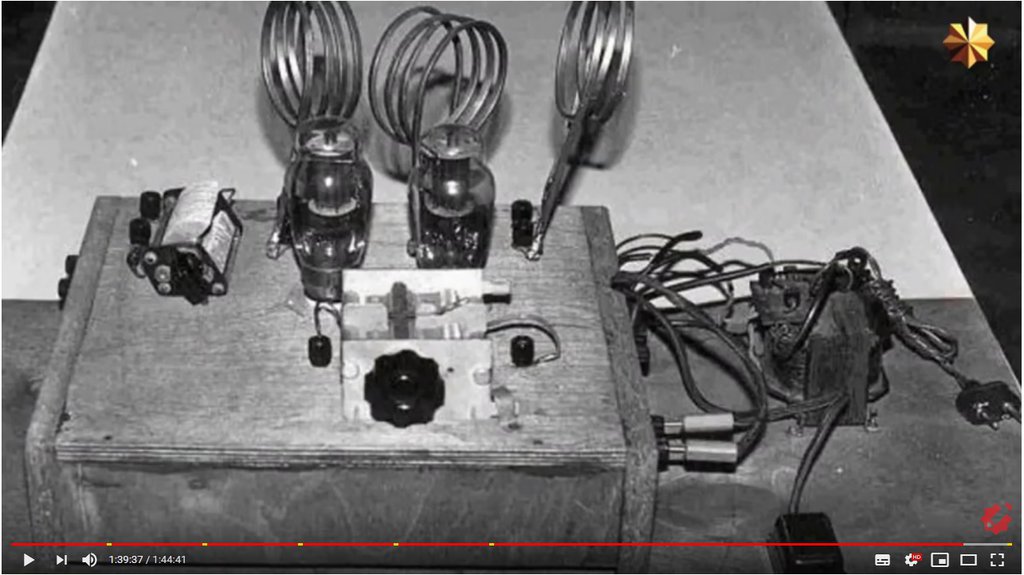

на 1:39:37 увидел фотогафию радиостанции радиста Зорге.
Прозвучало: "Рация Клауса":


Похоже, что это телеграфный радиопередатчик.
Ключ, наверное, внизу справа. Двухсекционный КПЕ.

Вопросы к знатокам по этой "шарманке":
1. Какой диапазон?
2. Что за элемент в верхнем левом углу?
3. Что могут быть за лампы?
4. Схема широко известная?
Любые Ваши мысли по этому поводу приветствуются.

С уважением,
Андрей

[Самый !]

Для демонстрации-съёмок часто используют макеты, вплоть до нелепых.

[Masick]

А катушки из кипятильников?

[КВК]

Наверное, все же рация Клаузена, а не Клауса.
Вроде уже здесь когда-то обсуждали схему, передатчик без выпрямителя? Или это на cqham.ru?

[Александр Хрисанов]

Для демонстрации-съёмок часто используют макеты, вплоть до нелепых.

Согласен, это что-то именно такое. Причём совершенно нелепое.

[КВК]

Для демонстрации-съёмок часто используют макеты, вплоть до нелепых.

Согласен, это что-то именно такое. Причём совершенно нелепое.

А что нелепого-то? Простейший передатчик-автогенератор, собранный самим Клаузеном на кухне, обычное дело для 20-30-х. Он их сделал несколько штук за свою карьеру.
Насколько этот макет точный - неведомо, но выглядит правдоподобнее, чем Р-105М в роли рации немецкого агента в 1943 году, недавно видел в какой-то передаче.
Вот схема из японского дела Зорге: http://rt20.mybb2.ru/viewtopic.php?p=1949630#p1949630.

[КВК]

Вот статья о Клаузене: https://deltaclub.org.ua/images/file/klausen.pdf

[Самый !]

По поводу "деталей" могу сказать, что у меня была книжка "Учебник командира красноармейца-связиста" издательства РККА 1937г (вроде), так там было как собрать рацию из "чего есть"... Только лампы нужны были помню.
Оттуда и фото страницы было где "бумага и ткань являются полупроводниками, ибо сухие- не проводят ток, в в мокром виде- начинают проводить".

[КВК]

Вот еще, на японском, но с картинками (авторитетность неизвестна): http://www.japanradiomuseum.jp/sorge.html

[Андрей Н]

Наверное, все же рация Клаузена, а не Клауса.
Вроде уже здесь когда-то обсуждали схему, передатчик без выпрямителя? Или это на cqham.ru?

Да. Тема оказалась уже заезженная:
https://forum.qrz.ru/55-radiomuzei-i-ko ... uzena.html

[Александр Хрисанов]

На японском интересно. Если там всё как было на самом деле, то в первом сообщении бутафория для кино.

[ДедФеном]

Лампы похоже 6Л6

[КВК]

Гугль переводит коряво, но понять можно.

[Tofiq62]

Рацию не видел,но дом где он проживал у нас в городе частенько мимо ходил.

[КВК]

то в первом сообщении бутафория для кино.

Ну вот японец сделал реконструкцию по икебане. Даже ключ поставил на разделочную доску.

[Андрей Н]

Оказывается на первом фото - это копия передатчика Макса Клаузена, выполненная по его чертежам и комментариям:



А оригинальная радиостанция (с японского сайта):

[КВК]

Подытожим.

1. Какой диапазон?
2. Что за элемент в верхнем левом углу?
3. Что могут быть за лампы?
4. Схема широко известная?

1. В районе 7 МГц, чтобы прятаться среди любителей.
2. КПЕ
3. 6L6 или 807
4. В общем да.

[Андрей Н]

Подытожим.

1. Какой диапазон?
2. Что за элемент в верхнем левом углу?
3. Что могут быть за лампы?
4. Схема широко известная?

1. В районе 7 МГц, чтобы прятаться среди любителей.
2. КПЕ
3. 6L6 или 807
4. В общем да.

Спасибо! Только на 807-ю не похоже.

Макетик возможно делали в СССР: ключ советский, ..
Родные лампы вроде UX210
https://www.radiomuseum.org/tubes/tube_ux210.html

[КВК]

Дааа, макетик похоже делали в СССР: ключ советский, лампы 807...
Родные лампы вроде UX210
https://www.radiomuseum.org/tubes/tube_ux210.html

807 у японца тоже упоминаются. И 807 - не советская, в отличие от Г-807
Есть еще доклад на эту тему на конференции IEEE, но за него хотят денег: https://ieeexplore.ieee.org/document/6068798.

[Александр Хрисанов]

Макетик возможно делали в СССР

Боковины ящика явно из ДСП...

[kuzmin]

Вообще то ДСП появилось в 1887 году, производство начато в конце 30-х годов, ящик соответствует времени.
