Магнитофоны катушечный "Астра МК-111С-1"

[bluezmoon]

Приобрёл на днях вышеупомянутый аппарат.
Исключительно из любопытства и из-за весьма неплохого сохрана.Стрелочки



Можно даже сказать рабочий,ибо звуки извлекает,управление управляет.Но только первые пять минут после включения.
Далее воспроизведение воспроизводит,как ни в чём не бывало,а вот кнопок не слушается.До следующего выключения-включения.Автостоп работает.Скорости переключаются.
Некопаный,а потому хотелось бы заменить электролиты и проверить напряжения.Начав с БП.Но вот беда,схемы БП нету.В музее есть ссылки на два источника,но схемы БП там нет.
Кстати,и в БП,и в УЗ-УВ радуют глаз электролиты Daewoo.А произведён матафон как раз в декабре месяце



Может у кого есть необрезанная схема аппарата?

[Alexmax]

ЗЫ: У меня такая же Астра, с комплектом схем и документов, и тоже конденсаторы Дэу (они кстати оказались нормальными, а вот советские - увы).
Но схемы, гуляющие по интернету, отличаются от той, что есть у меня на бумаге.
Нужен будет скан, пишите, сделаю.

[bluezmoon]

Alexmax,огромное вери мач!
Думаю,не только мне будет интересна схема БП.

[Tofiq62]

Магнитофон действительно в хорошей сохранности,но ключевое слово которое мне понравилось-это выпущен в декабре.Этим все сказано.

[bluezmoon]

Tofiq62, Да,это заметно.Но всё же я не много другой смысл вложил.В декабре,да,аврал-спасайся как можешь!
А тут нашли неухудшающий параметры выход из-за отсутствия на складе транзисторов и электролитов,заменив,например,убогие и громоздкие К50-24 на корейские.Причём большего вольтажа,а меньшего объема.Да и К50-16 тоже на треть вытеснены корейцами.Несколько КТ816 заменены на КТ818 в БП.

[Иманский]

Вау! Неужели есть удобоваримая схема! Имею такой агрегат с помойки после школьной эксплуатации, не хочет толком писать при довольно неплохом воспроизведении. А схемы нормальной найти не могу .

[bluezmoon]

Иманский,в музее есть схема с ГСП,УВ-УЗ и БУ.Теперь Alexmax добавил БП и УМ.Вроде всё теперь есть.
Заменил я в БП электролиты,БУ заработал штатно .Заодно и в УМ заменил конденсаторы,он на одной плате с блоком питания
Теперь надо выполнить ту же процедуру с УВ-УЗ,да,глядя на вид сзади ,желание не усиливается
Все на одной длинющей плате.Веревок штук сорок Хорошо хоть откидывается

[bluezmoon]

...глядя на вид сзади ,желание не усиливается ...

Избежал пока этой приятной во всех отношения процедуры .Когда менял эл-ты в БП и УМ пропустил две разделительные банки в УМ .Про незаметного слона,как раз уместно .Заменил.К звуковоспроизводящей части вопросы отпали.
Усь просто офигенно мощный !Раньше думал,что самый-самый у О-108,теперь уверен,что самый-пресамый у А-111С-1.Звук весьма не плох,присоединяюсь к Иманский.
Несколько раздражают красные светодиоды.Стрелки в тему,подсветить бы не мешало.Индикаторы с бегающими огнями на этом аппарате смотрятся аляповато(кмк).
С цветом дизайнеры угадали.Металлик под титан или нерж смотрится интереснее серости орбит.
И,что удивительно,шума от него меньше,чем от трёхмоторных орбит и союзов.
Мне нравится этот аппарат

[Alexmax]

Несколько раздражают красные светодиоды.Стрелки в тему,подсветить бы не мешало.

Меня тоже раздражали, я не выдержал и заменил светодиоды "сеть", скоростей и "пуск" на зеленые. ))
Индикаторы тоже подсветил, желтыми светодиодами, там сверху и снизу есть немного места.

Продублирую измерения Астры-111, с другой темы:

АЧХ, лента Тасма ("MTP"), 19 скорость:



Гармоники:
До ленты:



После ленты:

[bluezmoon]

Alexmax,спасибо!
А про О-108 есть такие наглядные данные?Там производителем тоже заявлены улётные ТХ.Сравнить.

[bluezmoon]

Присмотрелся к музейному экземпляру(середина 92-го),там фетровый прижим аж на стиралку!
Это заводское исполнение?Ноу-хау? На моем нету такого,и по-ходу не было,хотя хвостик для крепления имеется

[dmitry75]

На стиралку прижим это перебор,перестарались.

[bluezmoon]

dmitry75,возможно у западных машин высмотрели?,хз,но вот нижнюю часть КБГ могли бы и понадёжнее закрепить,не на честном слове.

[dmitry75]

Не знаю на каких западных прижим на стиралке,но вы на сквозном канале при записи без подачи сигнала прижмите ленту хоть пальцем к стирающей голове ,и услышите много интересного,например большой приход шума,это затея -бред сумасшедшего.

[bluezmoon]

... это затея -бред сумасшедшего.

Но пока никто не откликнулся из имеющих А-111,а может это вовсе колхоз?
Матафон не самый распространённый среди форумчан,да и выпущено было невелико.

[GrachVL]

а собственно где на фото прижим к стиралке?

[Ник.о.лай]

Выражу свое мнение. По заявленным характеристикам аппарат супер. Превосходит даже высший класс,но! Ари этом ему оставили дребезжащий одномоторный механизм, рвущиеся пассики и при всем уважении... голимый пластик на панелях, логика убогая. Последняя попытка умирающей промышленности. Приобрел, но был очень разочарован, ибо Астра 110-1 на много лучше, хотя бы внешним видом.

[Ник.о.лай]

а собственно где на фото прижим к стиралке?

Нету там его.
От радости в зобу дыханье сперло...

[Дмитрий65]

ибо Астра 110-1 на много лучше, хотя бы внешним видом.

поддержу

[bluezmoon]

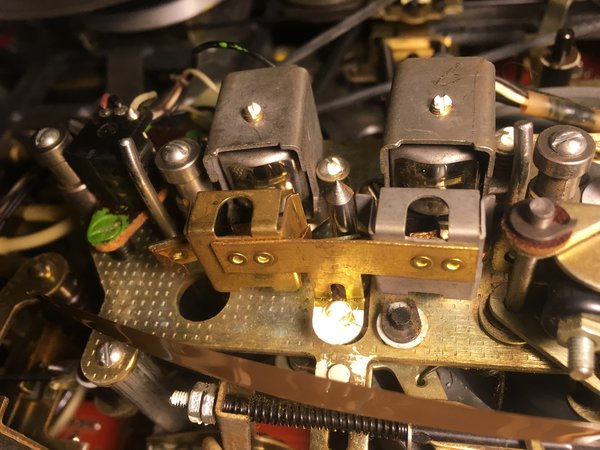

а собственно где на фото прижим к стиралке?

Выше фото моего аппарата.
На музейном матафоне явно виден прижим
http://www.rw6ase.narod.ru/00/mg_kat/as ... 1s1_12.jpg

[Alexmax]

На моей Астре прижима к стиралке нет.
Более того, его нет и на кинематической схеме.
А на музейном, судя по следам пайки, просто чей-то колхоз.

[bluezmoon]

Alexmax,спасибо!Уже склонялся к такому выводу,да и прижим тот выглядит инородно и чего-то напоминает.
А и ещё.Похоже не хватает схемы электронных регуляторов тембров.Что за зверь?

[Alexmax]

Ближайшее время выложу полный комплект схем.

[bluezmoon]

Отлично!

[Alexmax]

Ссылка на полный альбом схем магнитофона Астра МК-111С-1:

https://yadi.sk/d/lpg_DxaHw_RcnA

[bluezmoon]

Alexmax,спасибо!Закачал.
Тембр обычный,а упоминание про электронный тембр наверно относится к просто МК-111.
Вероятно он выполнен на К174УН10.У меня где-то целая палетка их была.

[Alexmax]

Тембр обычный,а упоминание про электронный тембр наверно относится к просто МК-111С.
Вероятно он выполнен на К174УН10.У меня где-то целая палетка их была.

Нет, судя по схеме, у МК-111С "электронный регулятор тембра" такой же точно, как и у МК-111С-1:

[bluezmoon]

Alexmax,понял.

[GrachVL]

... Прижимы на всех фото только к головкам записи и воспроизведения

[bluezmoon]

GrachVL,я ссылку дал на музейный экспонат.Там,если приглядеться,виден колхоз ввиде припаянного прижима для стиралки.

[Blackbird]

насчет прижима ленты к головкам - в астре его не надо . Там стабилизатор натяжения ленты есть хоть и не особо хороший но все же - поэтому не нужен прижим от него только проблемы вылезают

[molodoy]

господа,прошу прощения что в этой теме,но может есть у кого схема и инструкция по ремонту и настройке на астру 110(ранняя без сквозняка)?

[vladnik]

Приобрёл на днях вышеупомянутый аппарат.
Исключительно из любопытства и из-за весьма неплохого сохрана.Стрелочки

Можно даже сказать рабочий,ибо звуки извлекает,управление управляет.Но только первые пять минут после включения.
Далее воспроизведение воспроизводит,как ни в чём не бывало,а вот кнопок не слушается.До следующего выключения-включения.Автостоп работает.Скорости переключаются.
Некопаный,а потому хотелось бы заменить электролиты и проверить напряжения.Начав с БП.Но вот беда,схемы БП нету.В музее есть ссылки на два источника,но схемы БП там нет.
Кстати,и в БП,и в УЗ-УВ радуют глаз электролиты Daewoo.А произведён матафон как раз в декабре месяце

Может у кого есть необрезанная схема аппарата?

Хороший аппарат, по моему, незаслуженно забытый.
У меня были и Астра 109, и 110-я, теперь вот решил вспомнить, и приобрёл 111-ю, такой не было. Не живую, конечно.
Восстановил пока до такого состояния, нужно ещё подстроить, конечно - https://youtu.be/B--4t9x-tXc
Alexmax, Спасибо и вам за схемы.

[bluezmoon]

Как там в буржуйских фильмах пишут Four years later...
Достал аппарат из кладовки.Дозаменил все электролиты.Перемотки работают,эл. магнит ролика нет.Обмотка цела,напряжение поступает,короче пока затуп .

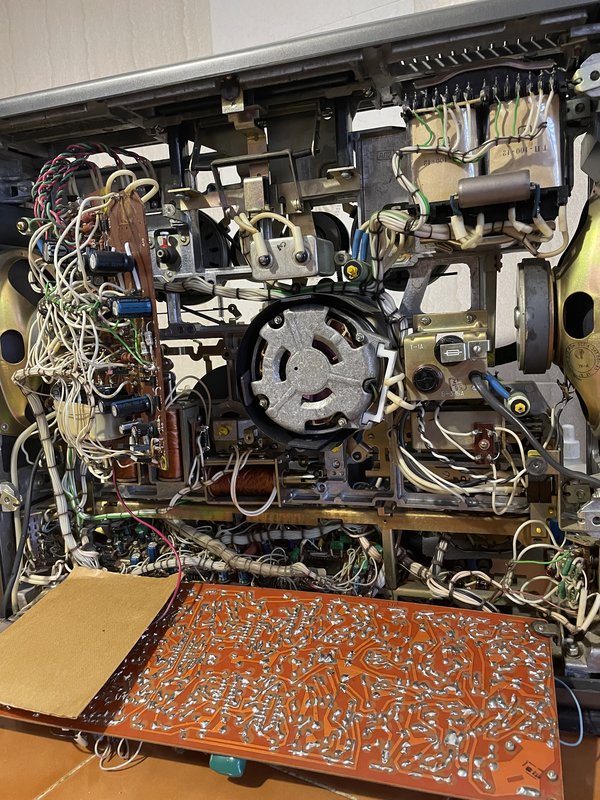

ps Ну а для тех,кто вне танка-картина дня



Интересно,на стодесятой такие же эл.магниты?сниму может вечером с донора.

[dmitry75]

Интересно,на стодесятой такие же эл.магниты?

да не,магнитам то что?,99% они не причем (если только не подать на них запредельную напругу),это скорей всего элементы ключей включения,командный пункт логики надо звонить (кстати там электролиты в обязательном порядке достойны внимания).

[АлексейГрей]

ps Ну а для тех,кто вне танка-картина дня

Ахренеть сколько проводов!
Что ж там за соединения такие?

[bluezmoon]

Что ж там за соединения такие?

Надёжные!
Это не разъёмы какие-нибудь ,всё по-военному железобетонно .
Да,сам эл.магнит не при делах,подключал его вместо другого,на перемотку который один из двух,работает.
Процессор команду выдает...
По-ходу транзистор в управлении.Там даже не КТ816,а КТ818В,вероятно на заводе решили повысить надежность схемы такой заменой.

[Alexmax]

Ахренеть сколько проводов!
Что ж там за соединения такие?

Сработан без единого разъема! ))
Жгуты проводов одинакового цвета.
Еще, для удобства ремонта, платы стоят деталями наружу. )) Спасибо, что хоть откидываются. ))

[dmitry75]

мдаа...,кррасотища,счастье ремонтника))

[bluezmoon]

Заменил транзистор(VT14) на схеме он КТ816,по факту все КТ818В.Поэтому в эту сторону меньше всего думалось.Он и оказался не пробитым вусмерть,просто какой-то странный

[bluezmoon]

Еще немного.Особо впечатлительным лучше перейти в другую тему .
Вид спереди без панели.На календаре неспокойный декабрь 1991-го








Ну а ваще-спортсменка,комсомолка и поосто красавица

[Starlight]

Алексей, спасибо за фотки! Ну блин длинющие регуляторы)), а что не сделаешь ради дизайна.. А индюкаторы прямо в глаз таки светят даже с фотки)). Срочно менять на зелёные или жёлтые, оставить на запись красный.
А так, да, красивый маг.

[bluezmoon]

Александр,да,с такими длинными осями больше и не припомню где.Конструктив,конечно,тот еще.Вся эта плата по-большому счету висит(парит )в воздухе.Крепится только тремя винтиками М2,5 спереди.Надо её в этих трех точках выставлять,чтоб регули по одной линии были и не заваливались ибо ручки регулей такой конструкции,что входят в зацепление с осями,будучи практически пришлепнутыми к панели.Кнопки управления тоже мягко-подвижно сидят.Ну а дружба моя с пппаратом продолжится.Я уровень по стрелкам смотрел,а динамики подключил-один канал тихий,да и на запись хочу его испытать на неделе.

[Александр Сергеев]

прошу прояснить ситуацию: а регулировка скорости у него электронная как на Снежети?

[dmitry75]

прошу прояснить ситуацию: а регулировка скорости у него электронная как на Снежети?

Врядли,здесь на фото виден промежуточный ролик,а это значит,что что он перескакивает на разные диаметры шкива,электронно наверное коррекция переключается.

[владлен]

прошу прояснить ситуацию: а регулировка скорости у него электронная как на Снежети?

неа

[bluezmoon]

Данунафик,какая там электронная.Надо на это клавишу хорошенько вдавить,чтоб переключить.Обычный ролик,конечно же.

[bluezmoon]

Пожалел-поленился заменить польские электролиты(зииилёненькие такие),там их штук двадцать по всем платам,но придётся всё-таки опять вскрывать пациента.В процессе записи у мага есть доп. крутилка,которая синхронно изменяет уровень записи в каналах,предварительно выставленный крутилками "Л" и "П".Удобно,но и необязательная фишка.Кнопка "Коррекция" для типа расширения динамического диапазона в области ВЧ и придания ему естественности звучания мне показалась обычным шумодавом.Поэкспериментирую после замены поляков.

[Юрыч]

Кнопка "Коррекция" для типа расширения динамического диапазона в области ВЧ и придания ему естественности звучания мне показалась обычным шумодавом

Нет, это не шумодав, что переключение коррекции по ВЧ.

[владлен]

....Кнопка "Коррекция" для типа расширения динамического диапазона в области ВЧ и придания ему естественности звучания мне показалась обычным шумодавом.

Странная фича... Про придание естественности звучанию - это в инструкции так написано? Это случаем не коррекция АЧХ " 9 --- 19". (Как на комете 212) ?? Или она только в канале воспроизведения ?
отдельной шнягой переключается ролик (на комете пассик), и отдельно жмутся кнопки коррекции (ужасное решение). А то Если бы еще кинематически связали тягами переключатель скорости с коррекцией, эти кнопки вообще не продавили бы и конструкция была бы

P/S/ Приходилось их чинить давно...Сто десятые .... честно говоря, на первый класс этот агрегат как то с очень и очень большим трудом притягивается...
