svk писал(а): ↑23 мар 2023, 00:13
fdr1, сердечники латунь? C13 (C12?) поставьте 2-7 пф, тогда настройка станет плавнее.
Да все сделал в обоих случаях точно по рекомендациям. Все 3 подстроечника заменил на 2-7 пФ. Единственно, что те конденсаторы (постоянные), что нужно было по заводской схеме поменять, пришлось подбирать из того, что есть, но все довольно близко. Емкость проверял китайским приборчиком, он емкость довольно точно вроде показывает.

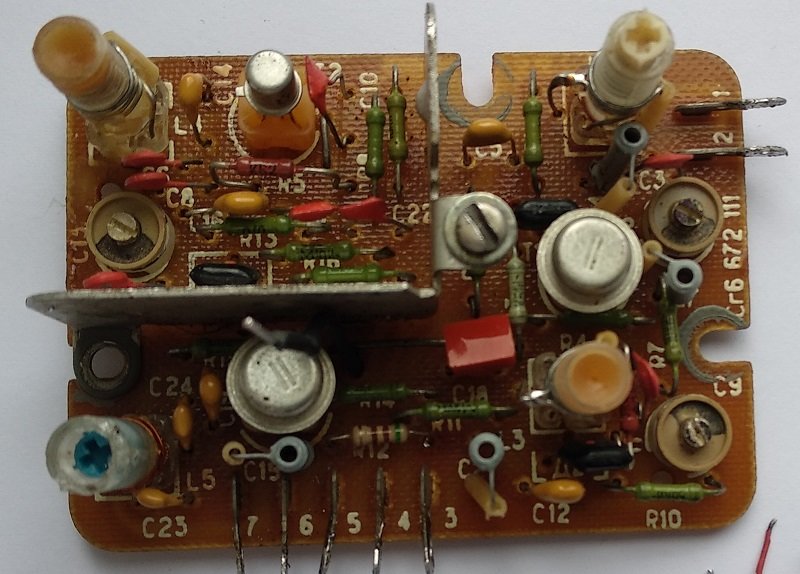

Вот это по заводской схеме:
Катушки: L1/2: L1 было 4.5, стало 2,5 (смотал 2 витка). L2 было 4.25 отвод 0,75, стало 3,25 отвод 0,75 (смотал 1 виток сверху).
– L3: было 4,25 отвод 2,5 феррит, стало 5,25 отвод 3,5 латунь (намотал заново).
– L4: было 6,25 латунь, стало 3,25 латунь (смотал 3 витка).
Конденсаторы:
– Переменные C2, C9, C12 – 2/7 (новые).
– C1 добавил 130 (взял КТ-1 со стереодекодера).
– C3 надо 8,2 поставил 8 (был 18)
– C5 поставил 130 со стереодекодера (был 220)
– C11 поставил 130 со стереодекодера (был 68)
– C24 надо 4,7 поставил 5 (был 8,2)
– C14 поставил 130 со стереодекодера (был 47)
– C15 надо 2,2 поставил 3,3 (был 1,5)
– С16 поставил 27 (был 47)
– C17 поставил 39 (был 75)
– С21 надо 82 пока оставил 75, т.к. нашел ближайшие только 68 и 100.
– C22 надо 430 поставил 450 (был 360)
Может, где-то напутал чего, буду перепроверять. Если бы ничего не ловил, то было бы понятно, что что-то не так, а тут вроде и ловит, и настраивается, только не до конца.
Еще может тип конденсаторов так влияет? Те что со стереодекодера это КТ-1 трубчатые, а вообще должны быть дисковые КД-1. А остальные брал вообще какие нашел, все снятые с разобранных плат.
