Мультиметр Mastech MY-68 (проблемы ремонта)

[Serjio]

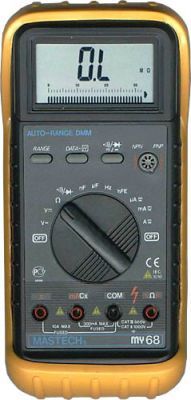

Достался мне данный прибор в неизвестном состоянии: включается, но нет индикации и не издаёт ни каких звуков. Внешний осмотр платы и деталей не выявил ни каких заметных повреждений оных. При подключении батареи выяснилось что потребляемый ток примерно 40мА и не зависит от выбранного диапазона. Первым делом были проверены все резисторы... оказался неисправным(обрыв) R44 -10 ом(кор.чёрн.чёрн.зол.). Дальше проверялись все диоды и стабилитроны, конденсаторы(оказались все исправны), затем микросхемы: IC2, IC3, IC4, IC5.
Все обозначения согласно схеме:



У IC2(NJM062D) оказались неисправны оба ОУ... у IC3(ICM7555IPA) между 1 и 2 выводом сопротивление 3.2 ома... у IC5(ICM7555IPA) между 1 и 8 выводом сопротивление 12.8 ома. У исправной ICM7555IPA между указанными выводами сопротивление больше 200 ом. Также оказались неисправны транзисторы Q2(KTC9013G)- пробой перехода Б-К и Q3(KTC9015C)- пробой перехода Э-К. Для установления причины выхода из строя этих микросхем и транзисторов полезен вот этот кусок из схемы мультиметра:



Очевидно что цепочка R44, Q2, Q3, IC5 вышла из строя по причине подключения щупов к выводам не разряженного конденсатора или измерения его ёмкости прямо в схеме с подключенным питанием ремонтируемого аппарата.
После замены всех неисправных элементов мультиметр не заработал, но потребляемый ток стал около 6 мА, что гораздно ближе к нормальному. Дальше проверялась IC1(KAD7001). Положительное напряжение(3.4 вольта) на выводе 32 присутствовало, отрицательное напряжение на выводе 62 отсутствовало. Также не было опорного напряжения(1.28 вольт) на выводе 47 и не работал тактовый генератор(32.768кГц).
Фото неисправных компонентов:



У китайцев была куплена новая KAD7001 и соответственно запаяна на место не рабочей.
Таблица напряжений на активных компонентах мультиметра после запаивания китайской микросхемы:

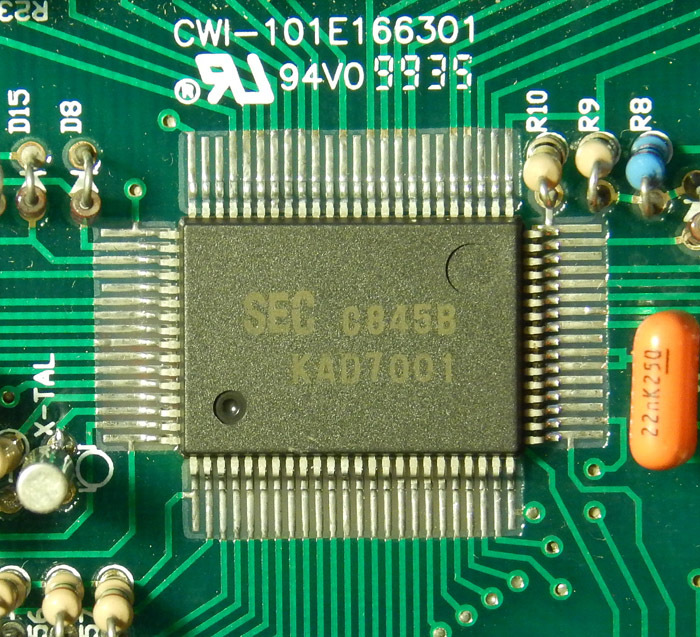

Фото микросхем: слева родная, которая стояла изначально в приборе, а справа купленная у китайцев.



После замены микросхемы чудо не произошло... прибор не заработал. Очевидно что китайцы прислали НЕ РАБОЧУЮ микросхему. Собственно основной вопрос: ГДЕ КУПИТЬ РАБОЧУЮ микросхему??? Есть ли у кого реальный опыт покупки у китайцев рабочей микросхемы?

[Старый мастер]

Serjio

После замены микросхемы чудо не произошло... прибор не заработал. Очевидно что китайцы прислали НЕ РАБОЧУЮ микросхему.

А как насчёт режимов на китайской микросхеме?

[HyC]

После замены микросхемы чудо не произошло... прибор не заработал. Очевидно что китайцы прислали НЕ РАБОЧУЮ микросхему. Собственно основной вопрос: ГДЕ КУПИТЬ РАБОЧУЮ микросхему??? Есть ли у кого реальный опыт покупки у китайцев рабочей микросхемы?

У другого продавца. Эта очень похожа на перепил, плюс китайцы если покупаешь у них партию время от времени подкладывают туда дохляки/перемаркировки. Особенно если микросхема специализированная.

Я на ебее беру у продавца utsource. Ассортимент широкий и без кидалова. Он есть и на алиэкспрессе, но там почему-то выходит чуть дороже чем у него же с ебея.

[Xell]

На моём 68-м ток потребления 42mA , если что. Вне зависимости от выбранного режима.

[Serjio]

А как насчёт режимов на китайской микросхеме?

Будут режимы... готовлю таблицу по всем микросхемам и транзисторам. Но если вы про то что микросхема работает не в режиме, то это исключено. На китайской тоже нет -3в, опорного и тактовый генератор не работает.

Эта очень похожа на перепил

Возможно... Чем она похожа то? Единственное отличие это маркировка первого вывода отличается. Маркировка(поэтому она такая бледная) смылась после протирания спиртом, правда родную не протирал... надо попробовать. Но вообще самсунговские микрухи и родные не шедевр.

У другого продавца.

Их там не так много и у всех картинки такой микросхемы как мне прислали. На ебее этот же продавец продаёт ту же микросхему. Ещё раз попадать на 500 рублей я пока не готов.

продавца utsource

У него в три раза дороже... Получается новый тестер дешевле... рублей на 300...

На моём 68-м ток потребления 42mA

Он дохлый частично. У нормального прибора ток потребления в режиме измерения постоянного напряжения должен быть примерно 1.6мА.

[Xell]

Он дохлый частично.

Видимо, он об этом не знает, поскольку чувствует себя прекрасно. Впрочем, он много чего повидал за свои неполные 18 лет.


Кстати, те MY68, что продаются сейчас - редкостное г. , по сравнению со старой версией на KAD7001. Никому не посоветую.

[Serjio]

Кстати, те MY68, что продаются сейчас - редкостное г...

Те что официально выпускаются Mastech и с микросхемой ES51971 гораздно лучше и функциональнее чем этот прибор. Дрянь это китайские копии на SC7001Q.

[флюс]

Не может исправный MY-68 жрать 40 мА. Он бы тогда разряжал "Крону" за несколько часов.
А я много раз свой бывший MY-68 забывал выключить на ночь, и всё равно батарейки хватало на несколько месяцев такого обращения.

[HyC]

Эта очень похожа на перепил

Возможно... Чем она похожа то? Единственное отличие это маркировка первого вывода отличается. Маркировка(поэтому она такая бледная) смылась после протирания спиртом, правда родную не протирал... надо попробовать. Но вообще самсунговские микрухи и родные не шедевр.

На родной маркировка нанесена краской, на неродной - гравировка. Родную маркировку спиртом (и не только им) скорее всего не сотрете. Китайцы часто заново маркируют и красят микросхемы, потому-что они продают их с разбора как новые, а вид у БУшных скажем так нетоварный. Формуют ноги, заново лудят, чипы шлифуют, красят и маркируют заново. Но как правило они все-же исправные (максимум промаркируют на более высокие тактовые частоты/напряжения/токи). Но попадается и вот такой вот шлак.

[Serjio]

Китайцы часто заново маркируют и красят микросхемы...

Да я с этим уже сталкивался не раз. Заказывал у китайцев только то что не могу найти у проверенных поставщиков в Москве. Вообщем ни одной рабочей микросхемы от них не пришло... одно фуфло. Заказывал уже пяток разных... в итоге "наказал" сам себя почти на три тысячи рублей. Наверное надо завязывать с китайцами...
Интересно что же внутри у этого чипа??? Есть подозрение что внутри пустышка...
Добавил таблицу напряжений в первое сообщение темы.

[cvyazov]

Достался мне данный прибор в неизвестном состоянии: включается, но нет индикации и не издаёт ни каких сигналов. Внешний осмотр платы и деталей не выявил ни каких заметных повреждений оных. При подключении батареи выяснилось что потребляемый ток примерно 40мА и не зависит от выбранного диапазона. Первым делом были проверены все резисторы... оказался неисправным(обрыв) R44 -10 ом(кор.чёрн.чёрн.зол.). Дальше проверялись все диоды и стабилитроны, конденсаторы(оказались все исправны), затем микросхемы: IC2, IC3, IC4, IC5.
Все обозначения согласно схеме:




У IC2(NJM062D) оказались неисправны оба ОУ... у IC3(ICM7555IPA) между 1 и 2 выводом сопротивление 3.2 ома... у IC5(ICM7555IPA) между 1 и 8 выводом сопротивление 12.8 ома. У исправной ICM7555IPA между указанными выводами сопротивление больше 200 ом. Также оказались неисправны транзисторы Q2(KTC9013G)- пробой перехода Б-К и Q3(KTC9015C)- пробой перехода Э-К. Для установления причины выхода из строя этих микросхем и транзисторов полезен вот этот кусок из схемы мультиметра:



Очевидно что цепочка R44, Q2, Q3, IC5 вышла из строя по причине подключения щупов к выводам не разряженного конденсатора или измерения его ёмкости прямо в схеме с подключенным питанием ремонтируемого аппарата.
После замены всех неисправных элементов мультиметр не заработал, но потребляемый ток стал около 6 мА, что гораздно ближе к нормальному. Дальше проверялась IC1(KAD7001). Положительное напряжение(3.4 вольта) на выводе 32 присутствовало, отрицательное напряжение на выводе 62 отсутствовало. Также не было опорного напряжения(1.28 вольт) на выводе 47 и не работал тактовый генератор(32.768кГц).
Фото неисправных компонентов:



У китайцев была куплена новая KAD7001 и соответственно запаяна на место не рабочей.
Таблица напряжений на активных компонентах мультиметра после запаивания китайской микросхемы:



Фото микросхем: слева родная, которая стояла изначально в приборе, а справа купленная у китайцев.



После замены микросхемы чудо не произошло... прибор не заработал. Очевидно что китайцы прислали НЕ РАБОЧУЮ микросхему. Собственно основной вопрос: ГДЕ КУПИТЬ РАБОЧУЮ микросхему??? Есть ли у кого реальный опыт покупки у китайцев рабочей микросхемы?

Тоже как то приходилось ковырять данный мультиметр.Подали видимо высокое.Менял 062,7555,4011 ну и 7001,её брал у китайцев лет 8 назад на Ebay.Заработал.
И всё таки,прежде чем браковать 7001,нужно внимательно всё проверить,не только элементы,но и дорожки.

[Masick]

Исправный прибор не дешевле купить?

[Serjio]

cvyazov, не надо полностью цитировать сообщение...
все кроме вас его и так видят!
В теме есть таблица напряжений можете сравнить её с рабочим прибором?

[cvyazov]

Исправный прибор не дешевле купить?

Новый мультик 1.5-2 рубля.Исправный какой нибудь б\у,не знаю.Микросхемы рублей на 600.Так,что если самому ковырять,то не дешевле.А если конечно отдать кому то на ремонт,то получается,что дешевле купить новый или цена за ремонт будет соизмерима с ценой нового.Тут цимус в другом,самому отремонтировать и получить от этого удовольствие.

[cvyazov]

cvyazov, не надо полностью цитировать сообщение...
все кроме вас его и так видят!
В теме есть таблица напряжений можете сравнить её с рабочим прибором?

Сейчас под рукой его к сожалению нет.

[Masick]

Это если у вас время ковыряния бесплатное или имеет отрицательную стоимость (когда ковыряешь на работе, тебе за это ещё и платят))). На самом деле, на мой взгляд, лучший прибор MS8221C раньше рублей 800 стоил, теперь наверное немного больше.

[Serjio]

Masick, если хотите поговорить как всегда ни о чём заведите свою тему и "триндите" на здоровье. Здесь тема про конкретный прибор и про его особенности ремонта. Ваши экономико-психологические выкладки интересны узкой группе ограниченных людей... Данная тема для другой группы людей...

[Masick]

Так мы все здесь узкая группа ограниченных людей с точки зрения нормального человека. Тоже мне америка через форточку)

[Serjio]

Попробовал маркировку на родной микросхеме протереть спиртом... не смывается. То есть китайская точно "фуфло".
Кто что думает про вот этого продавца: https://ru.aliexpress.com/item/Free-Shi ... 50478.html
Вроде пишут что нормальные микросхемы высылает...

[HyC]

Лично я у этого продавца ничего не покупал. А на старых микрухах и не на фуфле из китая маркировка может спиртом стираться. Они на БУ чипы так косметику часто наводят. Например я купил партию зайлоговских процессоров, все рабочие, без претензий, не левак перемаркированный, но корпуса перекрашены и отмаркированы заново. Спиртом можно отмыть, становится видно что корпус не такой уж новый, и в косом свете маркировка старая просвечивает. Так что тут походу как попадется. Другой раз купил партию GAL-ок, тоже все отлично, коллега форумчанин с zx-pk купил у другого продавана - все приехали битые (не то 8 не то 10 штук). Он уж думал что с программатором у него чего не в порядке, мне переслал. Я проверил. Битые. Так что у китайцев - как повезет.

[Xell]

Те что официально выпускаются Mastech и с микросхемой ES51971 гораздно лучше и функциональнее чем этот прибор. Дрянь это китайские копии на SC7001Q.

Тот MY68(N), о котором я говорил, собран на SC9711. А чем новый MY68 "гораздо функциональнее" старого MY-68? Если тем, что добавлен режим работы с токовыми клещами - так оно мне, например, не нужно, от слова совсем. Или тем, что убрали мнемоническую шкалу - так стало только хуже.
Да, немного расширили диапазон, с условных 326-ти до 400. Добавили автоотключение - ну ОК, правда это палка о двух концах...

[Serjio]

Так что у китайцев - как повезет.

Это да... тут игра в рулетку... мне пока не везёт...

Тот MY68(N)...

Не с буквой N на конце все дрянь. Была партия приборов выпуска до 2003 года примерно с микрухой про которую я написал. Они были сделаны в Тайване и в коробках не крашенных приходили. Там и шкала была и диапазон до 3400 и точность выше была. Потом они стали в штаты их поставлять и уже под другим брендом, но вид и расположение органов управления было такое же. Кстати 68-е уже давно не выпускаются и то что есть на русском сайте тоже поделки китайцев. Мастех уже почти загнулся... основной персонал ушёл в ХолдПеак.

[Muller]

Мастех давно загнулся... Я уже замучался искать отличия настоящих приборов от КитайГ, из последнего - годные в режиме прозвонки - пищалка начинает пищась сразу как только замкнешь щупы, а "поделка" - может секунду-две думать, надо ли ей пищать или нет... Думаю, не нужно объяснять, как это "помогает" в работе несказанно.

[HyC]

Мастех давно загнулся... Я уже замучался искать отличия настоящих приборов от КитайГ, из последнего - годные в режиме прозвонки - пищалка начинает пищась сразу как только замкнешь щупы, а "поделка" - может секунду-две думать, надо ли ей пищать или нет... Думаю, не нужно объяснять, как это "помогает" в работе несказанно.

На вполне белопородистом APPA109N пищалка тоже задумчивая. А предел измерения он подбирает не мгновенно.

[Muller]

APPA в хоз-ве нет, а мастех есть древний M890G и он офигенен, пределы там механические, но пищалка мгновенная, термометр и частотомер практически не врут в пределах своей точности. А и самое офиенное - это то, что он пережил измерение автомобильного аккумулятора в режиме измерения тока... Щуп отгорел, а сам мультиметр хоть бы что! Шунт в схеме и дорожки на плате оказались круче, чем проводок щупа))))

[Serjio]

Muller, тема не про то у кого прибор круче, а про конкретно MY-68 и проблемы с его ремонтом и поиском микросхемы KAD7001. Пишите по теме! Тем с обсуждением других приборов и так куча... так что лишний раз обсуждать нет смысла.

[Xell]

Не с буквой N на конце все дрянь. Была партия приборов выпуска до 2003 года примерно с микрухой про которую я написал. Они были сделаны в Тайване и в коробках не крашенных приходили. Там и шкала была и диапазон до 3400 и точность выше была. Потом они стали в штаты их поставлять и уже под другим брендом, но вид и расположение органов управления было такое же. Кстати 68-е уже давно не выпускаются и то что есть на русском сайте тоже поделки китайцев. Мастех уже почти загнулся... основной персонал ушёл в ХолдПеак.

В том-то и подвох, что у него нет буквы N на конце - просто "MY68", как на фото по ссылке выше, хотя он и MY68N по сути. Лет пять назад имел неосторожность купить такой прибор на смену своему старому 68-му, но пощупав его более конкретно, и поняв, какое это тормознутое чудо китайской инженерной мысли, решил, что "ну его нафиг!" и сплавил этот тестер коллеге, который и пользует его по сей день. Логотипа Локуса на нём, кстати, нет.

По теме: несколько лет назад мне на авито попался оригинальный MY-68 с колотым дисплеем за какие-то смешные деньги. Уже почти купил, но в последний момент продавец с извинениями слился, сказав, что типа продал соседу. Не срослось, в общем. Это я к чему - может ещё где-нибудь попадётся что-то подобное. Ну... как вариант.

[Serjio]

Логотипа Локуса...

На правильных приборах его и не должно быть. И даже то фото(оно с сайта мастеха) прибора которое я разместил в начале темы не оригинальное. Просто не охота было свой фотографировать... на нём нет значка РСТ.

...на авито попался оригинальный MY-68...

Я как раз такой купил... давно купил, но там помимо дисплея оказалась и KAD7001 дохлая... лежит мёртвым грузом и ещё пару(одинаковые снаружи, но разные внутри ) с буквой N лежат с той же проблемой.

[Serjio]

Удалось проверить микросхему вот от этого продавца:
https://ru.aliexpress.com/item/Free-Shi ... 50478.html
Тоже бракованная... опорное напряжение в два раза ниже нормального. Но с этой хотя бы индикатор светится.
Ищу попрежнему РАБОЧУЮ микросхему!!!

[HyC]

Удалось проверить микросхему вот от этого продавца:
https://ru.aliexpress.com/item/Free-Shi ... 50478.html
Тоже бракованная... опорное напряжение в два раза ниже нормального. Но с этой хотя бы индикатор светится.
Ищу попрежнему РАБОЧУЮ микросхему!!!

Там для формирователя опорного напряжения внешняя цепь вроде как быть должна. Может в ней порулить ?

[Xell]

... Vref 0.5v вместо 1,5v хотя после танцев с бубном работает,но хорошо или плохо пока не разобрался до конца

[Serjio]

Там для формирователя опорного напряжения внешняя цепь вроде как быть должна.

Опорное напряжение 1.3 вольта примерно формируется внутри микросхемы. Без него диапазоны неверно переключаются.

[Serjio]

Свершилось ЧУДО!!! Микросхема заработала. Что стало причиной её не работы до этого пока не выяснил, но теперь прибор работает (при включении как положено засвечиваются все сегменты индикатора и пищит бузер). Просто тыкал щупом по контактам для подключения индикатора и вдруг раздался писк бузера... запустился тактовый генератор.



Прибор работает почти на всех диапазонах, но врёт как сивый мерин. Пока ничего не подстраивал...выставил только опорное напряжение (0.32768в) на 38 выводе. Частоту не мерит...вообще не реагирут на подключение к генератору.
Результаты измерений:




Опорное напряжение:



Потребляемый ток в разных положениях переключателя:




Карта напряжений рабочего прибора:

[Serjio]

Теперь работает и частотомер. Причина была в микросхеме IC4(TC4011BP). Были неисправны все четыре логических элемента. Мерит частоту уверенно где то с 50Гц и до 200кГц, но с такой же погрешностью как и всё остальное.
Фото IC4 и таймеров( не часто попадаются индийские детали ).



Измерение частоты( 245кГц уже не видит...):



А нет ли у кого инструкции к этому прибору первых выпусков? Только не те два варианта, что болтаются в сети на русском языке! Интересна инструкция, которая шла в коробке с приборами первых выпусков на английском языке. Она была напечатана на мелованной бумаге мелким шрифтом...такая книжка-раскладушка была.

[Xell]

Не такая?

[Serjio]

Не такая?

Не-е-е думаю это уже более поздняя... Та была чёрно-белая... типографская печать и бумага белая, плотная, толстая, качественная.
Да и кстати на старых MY-68 нет надписи "Dual Display DMM". Это похоже вообще китайский вариант.

Вот нашёл чешский вариант. Он хоть и ближе к родному, но тоже более поздний. На ранних мануалах значка CE не было.



А вот второй(1996-1997 год) вариант мануала...тогда уже приборы пошли с "калошами" и в пенопласте упакованы были:



Я ищу самый первый вариант...примерно 1993-1995 годов.

[Serjio]

Измерение тока...

...постоянного (100мкА, 1мА, 470мА)...




...переменного (100мкА, 1мА - частота 1000Гц, 550мА - частота 50Гц)




Проверка диодов...транзисторов.

[Serjio]

Ну вообщем можно подъитожить:
- напряжение(постоянное и переменное) почти точно мерит только в режиме ручного выбора диапазона, а на автомате показания занижает на 40% примерно;
- ток(постоянный и переменный) почти точно мерит в любом режиме;
- сопротивление точно не мерит ни в одном режиме...везде занижает показания на 40% примерно;
- пищалка при прозвонке цепи иногда пищит, а иногда нет. При включении пищит всегда;
- диоды проверяются нормально;
- ёмкость(после подстройки) мерит довольно таки точно в обоих диапазонах. В nF диапазоне измерение происходит на частоте 2000Гц, а в uF диапазоне на частоте 20Гц. Мерит ёмкости от 1000пФ и до 30мкФ;
- частоту(после подстройки) мерит тоже довольно таки точно;
- коэффициент передачи транзисторов измеряет с достаточной точностью.

В режиме измерения сопротивления (при ручном выборе диапазона 32.6Мома) при замыкации щупов показывает довольно таки интересную цифру:



Интересно это у всех так или только у этого прибора???
Вообщем по результатам измерений склоняюсь к тому что косячит АЦП. Пересчитывать интегрирующие цепочки?

Далее картинки измерения постоянного напряжения от ИОНа:

[Xell]

В режиме измерения сопротивления (при ручном выборе диапазона 32.6Мома) при замыкации щупов показывает довольно таки интересную цифру:



Интересно это у всех так или только у этого прибора???

У моего - "0,00 МΩ", что, впрочем, и логично.

p.s. Или это был риторический вопрос? ^^"

[Serjio]

У моего - "0,00 МΩ"

Покажите... ваш...
Кстати, а у вас инструкция есть?

[Tross]

В режиме измерения сопротивления (при ручном выборе диапазона 32.6Мома) при замыкации щупов показывает довольно таки интересную цифру:



Интересно это у всех так или только у этого прибора???

У одного из моих ( не такого, но MY) даже впаспорте написано про это было и что число при замыкании надо вычитать из результата измерений

[Xell]

У моего - "0,00 МΩ"

Покажите... ваш...
Кстати, а у вас инструкция есть?

Покажу... завтра... Он на работе.

К нему есть две инструкции. Одна на английском, скан обложки которой я выкладывал несколькими постами выше; и вторая на русском, "Локусовская". Есть ещё гарантийный талон и коробка (картонно/пенопластовая). Не сохранились разве что родные щупы, по причине их естественного износа.

У одного из моих ( не такого, но MY) даже впаспорте написано про это было и что число при замыкании надо вычитать из результата измерений

Там, скорее всего, говорилось о влиянии сопротивления щупов, при измерении малых сопротивлений. На "больших" сопротивлениях такого быть точно не должно. В противном случае прибор просто неисправен.

[Serjio]

... число при замыкании надо вычитать из результата измерений

Это врядли... тут скорее прибавлять надо.

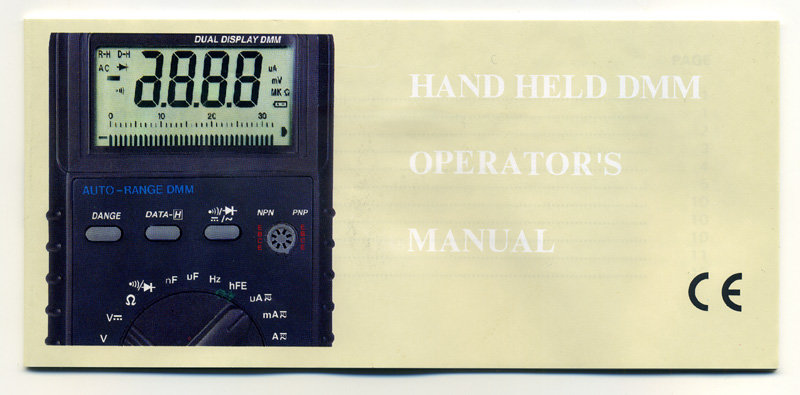

Одна на английском, скан обложки которой я выкладывал несколькими постами выше; и вторая на русском, "Локусовская".

Понятно...такие я видел...не нужны. У вас похоже прибор примерно 2000 года. Он у вас с калошей уже? Хорошо бы увидеть маркировку микросхемы в вашем... И ещё интересно фото задней части корпуса (без калоши!) со стороны шляпок винтов(крепления корпуса).

Не сохранились разве что родные щупы, по причине их естественного износа.

А у меня два комплекта от старых приборов примерно 98 года рождения до сих пор живые. Они тогда были не плохого качества и сопротивление 0.1 ома в замкнутом состоянии.

Кстате тут заметил интересную вещь: маркировка на микросхемах (типа 709В) встречается только у китайцев, а приборов на микросхемах с такой маркировкой не видел ни одной фотографии в сети. Есть другие маркировки, но их нет у китайцев в продаже. Это всё наводит на мысль , что либо китайцы пишут маркировку от балды либо они изначально продают партию, которая была забракована ещё на заводе.

[Tross]

У одного из моих ( не такого, но MY) даже впаспорте написано про это было и что число при замыкании надо вычитать из результата измерений

Там, скорее всего, говорилось о влиянии сопротивления щупов, при измерении малых сопротивлений. На "больших" сопротивлениях такого быть точно не должно. В противном случае прибор просто неисправен.

Нет , про большие сопр. говорилось. Не раз видел. Вот из М890

Из старого паспорта MY65 ,вновых этого нет уже , наверно исправили



Наверно и у старых MY68 такое может быть .

[Serjio]

Наверно и у старых MY68 такое может быть .

Не может и на этом точка. Дальше обсуждать не нужно, ибо между этими приборами и MY-68 нет ничего общего.

[Xell]

Если не очень срочно, я тестер домой отбуксирую и там уже, на выходных, устрою ему фотосессию. Просто на работе это делать несколько несподручно.

[Xell]

В общем, вот. =) Прибор, конечно, "побитый жизнью", слегка уколхоженый внедрением в него датчика для проверки пультов, внешним "buzzer'ом" и внешним, опять же, блоком питания, ибо батареек он не видел уж лет пятнадцать. Да они ему и не нужны, поскольку стоит он на столе и особо никуда не перемещается.

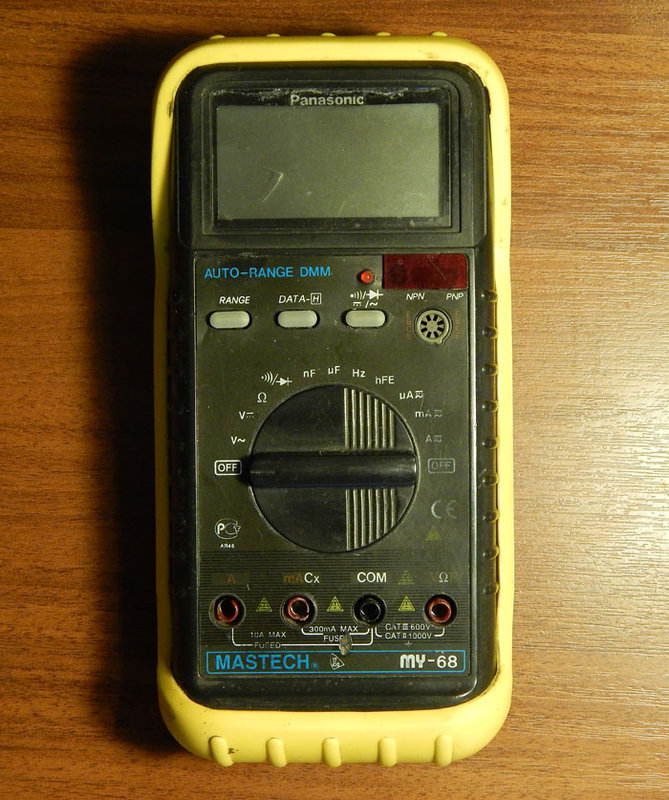

Сам прибор:

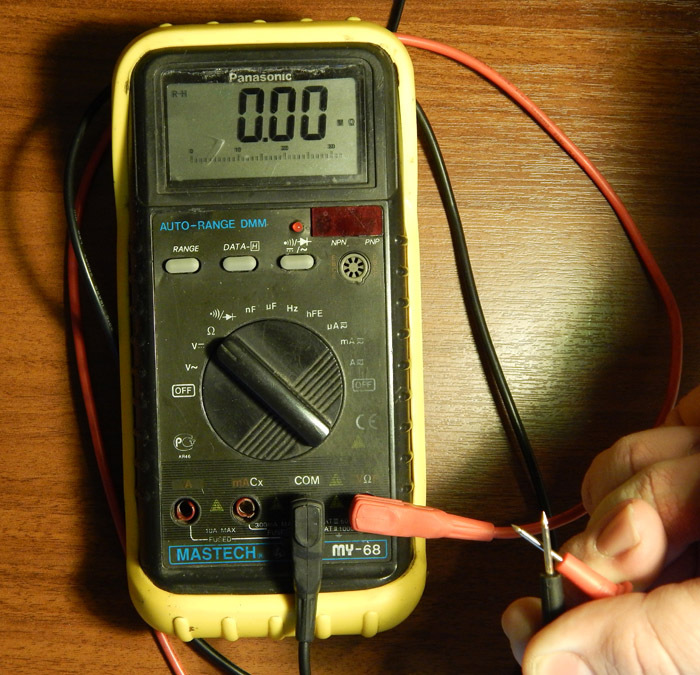

Замкнутые щупы при фиксированном диапазоне МΩ:


Маркировка микросхемы:

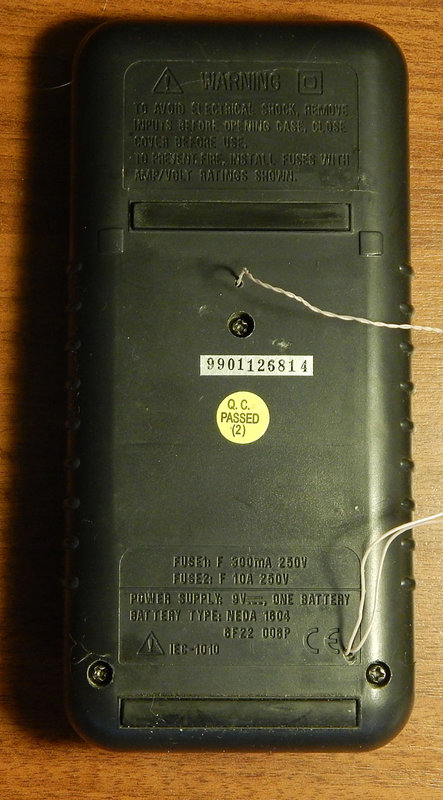

Задняя часть корпуса:


Эти и другие фотки в полном размере можно скачать одним архивом: https://yadi.sk/d/KbVWVSyBvy-MXw

[Serjio]

Спасибо! И особенно за фото микросхемы. Теперь понятно что нужно искать микруху с как можно большим числом рядом с надписью SEC. Хотя похоже рабочую уже не найти... Китайцы вообщем продают фуфло одно не понятно кем и где сделанное.
Кстате судя по серийному номеру на вашем к 2000 году уже было выпущено почти 10 миллиардов штук приборов. Ахренеть!!! И где же они все???

[Xell]

Да не за что. Кстати, то число, что указано на наклейке, скорее всего не является его порядковым номером. Возможно, первые четыре цифры - это дата выпуска (9901), а вот оставшаяся часть (126814) вероятно и будет его очередью на конвейере. =)

[Serjio]

первые четыре цифры - это дата выпуска (9901), а вот оставшаяся часть (126814) вероятно и будет его очередью на конвейере.

Не-е-е... что то не сходится... на плате у вас маркировка 35 неделя 1999 года, а это точно не 1 месяц года.
На моём, а выпущен он на год раньше, чётко написан именно номер:



Кстате, а калошу вы покупали отдельно?
