Телеграфный аппарат Сименсъ и Гальске, 1904 год

Сообщение

$ergio · #251

AV66 писал(а):
если что то есть полный комплект чертежей.....

Чертежи это хорошо, если поделитесь буду Вам очень благодарен!

AV66 · #252

Так как тема периодически затухает то хочу поделится с сообществом.

Особо не ставил цель коллекционирования телеграфов - тема увы затратная.
Но получилась некая подборка. которую и разместил у себя в комнате (благо место позволяет)

Механика работает у всех аппаратов. до электрики руки не доходят, но как минимум самый левый ( аппарат Правительственного Телеграфа) полностью исправный и комплектный.

$ergio · #253

Пополнение моих железяк.

После чистки и помывки оказался в очень хорошем состоянии, но опять много утрат, если у кого есть аппарат в разбор можно поменяться на узлы моего первого аппарата

$ergio писал(а): ↑
29 окт 2019, 14:08
...
ТА Сименс и Гальске за номером №70336.
...

Нужны чернильница, Синхронизатор времени (ветрянка) в сборе, электромагнитная система в сборе с якорем и пишущим рычагом и упорной колонкой, шестеренка с печатающим роликом №5, прижимной валик, телеграфный ключ, миллиамперметр, подставка, громоотвод, клеммник

Hume · #254

Добрый день!
Это гальваноскоп?
№3145

$ergio · #255

Да, если продаёте, я первый в очереди!

AV66 · #256

$ergio писал(а): ↑
22 май 2021, 10:37

Нужны чернильница, Синхронизатор времени (ветрянка) в сборе, электромагнитная система в сборе с якорем и пишущим рычагом и упорной колонкой, шестеренка с печатающим роликом №5, прижимной валик, телеграфный ключ, миллиамперметр, подставка, громоотвод, клеммник

Практически нет таких деталей. А если кто и продает аппараты некомплектные то тоже за немалую цену.

AV66 · #257

Hume писал(а): ↑
23 авг 2021, 14:05
Добрый день!
Это гальваноскоп?
№3145

меня немножко смущают его маленькие размеры.
Стандартный телеграфный гальваноскоп С и Г называется по каталогу "Вертикальный гальваноскоп в ясеневом ящике" и имеет габаритный размер 180(высота) х 140
Клеммы внизу, в вашем варианте размер явно меньше и клеммы на верхней крышке .Вероятно это прибор для лабораторных опытов ?

AV66 · #258

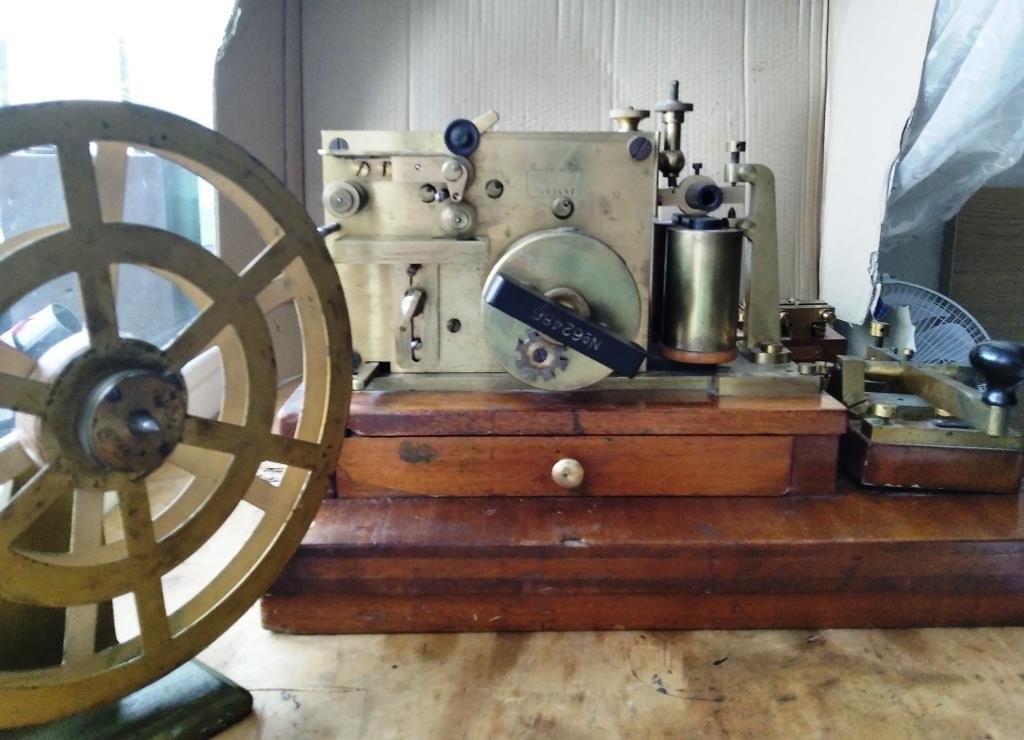

Начал потихоньку очередной "проект".
как всегда не хватает некоторых мелких деталек. Но часовой механизм заработал, цоколь отдал реставратору по дереву.

AV66 · #259

Цоколь пришел из ремонта.
Может у кого то есть в запасах детальки от пружинного барабана - звездочка , которая ограничивает число оборотов при заводке пружины?

AV66 · #260

что бы тема не умирала....

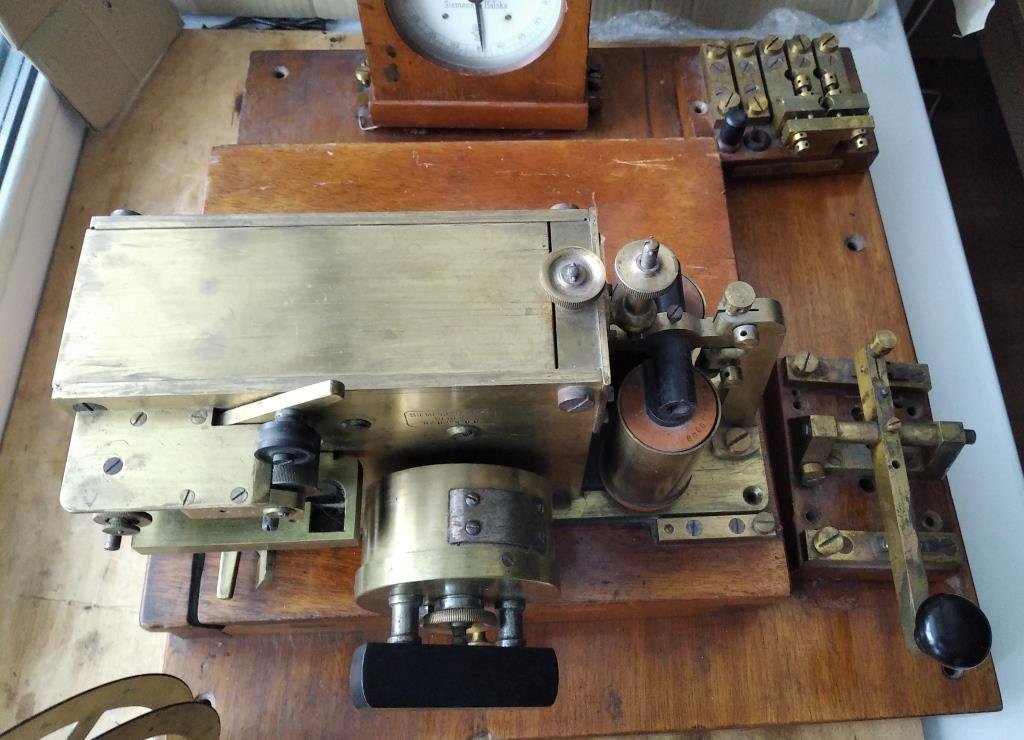

в результате получилось практически комплектное устройство( не считая отсутствия некоторых мелких деталей) под названием( как в каталоге СиГ на 1915 год) - нормальный чернопишущий прибор с упорной стойкой, с наружным барабаном , подвижным электромагнитом , ясеневой полированной доской размером 10 1\2 х 11 дюймов и горизонтальной катушкой для ленты в выдвижном ящике.

в таком варианте этот приемник( прибор) мог монтироваться на доску большего размера по стандарту железнодорожного телеграфа или на общий стол для нескольких аппаратов в системе Правительственного телеграфа

AV66 · #261

И еще один проект, больше для интерьера.
Приемник Richard Bosse ,Берлин
Гальваноскоп Kruger & Hirschmann,Берлин

AV66 · #262

а вот такой отличный аппарат Сименса в продаже https://meshok.net/item/267783577_%D0%A ... 0%B2%D0%B5

Телеграфный, военно-полевой портативный, т.н. кавалерийский аппарат 1897 г.в.
Отличается небольшими размерами (26х12х выс. 16), складывающимся ключом.
в оригинале был еще раскладной ящик

AV66 · #263

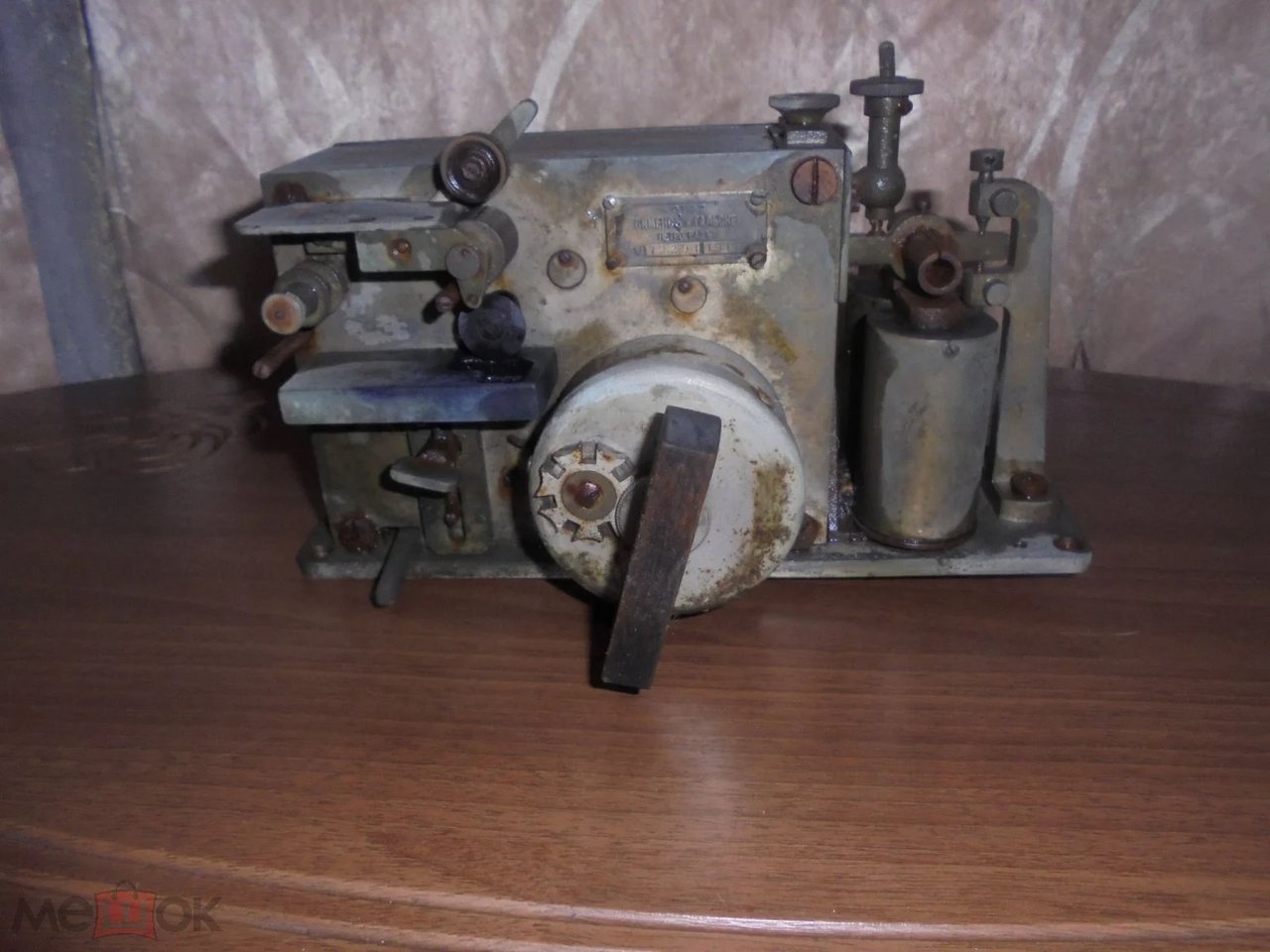

А я приобрел себе такой аппарат.
Вначале думал на запчасти но пока решил оставить как есть .
Завод № 21 НКС, Завод «Промсвязь» /г. Куйбышев/
интересна история завода, точнее ее окончание

Завод "Промсвязь" был образован в 1939 г., как предприятие по изготовлению запчастей к телеграфной аппаратуре. В годы войны в него влились эвакуированные из Харькова мастерские "Радиострой", в этот период завод изготавливал датчики позывных, звуковые генераторы, аппараты Морзе, осуществлял ремонт штепсельных коммутаторов, ремонтировал для фронта полевые малогабаритные ранцевые радиостанции. В после военные годы завод начал осваивать выпуск более сложной аппаратуры промышленной связи и средств малой механизации. В 1971 г. завод начал активно перестраиваться на выпуск сложнейшей электронной радиоаппаратуры связи, возросла и укрепилась его материальная база.
В 1993 завод "Промсвязь" преобразован в открытое акционерное общество "Самарапромсвязь".
В настоящее время, основная продукция завода - кабины телефонные, продукция для ЖКХ, почтовые ящики. Мы производим почтовые ящики различных моделей: антивандальные,щелевые, горизонтальные... Почтовые ящики со стеклянными дверцами - уникальная продукция нашего завода.

Источник: https://productcenter.ru

$ergio · #264

Мда. Печальная история завода. Если вдруг будете на запчасти пускать я бы хотел кое что приобрести.

AV66 · #265

$ergio писал(а): ↑
13 авг 2022, 09:26
Мда. Печальная история завода. Если вдруг будете на запчасти пускать я бы хотел кое что приобрести.

Да, какой прогресс в последние годы. Илон Маск бы обзавидовался .

Нет останется как есть, все таки аппарат ВОВ , но не хватает ветряка. надо разбираться с заводным барабаном но пока настроения нет

AV66 · #266

Андрей Н писал(а): ↑
29 янв 2018, 15:07
Здравствуйте, уважаемые Коллеги,
Хочу показать свой телеграфный аппарат Сименсъ и Гальске.
Корпус, ключ, приборчик говорит, что это образец 1944 года:

Но сам механизм 1904 года:

А Вероятно Вы правы. На авито аппарат с такой же шильдой.

AV66 · #267

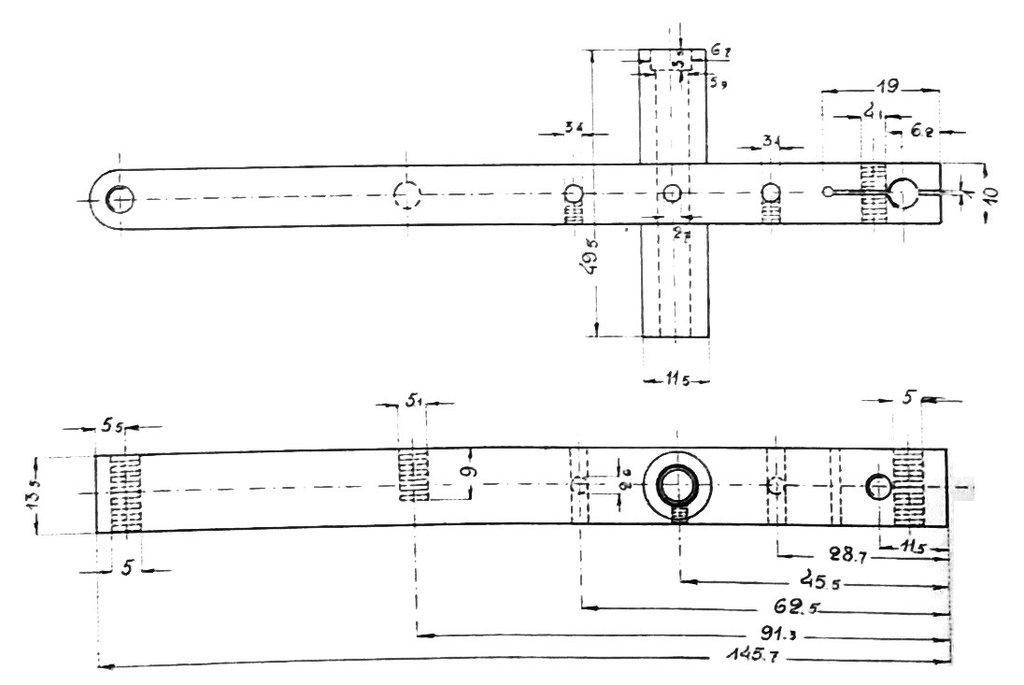

Стандартный ключ для телеграфных аппаратов" Сименс и Гальске", принятых в Российской Империи
Размер деревянного основания 110 х 80 мм

$ergio · #268

Интересно, деревянное основание из 2ух половинок состоит, а потом стали делать из цельного массива. А размер рычага у него такой же как у поздних ?

AV66 · #269

$ergio писал(а): ↑
02 ноя 2022, 09:12
Интересно, деревянное основание из 2ух половинок состоит, а потом стали делать из цельного массива.

Тк чертеж начала 20 х годов то вероятно наоборот пошла экономия дерева . а изначально был цельный массив. По крайней мере на моем образце так

AV66 · #270

$ergio писал(а): ↑
02 ноя 2022, 09:12
. А размер рычага у него такой же как у поздних ?

aleks24 · #271

Вот тут в сообщении № 17 есть по телеграфным аппаратам информация
http://rt20.getbb.ru/viewtopic.php?t=107093

AV66 · #272

Позволю еще немного занять время уважаемого сообщества любителей телеграфной аппаратуры первой половины 20 века.

Как показывал выше, у меня появился аппарат М-38 1944 года завода 21 НКС.

С учетом того ,что при поломках элементы заменялись на похожие, но не обязательно родные, то и тут стоял МА 4МШ, вылезавший за края деревянного цоколя.
Для аппаратов системы Морзе у нам применялись миллиамперметры типа 5МЛ.

И благодаря безвозмездной помощи Александра Хрисанова, у меня появился такой прибор.

Пришлось обращаться к описанию, для данного аппарата нужна шкала 50-0-50

Но в моем случае сгодится и более поздняя 60-0-60 ( для аппаратов М-44)
Так же как то надо вывести в центр стрелку, но это задача будущего

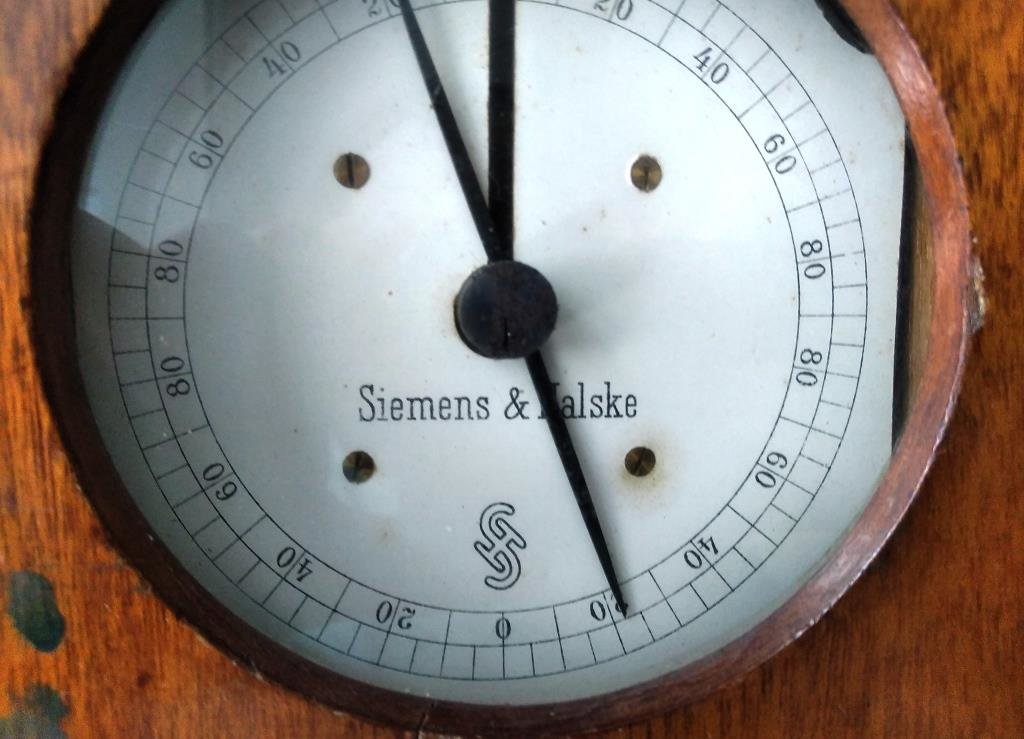

Так выглядели шкалы приборов от М-44 обычная и Лосиноостровского завода(который вероятно выпускал их специально для ТА)

Может кто то поможет с "правильной" шкалой.

вот еще вариант для М-36 (армейский аппарат)

AV66 · #273

еще вариант из сети "Лосиноостровский завод"
30-0-30

AV66 · #274

Вот такой аппарат попал ко мне

Телеграф Сименса, выпущенный на заводе в Берлине. Собран по стандартам железнодорожного телеграфа.
Проходил обслуживание в финских мастерских при железных дорогах VR - «Финляндские государственные железные дороги» (фин. Suomen Valtion Rautatiet)в 1920- е годы, добавлены финские клейма.
Тогда же вероятно и поменяна шкала а может и целиком механизм гальваноскопа

AV66 · #275

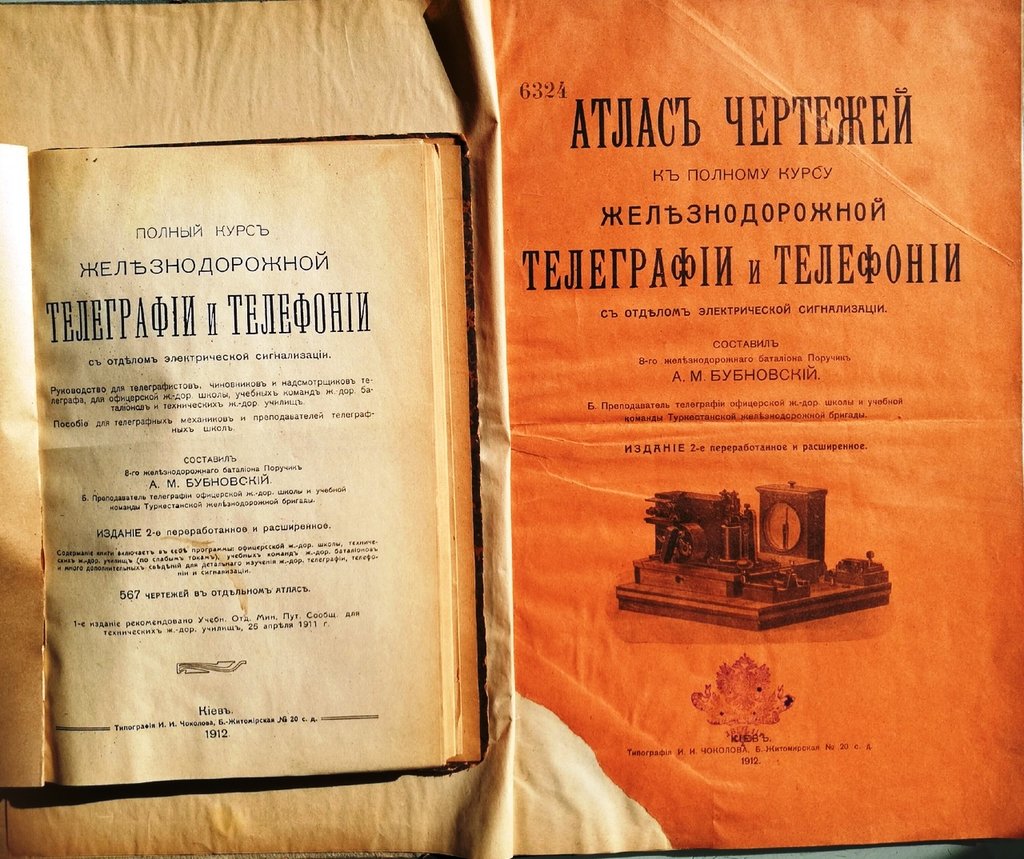

Наверно самое полное описание телеграфных аппаратов в дореволюционной России, переиздавалось раз сем. последний в середине 1930х.

Это второе издание 1912 года.
поручик 8 жел.дор батальона Бубновский

Бубновский Александр Михайлович 1882- ???

Участник ПМВ. Уроженец Подольской губ. Штабс-капитан. В Вооруженных Силах Юга России. Взят в плен. На особом учете на Украине с 1923.

Прохождение службы:
На 1 января 1909г. - 2-й Закаспийский железнодорожный батальон, подпоручик
На 09.01.1914 поручик, батальонный адъютант 8-го железнодорожного батальона.
штабс-капитан на 19.07.1916г. - 8-й железнодорожный батальон

Награды:
Орден Св. Анны IV-й степени, Орден Св. Анны III-й степени, Орден Св. Анны II-й степени с мечами, Орден Св. Равноапостольного Князя Владимира IV-й степени.

oldmao · #276

А скан-то где? Интересно же.

AV66 · #277

В сети есть 4 издание 1917 года

AV66 · #278

AV66 писал(а): ↑
13 авг 2022, 16:19

А Вероятно Вы правы. На авито аппарат с такой же шильдой.

через год этот аппарат, а продавец был из Петрозаводска, через сеть перекупщиков был закуплен людьми Ксении Шойгу для музея "Морской славы России" в Кронштадте где и замечен в витрине ......

AV66 · #279

А я взял на детали такой аппарат, но механизм оказался рабочим и комплектным.

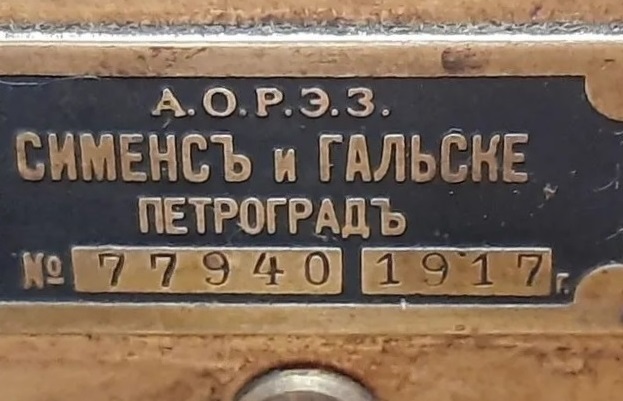

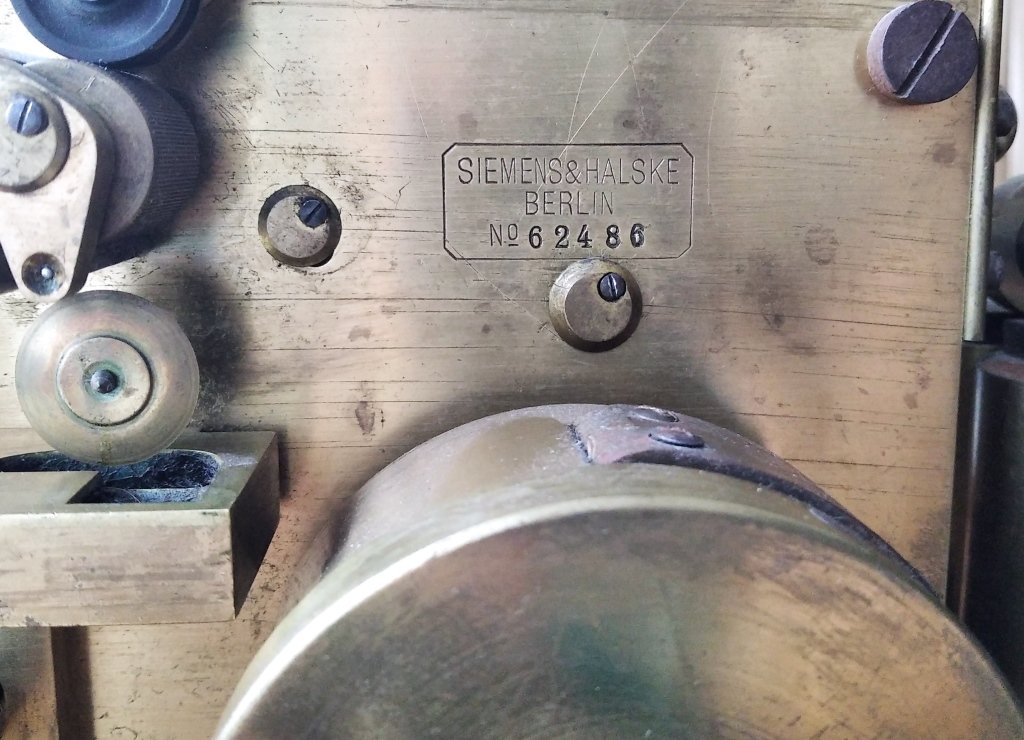

шильда в копилку данных

Пентатоник · #280

Где Вы их берёте в таких количествах? Тут в Вологодской области случайно откопали подобный аппарат, так об этом даже областная газета написала. А Вы их на детали добываете))))

AV66 · #281

Пентатоник писал(а): ↑
30 ноя 2023, 00:18
Где Вы их берёте в таких количествах? Тут в Вологодской области случайно откопали подобный аппарат, так об этом даже областная газета написала. А Вы их на детали добываете))))

На Авито периодически аппараты появляется, вероятно запасы со складов МПС , то что не успели отдать в лом.

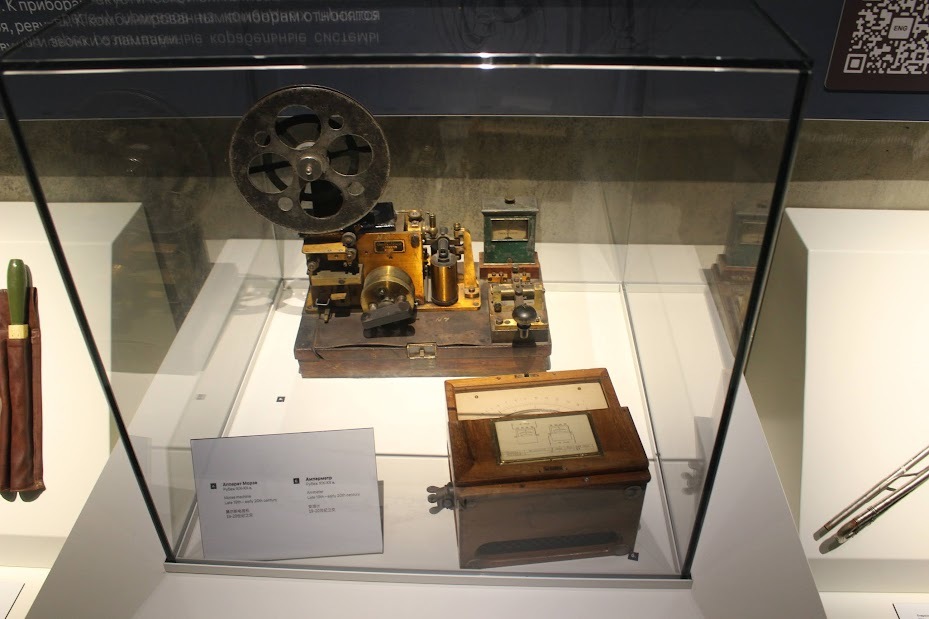

Тот что попал в музей Кронштадта долго висел на Авито в 2022 году за 35 000 и никому не нужен был. Я бы купил но на тот момент средств не было. А так это единственный аппарат в продаже из тех что я видел с деревянным ящиком (цоколем) для Инженерного ведомства РИА. И катушки ленты там соответствующие. Потом вероятно он попал в Минсвязи , верх цоколя подремонтировали, убрав лишние детали от военного аппарата.

AV66 · #282

Пентатоник писал(а): ↑
30 ноя 2023, 00:18
А Вы их на детали добываете

Не по моему бюджету купить комплектный и интересный аппарат. В данном случае на СиГ 1915 года не было боковой и верхней крышки. Но был комплектный пружинный двигатель и хорошая шильда.

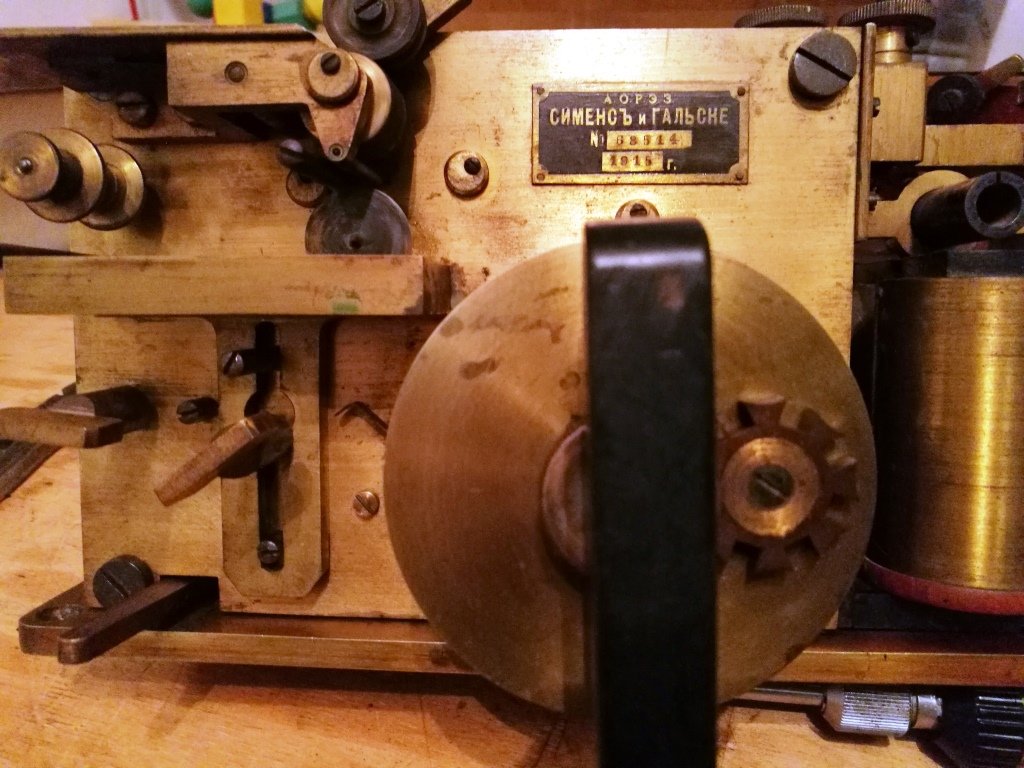

После смазки оказалось что механика данного аппарата (пишущего приемника Морзе) работает и он заменил менее комплектный.

Пентатоник · #283

Андрей Н · #284

Вот еще механизм СиГ Петроград 1916 год на Мешке (Телеграфный аппарат Сименс и Гальске. Петроград. 1916 г.).

Серийный номер 72291 (чтобы не потерялся)

AV66 · #285

Новые аппараты на АВИТО
Продавец считает что № 01783 и хочет за него 180 000 р

у второго номер не понять но там только корпус и то не весь

AV66 · #286

AV66 писал(а): ↑
29 янв 2024, 21:38

у второго номер не понять но там только корпус и то не весь

AV66 · #287

Еще один аппарат из сети в копилку номеров.
Собран для использования на железнодорожном телеграфе

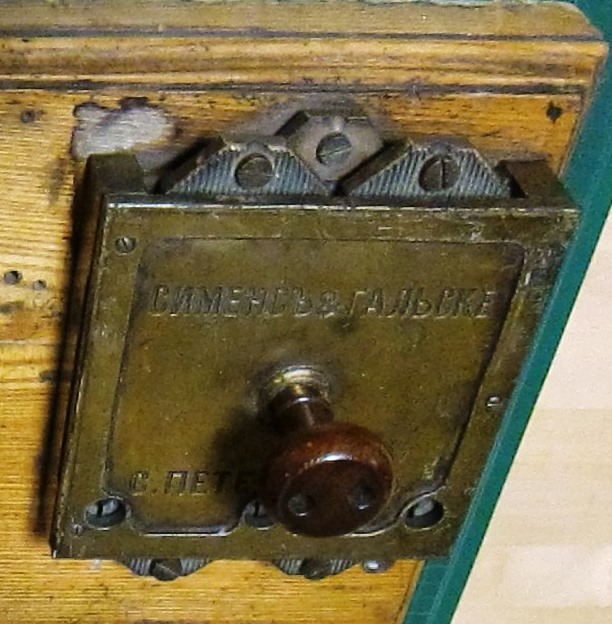

красивая крышка громоотвода с логотипом СиГ СПб

AV66 · #288

Курс железнодорожной телеграфии и телефонии. С отделом электрической централизации. Бубновский А.М. 7-е изд. — Москва : Трансжелдориздат НКПС, 1933

https://ecat.ust.edu.ua/zu/2023_21.pdf

Пентатоник · #289

AV66, в России все украинские сайты заблокированы. Но за наводку на книгу спасибо.

Shuare · #290

Пентатоник писал(а): ↑
23 мар 2024, 20:52
в России все украинские сайты заблокированы. Но за наводку на книгу спасибо.

Почему-то даже через VPN не получается открыть

AV66 · #291

Shuare писал(а): ↑
23 мар 2024, 22:35

Пентатоник писал(а): ↑
23 мар 2024, 20:52
в России все украинские сайты заблокированы. Но за наводку на книгу спасибо.
Почему-то даже через VPN не получается открыть

я не знаю но скачалось нормально через VPN

165 МБ подскажите куда залить на файлообменник

https://ecat.ust.edu.ua/zu/2023_21.pdf проверил работает ссылка

AV66 · #292

Пентатоник писал(а): ↑
23 мар 2024, 20:52
AV66, в России все украинские сайты заблокированы. Но за наводку на книгу спасибо.

https://disk.yandex.ru/i/iahxQCNnYoWt4w попробуем так

AV66 · #293

прошло немного времени и аппарат СиГ который недавно продавался на авито за 15 т (№ 63085) фото я давал выше . превратился в новодельный раритет за 200 т на том же авито

AV66 · #294

два интересных аппарата в продажах
Более ранние варианты тех что обсуждаются в теме.

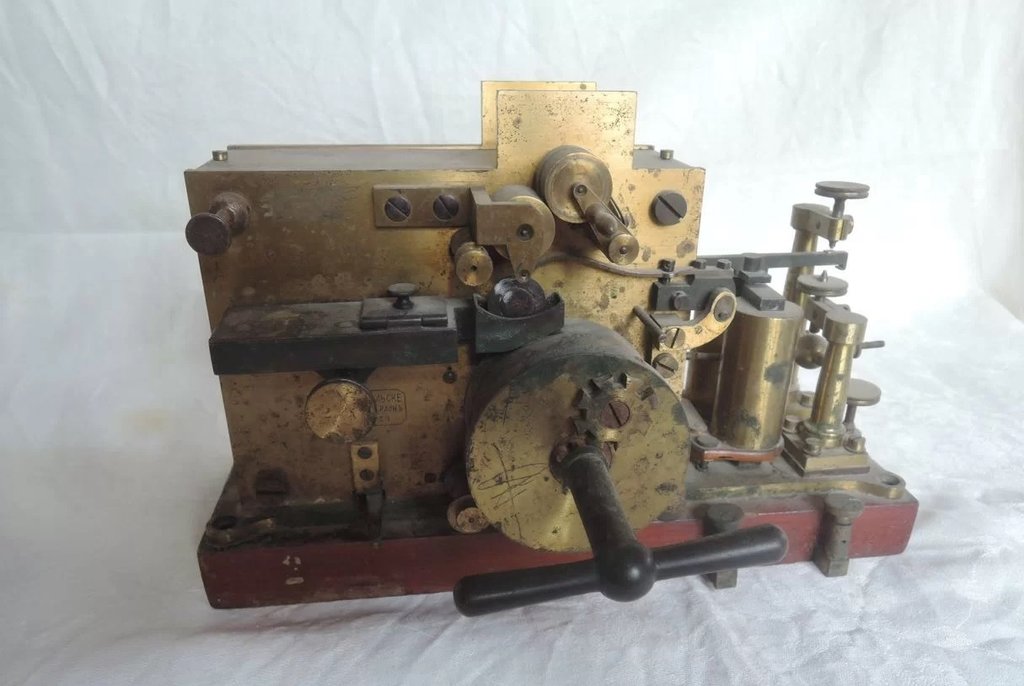

Продавец атрибутировал их (вероятно найдя на каких то немецких сайтах) - Модель носила название «Normalfarbschreiber der Deutsche Verwaltung» (Стандартное печатающее устройство немецкой администрации) и стала стандартной моделью немецкого телеграфного управления с 1867 по 1870 годы.

номер на корпусе - No.9288. BERLIN

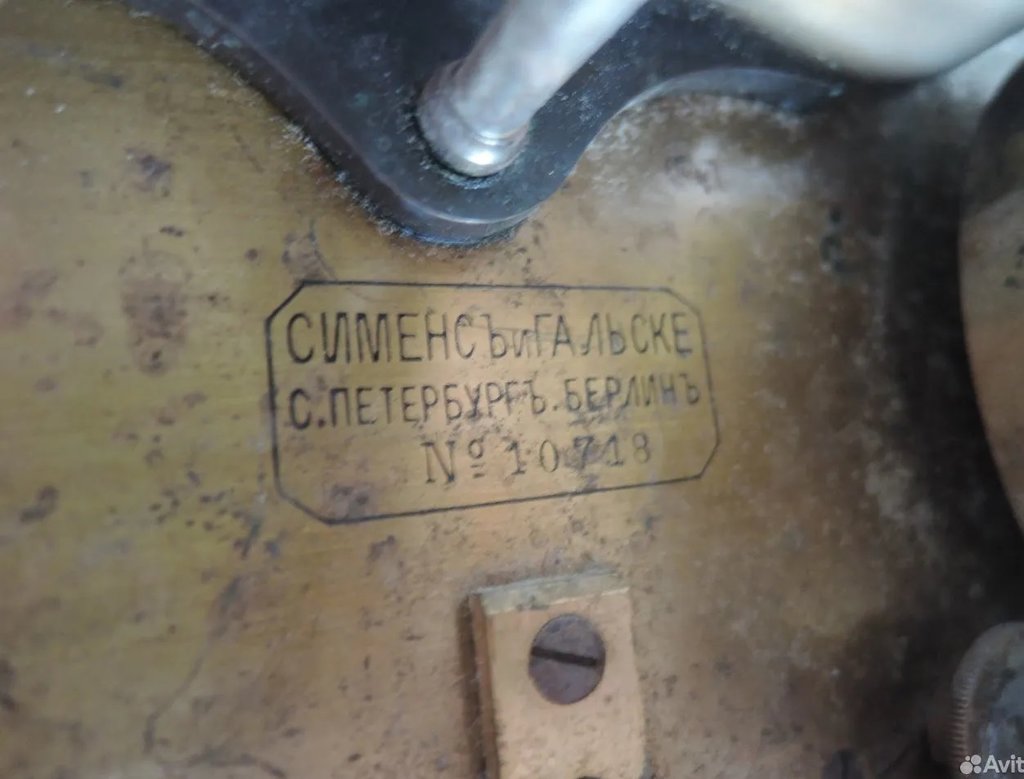

номер на корпусе No.10718 С.ПЕТЕРБУРГ БЕРЛИНЬ (вероятно поставка в Россию но немецкая сборка и соответственно нумерация)

разные варианты цоколя
разрезная трансляционная колонка

---------------------------------------------------------------------------------------------------

AV66 · #295

еще один номерок аппарата с продаж авито для статистики

Fox8320 · #296

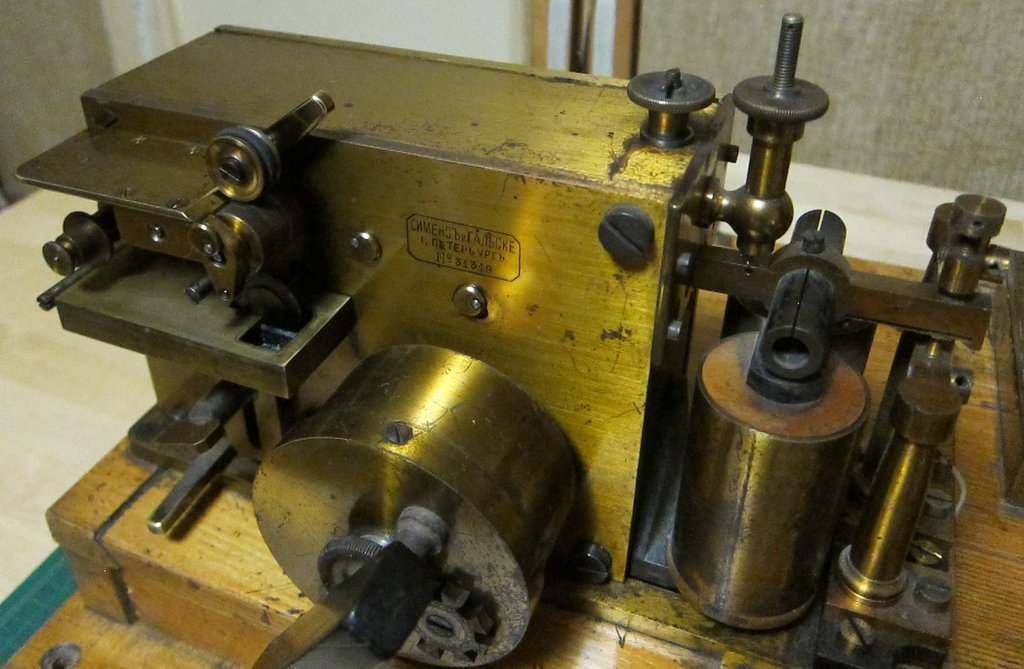

Добрый день. По случаю достался такой телеграфный аппарат. К сожалению не комплект, нет катушек и деревянное основание сломано. На моем экземпляре дата не указана есть лишь гравировка номера.Механическая часть полностью исправна.

AV66 · #297

начало хорошее. потихоньку собирать дальше. деревянное основание можно попробовать сделать

Пентатоник · #298

Fox8320 писал(а): ↑
22 июл 2024, 07:22
На моем экземпляре дата не указана

Раз на корпусе выбито "С. Петербургъ", значит, аппарат выпущен до августа 1914 года

AV66 · #299

Пентатоник писал(а): ↑
24 июл 2024, 22:24

Fox8320 писал(а): ↑
22 июл 2024, 07:22
На моем экземпляре дата не указана
Раз на корпусе выбито "С. Петербургъ", значит, аппарат выпущен до августа 1914 года

Вроде обсуждали ранее что если без АОРЭЗ то до 1898 года
