Решил вынести в отдельную тему.
Как писал ранее http://rt20.mybb2.ru/viewtopic.php?f=3&t=96299
ко мне приехал из Германии Олимп-004 сделанный на Лепсе под узкую ленту (ширина, как у кассетной ленты). Соответственно, там другие ролики натяжителей, другие головки и другие стойки-направляющие для ленты. С ним приехали четыре катушки (под НАБ) с лентой. Лента узкая, как в кассетах. Большие катушки №27




До сих пор не могу понять для чего за рубежом делали такие катушки. С лентой как-то понятно: ее так выпускали и отправляли на пр-во кассет. В этом случае они были просто на НАБ-сердечниках (см. фото). Но вот зачем катушки под такую ленту? Спецы, просветите, плиз!

в тиражный аппарат запихивать?
(я не знаю)

Ерёмин Валерий писал(а):
До сих пор не могу понять для чего за рубежом делали такие катушки. С лентой как-то понятно: ее так выпускали и отправляли на пр-во кассет. В этом случае они были просто на НАБ-сердечниках (см. фото). Но вот зачем катушки под такую ленту?

Сдается мне, что такая узкая лента на НАБах надежно держаться не будет. Одно дело - дотащить НАБ с лентой до размоточного станка, куда его благополучно и загрузить, и совсем другое - постоянно эксплуатировать на магнитофоне, крутя туда-сюда. Велики риски сбрасывания витков и спутывания ленты. Катушка значительно их (эти риски) уменьшает.

old_hippie писал(а):

Ерёмин Валерий писал(а):
До сих пор не могу понять для чего за рубежом делали такие катушки. С лентой как-то понятно: ее так выпускали и отправляли на пр-во кассет. В этом случае они были просто на НАБ-сердечниках (см. фото). Но вот зачем катушки под такую ленту?

Сдается мне, что такая узкая лента на НАБах надежно держаться не будет. Одно дело - дотащить НАБ с лентой до размоточного станка, куда его благополучно и загрузить, и совсем другое - постоянно эксплуатировать на магнитофоне, крутя туда-сюда. Велики риски сбрасывания витков и спутывания ленты. Катушка значительно их (эти риски) уменьшает.

А какой смысл эксплуатировать на катушечном магнитофоне кассетную ленту?

Большооой... но сикредтный

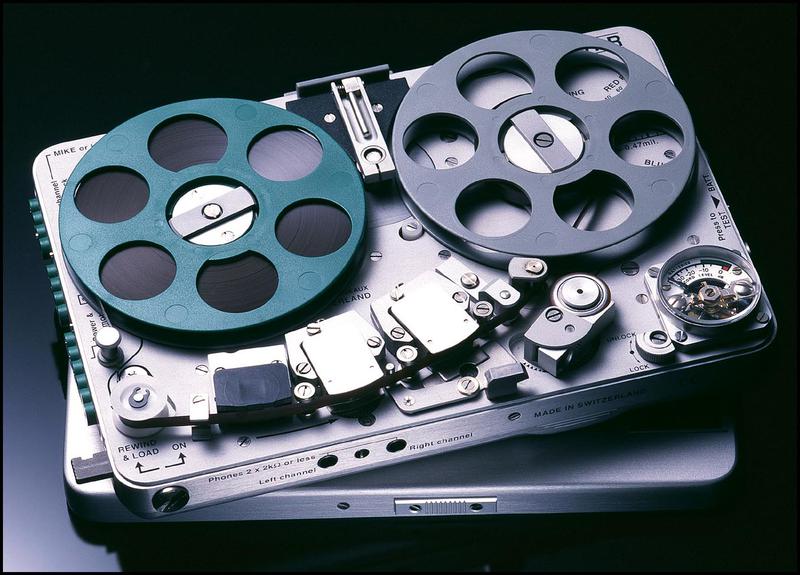

http://www.hi-fi.ru/upload/resize_cache ... 987b92.jpg

Phlanger писал(а):Большооой... но сикредтный
http://www.hi-fi.ru/upload/resize_cache ... 987b92.jpg

На него явно не встанут 27-ые катушки

Терзает меня мутное сомнение, я не для записи телефонных разговоров комитетчиков и разведчиков ?

Один раз в КГБ я видел магнитофоны с большими и тонками катушками, может это они ?

Ерёмин Валерий писал(а):

old_hippie писал(а):

Ерёмин Валерий писал(а):
До сих пор не могу понять для чего за рубежом делали такие катушки. С лентой как-то понятно: ее так выпускали и отправляли на пр-во кассет. В этом случае они были просто на НАБ-сердечниках (см. фото). Но вот зачем катушки под такую ленту?

Сдается мне, что такая узкая лента на НАБах надежно держаться не будет. Одно дело - дотащить НАБ с лентой до размоточного станка, куда его благополучно и загрузить, и совсем другое - постоянно эксплуатировать на магнитофоне, крутя туда-сюда. Велики риски сбрасывания витков и спутывания ленты. Катушка значительно их (эти риски) уменьшает.

А какой смысл эксплуатировать на катушечном магнитофоне кассетную ленту?

Меньше объем архива (в кубометрах) при том же объеме записи (в часах разговора).
Идея про кейджиби (и штази) вполне может оказаться продуктивной.

Это работало на аналогичной узкой ленте и довольно успешно.

В выходные попробую запустить Олимп и прогнать эту ленту (может там что-то записано и будет больше ясности). Сегодня специально для этой цели купил НАБы и только сегодня впервые взял их в руки (раньше их не использовал)!

удачи ждем развернутого репортажа

В общем, на ленте ничего не записано. Вопрос остается открытым.

Ерёмин Валерий
А скорости у этого "половинчатого" 004-го какие? Если те же 9/19, то как-то не совсем понятно его назначение при том что ГЗ и ГВ 4-канальные, ГС - на всю ширину. Но опять же, остальные органы управления (сигнальные) - штатные, о четырехканальности не намекают... Странный аппарат. Для мультитрека не особо годен, для регистратора - зачем 9/19.

А это не стриммер ли? Ну в смысле накопитель для ЭВМ... Тогда будет использоваться ВСЯ ширина ленты, надел катуху и гоняй её. Скорость тут в плюс по скорости передачи данных.

Ерёмин Валерий писал(а):В общем, на ленте ничего не записано. Вопрос остается открытым.

А как вы без танцев с саблями на четвертьдюймовый наб одели одновосьмидюймовую катушку ? Она ж на тиковском просто не будет фиксироваться.

А что касается вопроса - на кассетные дупликаторы-вмотчики на NAB сердечниках лента шла. Дупликатор пишет ее в 4 дороги в одну сторону сразу на 16х скорости, режет и в кассеты вматывает. Оно еще и с ламинатором в одном флаконе разом существовало. На одной стороне заправляешь рулон ленты, на средней детали корпусов кассет, на крайней рулон пленки-термоусадки и вкладыши. Меня помню тиражники нанимать пытались, чтобы я винчестера под такой станок им с оригиналами дублировал, с цифры катали, а разметка диска нестандартная была.

ну я что-то такое и подозревал

Я вот тут более интересную катушку показывал:
http://rt20.mybb2.ru/viewtopic.php?f=8&t=96265

Вот кстати сердечники и катушка с 3.81 остались с тех времён. Повторюсь, использовались для настройки Электроника МП-204:




В наличии остались ещё блин 12" с плёнкой Fe и 10" с Cr, правда распечатывать для фото нет желания.

HyC
Вполне... (НАБ-рулоны и Tapematic'и довелось не только видеть) . И ГВ к месту - автостоп по паузе. Токмо еще оригинал-майфун нужен с такой же скоростью. Ну и вмотчик, что вполне могло быть сработано судя по доработкам Олимпа. Этакий домашний тиражник
А могли и не музыку тиражить. Учтя все тау, какойнить 3ЛИТ-У на барахолку.
Надо полагать, что этот О-004 хоть и приехал из Германии (совместно с Э-002 и О-400Р), но реинкарнацию пережил еще на родине (предположение, не более).

Deni писал(а): реинкарнацию пережил еще на родине (предположение, не более).

Однозначно на родине, посмотрите на экран ГВ, маяковский.

А что мешает этот Олимп использовать для записи тест-лент для второклашек, для той же Э204?

@R2R
Тогда уж ГЗ. Экран похож, но голова 4-канальная. Кто бы такую "трансплантацию" делал, да и зачем.

Deni писал(а):А могли и не музыку тиражить. Учтя все тау, какойнить 3ЛИТ-У на барахолку.

Могли и не на барахолку. В любом случае эта лента каким-то образом потом в кассеты вматывалась. Могли фонограммы писать, могли измерительные ленты. На большой протяжке точности добиться легче чем на типовой кассетной.

Deni писал(а):@R2R
Тогда уж ГЗ. Экран похож, но голова 4-канальная. Кто бы такую "трансплантацию" делал, да и зачем.

Ой, блин, её и имел ввиду. Спасибо за поправку.

HyC писал(а):

Deni писал(а):А могли и не музыку тиражить. Учтя все тау, какойнить 3ЛИТ-У на барахолку.

Могли и не на барахолку. В любом случае эта лента каким-то образом потом в кассеты вматывалась. Могли фонограммы писать, могли измерительные ленты. На большой протяжке точности добиться легче чем на типовой кассетной.

Опять встряну с Э204. Кассета для настройки состояла из двух частей. Первый участок Fe, с уровнем, частоткой и настройка по Н, длительность минуты две. Вторая часть(приклеенная скотчем) Cr, уже не помню что было, но частотка точно, тоже пару минут.
Настройку производили десятка два человек, потом ОТК. Вот вам и ответ, для чего нужна подобная плёнка и подобные катушки. А если прикинуть количество заводов по производству кассетников невысокого класса, то таких Олимпов по одному на завод не помешало бы.

HyC писал(а):

Ерёмин Валерий писал(а):В общем, на ленте ничего не записано. Вопрос остается открытым.

А как вы без танцев с саблями на четвертьдюймовый наб одели одновосьмидюймовую катушку ? Она ж на тиковском просто не будет фиксироваться.
....

Для фиксации катушки в тиковском набе я под прижимные усы подкладывал картонные прокладки.

@R2R писал(а):

Deni писал(а): реинкарнацию пережил еще на родине (предположение, не более).

Однозначно на родине, посмотрите на экран ГВ, маяковский.

А что мешает этот Олимп использовать для записи тест-лент для второклашек, для той же Э204?

Так я и писал, что в таком видел он был куплен в Кирове, уехал в Германию и вернулся обратно.

Deni писал(а):Ерёмин Валерий
А скорости у этого "половинчатого" 004-го какие? Если те же 9/19, то как-то не совсем понятно его назначение при том что ГЗ и ГВ 4-канальные, ГС - на всю ширину. Но опять же, остальные органы управления (сигнальные) - штатные, о четырехканальности не намекают... Странный аппарат. Для мультитрека не особо годен, для регистратора - зачем 9/19.

Вынул платы

Ерёмин Валерий писал(а):Вынул платы

Оно в четыре дороги в одну сторону сразу как минимум пишет и воспроизводит (там же четыре фильтра пробки ?). Такое очучение что это "личинка дупликатора".

Либо этой колымагой писали ленты для последующей нарезки и вмотки в кассеты (кстати кто-нибудь видел машины на которых на ГДРЗ мылодиевские кассеты пейсали, которые по 4 рубля с копейками везде валом лежали ?), либо колымага с которой мастера на дупликаторы потом гнали, но тут напонятно напаркуа на 1/8 дюймовую ленту, когда можно на 1/4.

Валерий, а что там по пакетам с записывающей головкой? На фото выглядит как моно на всю ширину. Ну или сколько проводов к ней подходит?

@R2R писал(а):Валерий, а что там по пакетам с записывающей головкой? На фото выглядит как моно на всю ширину. Ну или сколько проводов к ней подходит?

Восемь.

Такие катушки Басф 1/8 я видел недавно на ебее, шли в комплекте с цифровым Штудером 820 кажется. Выглядит как обычный 820, но с надписью диджитал и протяг узкий.
