вопрос про моторчик от кассетной балалайки ..

[Blackbird]

Блин с импортом дела не имел как то . А тут попалась под руку ЛПМ полностью не педальная . Решил запустить . Как режимы переключаются и перемотка "дешифровал" быстро .А вот как мотор заставить крутиться с нужной скоростью ? Я так понимаю это мотор со встроенным регулятором

В общем из него идут 4 вывода - на плате куда они приходят обозначены + - A B .. Вот при подаче 12 вольтей на + - мотор крутит . Заодно и режимы переключает - но крутит быстровато . Куда и как подключать A B и для чего они нужны ?

[xsite]

Blackbird
Кажется А и B как раз коммутируют режим hi speed dubbing. Что-то вроде перезаписи с кармана на карман на увеличенной скорости, что бы быстрее записалось.
попробуйте их замкнуть.
Или это может быть выход с таходатчика.

[YuGen]

Подстроечный резистор на 15-22 кОм подключите между А и В. Им скорость и выставляется.

[Yarik]

Я так понимаю это мотор со встроенным регулятором

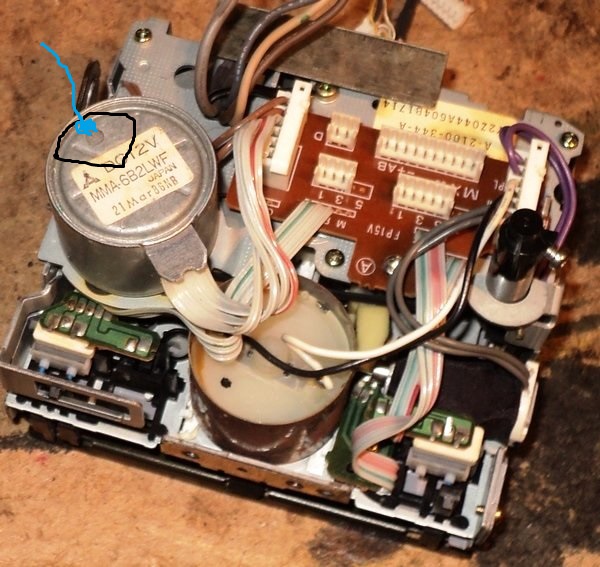

У вас на фото над паспортом (наклейка) пробочка-заглушка.Иглой отковыряйте ее ,под ней шлиц и осторожно медленно регулируем скорость.

[Ремор]

Отколупывать ничего не нужно.В этой резинке уже есть щель

[Serjio]

Примерно так:



В самом движке ничего крутить не нужно!

[Sulphur]

В таком движке и нет никакого подстроечного резистора.

[sacha-7]

В таком движке и нет никакого подстроечного резистора.

А что же тогда в этой дырке?

[Сергей Васильев]

Blackbird

По модели мотора ищи схему подключения. Она у всех разная.

А что же тогда в этой дырке?

Ничего. Корпус универсальный для разных моделей.

[Sulphur]

А что же тогда в этой дырке?

Ничего. Корпус универсальный для разных моделей.

[old_hippie]

Подстроечный резистор на 15-22 кОм подключите между А и В. Им скорость и выставляется.

Судя по схеме Serjio, потенциометр около 630 ом (точнее, 510 потенциометр плюс 120 постоянный, чтобы накоротко не сделать было).

При HSD - 3,9К.
