В мощностях трансформаторов я не очень то понимаю, даже этот не знаю сколько ватт.yuriy писал(а):Ну для питания такого усилителя нужен соответствующий блок питания с напряжением 12-15 вольт и током не менее 6 ампер. Если одно из этих условий не выполнено, то и мощность будет меньше. Если у вас два канала, то транс нужен мощностью ватт 200.
В даташите нет информации как повысить вольтажPingvinu писал(а):http://pdf1.alldatasheet.com/datasheet- ... 1557Q.html
Подскажите какая мощность у моего трансформатора?немой писал(а):Shiller
Чтобы повысить вольтаж ,нужно вторичку домотать , чтобы увеличить мощность обмотки - нужно увеличить диаметр провода которым она намотана , то есть перемотать заново .
Такой пойдет?Smith писал(а):Такой транс не пойдет для усилителя мощности..
Такой в самый раз. Только обмотки надо брать с током 4,7 ампера, тогда в половину мощности еще будет трудиться, чтобы выдать полную мощность перематывать вторичку надо более толстым проводом. А если еще и на два канала, то и подавно.Shiller писал(а):Такой пойдет?
160 ватт, только подходящих обмоток во вторичке нет.Shiller писал(а):Подскажите какая мощность у моего трансформатора?
Перематывать чтобы повысить мощность трансформатора?yuriy писал(а):Такой в самый раз. Только обмотки надо брать с током 4,7 ампера, тогда в половину мощности еще будет трудиться, чтобы выдать полную мощность перематывать вторичку надо более толстым проводом. А если еще и на два канала, то и подавно.Shiller писал(а):Такой пойдет?
К сожалению у меня нет контактов 11 и 12Makabert писал(а):Shiller

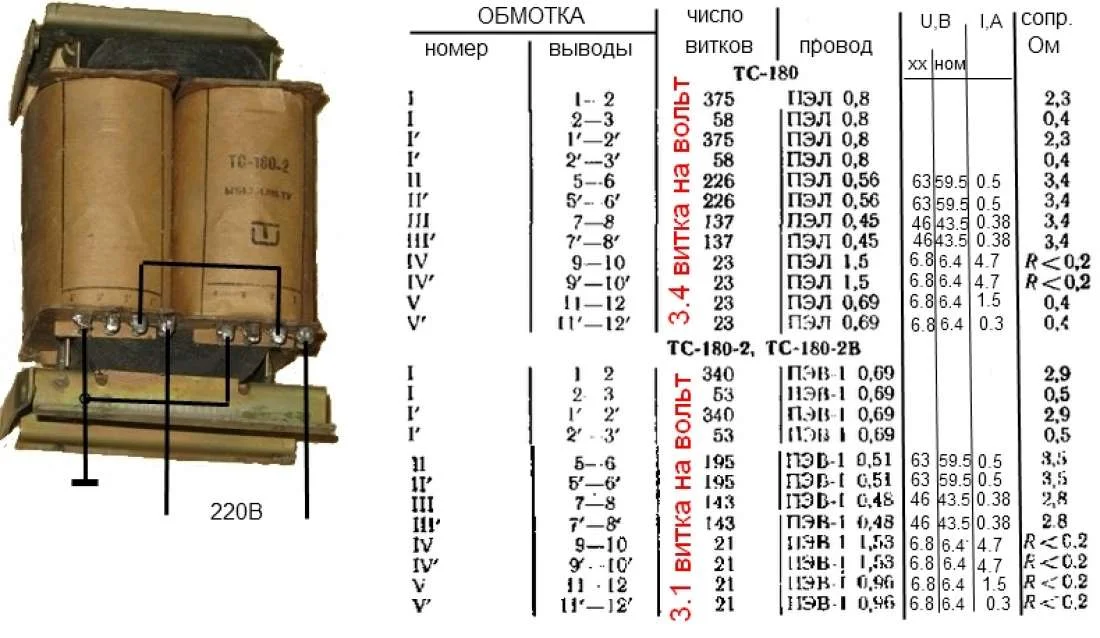

Знатоков не слушайте. У первого транса обмотка 11-12 намотана в 2 провода, просто разделяете её и включаете последовательно. В качестве бюджетного варианта пойдет.
А у второго транса на каждой половине берете обмотки на 4,7 А и тоже последовательно.
Значит 7-8 или другие цифры. Нужна обмотка намотанная в 2 провода. Разница между 2 картинками только в первичной обмотке, вторички одинаковые. Жаль посмотреть не могу вживую, давно выкинул все ТСШ.Shiller писал(а):К сожалению у меня нет контактов 11 и 12
Ну у меня щас так и работает 7-8 и 9-10 последовательно. Около 13вольт получается.Makabert писал(а):Значит 7-8 или другие цифры. Нужна обмотка намотанная в 2 провода. Разница между 2 картинками только в первичной обмотке, вторички одинаковые. Жаль посмотреть не могу вживую, давно выкинул все ТСШ.Shiller писал(а):К сожалению у меня нет контактов 11 и 12
пичальбида http://cxem.net/sound/amps/amp8.phpShiller писал(а): Но микросхеме нужно хотя бы 17вольт
В даташите вроде 18максимум (если не ошибаюсь)yuriy писал(а):http://cxem.net/sound/amps/amp8.phpShiller писал(а): Но микросхеме нужно хотя бы 17вольт
Чтобы сгорела.
Уважаемый магистр флуда посоветуйте чтото по гениальней.Phlanger писал(а):берём колонки и включаем в розетку. Полную мощъность гарантирую
Как по вашему, из чего мощность складывается???Shiller писал(а): то что же сделать чтобы работало всё как надо. На полную мощность
Гора фэйспалмов! Эта микросхема максимум 22ватта дает на канал.yuriy писал(а):Чтобы в вашем случае получить 60-70 ватт на канал....
А скока там ват? И кокая мосчнасть?protol писал(а):Нормальная автомобильная микросхема. Подвешивайте компутерную питалку и будет щасье.
Расскажите как с неё столько выдавить, если в даташите написано TDA1557Q : 2 x 22 W BTL stereo car radio power amplifier with speaker protectionyuriy писал(а):Чтобы в вашем случае получить 60-70 ватт на канал от этой мелкосхемы,
При токе 0,3А.Shiller писал(а):Ну у меня щас так и работает 7-8 и 9-10 последовательно. Около 13вольт получается.
Ну так ток получится слабый или я чтото опять не понялMakabert писал(а): Вот её надо разделить и включить последовательно.
На эту микру хватит аднзначна! И еще останется на три таких же.Shiller писал(а):А скока там ват? И кокая мосчнасть?
Ой, звиняйте, перепутал с 1562, у меня на них 70 на выходе.Makabert писал(а):Расскажите как с неё столько выдавить, если в даташите написано TDA1557Q
Не вариант. Сам сделаюlubitel starogo писал(а):Пригласите человека разбирающегося в радиоэлектронике и электрике.
Если нет опыта, то не стоит дергаться.
Оборудование и девайсы спалить можно легко.
там есть информация о микросхеме и предельные её значенияShiller писал(а):В даташите нет информации как повысить вольтажPingvinu писал(а):http://pdf1.alldatasheet.com/datasheet- ... 1557Q.html
Достаточно будет. Почитайте Терещука на досуге и со всем этим можно самостоятельно разобраться. Ничего сложного в этом нет.Shiller писал(а):Ну так ток получится слабый или я чтото опять не понялMakabert писал(а): Вот её надо разделить и включить последовательно.
Не нужно флудить. В теме ни слова нет о даташите.Pingvinu писал(а):http://pdf1.alldatasheet.com/datasheet- ... 1557Q.html
Какое ещё слово надо? Это что?Pingvinu писал(а):http://pdf1.alldatasheet.com/datasheet- ... 1557Q.html
У меня есть даташит. Я в этом не нуждаюсь!Pingvinu писал(а):Какое ещё слово надо? Это что?Pingvinu писал(а):http://pdf1.alldatasheet.com/datasheet- ... 1557Q.html
