Телеграфный аппарат Сименсъ и Гальске, 1904 год

[$ergio]

если что то есть полный комплект чертежей.....

Чертежи это хорошо, если поделитесь буду Вам очень благодарен!

[AV66]

Так как тема периодически затухает то хочу поделится с сообществом.

Особо не ставил цель коллекционирования телеграфов - тема увы затратная.
Но получилась некая подборка. которую и разместил у себя в комнате (благо место позволяет)




Механика работает у всех аппаратов. до электрики руки не доходят, но как минимум самый левый ( аппарат Правительственного Телеграфа) полностью исправный и комплектный.

[$ergio]

Пополнение моих железяк.




После чистки и помывки оказался в очень хорошем состоянии, но опять много утрат, если у кого есть аппарат в разбор можно поменяться на узлы моего первого аппарата

...
ТА Сименс и Гальске за номером №70336.
...

Нужны чернильница, Синхронизатор времени (ветрянка) в сборе, электромагнитная система в сборе с якорем и пишущим рычагом и упорной колонкой, шестеренка с печатающим роликом №5, прижимной валик, телеграфный ключ, миллиамперметр, подставка, громоотвод, клеммник

[Hume]

Добрый день!
Это гальваноскоп?
№3145

[$ergio]

Да, если продаёте, я первый в очереди!

[AV66]

Нужны чернильница, Синхронизатор времени (ветрянка) в сборе, электромагнитная система в сборе с якорем и пишущим рычагом и упорной колонкой, шестеренка с печатающим роликом №5, прижимной валик, телеграфный ключ, миллиамперметр, подставка, громоотвод, клеммник

Практически нет таких деталей. А если кто и продает аппараты некомплектные то тоже за немалую цену.

[AV66]

Добрый день!
Это гальваноскоп?
№3145

меня немножко смущают его маленькие размеры.
Стандартный телеграфный гальваноскоп С и Г называется по каталогу "Вертикальный гальваноскоп в ясеневом ящике" и имеет габаритный размер 180(высота) х 140
Клеммы внизу, в вашем варианте размер явно меньше и клеммы на верхней крышке .Вероятно это прибор для лабораторных опытов ?

[AV66]

Начал потихоньку очередной "проект".
как всегда не хватает некоторых мелких деталек. Но часовой механизм заработал, цоколь отдал реставратору по дереву.

[AV66]

Цоколь пришел из ремонта.
Может у кого то есть в запасах детальки от пружинного барабана - звездочка , которая ограничивает число оборотов при заводке пружины?

[AV66]

что бы тема не умирала....


в результате получилось практически комплектное устройство( не считая отсутствия некоторых мелких деталей) под названием( как в каталоге СиГ на 1915 год) - нормальный чернопишущий прибор с упорной стойкой, с наружным барабаном , подвижным электромагнитом , ясеневой полированной доской размером 10 1\2 х 11 дюймов и горизонтальной катушкой для ленты в выдвижном ящике.





в таком варианте этот приемник( прибор) мог монтироваться на доску большего размера по стандарту железнодорожного телеграфа или на общий стол для нескольких аппаратов в системе Правительственного телеграфа

[AV66]

И еще один проект, больше для интерьера.
Приемник Richard Bosse ,Берлин
Гальваноскоп Kruger & Hirschmann,Берлин

[AV66]

а вот такой отличный аппарат Сименса в продаже https://meshok.net/item/267783577_%D0%A ... 0%B2%D0%B5

Телеграфный, военно-полевой портативный, т.н. кавалерийский аппарат 1897 г.в.
Отличается небольшими размерами (26х12х выс. 16), складывающимся ключом.
в оригинале был еще раскладной ящик

[AV66]

А я приобрел себе такой аппарат.
Вначале думал на запчасти но пока решил оставить как есть .
Завод № 21 НКС, Завод «Промсвязь» /г. Куйбышев/
интересна история завода, точнее ее окончание

Завод "Промсвязь" был образован в 1939 г., как предприятие по изготовлению запчастей к телеграфной аппаратуре. В годы войны в него влились эвакуированные из Харькова мастерские "Радиострой", в этот период завод изготавливал датчики позывных, звуковые генераторы, аппараты Морзе, осуществлял ремонт штепсельных коммутаторов, ремонтировал для фронта полевые малогабаритные ранцевые радиостанции. В после военные годы завод начал осваивать выпуск более сложной аппаратуры промышленной связи и средств малой механизации. В 1971 г. завод начал активно перестраиваться на выпуск сложнейшей электронной радиоаппаратуры связи, возросла и укрепилась его материальная база.
В 1993 завод "Промсвязь" преобразован в открытое акционерное общество "Самарапромсвязь".
В настоящее время, основная продукция завода - кабины телефонные, продукция для ЖКХ, почтовые ящики. Мы производим почтовые ящики различных моделей: антивандальные,щелевые, горизонтальные... Почтовые ящики со стеклянными дверцами - уникальная продукция нашего завода.

Источник: https://productcenter.ru

[$ergio]

Мда. Печальная история завода. Если вдруг будете на запчасти пускать я бы хотел кое что приобрести.

[AV66]

Мда. Печальная история завода. Если вдруг будете на запчасти пускать я бы хотел кое что приобрести.

Да, какой прогресс в последние годы. Илон Маск бы обзавидовался .

Нет останется как есть, все таки аппарат ВОВ , но не хватает ветряка. надо разбираться с заводным барабаном но пока настроения нет

[AV66]

Здравствуйте, уважаемые Коллеги,

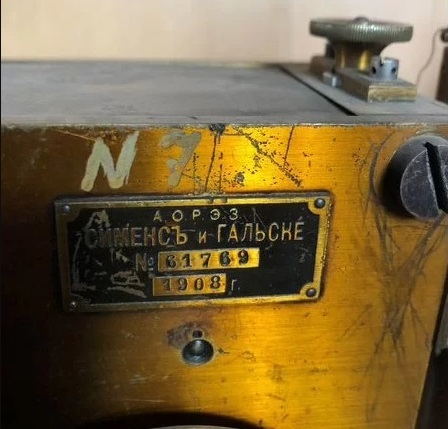

Хочу показать свой телеграфный аппарат Сименсъ и Гальске.
Корпус, ключ, приборчик говорит, что это образец 1944 года:


Но сам механизм 1904 года:

А Вероятно Вы правы. На авито аппарат с такой же шильдой.

[AV66]

Стандартный ключ для телеграфных аппаратов" Сименс и Гальске", принятых в Российской Империи
Размер деревянного основания 110 х 80 мм

[$ergio]

Интересно, деревянное основание из 2ух половинок состоит, а потом стали делать из цельного массива. А размер рычага у него такой же как у поздних ?

[AV66]

Интересно, деревянное основание из 2ух половинок состоит, а потом стали делать из цельного массива.

Тк чертеж начала 20 х годов то вероятно наоборот пошла экономия дерева . а изначально был цельный массив. По крайней мере на моем образце так

[AV66]

. А размер рычага у него такой же как у поздних ?

[aleks24]

Вот тут в сообщении № 17 есть по телеграфным аппаратам информация
http://rt20.getbb.ru/viewtopic.php?t=107093

[AV66]

Позволю еще немного занять время уважаемого сообщества любителей телеграфной аппаратуры первой половины 20 века.

Как показывал выше, у меня появился аппарат М-38 1944 года завода 21 НКС.

С учетом того ,что при поломках элементы заменялись на похожие, но не обязательно родные, то и тут стоял МА 4МШ, вылезавший за края деревянного цоколя.
Для аппаратов системы Морзе у нам применялись миллиамперметры типа 5МЛ.

И благодаря безвозмездной помощи Александра Хрисанова, у меня появился такой прибор.



Пришлось обращаться к описанию, для данного аппарата нужна шкала 50-0-50



Но в моем случае сгодится и более поздняя 60-0-60 ( для аппаратов М-44)
Так же как то надо вывести в центр стрелку, но это задача будущего

Так выглядели шкалы приборов от М-44 обычная и Лосиноостровского завода(который вероятно выпускал их специально для ТА)




Может кто то поможет с "правильной" шкалой.


вот еще вариант для М-36 (армейский аппарат)

[AV66]

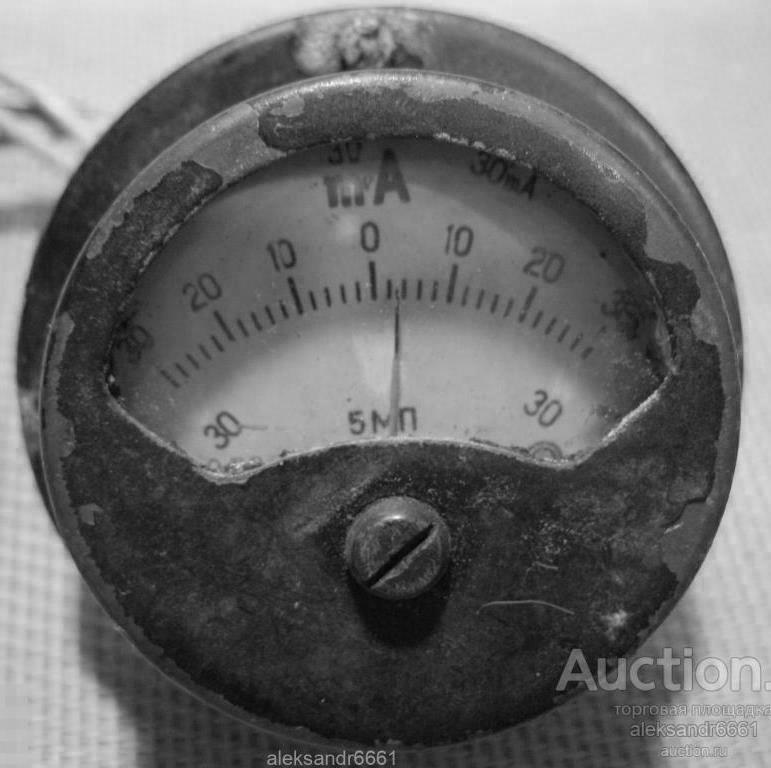

еще вариант из сети "Лосиноостровский завод"
30-0-30
