Примеры есть?

Яндите или гуглите. Полно.

Первые две попавшиеся статьи:
https://yablyk-com.turbopages.org/yably ... mstvovala/


https://iphones-ru.turbopages.org/iphon ... 08-18-2018

Вот третья
https://habr.com/ru/post/2483/

И т.д.

Сколько уж раз корпорация СОНИ официально заявляла, что будущее за технологиями именно у САМСУНГА. Чтоб не развозить здесь возню в теме про УНИТРУ... остановлюсь на одном. Самсунг разработала аудио-чип (микросхему), прекрасно звучащую. Позволяющая подключать без внешнего ЦАПа. То есть гаджетам (ноутбук, планшет) ЦАП как мёртвому припарка. А я раньше обращал внимание на японских форумах, что самурайские меломаны подключают только Эппл или Самсунг, удивлялся почему??? Так вот оказывается Эппл закупает этот чип и ставит только на ТОПовые модели МакБука, айпада и айфона. Дорого закупает. А Самсунг свои чипы бесплатно на все гаджеты ставит.
У товарища Макбук очевидно не топовый. Он без ЦАПа не слушает. Подключаем к Самсунгу - улучшений слуховых так никто и не услышал. Уж и детей молодых привлекали. Ответ один - одно и тоже, разницу не слышим... не приставайте.

Samodelkin писал(а): ↑

15 сен 2021, 22:02

Читаем инструкцию в оригинале
https://forumimage.ru/show/110879504

Всё же, на тех картинках не G-602 а G-602C.
Тут http://www.rw6ase.narod.ru/00/el_p/wega_110s_kat88.jpg видно,
что на G-602C ставили не только тот тонарм, что мы знаем, но и тонарм от G-602.
А визуально идентифицировать данные вертушки следует по диску, а не по тонарму.
Тогда не возникает путаница с параметрами: рокот G-602 - 55 дБ (2-й класс), G-602C - 61 дБ (1-й класс).

Ребята, вот такой вопрос,эта ось а которой грузик скат силы СОГНУТА? или так и должно быть.

согнута.

weritex145 писал(а): ↑

03 окт 2021, 21:40

согнута.

Понятно, под углом 90 градусов должна быть значит. Спасибо.

Нет она согнута не должно.

Здравствуйте, кому интересно. Эксплуатация в течение некоторого времени с замененным резистором регулятора скорости на СП5-35 4,7кОм подтвердила целесообразность такой замены, скорость вращения подстраиваить стало намного удобнее за счет кратного увеличения разрешения регулировки. Причем грубую настройку при смене диска уже трогать нет необходимости, только в положении "точно". Причем качание диска субъективно также уменьшилось, скорее из-за возросшей общей точности настройки скорости. Все действительно после прогрева. С Уважением.

persey.a писал(а): ↑

07 окт 2021, 21:14

Все действительно после прогрева.

- избежать "прогрева" можно заменив "большие) резисторы на МЛТ- первый предложил болгарин ещё в прошлом веке.
В ЭПУ очень теромо-нестабильные резисторы.
Тут несколько раз это приводилось, с подробностями.
viewtopic.php?p=2066283#p2066283

Самый ! писал(а): ↑

08 окт 2021, 11:05

- избежать "прогрева" можно заменив "большие) резисторы на МЛТ- первый предложил болгарин ещё в прошлом веке.
В ЭПУ очень теромо-нестабильные резисторы.Тут несколько раз это приводилось, с подробностями.viewtopic.php?p=2066283#p2066283

Здравствуйте, заменил я их еще в прошлом веке на спаренные в параллель МЛТ-2, родные сильно грелись. Независимо ни от кого, по собственному разумению. После установки нормального питания от моста, одну спарку R15 (2х130 Ом) совсем выбросил за ненадобностью, стабилизатор уже не параметрический а на 7810 (не забыть изолировать от стола вместо VD5, я применил 7810 уже в изолированном корпусе, допер также сам до этого в прошлом веке, жутко не нравилось убогое питание ЭПУ, реализовал уже в нынешнем). Вторую R14 (2х200 Ом) оставил. Диод D4 также оставил для сохранения ресурса лампы датчика (гасит "лишний" вольт). Все устаканивается после 1-2 песен (громко сказано, первоначальный дрейф едва заметен, после 1-2 песен отсутствует напрочь, в т.ч. связано с нормальным питанием - отсутствием дрейфа источника и большой разрешающей способности резистора подстройки). С Уважением.

persey.a писал(а): ↑

08 окт 2021, 12:51

заменил я их еще в прошлом веке на спаренные МЛТ-2

- кого "их" - все три штуки- на "спаренные" - и R12?
Стянуть транзисторы- поменять кондёры+смазать мотор: изменение тока потребления сбивает систему.
Идеально не получается - но достаточно прилично.

А что так все упёрлись в этот R14? Убрать его совсем. Питание схемы после стабилитрона D4 18.5 вольт, после R14 на эмитере T5 14 вольт в режиме стоп. При пуске напряжение на Т5 падает до 2 вольт потом востанавливается. Вместо стабилитрона ставим LM317 или 7812 питание всей схемы 12 вольт R14 удаляем. И ничего не греется, стабильность оборотов от начала пластинки и до конца пластинки.

Sergej-K, вы точно про G-602 тут написали ?
У вас схема то есть ?
Удивительно, как много фейков про эту вертушку в инете.
И транзисторы и диоды и резисторы - всё плохое.
И как она ещё работает !?

persey.a писал(а): ↑

07 окт 2021, 21:14

Эксплуатация в течение некоторого времени с замененным резистором регулятора скорости на СП5-35 4,7кОм подтвердила целесообразность такой замены, скорость вращения подстраиваить стало намного удобнее за счет кратного увеличения разрешения регулировки.

Не понял я, чем штатный резистор хуже этого построечного ? Откуда кратное увеличение разрешения ? И зачем оно нужно ?
Ничего не понял.

Точно про G-602.

Если не понял, значит, не дано.
Sergej-K все очень корректно сказал.
Можно ещё больше упростить схему привода и это даст стабильность оборотов.
Много об этом говорили в ветке, но по мнению некоторых это уже не 602-я будет. Так что, не расстраивайтесь, Сергей. Это забавный человек, то с ракетой, то с морковкой

Dehkonboy писал(а): ↑

08 окт 2021, 19:24

Если не понял, значит, не дано.

Dehkonboy писал(а): ↑

08 окт 2021, 19:24

Это забавный человек, то с ракетой, то с морковкой

дехобой, опять петушиться захотелось ? Морковку полюбил ?
Да что с тобой такое. Ну иди к своим и там мечтай про морковку...
Тебя сюда не звали. У тебя 0 знаний по теме. Иди туда где все такие...

Я не расстраиваюсь.А какие еще упрощения можно сделать, я что то пропустил?
Многие меняют стабилитрон на кренку и лампочки на светодиоды это тоже уже не 602-я.
Или оставить всё как есть и годами плакаться о нестабильности оборотов.

Здравствуйте, только свой опыт без обязательств к применению. Речь идет про R15 (не про R14) по прилагаемой схеме, я сообщил, что удалил его, см. пост выше. Резистор регулировочный P5 по схеме, а подстроечник Р2 для 33 об. В приборной технике есть понятие регулировки "грубо" и "точно", принцип действия резистора СП5-35 можно найти в сети. Достоинство, что P5 типа СП5-35 совмещает в себе эти две функции на одном валу (в классической схеме регулировки нужно 2 регулировочных резистора "грубо" и "точно"). Для G602 мне подошел идеально, внешний вид ЭПУ остался прежний при возросшем удобстве и точности пользования регулятором. Схему далее упростить не получится, а вот усложнить можно было, стал уже примерять кварцованный фазовый канал по типу примененного в своей деке. Для этого в ЭПУ тоже все готово, частотный канал есть, только привести форму импульсов к меандру и все заработает...но резистор СП5-35 "испортил" всю примерку, ФК оказался не нужен и так работает не хуже кварцовки (может когда нибудь и дойдут руки до ФК, ради интереса). Вообще-то форум технический по обмену опытом без обязательств, а не склочный. С Уважением.

Да оно и с обычным резистором работает нормально, к чему эта ловля блох? Небольшое шевеление меток стробоскопа вполне нормальное явление (которое на звуке не слышно) помню что и у новых вертух было колебание.
Вообще полезно иметь отдельный стробоскоп и в случае сомнений проверять именно им для начала.

Игорь40 писал(а): ↑

08 окт 2021, 21:53

Да оно и с обычным резистором работает нормально, к чему эта ловля блох? Небольшое шевеление меток стробоскопа вполне нормальное явление (которое на звуке не слышно) помню что и у новых вертух было колебание.

Для меня изначально было не нормально, очень тяжело поймать номинал. Поэтому и начал примерять ФК. Эти "блохи" как раз и позволяют нормально подстроить и держать скорость. Я в своей практике для себя весьма четко отделяю "блох (мух)" от "котлет" поэтому все работает хорошо. Кто хочет - сделает, не хочет - не сделает, (делов-то припаять резистор, на рынке их были кучи с разбитых приборов, это же не плату воротить). Вега у меня совершенно исправна. Вам вероятно не нужно разъяснять, что поворот регулятора в режиме "точно" в диапазоне 300град позволяет выставить номинальный режим гораздо точнее, чем ловить момент синхронизации со стробоскопом в пределах 1-5град штатным регулятором... Специально мерял в режиме "точно" поворот оси от края до края изменяет сопротивление всего на 70 Ом, изменять сопротивление регулятора можно буквально по Омам. На штатном регуляторе весь диапазон в 70 Ом даже поймать невозможно. С Уважением.

В исправной G602 всё устанавливается нормально ( у меня их несколько) от G600C до G602 (разных модификаций)

В последних выпусках убрали т1 на схеме и завели на Т2,у меня такая плата ,и тоже сильно плавало ,когда все детали впаял как по схеме http://forumimage.ru/show/110914589 после прогрева все стабильно

Я на G-600 добавил параллельно регулятору резистор и стало плавнее регулировать. Только подстраивать надо подстроечником что бы всё по центру регулировалось на регуляторе скорости.

А самый наилучший вариант - как у Олега Oxygen с его гибридом... Там-то скорость, думаю, будет держаться как прибитая. И проскальзывание пассика будет практически исключено (если не совсем) из-за большего обхвата последним шкива двигателя.

Спасибо, как хорошо для начинающего 602--вода.
И как трудно было, когда я нашел свою первую 602--ю без этого форума...
Отличная вертушка, по моей оценке 4+ из пяти.
Сейчас пользуюсь такой с "глубокой" переделкой (да простит меня Андрей Григорьевич )
Из замены:
- тонарм от 600В
- питание не от трансформатора, а от БП ноутбука
- вследствии замены питания убраны ненужные элементы из схемы
- диск трудится от 600С ( благодарность форумчанину Никите)
- Другой (более харизматичный) корпус из бруса
- голова Шур 70
- хороший межблочник
- итальянский пассик
- дно шахты на металле
- опорный шарик без выработки
- ну и понятно, лампочка заменена на светодиод

Работает отлично. На 5+ почти дотягивает, но и весь комплекс (усь, колонки) не позволяет 5+, к сожалению.

Здравствуйте, кому интересно. Нанес метку на корпус стробоскопа (белым герметиком, можно снять в любое время), совмещать метки стробоскопа стало удобнее. С уважением.

Здравствуйте! Ребята, есть такой аппарат. Ответьте пожалуйста "на пальцах" : блока управления нет, (и вообще ничего нет) могу ли я подключить любые кнопки и к каким штырькам на плате (их там 7) подключить "пуск", "стоп" и т.д.. Видел схемы, но к сожалению не разбираюсь. Спасибо.

Добрый вечер! Отвечу на вопрос по ЭПУ. От прорези под разъём пульта, которого нет, идёт отсчёт контактов - 1,2,3,4,5,6,7. Между к.1 и к.7 включается кнопка (!) на пуск (кнопка на замыкание). Между к.3 и к.7 включается кнопка на стоп (и тоже на замыкание контактов). Переключение скорости осуществляется замыканием при помощи внешнего переключателя к.6 на к.4 - это будет 33 скорость, либо же того же к.6 на к.5 - это 45. Или наоборот по скорости - точно не помню. А между к.2 и к.6 включается выключатель автостопа. Если контакты замкнуты, то автостоп будет работать.

Sulphur, Спасибо! Вы очень подробно объяснили. Но мне нужно это переварить. Про "автостоп" и "скорости", кажется понял, а остальное, особенно про "на замыкание контактов"... А-а-а, если контакт 1 и 7 замкнуть, это будет нажатие кнопки "пуск", правильно? Не смейтесь с домохозяйки )

bratlihoi, там ещё проводочки от головки/тонарма нужно будет к усилителю…

bratlihoi, замкнуть, но кратковременно! Потому для этого и использовать кнопку.

Flying, ага, спасибо!

А ещё подать переменное напряжение, по-моему, 18 В. Причём источник его должен быть рассчитан примерно на 1 А.
А на неоновую лампу, которая освещает метки на диске, подать 220 В.

Sulphur, Про "кратковременно" - нужное уточнение! Шаг за шагом, думаю, к чему-то приду, с помощью вашего замечательного форума, конечно!

Лучше б, конечно, найти этот пульт. Проще будет, нежели чем колхозить.

Sulphur, неонка разбита, чем заменить по-простому? а бп от ноутбука 18 В подойдёт?

Такой же, если безо всяких переделок.
Может подойти, но тогда понадобится подобрать полярность подключения его. Но я бы не стал применять их... а поискал бы подходящий трансформатор.

bratlihoi, извините за нескромный вопрос, где собираетесь применить ЭПУ?

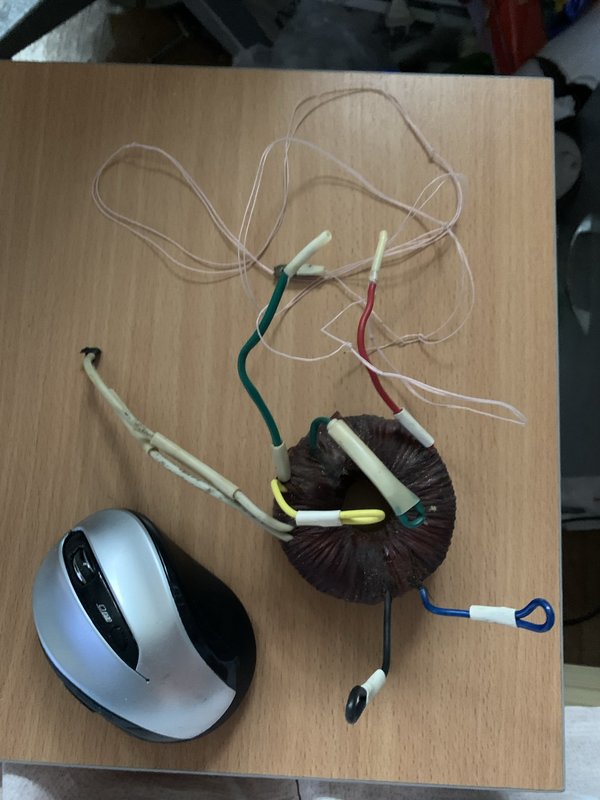

Sulphur, есть вот такой. надо мерять. Есть в подвале древняя "Вега" по-моему 323,с никаким столом, может с неё выдрать питание?, притащу домой погляжу.

Flying, начитался, насмотрелся, как люди творят чудеса, (а у меня в подвале давно валялась), захотелось приобщиться к прекрасному, "Ибо все приходящее, а музыка вечна !" Вообще как-то для начала попробовать запустить...

bratlihoi, Дык оно без фонокорректора и усилителя с колонками не издаёт звуков..... Я бы нашёл кнопки, думаю даже и здесь на форуме .....и ни чего не придумывал, хотя всю жизнь что то ремонтировал собирал колхозил......

bratlihoi. Ставил я на свою 602 б/п от ноутбука, и не я один, все работает хорошо. И кнопки ставил прямо на стол, гдето есть ещё , но сейчас после ковида совсем шевелиться не охото. Если никто не отзовётся пиши мне . Вот фотка как стояли кнопки на столе. Мастери всё получится.

bratlihoi,
Вы бы указали свою локацию, если в Москве - то я посмотрел бы в загашниках недостающий пульт управления.

А картинки у всех не открываются или у меня только?

Тоже ни чего не открывается. Хрень какая-то.

Всё ОК.

la59, есть усилок и колонки. фотки тоже не открываются, только в режиме "инкогнито" всё нормально.

Владимир Бэнэдэк, хочу попытаться, руки чешутся. Что из этого выйдет...? Иглы ведь тоже нет пока, стоИт родная головка без иглы.
