Наружный диаметр трубки тонарма G602 и посадочный диаметр разъёма одинаковы 8 мм. Делать втулку из трубки с внутренним диаметром 8 мм.
Кто нибудь знает где можно приобрести разъём SME ?

Sergej-K писал(а): ↑

27 апр 2021, 19:59

Наружный диаметр трубки тонарма G602 и посадочный диаметр разъёма одинаковы 8 мм. Делать втулку из трубки с внутренним диаметром 8 мм.
Кто нибудь знает где можно приобрести разъём SME ?

Разве трубку обрезать не нужно, для сохранения пропорций? Вы втулку и гайку делали сами на станке или что-то из этого нашли готовое? Как вы реализовали штырьки на втулке под SME? Если найдете SME разъем, дайте знать!

analog_custom писал(а): ↑

27 апр 2021, 19:37

Конкретный план действий, рекомендации?

Мне кажется я показывал здесь фотки. Давно дело было.
......................
Нашел. Была отдельная тема http://rt20.mybb2.ru/viewtopic.php?f=5&t=96940
Удачи

rsdrp писал(а): ↑

28 апр 2021, 19:43

analog_custom писал(а): ↑

27 апр 2021, 19:37

Конкретный план действий, рекомендации?

Мне кажется я показывал здесь фотки. Давно дело было.
......................
Нашел. Была отдельная тема http://rt20.mybb2.ru/viewtopic.php?f=5&t=96940
Удачи

Спасибо большое!

Ребят, вот диск на своей веге я отцентровал, однако обнаружил, что пластинки все равно криво двигаются. Снял слипмат, без него ровно пластинка двигается, никуда не кренит. И такое бывает? Кривой слипмат, серьезно? Не подскажете как можно и из чего можно изготовить самодельный слипмат? Стоит ли клеить слипмат к диску?

analog_custom, какой диск отцентровал и как ?
А что за кривой слипмат у вас ?
Что серьёзно ? Не видно какой он ?
Зачем его клеить ? Только, если топорщится, тогда резиновым клеем можно. Т.к., потом снять легко.
Самодельный всегда хуже. Ничего лучше родного не придумать.
А пластинки все кривые и все криво двигаются. Это вам не CD.

analog_custom писал(а): ↑

28 апр 2021, 22:08

Спасибо большое!

У меня и для проекта с прямым тонармом всё было готово. Кусок прямого тонарма с SME разъемом, "кривой" шелл и алюминиевая трубка подходящего размера. Но руки не дошли. А потом я купил проигрыватель Denon и отпала необходимость менять шеллы. Вега для 78, Denon для 33. Хотя 33 давно уже не слушаю.

analog_custom, Всё может быть по истечении времени, да и брака хватало, надоть жалобу на производителя...... Мне нравилась идея сделать слип мат из пробкового листа , продаётся говорят в строительных магазинах, но это так и осталось хотелкой. У мну так сделал восстановил поигрался и поставил на полку, стоит всё пыль собирает, один поменял, один продал, сейчас пять, два подключены, три в запасе , был бы один давно бы всё сделал, купил, вырезал, проверил но .....

la59 писал(а): ↑

29 апр 2021, 10:08

analog_custom, Всё может быть по истечении времени, да и брака хватало, надоть жалобу на производителя...... Мне нравилась идея сделать слип мат из пробкового листа , продаётся говорят в строительных магазинах, но это так и осталось хотелкой. У мну так сделал восстановил поигрался и поставил на полку, стоит всё пыль собирает, один поменял, один продал, сейчас пять, два подключены, три в запасе , был бы один давно бы всё сделал, купил, вырезал, проверил но .....

Я вот решил сегодня из фетра сделать

Поменял головку на AT vm95 и сделал слипмат. И знаете. Звук как был мутным так и остался. Сижу слушаю через DAW с эквалайзером, ибо родной звук слишком мутный. Так и должно быть?

Что такое "мутный" звук ?
Что такое DAW ?

weritex145 писал(а): ↑

29 апр 2021, 22:21

Что такое DAW

Программа для записи и сведения музыки в цифровом формате.
Я так понимаю, что analog_custom заводит звук в цифру и потом это слушает применяя plug-in эквалайзер.

Если в ЭПУ замыкатель выводов головки - на транзисторах, то, может, из-за них мутность...

Sulphur. Как это может быть ?

rsdrp, видимо, что-то такое. Но это гадание. Чувак что-то делает, сам не может объяснить что, и потом что-то спрашивает.
Думает получить ответ, наверно.
Сам не понимая о чём речь.
А тут все должны догадаться, что с ним не так.
Пока не научится задавать вопросы, ничего у него не получится...

analog_custom писал(а): ↑

29 апр 2021, 21:33

Поменял головку на AT vm95 и сделал слипмат. И знаете. Звук как был мутным так и остался. Сижу слушаю через DAW с эквалайзером, ибо родной звук слишком мутный. Так и должно быть?

какой корректор используется?

weritex145, давно уж писали о том, что эти транзисторы могут влиять на звук...

Могут влиять, а могут не влиять.
В лучшую сторону влиять, или в худшую.
Но пишут много, а действительно, что и как не доказал никто.
Тут логично подумать на тем, кто же более компетентен, конструкторы или болтуны на форумах (вы одного знаете точно).
Писали, что можно на реле заменить. Но никак это не обосновали.
Документально ничего не представили.
И что надёжнее, транзисторы или реле, тут кому-то непонятно ?
Не надо думать, что конструкторы были идиотами.
А техника для винила это сложная штука.
И не каждый мебельщик в этом разберётся.

А в одной из схем Г-602 было указано, что с какого-то месяца (с мая, что ли) 86 года будет замена на механический замыкатель - две пары контактов. ПрОсто ли так это сделано?
Помнится, в Орфее, что ли, тоже транзисторы закорачивают звукосниматель, но полевики.

Sulphur писал(а): ↑

30 апр 2021, 01:11

Если в ЭПУ замыкатель выводов головки - на транзисторах, то, может, из-за них мутность..

Ну у меня такое было оба транзистора не работали замыкали и были искажения ,сипел выкинул их и поставил контактную пару.

И звук стал чистым?

Можно для теста просто выпаять эти транзисторы из платы.
Проверить на появление "прозрачности" в звуке

Рискую быть испепелённым "великим спецом", но упомянутый им в
сообщении №1009 "не каждый мебельщик"(с) - это, видимо, я.
В его благородных устах это звучит как похвала, поскольку свои
оба аппарата я делал, выйдя на пенсию и впервЫе, для чего и купил
ручной фрезер. Но я не об этом.

На G-602 у меня никаких проблем не было, а вот на G-600B при
срабатывании автостопа и механизма подъёма тонарма по окончании
пластинки наблюдался сильный щелчок от срабатывания.
Установка малогабаритного реле решила все проблемы.




Конечно это не правильно , а что вы хотите от мебельщика, но работает
чертовски хорошо.

Sulphur писал(а): ↑

30 апр 2021, 14:11

А в одной из схем Г-602 было указано, что с какого-то месяца ...

Действительно, в схеме ЭПУ Unitra G-602C такое есть. И приведены оба варианта замыкания.
Контакты привязаны к микролифту.
Но почему так сделано - молчок.
Похоже на удешевление.
Чтобы закрытый транзистор мог влиять на звук - трудно представить. Данных про такое нет.

У нас не скупились на применение контактных пар для замыкания. В рижских ЭПУ 1-3 классов. А вот в рижской Арии-102 - биполярные транзисторы для этого.

Sulphur писал(а): ↑

30 апр 2021, 15:58

И звук стал чистым?

У меня корректор на 548 собран ,звук чистый ни ко кого фона нет,головка audio-technica at91

Это я про то, что с транзисторами звук был неважным, а после их удаления преобразился в лучшую сторону?

Слипмат сделал из фетра 2мм и приклеил на диск. Немного неровный, нужно по краям обрезать. Почистил пластинку с мылом от пыли и появились басы, да и в целом звук стал не такой мутный. Но все же на мониторах использую ручки середины и верха. На каких-то пластинках ничего регулировать не надо, на каких-то явно частот не хватает

analog_custom писал(а): ↑

30 апр 2021, 18:38

Почистил пластинку с мылом от пыли и появились басы

"Мутный" проигрыватель или проигрывающий ?
Полирнуть эту муть, глядишь, и прояснится частотка.

https://disk.yandex.ru/d/4AVrVcdGs8Lpzg
Допустим ли такой звук при отцентрованном диске, отстроенном вылете иглы по шаблону, отстроенном азимуте иглы, настроенном антискейтинге, прижимной силе иглы согласно ее паспорту, новом картридже с новой иглой (ATVM95C), заменой конденсаторов, отстройкой проигрывателя по уровню, обклейкой шумкой корпуса, очищенной пластинке и игле? Звучит как-то мутно

Какой такой звук? Единственное, что я услышал - то, что на "с" несколько искажается... И, по-моему, эти искажения в правом канале.

Sulphur писал(а): ↑

30 апр 2021, 19:10

Какой такой звук? Единственное, что я услышал - то, что на "с" несколько искажается...

Ну мне показалось мутноватым по звуку относительно того, что мне доводилось слушать во вконтакте по первому запросу. Или я придираюсь к звуку и чего-то не понимаю? Может быть владельцы подобной пластинки скажут, у них так же мутно звучит данная композиция?

Транзистор - не идеальный ключ.
Есть у него и напряжение насыщения, и "паразитный" ток
в закрытом состоянии.
Однако напруги на нём мизерные(от головы- 10 mV) так что вклад/влияние его на
полезный сигнал - ноль целых, хрен десятых.
Вот ежели эти ключики заменить на транзистор типа МП13, думаю
эффект услышат все.

analog_custom, если эти искажения на всех пластинках, то у Вас что-то неверно настроено. Или прижим, или антискейтинг. Или всё вместе.

Sulphur писал(а): ↑

30 апр 2021, 19:15

analog_custom, если эти искажения на всех пластинках, то у Вас что-то неверно настроено. Или прижим, или антискейтинг. Или всё вместе.

Прижим 2 гр. Антискейтинг равен силе прижима. Горизонтальная стабилизация тоже выполнена.

А Вы уверены, что равен? Если перед словами с буквой "с" тонарм слегка пальцем потянуть на себя, и искажения пропадут - значит, антискейт виноват. Прослушивать, конечно, через наушники, через АС можно и не услышать.

Sulphur писал(а): ↑

30 апр 2021, 19:22

А Вы уверены, что равен? Если перед словами с буквой "с" тонарм слегка пальцем потянуть на себя, и искажения пропадут - значит, антискейт виноват. Прослушивать, конечно, через наушники, через АС можно и не услышать.

Тогда я признаться не знаю аспекты настройки антискейтинга

А Вы проверьте по рекомендации. Ведь это несложно.

analog_custom писал(а): ↑

30 апр 2021, 19:11

...относительно того, что мне доводилось слушать во вконтакте...

Что тут обсуждать ещё?
Оригинал у него "во вконтакте".
Какие такие прижимы-антискейты достигнут уровня "во вконтакте" .

Андрей Григорьевич писал(а): ↑

30 апр 2021, 17:26

не каждый мебельщик"(с) - это, видимо, я.

Мебельщики обычно продвинутые ребята, уж если из дров такую красоту нарезать могут, то что им какая-то простецкая 602-я Унитра.

analog_custom писал(а): ↑

30 апр 2021, 19:46

техника для винила это сложная штука.

Х-хых... Проще 602-й только огурец

"Проще 602-й только огурец"
Я вас попрошу... нашу птичку не обижать![img] ))

Я с АйПада....
На нём и не такие фокусы вылазят!

PS При выходе на пенсию семья скинулась и подарила.
Дескать- чтобы головой продолжал думать, разбираться в новых девайсах.
Сам был против- мне ноута хватает.
Но оказался АйПедик вполне удобен, хотя сволочь- всё время норовит
по своему что то сделать.
Правда он старенький уже, лет 7 ... может уже дурит "старикашка" )

БогАтый Вы?

Dehkonboy писал(а): ↑

30 апр 2021, 19:51

Мебельщики обычно продвинутые ребята

Да, некоторые даже передвинутые, или сдвинутые.
А слыхали вы про "Карго-культ" ?
Такие классные самолёты клепают!
Только не летают они. А так супер-пупер.

Dehkonboy,
Не, не согласен, 600В попроще будет, в ней электроники нема - не люблю я её.
Чистая электромеханика мне больше по душе: ни каких тебе САРов, ООСов и
прочей дребедени - следи, чтоб ролик не был квадратным да капай маслом
иногда.

ПС. Благодарю за поддержку.

Андрей Григорьевич писал(а): ↑

30 апр 2021, 21:03

Я вас попрошу... нашу птичку не обижать![

Дык я не обижаю, бо сам владею.
Хороший стол, на сегодня основной у меня, но, право, смешно, когда дилетанты начинают что-то "буробить", начитавшись "умных" книжек и форумов.
А вопрос решается проще, "трясти надо!" (с)

Dehkonboy,
О G-602 у меня самые тёплые воспоминания - это была моя первая
вертушка в составе Арктура-003, если не считать родительский "Юбилейный".
Покупал на свои кровные в 78-м или 79-м году, будучи студентом.
Круто это тогда было, колонки с кнопками... Одним словом сказка!
Давно это было...

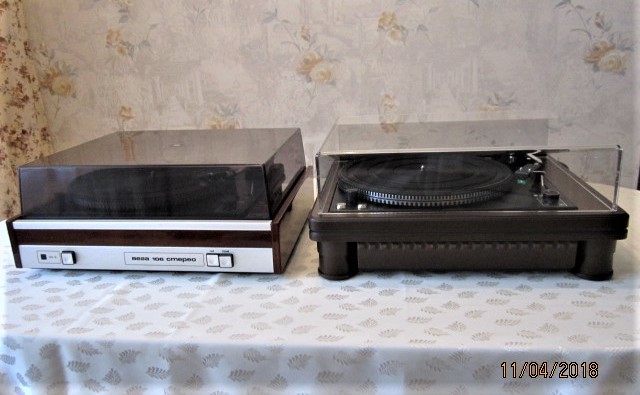

Интересна судьба правого на фото ЭПУ - оно досталось мне совершенно
новым. Пролежало у человека все эти годы на антресолях. А виной тому
был вышедший из строя транзистор, заменив который с платы донора
работоспособность ЭПУ тут же восстановилась.
Что интересно - ни одного конденсатора ни в левом, ни в правом на фото
ЭПУ мне не пришлось менять, поскольку скорость после прогрева была
стабильной.
Автоматика хорошо работает, мягко, без щелчков, при правильной
разумеется настройке.

А в обоих ЭПУ ручка микролифта - цилиндрическая?
А то, помнится, у отца была В-106 с логотипом Унитры над регулятором скорости, но указанная ручка - "гусиная лапка".
