Прошу помощи с электроникой эп 060

[Юрий 1276]

Прошу помощи с электроникой эп 060 при подключении к усилителю (амфитон 002) сильно фонит.Подключая арктур 006 намного тише.Распайку кто-то переделал на тюльпаны до меня.Пробовал перепаивать провода,результата 0 арктур подключаю без корректора

[la59]

Кабель остался родной?

[Юрий 1276]

нет кто-то поставил тюльпаны и вывели заземление.его соединял с усилом

[Юрий 1276]

нет кто-то поставил тюльпаны и вывели заземление.его соединял с усилом

может сменить кабель в тонарме

[la59]

Проверь соединяется выведенная земля с корпусом тюльпана?Кабы фото кабеля с распайкой?

[Юрий 1276]

Я распаял так:сигналы+ левый и правый на центр тюльпанов а - левый и правый на массу тюльпанов.землю соединял с массой тюльпанов и усилком.Снимал тонарм отдельно от стола тоже самое

[Юрий 1276]

Я распаял так:сигналы+ левый и правый на центр тюльпанов а - левый и правый на массу тюльпанов.землю соединял с массой тюльпанов и усилком.Снимал тонарм отдельно от стола тоже самое

завтра продолжу его мучать.Может я влип с ним

[la59]

Основной смысл земля должна быть одна.Масса тюльпанов не должна соединятся с землёй ТОЛЬКО С ГОЛОВКОЙ И ВСЁ.ЗЕМЛЯ СОЕДИНЕНА С КОРПУСОМ ТОНАРМА И ПРОИГРЫВАТЕЛЯ.И это соединятся может только на стороне усилителя корректора в схеме.Если отсоединить вывод земли то ?

[erimei3]

Прошу помощи с электроникой эп 060 при подключении к усилителю (амфитон 002) сильно фонит.Подключая арктур 006 намного тише.Распайку кто-то переделал на тюльпаны до меня.Пробовал перепаивать провода,результата 0 арктур подключаю без корректора

Как это "Актур намного тише" . т.е он тоже фонит?

[BNC-50]

Тут гляньте, может чего понравится http://rt20.mybb2.ru/viewtopic.php?f=21 ... &start=100

В таких непонятных случаях желательно бы фото или схему от руки, а то получается как всегда: "фонит!", а чего, куда , не понятно.

Как всегда нет места проживания, но посоветую. Ближайший магазин для музыкантов или рынок, где есть кабеля и разъёмы. Берете 2 метра кабеля, микрофонный с минимально возможной емкостью, разъёмы, разбираетесь что с проводкой в тонарме и паяете схему какая Вам нужна.

Если снова "фонит", то смотреть входные, земляные цепи усилителя.

[lexxann]

Юрий 1276

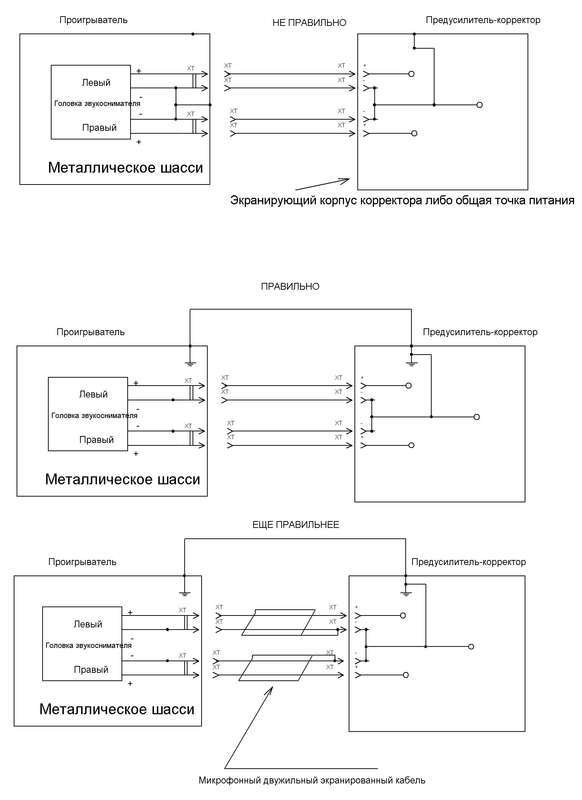

Фонит в обоих каналах? Проверьте (прозвоните) головку на предмет обрыва. И распаяйте, раз уэж у вас тюльпаны, вот по этой схеме:


Если всё сделаете правильно фона не будет, при условии исправности головки звукоснимателя

[BNC-50]

lexxann, я уже выкладывал эту схему где "ещеправильнее" в теме про реставрацию.
Сейчас перерисовал ее "по-русски". Надеюсь так понятнее. Кстати, можно заодно проверить правильность моего варианта. А то может глаз замылился и чего нибудь "ляпнул".

[lexxann]

lexxann, я уже выкладывал эту схему где "ещеправильнее" в теме про реставрацию.
Сейчас перерисовал ее "по-русски". Надеюсь так понятнее. Кстати, можно заодно проверить правильность моего варианта. А то может глаз замылился и чего нибудь "ляпнул".

это тоже самое что и "Ещё Правильнее"

[BNC-50]

.... и нагляднее. По крайней мере схема с "земляными" делами и цветами проводов.

[lexxann]

BNC-50

А главное, что это работает и вопрос с фоном, помехами и т.д. уходит навсегда

[BNC-50]

Из всех схем соединений эта, наверное, самая лучшая по всем параметрам. А идею разрисовки схемы стырил из каталога Ванденхула. Правда у них там еще есть вариант распайки "пред без земляного винта".



Тут схемы с нормальным разрешением, если кому захочется отложить в "кубышку". https://picasaweb.google.com/1003243854 ... JGdx4b7ogE

[lexxann]

BNC-50
можно и без винта, суть не меняется особо

[Theo]

Там ещё есть проблема с землёй в тонарме. Мне пришлось дополнительный провод кидать между станиной и осью тонарма. Кроме всего прочего ещё периодически наблюдается плохой контакт между тонармом и шеллом, но он не столь сильно на слух проявляется.
