Ваши доработанные/переделанные винилокруты.

Сообщение

nvv957 · #801

Спасибо!

25йСлушатель · #802

. И так . Проект практически завершён , дело осталось за мелочами , длился он долгих 6 лет . Начало было осенью 2015 го года ( это когда сформировалась идея ) . потом был поиск аппарата , с учётом того что мне от него нужно было только шасси с двигателем и диском , переплачивать совсем не хотелось . Найден был ближе к новогодним праздникам . А уже в праздники ввиду огромного количества свободного времени и начались работы по воплощению идеи в материал . Концепция была следующая - избавиться от корпуса из пластика , избавиться от автоматики (ну вот захотелось мне сделать так) , вынести блок управления за пределы нового корпуса . Материал из которого предполагалось делать новый корпус был определён заранее МДФ . Прежде чем перейти к фрезерным работам и не накосячить с размерами , был изготовлен макет нового корпуса из куска пеноплекса и только после того как шасси встало в макет , начал готовиться к изготовлению корпуса .

lexxann · #803

ждем продолжения истории!!!

25йСлушатель · #804

Дальше изготовление корпуса . Тут я чуть накосячил . Нужно было применить туже технологию , которой я пользовался при изготовлении корпуса для UNITRы G 600B - http://rt20.mybb2.ru/viewtopic.php?f=5& ... &start=850. Т.Е. выфрезеровывать каждый лист МДФ отдельно . Я понадеялся на то что длинны фрезы хватит что бы выбрать нужную мне глубину из склеенной заготовки . Не хватило , в результате долго провозился .

lexxann · #805

SergPhil · #806

25йСлушатель
Очень интересная история в картинках вырисовывается!

Ждэиёмс продолжения!

25йСлушатель · #807

Очень долго определялся с формой будущего аппарата . Так как заготовка была склеена - ошибиться было не льзя , всё пошло бы на смарку и начинай сначала . Переворошил огромное количество материала , в конце концов нашёл то что мне понравилось и решало многие проблемы .

[/url]
Параллельно с этими вопросами были разные идеи по переделке родного тонарма , на это куча времени ушло , концепция менялась несколько раз , в конечном счёте от этой идеи пришлось отказаться и выбор пал на тонарм от Электроники Д1 - 012 , который удовлетворял всем моим запросам .

la59 · #808

Впечатляет, солидно, должна получиться вещь. Следим дальше.

SergPhil · #809

25йСлушатель
Ууу... верхний рисунок напомнил прям римский форум. Такие-тщательные раскопки. Серьезная работа!

А вот средний рисунок улыбнул.

Увидел круги полированной ДСП. Сразу догадался откуда они. У мну такие-же точно были.... мноХа. И тоже их подкладывал под... под... под разное.
Ну а нижняя фотокарточка у меня не увеличивается. Думаю ты на Смена-8М её сфотал.

25йСлушатель · #810

SergPhil

Спейшл фор ю

GeHHenA · #811

25йСлушатель это у вас МДФ ?

25йСлушатель · #812

Дальше было несколько вариантов с шахтой опоры диска

- традиционное
И есть у меня ещё одна классная опора , хотел её внедрить в проект . Кучу времени на свою хотелку потратил , но в итоге пришлось отказаться - тяжёлый диск получается , движок не тянет .

25йСлушатель · #813

GeHHenA
Оно родимое

25йСлушатель · #814

Ну и коле в кадре засветился блок управления . То же долго голову ломал во что его засунуть . Пока в руки не попался погибший безперебойник . Потроха были выброшены , корпус покрашен , кнопочная станция в оригинале перекочевала на верхнюю панель .

Владимир Бэнэдэк · #815

GeHHenA · #816

Я то ДСП от старой мебели брал,но зараза фрезой кусочки отрывает.

25йСлушатель · #817

- что бы не грелись микросхемы , поставил радиатор на термопасту , и опять же , коли попало в кадр , опору диска сделал на подшипниках качения . Корпус с подшипниками залил маслом . Не шумят , а диск крутится легче . Если что то не понравится поставлю родной , или ещё что придумаю .

Oxygen · #818

25йСлушатель, хорошее начало, коллега!
Желаю удачи в работе над проектом, тоже с удовольствием присоединяюсь к "наблюдающим" за продолжением!

nvv957 · #819

25йСлушатель И крышечку потом стеклянную, с круглыми углами.

Побежал за попкорном, интересно!

25йСлушатель · #820

nvv957 писал(а): И крышечку потом стеклянную, с круглыми углами. :

Гдеж взять то такую ???

GeHHenA · #821

На кой стекло если из акрила можно склеить или выгнуть.

25йСлушатель · #822

Ну и в итоге . Долго думал в какой цвет красить . Хотел в антрацит , но не получилось . Остановился на чёрном мате

. В итоге получилось вот так :

Тонарм крепится двумя прижимами к верхней крышки , имеет приличный запас по передвижении , что облегчает регулировку и в случае чего можно поменять на другой имеющийся . В этом плане я люблю унифицированность . Что можно сказать , вертушка играет вполне прилично . Слушаю с разными головами , пока не определился на какой остановиться . Осталось доделать ножки (скорее всего поставлю на шипы) и определиться с колпаком .

GeHHenA · #823

На Braun PS 500 похож .

Андрей Григорьевич · #824

25йСлушатель писал(а):... Осталось ... определиться с колпаком .

Так это ж нужно было 6 лет назад сделать.
Это же лицо аппарата.
А как сейчас петли крепить? Переделывать?

SergPhil · #825

25йСлушатель писал(а):Ну и в итоге .

Так и знал, что великолепно получится!

GeHHenA · #826

Андрей Григорьевич на то он и колпак чтоб просто сверху одевать!Можно и без петлей.

25йСлушатель · #827

GeHHenA
Без петель есть - родной от Арктура . Пока так и буду прикрывать .(на свете нет ничего более постоянного чем временное )

Андрей Григорьевич · #828

25йСлушатель
Не, без петель не годится.
"Это не серьезно, Хоботов!" (с)

А бухим можно и тонарм снести,
размахивая этим колпаком.

25йСлушатель · #829

Андрей Григорьевич
https://yandex.ru/video/preview/?text=% ... 0610209355

Андрей Григорьевич · #830

nvv957 · #831

GeHHenA Так я имел в виду из оргстекла. Тоже озадачен изготовлением крышки. Тренируюсь пока на кусках. Как сделать ровные углы, с минимальным радиусом уже знаю. Полукруглый угол получить проще, нужна только соответствующая форма по которой гнуть и ровнять.

GeHHenA · #832

nvv957 а гнуть с помощью фена?

paulman · #833

Наиболее прямой внутренний угол на оргстекле можно получить только прогревом с помощью нихромовой струны в термопоглощающей канавке или специальной лазерной установки.

nvv957 · #834

paulman Точно, сделал станочек для термогибки пластика, нихром - струна 0,5мм на 70см. Но угол, чисто прогревом оргстекла имеет большой радиус. Если греть дольше, для большей эластичности то деформируется оргстекло при нажиме формой. Я пробовал выбрать внутреннюю часть под 45гр. по линии сгиба, чуть больше половины толщины оргстекла. Грубо - толщина 4мм, выборка на глубину 2,5мм и надо расширять быборку для угла 90гр. Если внешний угол нужен меньше 90гр, ну типа передняя часть крышки с наклоном то расширять не надо. В результате получаем ровную линию изгиба и угол с минимальным радиусом, который заполняем для начала чистым дихлорэтаном, что бы под растворить прилегающие стороны, а за тем дихлорэтаном с небольшим количеством стружки оргстекла. А полукруглый угол выборку делать не надо, на той же струне прогреваем и на подходящей по диаметру трубе изгибаем. Главное в этом случае получить параллельность сторон(торцев) к общей плоскости.

Sergej-K · #835

nvv957 · #836

Sergej-K Видео для особо одаренных...

vimay · #837

Приветствую всех. Подскажите, как можно отбалансировать диск и субдиск? Желательно в домашних условиях.

Sulphur · #838

У Вас какой вертак?

santim · #839

Вопрос можно о дихлорэтане? Залил, почему помутнел?

Sulphur · #840

А по-Вашему, что должно было быть?

santim · #841

Sulphur писал(а): ↑
01 июл 2021, 09:52
А по-Вашему, что должно было быть?

Так, я и спрашиваю. Раньше приходилось клеить дихлорэтаном, не отложилось в памяти, чтобы мутнело. В моем случае залить трещины таким способом неприемлимо?

Sulphur · #842

Надо, наверно, не заливать, а аккуратно замазывать...

Dehkonboy · #843

santim писал(а): ↑
01 июл 2021, 09:46
Вопрос можно о дихлорэтане? Залил, почему помутнел?

Отполируйте это место

santim · #844

Dehkonboy писал(а): ↑
01 июл 2021, 10:13
Отполируйте это место

Да, это понятно. Спасибо за ответы.

Игорь40 · #845

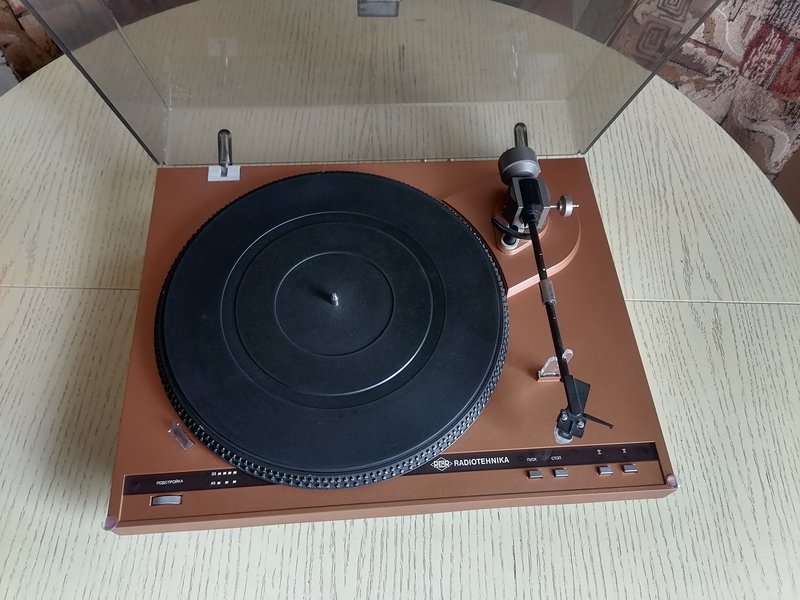

Sulphur, А у меня сейчас тоже Ария-102 как у вас, покупал как то за 1000р но состояние корпуса было просто убитое в хлам, а внутри всё хорошо. Разобрал, почистил,подшпаклевал,загрунтовал и покрасил в медный цвет.

Sulphur · #846

Уж давно избавился

. Из интереса: шахта в приводе - на гайке или отбортовке?
Интересный цвет выбрали...

Игорь40 · #847

Sulphur писал(а): ↑
01 июл 2021, 11:55
Уж давно избавился . Из интереса: шахта в приводе - на гайке или отбортовке?
Интересный цвет выбрали...

Гайка (можно крутить) У меня лежит вега 106 с G600C буду видимо столик делать нужно только с конструкцией определиться и материалом. С последним как то не очень, в магазинах кроме сосны нифига нет, шпона нет, а фанера вся в суках 4 категории.

Sulphur · #848

Раз гайка, то и сальник в виде фетрового/войлочного кольца должен быть, для чего в шахте есть углубление под него. И, думаю, отверстие под вал должно быть более точным в диаметре - ведь маслом смазывать.

rsdrp · #849

santim писал(а): ↑
01 июл 2021, 10:02
Раньше приходилось клеить дихлорэтаном, не отложилось в памяти, чтобы мутнело.

Завсегда мутнеет, что от дихлорэтана, что от хлороформа. Сейчас для оргстекла разработаны другие типы клеев, которые позволяют сохранять прозрачность. Acrifix, например. Для того, чтобы удалить трещины, надо их сначала расшить, а потом использовать современные компаунды для оргстекла. А потом заполировать. Но опыт показывает, что реально достичь состояния "типа новый" не получается.

Sandy · #850

Sulphur писал(а): ↑
01 июл 2021, 11:55
Интересный цвет выбрали...

Ни с какой другой аппаратурой не сочетается...
