Вопрос про Mehlabor STM 300-600

[Jusi]

Кто нить в курсе какие головки стоят в моно версиях СТМ ? как в 2х дорожечных вариантах или полновесная на всю ширину ленты одинарная ? и есть ли возможность легко сделать из моно версии 300 310? (при наличии уз, ув )

[Jusi]

т е предусмотрена ли там коммутация дополнительных блоков под разъемы ?

[fugazi]

Легко при наличии запчастей !

[Jusi]

про головки ответа не получил... гугл тоже не выдает инфо : )

[Phlanger]

моно бошки с одним сердечником на всю ширину ленты. Они у меня просто есть
У "300" и "310" ЛПМ, наскоко мне известно, корзины одинаковые - отличия в блоке головок и количестве запиханных плат

[Sergey007]

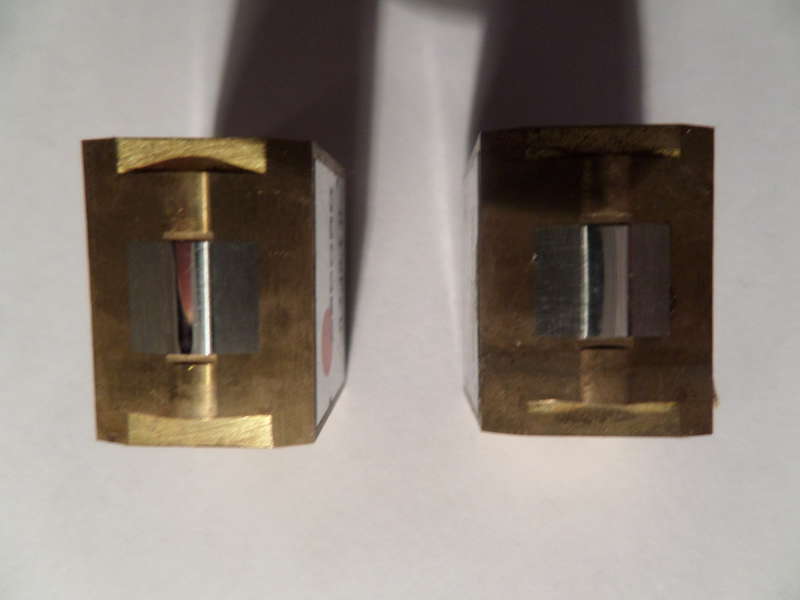

Запись R-7.10.1.II воспр P-80.5.1.II

Вот такие

и есть ли возможность легко сделать из моно версии 300 310? (при наличии уз, ув )

Насчет трехсотого не скажу а вот стм600 легко

[Jusi]

огромное спасибо : ) 610 у меня есть .... хотелось моно маг ..чтобы на всю ширину и с одним сердечником.... на хорошей пленке +12 можно ужимать сигнал..использую маг как компрессор лимитер...в 610 максимум +7 можно дать..далее идут уже неприятные уху искажения.

[Jusi]

сейчас у нас продают 300..не рабочий ...думаю взять или нет .. ув сделать на лампе..или второй вариант как 610 юзать...габариты заметно меньше..хотя и 610 вполне устраивает

[Sergey007]

в 610 максимум +7 можно дать..далее идут уже неприятные уху искажения.

У нас на гос радио их настраивали на +6 потому что пульты стояли биговские в напольном исполнении свой настроил на 0 децибел звучит вообще шикарно

[Jusi]

блоки от 310 и 610 совместимы или нек контакты надо переносить или переделывать вообще плату?

[Jusi]

Sergey007 маг однозначно хорош : ) любители штудеров правда хаят..дескать там микрухи стоят в ув и уз тда как в кассетниках 3 ого класса : )

[Sergey007]

блоки от 310 и 610 совместимы или нек контакты надо переносить или переделывать вообще плату?

Полностью идентичны

[Jusi]

здорово если так : ) ...смотрел схемы год назад блоков 310 и 610 ..там разные микрухи стояли ... и цепь коррекции и релюхи

[Sergey007]

Sergey007 маг однозначно хорош : ) любители штудеров правда хаят..дескать там микрухи стоят в ув и уз тда как в кассетниках 3 ого класса : )

Ну насчет штудеров не знаю а то что стм отличный аппарат не спорю особенно протяжка которая очень бережно относиться к ленте

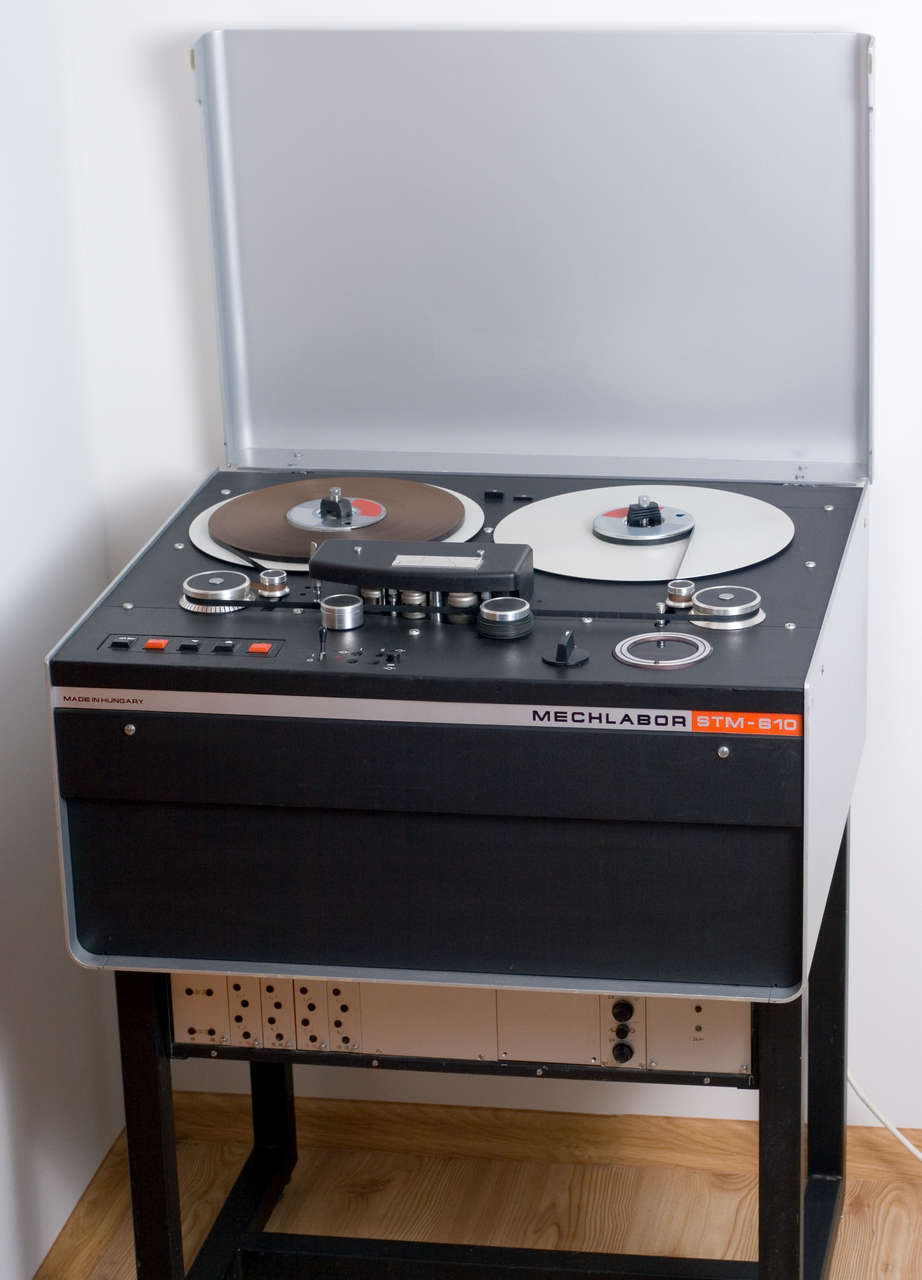

У меня дома вот такой красавкц стоит

Я его немного модернизировал а именно взял второй блок голов и поставил туда от 4х дорожечного мага головки чтобы можно было бытовуху слушать ну и дополнительно для этого комплект блоков УВ и УЗ и ГСП
Получилось так хочеш бытовку слушай а хочеш проф на 2 дороги поменяв при этом соответствующие блоки

[Sergey007]

310 и 610 ..там разные микрухи стояли ... и цепь коррекции и релюхи

Старая модификация собрана на микре TAA300 и герконовых реле
Новая на ТВА820 аналог к174ун4 вместо реле микруха коммутатор стоит

[Jusi]

у меня такой же : ) штудер а 80 тож есть, но он 1/2 пленки к нему дорогущие

[Phlanger]

блоки от 310 и 610 совместимы или нек контакты надо переносить или переделывать вообще плату?

блоки изофалличные, но были "старые версии" и "новые". При этом они pin-compatible.

ТВА820 аналог к174ун4

вроде не совсем, но смысл тот же
174УН4 якобы стояла на выходе в совецких ментовских чугуниевых радиостанциях, лет 25 назад

[Sergey007]

вроде не совсем, но смысл тот же

Помню у нас на радио в мастерской их делали причем на кругленькой печатной плате там еще помоему резюк добавляли и емкость тогда микрухи что ТАА300 что ТВА820 достать было проблема вот наши умельцы и изголялись

[Jusi]

чем эти микрухи хуже , чем транзисторные сборки на штудере ? детально эти микросхемы сам не тестил и никогда на них ничего не собирал..может есть знатоки?

[Phlanger]

есть, конешно

1) http://yandex.ru/yandsearch?lr=213&text ... C1%2C0%2C0

2) http://yandex.ru/yandsearch?text=%D0%B3 ... C0%2C0%2C0

3) http://yandex.ru/yandsearch?text=%D1%81 ... C0%2C0%2C0

[@R2R]

Запись R-7.10.1.II воспр P-80.5.1.II

Вот такие

и есть ли возможность легко сделать из моно версии 300 310? (при наличии уз, ув )

Насчет трехсотого не скажу а вот стм600 легко

Коллеги, а никто не подскажет паспортные данные(инд, сопр). Интересуют именно те головы что на фото, запись R-7.10.1.II воспр P-80.5.1.II

[Eats]

Запись R-7.10.1.II воспр P-80.5.1.II

Коллеги, а никто не подскажет паспортные данные(инд, сопр). Интересуют именно те головы что на фото, запись R-7.10.1.II воспр P-80.5.1.II

Фото совершенно лишнее. Всё, что Вам надо, указано прямо в маркировке: 7 или 80 - это индуктивность в миллигенри, 10 или 5 - это ширина переднего зазора в микронах, единица - это количество дорожек (у стерео там будет двойка, а у 24-дорожечных головок, естественно, число 24), II - это конструктив 3х0/6х0 серии (у 2х0 была I). Активное сопротивление обмотки Вам совершенно не нужно.

чем эти микрухи хуже , чем транзисторные сборки на штудере ?

Хуже они своей низкой перегрузочной способностью. При их предельном напряжении питания в 12 вольт (а в СТМах примерно столько на них и подаётся) и том повышающем трансформаторе, что стоит в УЗ, Вы не сможете перегрузить ленту больше, чем в +6...+8 дБ потому, что дальше уже сама микросхема влетает в ограничение. Надо ставить либо транс ещё более повышающий, либо микросхемы, способные работать от 24 вольт и питать их полным напряжением, тогда можно будет получить ещё 6 дБ сверху. Кстати, в УВ - точно та же самая проблема: для воспроизведения записей, записанных с превышением уровня, банально не хватает перегрузочной способности микросхемы, и при правильной настройке аппарата в целом и попытке выжать из ленты всё микросхема в УВ влетает в ограничение примерно при том же уровне, что и в УЗ. С инженерной точки зрения у меня нет претензий к разработчикам - в этом магнитофоне нет слабых звеньев, они все примерно равнопрочны, в нём вылизано всё! Но и при попытке получить что-то большее приходится перелопачивать тоже всё...

[girra71]

Sergey007
Доброго времени суток!
А нет ли желания поделиться методикой настройки stm пошагово?
Думаю многие будут благодарны! Кстати запчастей на 210 нет?
Спасибо!

[@R2R]

Eats, благодарю за информацию! Не знал.

[Phlanger]

берём какуюнть книжъку вот отсюда
http://publ.lib.ru/ARCHIVES/M/%27%27Massovaya_radiobiblioteka%27%27/_%27%27Massovaya_radiobiblioteka%27%27.html
и внимательно её читаем
попытки же переписывания букваря в тетрадку, своими словами, смысла половины которых переписывающщий не понимает, а другую половину переврёт - и на данном ресурсе предпринимались неоднократно, и на прочих тем более
про подмагничивание я писал раз 500
http://forum.vegalab.ru/showthread.php? ... ost1300992
дальше берём измерительную ленту с нулём - таким, как нам надо, а не какая у соседа в гараже нашлась - и всё очевидно.

[Sergey007]

Кстати запчастей на 210 нет?

Запчастей нет

А нет ли желания поделиться методикой настройки stm пошагово?

А зачем в книжке на этот маг все расписано можно даже взять от 610

[Jusi]

Eats спасибо за ответ .... про 12 вольт- в блоке питания стм такого напряжения нет, на блоки ув уз подается 24 вольта..идет все это через резистор и транзистор на 14 ногу микрухи...если не поленюсь-замерю, но думаю выше чем 12 стопудова

вопрос- чем можно заменить тба 820, чтобы получить больший запас по перегрузу?

[Eats]

Eats спасибо за ответ .... про 12 вольт- в блоке питания стм такого напряжения нет,

Он есть в каждом звуковом блоке!

на блоки ув уз подается 24 вольта..идет все это через резистор и транзистор

не просто резистор, а делитель 1:2, который и формирует 12 вольт.

на 14 ногу микрухи...если не поленюсь-замерю, но думаю выше чем 12 стопудова

Не надо думать! Фленжер подтвердит, что думать вредно! Просто я эту схему пока ещё помню наизусть.

вопрос- чем можно заменить тба 820, чтобы получить больший запас по перегрузу?

Дополнить второй 820-й, включив их мостом.

[Jusi]

girra71 - начать надо с тестовой ленты, а лучше нескольких....я брал со студии радио, потом тестовую купил для настройки штудеров, и ещё попросил записать тестовые сигналы в забугорных студиях , где используют магнитофоны....ну а далее подробно в паспорте стм описана методика....тип пленки надо сразу правильный выбрать с максимальной отдачей...нет смысла настраивать под бытовую....

Из всего, что перепробовал...ампекс 456 из старых и рмг 911 из новых, но рмг в отличии от ампекса немного осыпается, но характеристики хорошие
агфа 468, свема с индексом р, орво 106 -меньше чувствительность и искажений больше

[Jusi]

Eats- аналогичные микрухи уже не найти : ) чем из модерна можно заменить?

[Digger]

Ну не знаю, право - под Орво 104 и 106 СТМ 610 отлично строится. Весь наш материал на ней записан...

[Jusi]

да вполне приемлимо, не все заметят разницу в 1,5-0,5 дб : )

[Digger]

Так ведь 1 дБ - это и есть "едва слышимое ухом изменение громкости"...

[Sergey007]

Eats- аналогичные микрухи уже не найти

Есть TBA820 только делают их сейчас в 8 выводном DIP корпусе
https://www.google.ru/search?hl=ru&q=tba820&gws_rd=ssl
Вот сдесь гляньте
